10 网络协议和管理配置 - 多网卡Bonding&网络组Network Teaming&网桥Bridge - 《Linux云计算技术》

1 多网卡Bonding
- 1.1 Bonding 聚合链路工作模式
- 1.2 Bonding 配置
2 CentOS7 以上版本网络配置
- 2.1 网卡命名机制
- 2.2 主机名
CentOS6版本
CentOS7以后版本
3 网桥
- 3.1 桥接原理
- 3.2 配置实现网桥

1 多网卡Bonding

将多块网卡绑定同一IP地址对外提供服务，可以实现高可用或者负载均衡。直接给两块网卡设置同一IP地址是不可以的。通过bonding，虚拟一块网卡对外提供连接，物理网卡的被修改为相同的MAC地址。
多网卡Bonding&网络组Network Teaming&网桥Bridge - 图1

1.1 Bonding 聚合链路工作模式

bond聚合链路模式共7种模式：0-6 Mode

mod=0，即:(balance-rr)Round-robin policy(轮间）聚合口数据报文按包轮询从物理接口转发。

负载均衡─所有链路处于负载均衡状态，轮询方式往每条链路发送报文这模式的特点增加了带宽，同时支持容错能力，当有链路出问题，会把流量切换到正常的链路上。
性能问题——个连接或者会话的数据包如果从不同的接口发出的话，中途再经过不同的链路，在客户端很有可能会出现数据包无序到达的问题，而无序到达的数据包需要重新要求被发送，这样网络的吞吐量就会下降。Bond0在大压力的网烙传输下，性能增长的并不是很理想。
需要交换机进行端口绑定

mod=1，即: (active-backup) Active-backup policy (主-备份策略）只有Active状态的物理接口才转发数据报文。

容错能力一只有一个slave是激活的(active)。也就是说同一时刻只有一个网卡处于工作状态，其他的slave都处于备份状态，只有在当前激活的slave故障后才有可能会变为激活的(active)。
无负载均衡一此算法的优点是可以提供高网络连接的可用性，但是它的资源利用率较低，只有一个接口处于工作状态，在有N个网络接口的情况下，资源利用率为1/N。

mod=2，即: (balance xoar) XOR policy (平衡策略）聚合口数据报文按源目MAC、源目IP、源目端口进行异或HASH运算得到一个值，根据该值查找接口转发数据报文

负载均衡一基于指定的传输HASH策略传输数据包。
容错能力一这模式的特点增加了带宽，同时支持容错能力，当有链路出问题，会把流量切换到正常的链路上。
性能问题―该模式将限定流量，以保证到达特定对端的流量总是从同一个接口上发出。既然目的地是通过MAC地址来决定的，因此该模式在’本地”网络配置下可以工作得很好。如果所有流最是通过单个路由器，由于只有一个网关，源和目标mac都固定了，那么这个算法算出的线路就一直是同一条，那么这种模式就没有多少意义了。
需要交换机配置为port channel

mod=3，即: broadcast(广播策略）这种模式的特点是一个报文会复制两份往bond下的两个接口分别发送出去

当有对端交换机失效，感觉不到任何downtime，但此法过于浪费资源;不过这种模式有很好的容错机制。此模式适用于金融行业，因为他们需要高可靠性的网络。不先评出现任何问题。

mod=4，即:(802.3ad) IEEE 802.3ad Dynamic link aggregation (IEEE 802.3ad 动态链接聚合)

在动态聚合模式下，聚合组内的成员端口上均启用LACP(链路汇聚控制协议）协议，其端口状态通过该协议自动进行维护。负载均衡一基于指定的传输HASH策略传输数据包。默认算法与blance-xor一样。
容错能力一这模式的特点增加了带宽，同时支持容错能力，当有链路出问题，会把流量切换到正常的链路上，对比blance-xor，这种模式定期发送LACPD报文维护镞路聚合状态，保证链路质量。
需要交换机支持LACP协议

mod=5，即:(balance-tlb) Adaptive transmit load balancing（适配器传输负载均衡）

在每个物理接口上根据当前的负载（根据速度计算）分配外出流量。如果正在接收数据的物理接口口出故障了，另一个物理接口接管该故障物理口的MAC地址。
需要ethtool支持获取每个slave的速率

mod=6，即:(balance-alb)Adaptive load balancing（适配器适应性负载均衡）

该模式包含了balance-tb模式，同时加上针对IPV4流量的接收负载均衡，而且不需要任何switch(交换机)的支持。接收负载均衡是通过ARP协商实现的。bonding驱动截获本机发送的ARP应答，并把源硬件地址改写为bond中某个物理接口的难一硬件地址，从而便得不同的对端使用不同的硬件地址进行通信。
mod=6 与 mod=0的区别： mod=6，先把eth0流量占满，再占eth1 …ethX;而mod=0的话，会发现2个口的流虽都很稳定，基本一样的带宽。而mod=6,会发现第一个口流是很高,第2个口只占了小部分流量。
说明：

常用的模式为 0，1，3，6
mode 1，5，6          不需要交换机的设置
mode 0，2，3，4    需要交换机配置
active-backup、balance-tlb 和 balance-alb 模式不需要交换机的任何特殊配置。其他绑定模式需要配置交换机以便整合链接。
如：Cisco交换机需要在模式0、2和3中使用EtherChannel，但是模式4中需要LACP和EtherChannel

1.2 Bonding 配置

详细信息帮助：

/usr/share/doc/kernel-doc-version/Documentation/networking/bonding.txt
https://www.kernel.org/doc/Documentation/networking/bonding.txt

创建bonding设备的配置文件

~ vim /etc/sysconfig/network-scripts/ifcfg-bond0
NAME=bond0
TYPE=bond
DEVICE=bond0
BOOTPROTO=none
IPADDR=10.0.0.100
PREFIX=8
#miimon指定链路监测时间间隔。如果miimon=100，那么系统每100ms监测一次链路连接状态，如果有一条线路不通就转入另一条线路
#fail_over_mac=1用于虚拟环境，生产环境中不需要添加
BONDING_OPTS="mode=1 miimon=100 fail_over_mac=1"

~ vim /etc/sysconfig/network-scripts/ifcfg-eth0
NAME=eth0
DEVICE=eth0
BOOTPROTO=none
MASTER=bond0
SLAVE=yes
ONBOOT=yes

~ vim /etc/sysconfig/network-scripts/ifcfg-eth1
NAME=eth1
DEVICE=eth1
BOOTPROTO=none
MASTER=bond0
SLAVE=yes
ONBOOT=yes

#重启网络服务
~ systemctl restart network

查看bond0状态：

/proc/net/bonding/bond0

删除bond0：

ifconfig bond0 down
rmmod bonding

2 CentOS7 以上版本网络配置

CentOS 6之前，网络接口使用连续号码命名：eth0、eth1等,当增加或删除网卡时，名称可能会发生变化，CentOS7以上版使用基于硬件，设备拓扑和设置类型命名。
CentOS 8中已弃用network.service，采用NetworkManager (NM)为网卡启用命令。CentOS 8仍可以安装network.service作为网卡服务，只是默认没有安装，具体方法为: dnf install network-scripts，不过官方已明确在下一个大版本中，将彻底放弃network.sevice，不建议继续使用network.service管理网络。

2.1 网卡命名机制

systemd对网络设备的命名方式
1.如果Firmware或BIOS为主板上集成的设备提供的索引信息可用，且可预测则根据此索引进行命名，如: eno1
2.如果Firmware或BIOS为PCI-E扩展槽所提供的索引信息可用，且可预测，则根据此索引进行命名，如: ens1
3.如果硬件接口的物理位置信息可用，则根据此信息命名，如:enp2s0
4.如果用户显式启动，也可根据MAC地址进行命名，如:enx2387a1dc565.上述均不可用时，则使用传统命名机制
5.上述均不可用时，则使用传统命名机制
基于BIOS支持启用biosdevname软件 :::info 内置网卡：em1,em2
pci卡：pYpX Y: s1ot ,x: port ::: 网卡组成格式 :::info en : Ethernet有线局域网
wl : wlan无线局域网
ww : wwan无线广域网
o : 集成设备的设备素引号
s : 护展槽的素引号
x : 基于MAC地址的命名
ps : enp2s1 ::: 使用传统命名方式：
（1）编辑/etc/default/grub配置文件 :::info GRUB_CMDLINE_LINUX=”net .ifnames=0 biosdevname=0” ::: （2）为grub2生成其配置文件 :::info grub2-mkconfig -o /etc/grub2.cfg
grub2-mkconfig -o /boot/grub2/grub.cfg ::: （3）重启系统 :::info reboot :::

2.2 主机名

配置文件：

CentOS6版本
/etc/sysconfig/network

CentOS7以后版本
/etc/hostname

默认没有此文件，通过DNS反向解析获取主机名，主机名默认为: localhost.localdomain。
设置主机名：

hostnamect1 set-hostname centos7.magedu . com

删除文件/etc/hostname，恢复主机名localhost.localdomain
显示主机名信息：

hostname hostnamectl status

2.3 网络配置工具 nmcli

图形工具：nm-connection-editor
字符配置tui工具：

nmtui
nmtui-connect
nmtui-edit
nmtui-hostname

命令行工具：nmcli
以上工具都依赖 NetworkManager 服务，此服务是管理和监控网络设置的守护进程
nmcli 命令
nmcli 命令相关术语

设备即网络接口
连接时对网络接口的设置，一个网络接口可以有多个连接配置，但是同时只有一个连接配置生效

格式：

nmcli [ OPTIONS ] OBJECT { COMMAND \ help }
    device - show and manage network interfaces
    nmcli device help
    connection - start， stop，and manage network connections
    nmcli connection help

修改IP地址等属性：

nmcli connection modify IFACE [+|-]setting-property value
setting-property: ipv4.addresses ipv4.gateway ipv4.dns1 ipv4.method manual | auto

修改配置文件执行生效：

nmcli con reload
nmc1i con up con-name

nmcli con mod	ifcfg_*文件
ipv4.method manual	BOOTPROTO=none
ipv4.method auto	BOOTPROTO=dhcp
ipv4.addresses 192.168.2.1/24	IPADDR=192.168.2.1 PREFIX=24
ipv4.gateway 172.16.0.200	GATEWAY=172.16.0.200
ipv4.dns 8.8.8.8	DNS0=8.8.8.8
ipv4.dns-search example.com	DOMAlN=example.com
ipv4.ignore-auto-dns true	PEERDNS=no
connection.autoconnect yes	ONBOOT=yes
connection.id eth0	NAME=eth0
connection.interface-name eth0	DEVICE=eth0
802-3-ethernet.mac-address …	HWADDR= …

范例：nmcli 的基本使用

#查看帮助
➜  ~ nmcli connection add help

#使用nmcli配置网络
➜  ~ nmcli connection show

#显示所有活动连接
➜  ~ nmcli connection show active

#显示网络连接配置
➜  ~ nmcli con show "System eth0"

#显示设备状态
➜  ~ nmcli dev status

#显示网络接口属性
➜  ~ nmcli con show eth0

#创建新连接default，IP自动通过DHCP获取
➜  ~ nmcli con add con-name default type Ethernet ifname eth0

#删除连接
➜  ~ nmcli con del default

#创建新连接static，指定静态IP，不自动连接
➜  ~ nmcli con add con-name static ifname eth0 autoconnect no type Ethernet ipv4.addresses 172.16.X.10/24 ipv4.gateway 172.16.X.254

#启用static连接配置
➜  ~ nmcli con up static

#启用default连接配置
➜  ~ nmcli con up default

#修改连接设置
➜  ~ nmcli con mod "static" connection.autoconnect no
➜  ~ nmcli con mod "static" ipv4.dns 223.5.5.5
➜  ~ nmcli con mod "static" +ipv4.dns 8.8.8.8
➜  ~ nmcli con mod "static" -ipv4.dns 8.8.8.8
➜  ~ nmcli con mod "static" ipv4.addresses "172.16.X.10/24 172.16.X.254"
➜  ~ nmcli con mod "static" +ipv4.addresses 10.10.10.10/16

#DNS设置存放在/etc/resolve.conf，PEERDNS=no 表示当IP通过DHCP自动获取时，DNS仍是手动设置，不自动获取等价于下面命令
➜  ~ nmcli con mod "System eth0" ipv4.ignore-auto-dns yes

2.4 nmcli 实现 bonding

#添加bonding接口
# con-name 连接名
# ifname 接口名
nmcli connection add type bond con-name mybond0 ifname bond0 mode active-backup ipv4.method manual ipv4.addresses 10.0.0.100/24

#添加从属接口
nmcli connection add type bond-slave ifname eth0 master bond0
nmcli connection add type bond-slave ifname eth1 master bond0
#注意：如无为从属接口提供连接名，则该名称时接口名称加类型构成

#查看连接名
nmcli connection

#要启动绑定，则必须首先启动从属接口
nmcli connection up bond-salve-eth0
nmcli connection up bond-salve-eth1

#启动绑定
nmcli connection up mybond0

2.5 网络组 Network Teaming

网络组：是将多个网卡聚合在一起方法，从而实现冗错和提高吞吐量
网络组不同于旧版中bonding技术，提供更好的性能和扩展性
网络组由内核驱动和teamd守护进程实现
多种方式 runner

broadcast
roundrobin
activebackup
loadbalance
lacp (implements the 802.3ad Link Aggregation Control Protocol)

网络组特点

启动网络组接口不会自动启动网络组中的port接口
启动网络组接口中的port接口总会自动启动网络组接口
禁用网络组接口会自动禁用网络组中的port接口
没有port接口的网络组接口可以启动静态IP连接
启用DHCP连接时，没有port接口的网络组会等待port接口的加入

范例：

#创建网络组接口
nmcli con add type team con-name CNAME ifname INAME [config JSON]

CNAME 连接名
INAME 接口名
JSON 指定runner方式，格式：'{"runner": {"name": "METHOD"}}'

#创建port接口
nmcli con add type team-slave con-rlame CNAME ifname INAME master TEAM

CNAME 连接名,连接名若不指定，默认为team-slave-IFACE
INAME 网络接口名
TEAM     网络组接口名

#断开和启动
nmcli dev dis INAME
nmc1i con up CNAME

INAME设备名CNAME网络组接口名或port接口

范例：网络组示例

nmcli con add type team con-name myteam0 ifname team0 config '{"runner": {"name" :"loadbalance" }}' ipv4.addresses 192.168.1.100/24 ipv4.method manual
nmcli con add con-name team0-eth1 type team-slave ifname eth1 master team0
nmcli con add con-name team0-eth2 type team-slave ifname eth2 master team0
nmcli con up team0-eth1
nmcli con up team0-eth2
nmc1i con up myteam0

teamdct1 team0 state
ping -I team0 192.168.0.254
nmcli dev dis eth1

teamdct1 team0 state
nmcli con up team0-port1
nmcli dev dis eth2

teamdct1 team0 state
nmcli con up team0-port2
teamdct1 team0 state

管理网络组配置文件

/etc/sysconfig/network-scripts/ifcfg-team0

DEVICE=team0
DEVICETYPE=Team
TEAM__CONFIG="{\"runner\": { \"name\": \"broadcast\"}}"
BOOTPROTO=none
IPADDR0=172.16.0.100
PREFIX0=24
NAME=team0
ONBOOT=yes

管理网络组配置文件

/etc/sysconfig/network-scripts/ifcfg-team0-eth1

NAME=team0-eth1
DEVICE=eth1
ONBOOT=yes
TEAM_MASTER=team0
DEVICETYPE=TeamPort

删除网络组

nmcli connection delete team0-eth0
nmcli connection delete team0-eth1
nmcli connection delete team0
teamdctl team0 state
nmcli connection show

3 网桥

3.1 桥接原理

多网卡Bonding&网络组Network Teaming&网桥Bridge - 图2

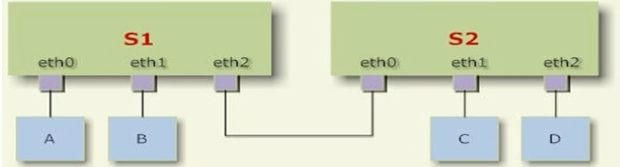

桥接：把一台机器上的若干个网络接口”连接”起来。其结果是，其中一个网口收到的报文会被复制给其他网口并发送出去。以使得网口之间的报文能够互相转发。网桥就是这样一个设备，它有若干个网口，并且这些网口是桥接起来的。与网桥相连的主机就能通过交换机的报文转发而互相通信。

主机A发送的报文被送到交换机S1的eth0口，由于eth0与eth1、eth2桥接在一起，故而报文被复制到eth1和eth2，并且发送出去，然后被主机B和交换机S2接收到。而S2又会将报文转发给主机C、D
范例：CentOS 8取消brctl工具,可以用下面方法查看网桥

#查看桥接情况
~ ip link show master virbr0

~ bridge link show

3.2 配置实现网桥

工具包： bridge-utils，目前CentOS 8无此包。

CentOS 7是主机，默认情况下是无法起到Hub，或者交换机的功能；所以默认情况下，收到目的地址不是主机IP地址的数据包，就会丢弃。桥接设备的IP地址并没有关系。

yum install bridge-utils -y

#查看网桥
brctl show

#查看CAM(content addressable memory内容可寻址存储器)表
brctl showmacs br0

#添加和删除网桥
brctl addbr br0 | delbr br0

#添加和删除网桥中的网卡
brctl addif br0 eth0 | delbr br0 eth0

ip link | ip addr
#默认br0，是down，必须启用
ifconfig br0 up
ip link set br0 up

#启用STP
brctl show
brctl stp br0 on
brctl show

#以上操作都是临时生效，重启系统将丢失配置

注意：NetworkManager只支持以太网接口接口连接到网桥，不支持聚合接口
范例：nmcli 命令创建软件网桥

nmcli connection add con-name mybr0 type bridge ifname br0
nmcli connection modify mybr0 ipv4.addresses 10.0.0.100/24 ipv4.method manual
nmcli connection con-name br0-port0 type bridge-slave ifname eth0 master br0

查看配置文件

cat /etc/sysconfig/network-scripts/ifcfg-br0
cat /etc/sysconfig/network-scripts/ifcfg-br0-port0

范例：nmcli 实现

#1创建网桥
#nmcli默认会开启stp生成树协议
nmcli con add type bridge con-name br0 ifname br0
#(可选)网桥可以不加地址，添加地址为了方便管理
nmcli connection modify br0 ipv4.addresses 10.0.0.100/24 ipv4.method manual
nmcli con up br0

#2加入物理网卡
nmcli connection add type bridge-slave con-name br0-port0 ifname eth0 master br0
nmcli connection add type bridge-slave con-name br0-port1 ifname eth1 master br0
nmcli con up br0-port0
nmcli con up br0-port1

#3查看网桥配置文件
cat/etc/sysconfig/network-scripts/ifcfg-br0
DEVICE=br0
STP=yes
TYPE=Bridge
BOOTPROTO=static
IPADDR=10.0.0.100
PREFIX=24

cat /etc/sysconfig/network-scripts/ifcfg-br0-port0
TYPE=Ethernet
NAME=br0-port0
DEVICE=eth0
ONBOOT=yes
BRIDGE=br0
UUID=23f41d3b-b57c-4e26-9b17-d5f02dafd12d

#4安装管理软件包
yum install -y bridge-utils
brctl show

#5删除br0
nmcli con down br0
rm /etc/sysconfig/network-scripts/ifcfg-br0*
nmcli con reload
