流程概览

在首次执行 ReactDOM.render 时

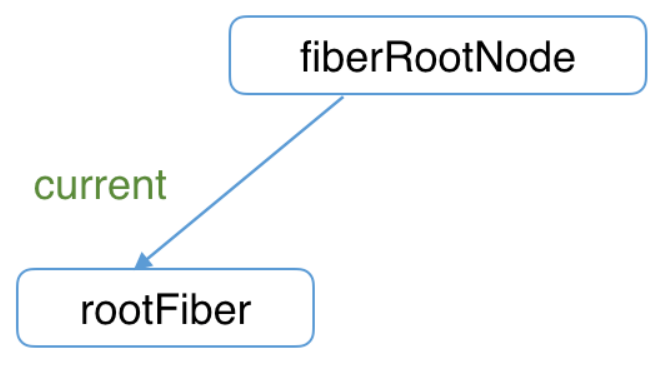

创建一个FiberRootNode节点以及RootFiber节点，并且将FiberRootNode的current属性指向RootFiber（这两者之间的关系在之前有提到，这里不多赘述）。

进入到render阶段，此阶段会生成一棵 workInProgress Fiber 树，并且在构建此树的过程中会尝试通过Fiber节点的 alternate 属性复用旧节点的属性。
构建 workInProgress树 完毕后，进入 commit阶段 ，此阶段会根据workInProgress树来进行应用DOM节点的更新。

在后续的 ReactDOM.render 或者组件更新的过程中，由于已经存在FiberRootNode与RootFiber，上述过程的第1步会被忽略，直接进行第2,3步的操作。

JSX的本质

在React当中，JSX会被babel插件 babel-transform-react-jsx 编译为以 React.createElement 方法创建的对象。此方法的内容如下：

export function createElement(type, config, children) {
  let propName;
  // Reserved names are extracted
  const props = {};
  let key = null;
  let ref = null;
  let self = null;
  let source = null;
  if (config != null) {
    if (hasValidRef(config)) {
      ref = config.ref;
    }
    if (hasValidKey(config)) {
      key = '' + config.key;
    }
    self = config.__self === undefined ? null : config.__self;
    source = config.__source === undefined ? null : config.__source;
    // Remaining properties are added to a new props object
    for (propName in config) {
      if (
        hasOwnProperty.call(config, propName) &&
        !RESERVED_PROPS.hasOwnProperty(propName)
      ) {
        props[propName] = config[propName];
      }
    }
  }
  // Children can be more than one argument, and those are transferred onto
  // the newly allocated props object.
  const childrenLength = arguments.length - 2;
  if (childrenLength === 1) {
    props.children = children;
  } else if (childrenLength > 1) {
    const childArray = Array(childrenLength);
    for (let i = 0; i < childrenLength; i++) {
      childArray[i] = arguments[i + 2];
    }
    props.children = childArray;
  }
  // Resolve default props
  if (type && type.defaultProps) {
    const defaultProps = type.defaultProps;
    for (propName in defaultProps) {
      if (props[propName] === undefined) {
        props[propName] = defaultProps[propName];
      }
    }
  }
  return ReactElement(
    type,
    key,
    ref,
    self,
    source,
    ReactCurrentOwner.current,
    props,
  );
}

此方法的任务主要如下：

获取config参数中的ref和key属性
将其余 非保留属性 复制到变量props中
将传入的children参数转换成数组
获取默认参数赋值给变量props
返回 ReactElement 函数的调用结果

而 ReactElement 的代码如下：

const ReactElement = function(type, key, ref, self, source, owner, props) {
  const element = {
    // This tag allows us to uniquely identify this as a React Element
    $$typeof: REACT_ELEMENT_TYPE,
    // Built-in properties that belong on the element
    type: type,
    key: key,
    ref: ref,
    props: props,
    // Record the component responsible for creating this element.
    _owner: owner,
  };
  return element;
};

本质上就是返回一个 $$typeof 属性为 REACT_ELEMENT_TYPE 的对象，此对象含有 type 、 key 、 ref 、 props 等相关属性。

由此我们可以得出结论：
JSX在React当中本质为一个 ReactElement 对象，只不过在通过 ReactElement 函数创建前，会首先经过 React.createElement 方法对传入的参数进行 预处理 。

JSX与Fiber树的关系

在流程概览中说到，无论是初始化还是后续更新，React都会生成一棵workInProgress Fiber树。那么创建workInProgress Fiber节点的 依据就是JSX对应的ReactElement对象（以下称JSX对象） ，创建时会对比JSX对象和 current Fiber树 中对应的Fiber节点，根据对比的结果生成新的 workInProgress Fiber节点 。

render阶段工作流程

之前说到，旧版的协调器为 Stack Reconciler ，而新版的协调器为 Fiber Reconciler 。旧版的之所以称之为Stack Reconciler，是因为它是通过 函数递归调用 的方式进行深入优先遍历，数据结构是栈，这种遍历方式是无法中断的。而新版的Fiber Reconciler，其数据结构为链表，可以通过循环的方式进行深入优先遍历，这种遍历方式是可以被中断的。
而由于Fiber树的遍历也是深入优先遍历，因此 对于Fiber树的每个节点来说，都会存在“递”和“归”两个阶段 ，以下从分别从这两个阶段进行分析，而两阶段将分别从mount时和update时进行分析。

“递”阶段（beginWork）

递阶段的主要函数为 beginWork 。

function beginWork(
  current: Fiber | null, // 当前的Fiber节点
  workInProgress: Fiber, // 正在被构建的Fiber节点
  renderLanes: Lanes, // Scheduler 调度相关
): Fiber | null {}

beginWork内有两部分的处理逻辑，如果 current !== null 为true，则进入 update 的处理逻辑，反之则进入mount的处理逻辑。

mount处理逻辑

这部分会通过 swtich(workInProgress.tag) 根据不同的Fiber节点类型进入不同的处理逻辑。比较常用的类型为：

html元素节点：HostComponent
文本节点：HostText
函数组件：FunctionComponent
类组件：ClassComponent

全部类型可在 ReactWorkTag.js 中找到。
除了HostText外，其余三种类型最终都会调用 reconcileChildren 函数。这个函数会生成workInProgress Fiber节点的子Fiber节点，对应内容如下：

export function reconcileChildren(
  current: Fiber | null,
  workInProgress: Fiber,
  nextChildren: any,
  renderLanes: Lanes,
) {
  if (current === null) {
    workInProgress.child = mountChildFibers(
      workInProgress,
      null,
      nextChildren,
      renderLanes,
    );
  } else {
    workInProgress.child = reconcileChildFibers(
      workInProgress,
      current.child,
      nextChildren,
      renderLanes,
    );
  }
}

其中，函数的nextChildren参数即为JSX节点，mount时会进入 mountChildFibers 逻辑，update时会进入 reconcileChildFibers 逻辑。定义如下：

export const reconcileChildFibers = ChildReconciler(true);
export const mountChildFibers = ChildReconciler(false);

可以知道这两个函数共用一套逻辑，不同的是传入 ChildReconciler 的shouldTrackSideEffects 参数，ChildReconciler会根据此参数来判定当前是否需要处理副作用（DOM节点的增删改等等）,处理副作用的具体方法就是 标记effectTag 。

update处理逻辑

进行update时，构建workInProgress Fiber树时会通过 current.alternate 得到对应的根节点，然后在此节点的基础上复用 current Fiber树的若干属性，包括其child节点（这个复用的过程在 createWorkInProgress 中），workInProgress Fiber树将会在此的基础上进行修改。

如果Fiber节点 没有发生变化（参数、context没变化）而且 判定Fiber节点没有需要的更新 （这部分待完成），那么beginWork的逻辑会走向 bailoutOnAlreadyFinishedWork 这个函数，即复用已完成的工作，包括复用对应的current Fiber的子节点，然后直接返回子Fiber，不会对当前Fiber节点做任何处理。

如果Fiber节点发生变化，那么就会走mount时同样的逻辑，进行自身节点的更新以后，最终走向 reconcileChildren 逻辑生成子Fiber节点，进入下一轮循环。

总结

无论是mount阶段还是update阶段的处理逻辑，其最终目标都是要 生成当前Fiber节点的子节点，然后返回 。这个子节点有可能是直接复用，也有可能是重新生成，生成子节点对应的函数为 reconcileChildren 。

“归”阶段（completeWork）

此阶段的主要函数为 completeWork
completeWork函数内mount和update走同样的逻辑，都是根据不同类型的workInProgress Fiber节点(tag属性)，走不同的逻辑。

mount处理逻辑

针对HostComponent的Fiber节点，主要的任务有三：

生成新的DOM节点 （ createInstance ）
添加子Fiber节点对应的DOM节点 （ appendAllChildren ）
为DOM节点添加DOM属性 （ finalizeInitialChildren ）

值得一提的是 appendAllChildren ，其代码如下：

  appendAllChildren = function(
    parent: Instance,
    workInProgress: Fiber,
    needsVisibilityToggle: boolean,
    isHidden: boolean,
  ) {
    // We only have the top Fiber that was created but we need recurse down its
    // children to find all the terminal nodes.
    let node = workInProgress.child;
    while (node !== null) {
      if (node.tag === HostComponent || node.tag === HostText) {
        appendInitialChild(parent, node.stateNode);
      } else if (enableFundamentalAPI && node.tag === FundamentalComponent) {
        appendInitialChild(parent, node.stateNode.instance);
      } else if (node.tag === HostPortal) {
        // If we have a portal child, then we don't want to traverse
        // down its children. Instead, we'll get insertions from each child in
        // the portal directly.
      } else if (node.child !== null) {
        // 针对函数组件/类组件等深层嵌套的情况，会逐步深入得到HostComponent
        // 然后将DOM节点全部插入到parent中
        node.child.return = node;
        node = node.child;
        continue;
      }
      if (node === workInProgress) {
        return;
      }
      while (node.sibling === null) {
        if (node.return === null || node.return === workInProgress) {
          return;
        }
        // 从深层嵌套的函数组件或者类组件中返回
        node = node.return;
      }
      node.sibling.return = node.return;
      node = node.sibling;
    }
  };

根据我们之前提到的Fiber数据结构可知，Fiber的子节点是以链表的形式存在。所以在这个函数中会通过循环遍历链表的形式来遍历所有的子Fiber节点，其中指向下一个节点的属性为 sibling 。一个值得注意的细节是 node.sibling.return = node.return; 这行代码，Fiber节点的其他子节点（非第一个）是在这里完成添加 return 。

由于每个HostComponent都会执行appendAllChildren操作，这就保证了每个HostComponent完成completeWork后其stateNode是一棵完整的DOM树，包含所有子Fiber对应的DOM节点。

update处理逻辑

对于 HostText ，如果已经存在对应的stateNode，那么就会直接进入到 标记effectTag 的环节，如果前后Text不一致，就会将workInProgress Fiber的effectTag属性打上Update的标签

对于 HostComponent ，则会进入到对属性的处理中，处理过程在 diffProperties 中，此函数会返回一个包含属性修改内容的数组 updatePayload ，其偶数项为propKey，奇数项为propValue，然后赋值给workInProgress Fiber的updateQueue属性，在commit阶段会根据这个属性进行DOM节点的修改。此外，同样需要给workInProgress Fiber打上Update的effectTag。

为了避免在commit阶段重复遍历Fiber树，React在此阶段通过将有effectTag的Fiber节点以链表的形式组织起来。具体代码如下(在completeUnitOfWork函数中)：

if (
  returnFiber !== null &&
  // Do not append effects to parents if a sibling failed to complete
  (returnFiber.flags & Incomplete) === NoFlags
) {
  // Append all the effects of the subtree and this fiber onto the effect
  // list of the parent. The completion order of the children affects the
  // side-effect order.
  if (returnFiber.firstEffect === null) {
    returnFiber.firstEffect = completedWork.firstEffect;
  }
  if (completedWork.lastEffect !== null) {
    if (returnFiber.lastEffect !== null) {
      returnFiber.lastEffect.nextEffect = completedWork.firstEffect;
    }
    returnFiber.lastEffect = completedWork.lastEffect;
  }
  // If this fiber had side-effects, we append it AFTER the children's
  // side-effects. We can perform certain side-effects earlier if needed,
  // by doing multiple passes over the effect list. We don't want to
  // schedule our own side-effect on our own list because if end up
  // reusing children we'll schedule this effect onto itself since we're
  // at the end.
  const flags = completedWork.flags;
  // Skip both NoWork and PerformedWork tags when creating the effect
  // list. PerformedWork effect is read by React DevTools but shouldn't be
  // committed.
  if (flags > PerformedWork) {
    if (returnFiber.lastEffect !== null) {
      returnFiber.lastEffect.nextEffect = completedWork;
    } else {
      returnFiber.firstEffect = completedWork;
    }
    returnFiber.lastEffect = completedWork;
  }
}

一个Fiber节点有 firstEffect 和 lastEffect 两个属性，分别指向 副作用链表 的头和尾。这个链表包含着当前Fiber节点中所有有副作用的子节点。上面的处理逻辑主要的工作就是将当前Fiber节点的副作用链表及当前Fiber节点整合到父Fiber节点的副作用链表当中。下面来分析细节：

将当前Fiber节点的副作用链表拼接到父Fiber节点的副作用链表末尾（9-17行）
如果当前Fiber节点有副作用，那么同样拼接到父Fiber节点的副作用链表的末尾

通过副作用链表的层层向上传递，最终将在rootFiber节点中获得一条包含Fiber树中所有副作用的副作用链表。

总结

mount处理逻辑：生成DOM节点，添加DOM属性，添加子Fiber的DOM节点
update处理逻辑：给Fiber打上相关的effectTag，并且整合到父Fiber节点的副作用链表中，以此逐层传递到rootFiber节点当中
双缓存机制的运作流程
在Fiber架构概览当中说过React的双缓存指的是两棵树 current Fiber 树和 workInProgress Fiber 树。

双缓存的运行可以分为三个阶段：

首屏渲染
第一次更新
第二次更新

以下代码为例：

function App() {
  const [num, setNum] = useState(0)
  const onClick = () => {
    setNum(state => state + 1)
  }
  return (
    <div onClick={onClick}>
      <p>{num}</p>
    </div>
  );
}

首屏渲染

上述图片中，左侧为current Fiber树，右侧为workInProgress Fiber树。

首先，React会通过 createWorkInProgress 函数依据current Fiber的rootFiber 创建 workInProgress Fiber树的rootFiber，此外还会再两者之间通过 alternate 属性建立相互连接。

然后，由于是首屏渲染，剩下的Fiber节点没法根据current Fiber创建，所以剩余的Fiber节点都是通过其他的函数新建的(createFiberFromElement等等)。

值得注意的是，针对只有一个文本节点的节点，React并不会为那个文本节点独立创建一个新的Fiber。

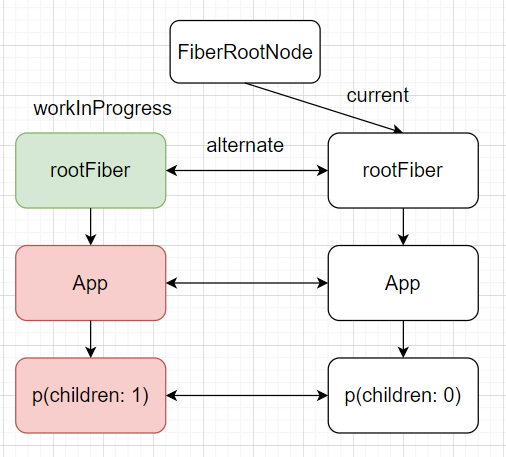

第一次更新

在第一次更新中，current Fiber树即为首屏渲染中创建的workInProgress Fiber树。

由于已经存在对应的current Fiber节点，所以此次更新会使用 createWorkInProgress 来创建 App 以及 p 的Fiber节点，在两者之间建立连接，而由于rootFiber已经存在，所以会被复用。

第二次更新

第二次更新中，依然会使用 createWorkInProgress 获取Fiber节点，此次过程中，由于所有节点都已经存在，所以构建过程中所有节点都能复用

总结

从上面的三个阶段可以得知，双缓存机制真正完全生效是在第二次更新及以后，因为此次更新后两个Fiber树的结构才构建完全。
