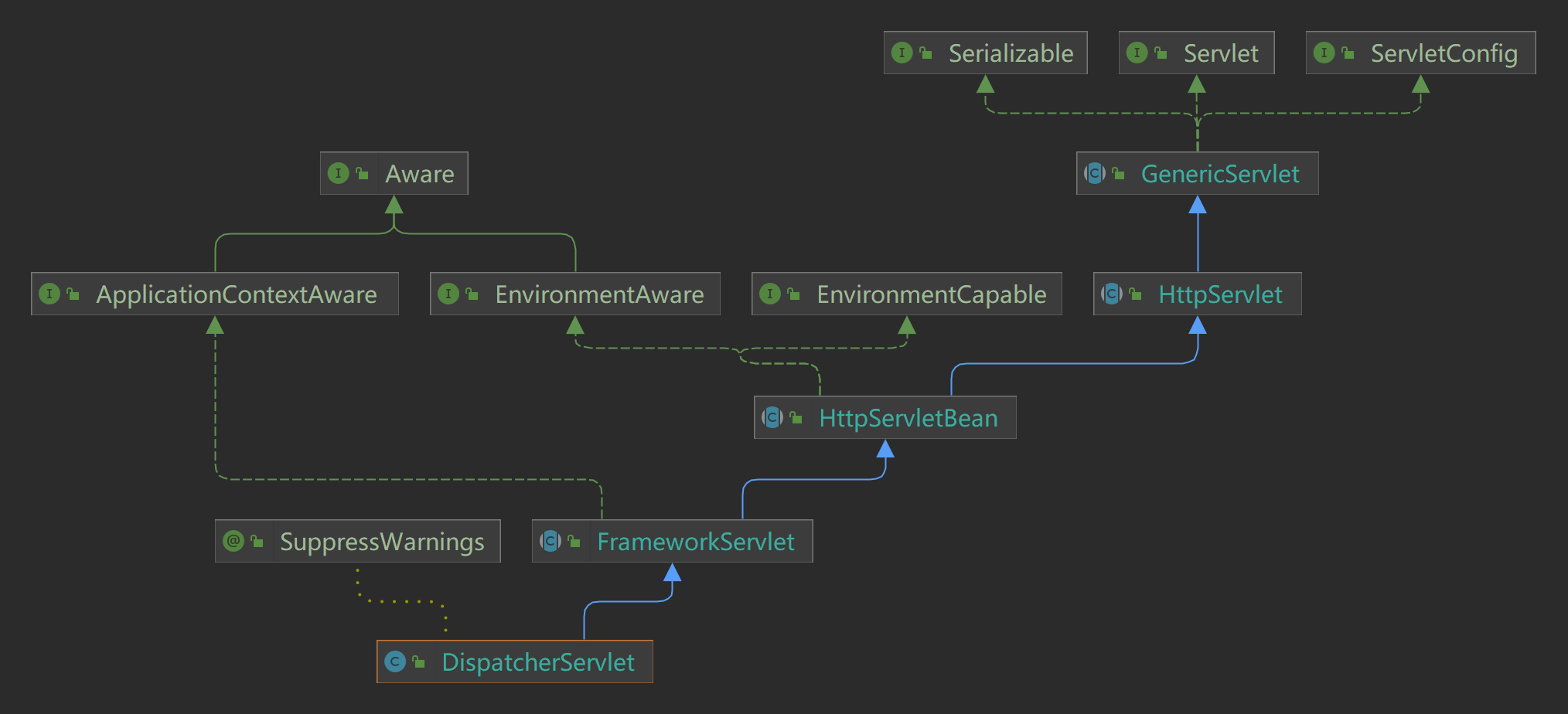

DispatcherServlet的实现层级

GenericServlet及其底层

ServletContext

Servlet接口提供Servlet本体的基础语义（只运行一次的init，创建后可执行的service，相应的destory方法），ServletConfig以经典的key值枚举+键值对的方式提供了关于Servlet的抽象配置信息。
值得注意的是ServletConfig接口中规定了要有ServletContext的获取途径。Spring源码中对org.apache.catalina.Context和前图中的javax.servlet.ServletContext接口的解释，大体可以归为：在单机系统范畴下，每JVM每web应用拥有一个context，它是若干Servlet的抽象容器，服务端拥有这一抽象体并管理Servlet。如果把Servlet集合比作奶牛，那么context相当于牛棚+管理员。
回到ServletContext的定义，我们可以发现这个上下文实际上包含了管控Servlet生命周期流程以及其各种功能的信息，同时也定义了其包含web应用的全局信息，主要内容有

  • 关于web应用的必要全局信息，如资源路径与查询方法，MIME和资源编码类型与；同时能为Context本身提供KV形式的全局属性。
  • 管控Servlet的属性与方法：能够在Context中注册Servlet并查询Servlet注册信息；提供为Servlet以及JSP、HTML间分发（Dispatch）服务的分发器；
  • 管控Servlet的多种功能：Session管理相关方法，如超时时间，追踪模式等配置信息；能够为Context提供监听器，为Servlet提供过滤器
  • 有Servlet层面的Aware：能够根据路径获取其他web应用的Context

有了ServletContext的存在，Servlet集合就可以aware到自己所处的上下文并利用或修改这些信息。

其实从前往后看，既然Servlet的含义就是提供协议无关的服务，像session这种显然与http深度绑定的东西似乎并不适合在这么低的抽象层加入，个人觉得，在HttpServlet中通过接口Mixin入与http相关的上下文与配信息似乎更合理；但话说回来tomcat本身的定位就是web服务器，在最底层的Context声明这些内容似乎便于交互，所以Servlet本身所谓协议独立的作用要打个问号。

(待补全)ServletRequest和ServletResponce

在最基本的抽象层（Servlet）上的service的实际“出入参”。显然它是由部署所在的tomcat提供的

Servlet本体的行为定义

见前后端分离背景下的Servlet

Generic封装了什么

这个抽象类其实是Servlet和ServletConfig的不复杂的组合，提供了基本层面上的、协议无关的Servlet抽象，它定义的方法基本上就是把Servlet的行为和ServletConfig里、aware到的ServletContext里的可用资源与信息糅合起来。它提供了行为（Servlet生命周期）+数据/配置的集合体。

HttpServlet

这一层是本问讨论内容中JavaEE架构下的最后一层封装，它声明了处理Http请求的Servlet的基本行为。
该类没有抽象方法却除了处理日志几乎个个是“抽象方法”,它主要做了以下几件事：

  1. 由于是针对http协议的Servlet，它将Servlet的req和res转换成Http的，并声明了http版本的service。这个声明规定了根据http头内容分发到doGet、doPost等方法，除非有扩展需求否则它基本定义了处理HTTP请求的Servlet的行为。
  2. 基于HTTP类型分别定义了doGet，doPost，doDelete等方法，他们对应着对相应类型http的处理，在该类中仅仅定义了默认的“不允许请求”。
  3. 定义了用于上述未允许行为对应的NO-OP组件，看似啥也没干，其实是在教你怎么干，这波作者在大气层。

总的来说，当单独JavaEE部署在Tomcat上时，Servlet的作者期望开发者的Servlet继承HttpServlet并扩展对应处理http请求的方法，处理输入输出。但作为旧时代的残党，Servlet（乃至Tomcat本身）都已经被深深嵌入进Spring（boot）这个革命家身体里。

HttpServletBean

从代码层面可以看出，HttpServletBean是对HttpServlet的简单封装（仅重写了init方法），却实现了对spring的基本支持：将Servlet作为Bean看待，把Servlet本身的一些参数配置视作bean properties，并为之设计了一系列routine。
HttpServletBean中实现的init函数如下，解析见注释：

  1.     @Override
  2.     public final void init() throws ServletException {// 用了final表示这就是Servlet以bean形式被初始化的范式
  4.         // Set bean properties from init parameters.
  5.         // 查源码，就是把init参数和值解析到ServletConfigPropertyValues中去，并查看这些参数是否全部覆盖了requiredProperties，否则报错
  6.         // 用只读的KV集合：PropertyValues来接这个对象
  7.         PropertyValues pvs = new ServletConfigPropertyValues(getServletConfig(), this.requiredProperties);
  8.         if (!pvs.isEmpty()) {
  9.             try {
  10.                 // BeanWrapper是bean的实体的包裹，本质上是PropertyAccesor，也即可以访问的属性集合，
  11.                 BeanWrapper bw = PropertyAccessorFactory.forBeanPropertyAccess(this);
  12.                 // 这里利用ServletContext获取了能读取其ClassLoader和数据源的ResourceLoader
  13.                 ResourceLoader resourceLoader = new ServletContextResourceLoader(getServletContext());
  14.                 // 将获取到的资源绑定到BeanWrapper上，方法是为指定的Resource创建ResourceEditor
  15.                 bw.registerCustomEditor(Resource.class, new ResourceEditor(resourceLoader, getEnvironment()));
  16.                 // 这个函数交给子类重写
  17.                 initBeanWrapper(bw);
  18.                 // 很复杂，不过目的就是通过一系列操作，把PV的属性集合赋值到BeanWrapper中
  19.                 bw.setPropertyValues(pvs, true);
  20.             }
  21.             catch (BeansException ex) {
  22.                 if (logger.isErrorEnabled()) {
  23.                     logger.error("Failed to set bean properties on servlet '" + getServletName() + "'", ex);
  24.                 }
  25.                 throw ex;
  26.             }
  27.         }
  28.         // 同样是让子类实现
  29.         initServletBean();
  30.     }

可以看到，这个init函数整体上做了一件事：把的一些配置和属性（主要包括init-param和一些其他信息）提取成KV对，进而把这些KV对绑定到Bean上，正式让Servlet变成了一个JavaBean。同时，它也暴露了两个供子类重写的函数，从而能够customize这个转换过程
另外，HttpServletBean实现了EnvironmentAware接口，关于spring中Environment的概念见：这里

FrameworkServlet

FrameworkServlet是将Servlet集成到SpringMVC的基类，它实现了ApplicationContextAware，这也是它的功能之一：将自身嵌入Spring容器，并且aware到自身所在的ApplicationContext，spring文档对其如下描述：

  • Manages a WebApplicationContext instance per servlet. The servlet’s configuration is determined by beans in the servlet’s namespace.（每个Servlet对应一个WebApplicationContext，并管理之）
  • Publishes events on request processing, whether or not a request is successfully handled.
