关于抢答器

抢答器是通过设计电路，准确判断出抢答者的电器装置，在知识竞赛、文体娱乐活动中，能准确、公正、直观的判断出抢答者的座位号。更好的促进参与者的竞争以实，让选手们体验到战场般的压力感。

任务

  • 设计一个抢答器，有三个抢答按键和一个复位按键，并由三盏不同颜色的灯来指示抢答成功的选手。
  • 抢答按键按下，对应的灯亮起并持续5秒后熄灭。
  • 当某一选手抢答成功，对应的灯亮起后的5秒种内，其余两个灯处于熄灭状态，并且三个抢答按键按下无效。
  • 当抢答成功的选手指示灯熄灭后，进入下一次抢答，此时三个灯都熄灭，三个抢答按键有效。
  • 在某一选手抢答成功亮灯的同时播放对应的音效。
  • 任何时候按下复位键，指示灯熄灭，抢答按钮有效，系统处于初始状态。

工作原理

  • 在 G202 microbit 扩展模块的三个输入口分别连接三个 G19 按钮模块作为三个抢答按键。
  • 在 G202 microbit 扩展模块的三个输出口分别连接三个 G64 高亮 LED 作为三个指示灯，并在三个 G64 模块上扣上不同颜色的积木片，当三个灯亮起来时会显示不同的颜色。
  • microbit 读取三个按键的状态，并根据按键的状态点亮对应的灯，播放音效，实现抢答器的功能。

模型

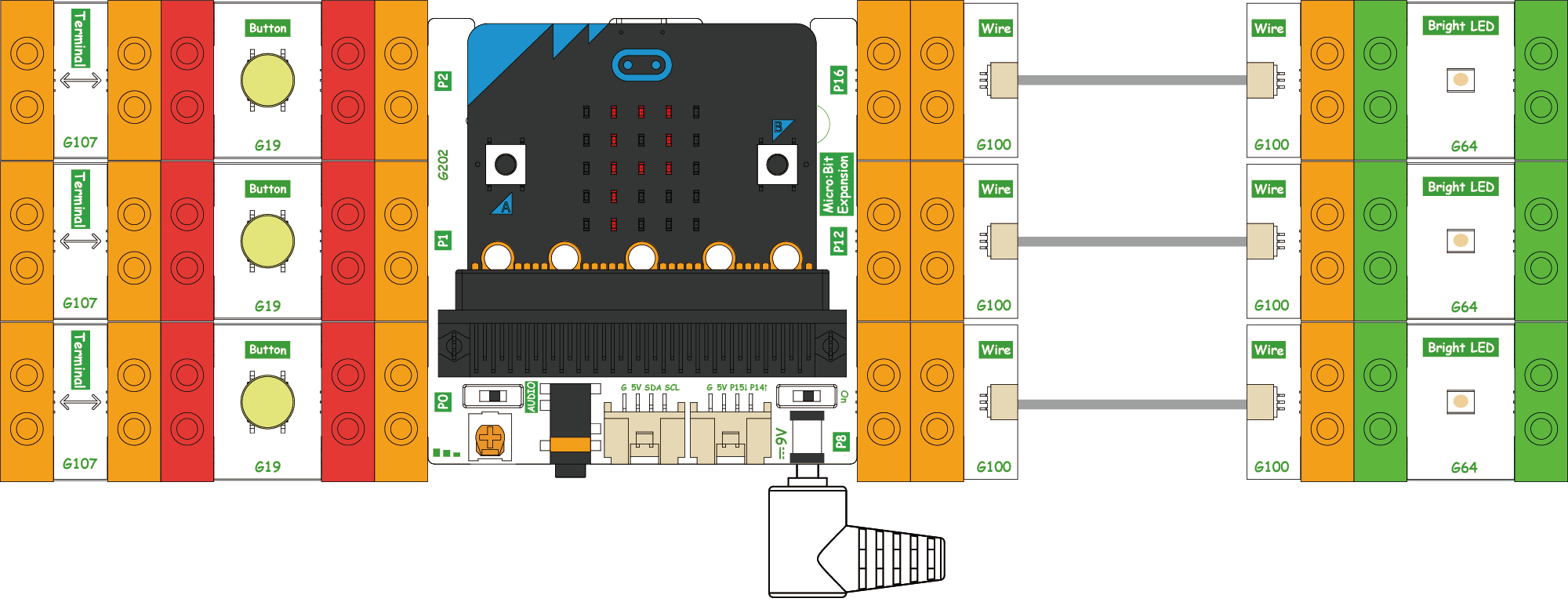

电路拼搭


代码

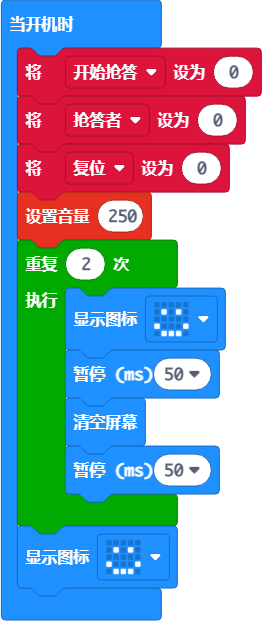

初始化代码 设置变量并赋初始值为“0”； 设置micro:bit板载扬声器音量为250； 开机闪烁笑脸；

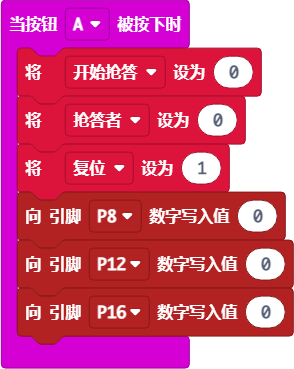

复位代码

  • 使用 micro:bit 的板载按键 A 为复位按键；
  • 当按键A被按下时，将变量【开始抢答】和【抢答者】置为“0”，并将变量【复位】置为 “1”；
  • P8，P12和P16输出“0”，熄灭指示灯。

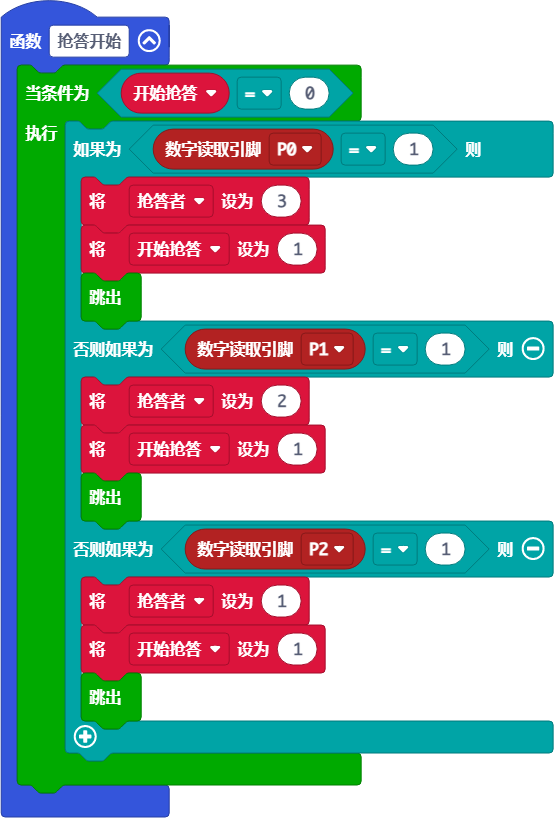

抢答开始函数

  • 当【开始抢答】变量为“0”时，系统检测三个按钮是否被按下；
  • 如P0口按钮按下，抢答者为3号，变量【抢答者】设为“3”，将【开始抢答】变量置为“1”，跳出循环，不在判断另外两个按钮状态；
  • 当P0口按钮未按下，判断P1口按钮，如按下，抢答者为2号，变量【抢答者】设为“2”，将【开始抢答】变量置为“1”，跳出循环，不在判断另外两个按钮状态；
  • 当P0和P1都未按下，判断P2口按钮，如按下，抢答者为1号，变量【抢答者】设为“1”，将【开始抢答】变量置为“1”，跳出循环，不在判断另外两个按钮状态；

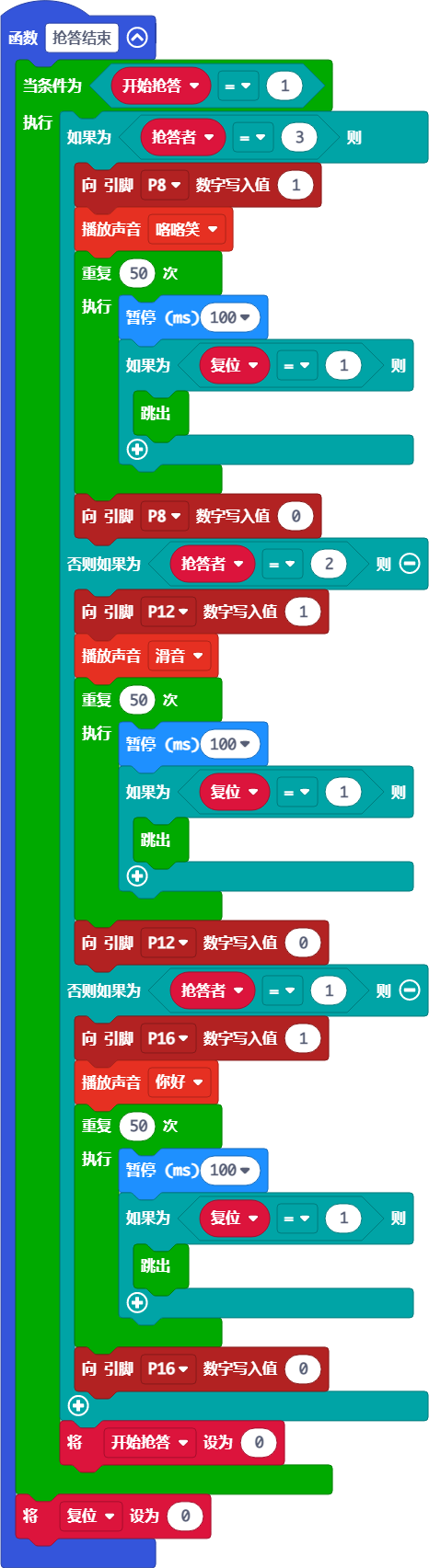

抢答结束函数

  • 当【开始抢答】变量为“1”时，进入处理抢答结果的流程；
  • 如抢答者为3号，点亮P8口的灯，播放“咯咯笑”音效。每隔100ms检测一次变量【复位】的值，如果该值为“1”，说明复位按键A被按下，跳出循环，执行复位流程。如该值为“0”，继续循环，循环重复50次为5秒钟，5秒后熄灭P8口的灯。
  • 如抢答者为2号或1号，程序点亮对应的灯，并播放对应的音效。
  • 抢答结果处理完成后，将变量【开始抢答】设为“0”，以便程序可以进入下一次抢答开始函数。
  • 最后将变量【复位】设为“0”，以便程序下次可以进入复位流程。


主循环

  • 由于我们编写了抢答开始函数和抢答结束函数，在主程序中我们只要循环这两个函数即可。
