CNN：LeNet模型原理及其实现

一、LeNet的由来

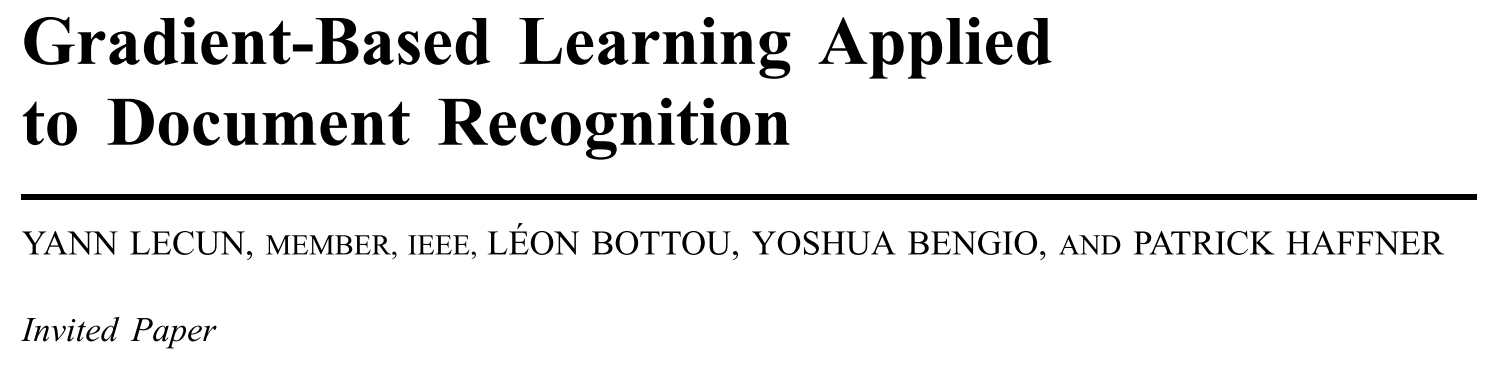

近期，公众号将推出卷积神经网络结构系列专题文章，将深入浅出的为大家介绍从 1998 年到 2020 年的卷积神经网络结构，深刻体会每种网络的前世今身和进化历程。本文作为开篇，我们一起来探索一下由 CNN 之父 Yann LeCun 在 1998 提出来的第一个神经网络结构——LeNet-5，这个经典模型来自下面这图灵奖得主LeCun中提出来的：

LeNet 通过巧妙的设计，利用卷积、参数共享、下采样等操作提取特征，避免了大量的计算成本，最后再使用全连接神经网络进行分类识别，这个网络也是近 20 年来大量神经网络架构的起源。

LeNet-5 是 1998 年 YannLeCun 设计用于手写数字识别的模型，LeNet-5 也是 LeNet 系列最新的卷积神经网络，网络结构如下图所示：

网络基本架构为：Input -> conv1 (6) -> pool1 -> conv2 (16) -> pool2 -> fc3 (120) -> fc4 (84) -> fc5 (10) -> softmax。括号中的数字代表通道数，网络名称中有 5 表示它有 5 层 conv/fc 层。其中每一个卷积层中的卷积核大小均为 5x5，stride=1，无填充，LeNet-5 中使用的激活函数为 tanh。LeNet-5 之后被成功用于 ATM 以对支票中的手写数字进行识别。LeNet 取名源自其作者姓 LeCun。

二、网络架构具体介绍如下：

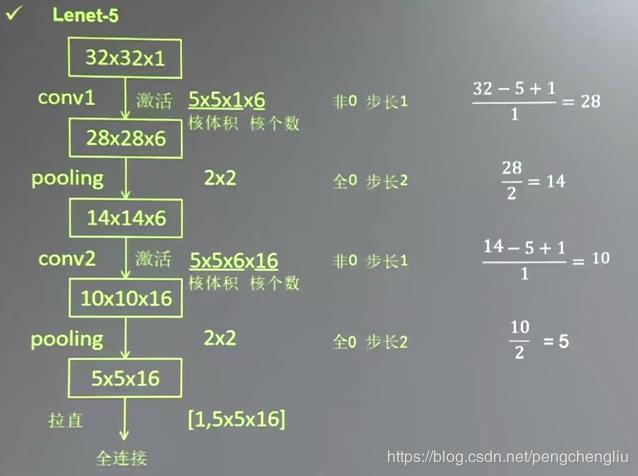

1、输出张量size的计算

对于卷积/池化层输出张量的计算

2、参数数量的计算

• 首先输入图像是单通道32 x 32小的图像，在pytorch 中维度表示就是[B，1，32，32]其中B代表batch_size。

  卷积层 C1[Convolutional Layer]

• 卷积核尺寸为 5x5，滑动步长为 1，卷积核数目为 6，那么经过这一层后图像的尺寸变成（32 - 5）/1 + 1 = 28，输出特征图的维度即为：[B，6，28，28]

• 参数个数为 (5x5+1)x6=156 (其中 5x5 对应 kernel size，+1 为 bias，6 为 feature map 数目）

• 连接数为 156x28x28=122304(156 为参数个数，其中 feature map 上每个像素点对应 156 个连接）

  池化层 S2[Pooling Layer]

• 池化核尺寸为 2x2，步长为 2，这是没有重叠的 max pooling, 进行池化操作之后，图像尺寸减半，变为 14x14, 输出特征图维数为：[B，6，14，14]

• 参数个数为 6x(1+1)=12。（因为 LeNet-5 采用的 sigmoid(a*average(x)+b) 作为池化函数）

• 链接个数为 6x14x14x(2x2+1)=5880。六个 feature map，总共 6x14x14 个 feature，每个 feature 由 4 个 C2 特征 + 1 个 bias

  卷积层 C3[Convolutional Layer]

• 卷积核尺寸为 5x5，滑动步长为 1，卷积核数目为 16，那么经过这一层后图像的尺寸变成（14 - 5）/1 + 1 = 10，输出特征图的维度即为：[B，16，10，10]

• 参数个数为 (5x5x3+1)x6+(5x5x4+1)x9+(5x5x6+1)=1516 个。括号内部为 kernel_size x kernel_size x feature_map_num + bias_num，表示从 feature_map_size 卷积得到的 feature map 所需要的参数个数；括号外为相应得到 feature map 的数目。

• 链接个数为 1516x10x10=151600 个。其中 1516 为参数个数，10 为新生成的 feature map 的 size。

  池化层 S4[Pooling Layer]

• 池化核尺寸为 2x2，步长为 2，这是没有重叠的 max pooling, 进行池化操作之后，图像尺寸减半，变为 5x5, 输出特征图维数为：[B,16,5,5]

• 参数个数为 16x(1+1)=32。（因为 LeNet-5 采用的 sigmoid(a*average(x)+b) 作为池化函数）

• 链接个数为 5x5x16x(2x2+1)=2000。(5 为新生成 feature map 的 size，16 为 feature map 的数目，2 为 kernel size，1 为 bias。

  卷积层 C5[Convolutional Layer]

• 卷积核尺寸为 5x5，滑动步长为 1，卷积核数目为 120，那么经过这一层后图像的尺寸变成（5- 5）/1 + 1 = 1，输出特征图的维度即为[B，120，1，1]

• 参数个数为 120x(5x5x16+1)=48120。

• 链接个数等于参数个数，因为新生成 feature map 的 size 为 1。

  全连接层 F6[Full Connection Layer]

• 输入 120 个，输出 84 个（文章中是把图片对应的字符在 7x12 的 bitmap 上画出，白值为 - 1，黑值为 1，其中 84 个像素平铺之后的向量对应为相应字符的表述，作为真值与 F6 连接）

• 链接个数 = 参数个数 =(120+1)x84，其中 + 1 为 bias

  全连接层 Out[Full Connection Layer]

• 输出神经元个数为 10，最后得到一个 10 维的特征向量，用于 10 个数字的分类训练，再送入 softmaxt 分类，得到分类结果的概率 output。

三、PyTorch 代码实现如下

class LeNet5(nn.Module):
    def __init__(self, num_classes, grayscale=False):
        super(LeNet5, self).__init__()
        self.grayscale = grayscale
        self.num_classes = num_classes
        if self.grayscale:
            in_channels = 1
            else:
                in_channels = 3
                self.features = nn.Sequential(
                    nn.Conv2d(in_channels, 6, kernel_size=5),
                    nn.Tanh(),
                    nn.MaxPool2d(kernel_size=2),
                    nn.Conv2d(6, 16, kernel_size=5),
                    nn.Tanh(),
                    nn.MaxPool2d(kernel_size=2)        )
                self.classifier = nn.Sequential(
                    nn.Linear(16*5*5, 120),
                    nn.Tanh(),
                    nn.Linear(120, 84),
                    nn.Tanh(),
                    nn.Linear(84, num_classes),        )
def forward(self, x):
    x = self.features(x)
    x = torch.flatten(x, 1)
    logits = self.classifier(x)
    probas = F.softmax(logits, dim=1)
    return logits, probas
