Sidus Link_V1.0 V1.0
编制 √ 发布日期： 暂定
发布
版本 作者 修改内容 评审号 变更控制号
Old 初始版本

1.白光（WHITE）

1.1.CCT（色温）

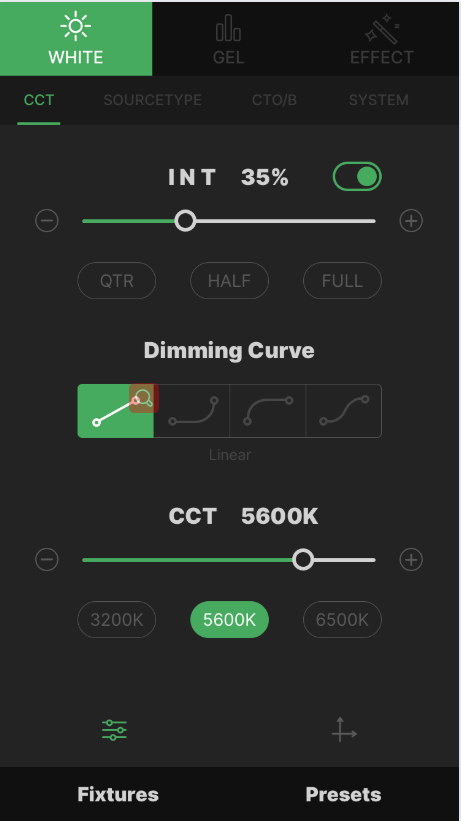

提供了两个使用CCT功能的界面：Slider和Touch-Bar，在Slider界面上控制，可以更改INT（亮度）CCT（色温），曲线和G/M(单色温没有该选项)。
INT（亮度）：将设备灯亮度充0%更改为100%，且有3个快捷按钮恶意用于快速设置亮度。
Dimming Curve（曲线）：调节设备灯明暗强度的改变，支持四种曲线:Linear(线性曲线)、Exponential（对数曲线）、Logarithmic（指数曲线）、S-Curve（S曲线）。

序号 名称 图标 说明
1 Linear(线性曲线) 双色温功能测试说明文档 - 图2 调暗时，将均匀的调整亮度
2 Exponential（对数曲线） 双色温功能测试说明文档 - 图3 将亮度从0%调整至20%时，亮度会快速调整，当亮度从20%调整至100%时，亮度会平缓的调整。
3 Logarithmic（指数曲线） 双色温功能测试说明文档 - 图4 将亮度从80%调整至100%时，亮度将会快速调整，将亮度从0%调整至80%，亮度调整将变得平缓。
4 S-Curve（S曲线） 双色温功能测试说明文档 - 图5 在0%-20%和80%-100%暗淡时，亮度将快速调整，亮度会平缓的调整。

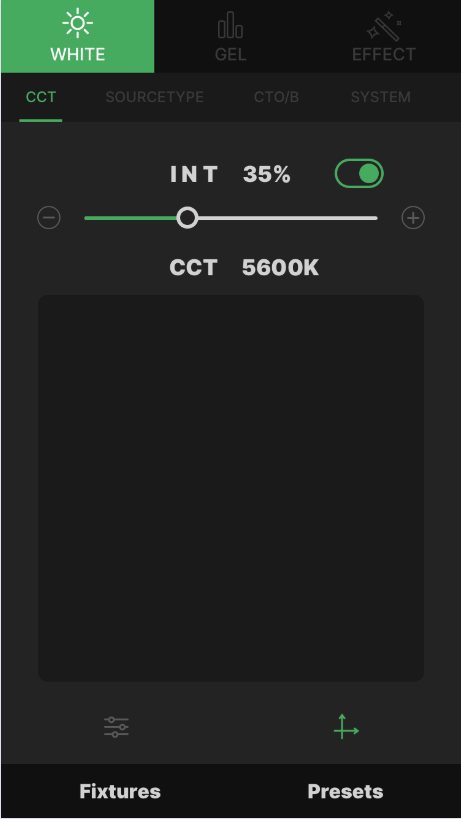

在Touch-Bar，可以进行触摸区域上滑动调整，上下滑动调整亮度，左右滑动调整色温。

CCT测试用例：

用例名称 预置条件 执行步骤 预期结果
调整INT亮度，设备灯要与APP数值一致 滑动APP上的亮度滑动杆 1、进入到Slider界面
2、滑动INT滑动杆
3、滑动到0%、50%、100%的位置		 设备灯要对应显示相应的数值和亮度
调整CCT色温，设备灯要与APP数值一致 滑动APP上的色温滑动杆 1、进入到Slider界面
2、滑动CCT滑动杆
3、滑动到1800K、3200K、5600K、10000K的位置		 设备灯要对应显示相应的数值和色温
调整G/M，设备灯要与APP数值一致 滑动APP上的G/M滑动杆 1、进入到Slider界面
2、滑动G/M滑动杆
3、滑动到G/M M1.0、G/M 0、G/M G1.0的位置		 调节G/M的数值时，全彩设备灯会有色温上的转变
调整曲线，滑动亮度 选择界面曲线模式，滑动亮度滑动杆 1、进入到Slider界面
2、选择Linear(线性曲线)、Exponential（对数曲线）、Logarithmic（指数曲线）、S-Curve（S曲线）
3、滑动亮度		 每种曲线对应设备灯的亮度方式也不一样：
Linear(线性曲线)：调暗时，将均匀的调整亮度。Exponential（对数曲线）：将亮度从0%调整至20%时，亮度会快速调整，当亮度从20%调整至100%时，亮度会平缓的调整。
Logarithmic（指数曲线）：将亮度从80%调整至100%时，亮度将会快速调整，将亮度从0%调整至80%，亮度调整将变得平缓。
S-Curve（S曲线）：在0%-20%和80%-100%暗淡时，亮度将快速调整，亮度会平缓的调整。
调整各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到Slider界面
2、点击INT滑动杆旁的-、+微调按钮
3、点击CCT滑动杆旁的-、+微调按钮
4、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和显示，且数值与APP一致
点击APP设备开关按钮 关闭APP界面的开关 按钮 1、进入到Slider界面
2、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
CCT界面INT、CCT、曲线、G/M的定位 从CCT界面调整任意数值后退出 1、进入到Slider界面
2、调整该界面的任意数值后退出
3、点击该设备灯，进入到控制界面		 如果设备灯在CCT界面，调整过数值后，退出或处于常亮状态，下次点击该设备灯进入到控制界面，要定位到准备的数值，包括，INT、CCT、曲线、G/M在内的准确数值
调节触控板的INT和CCT 进入到Touch-Bar界面进行调整色温、亮度、G/M 1、进入到Touch-Bar界面
2、上下滑动触控板
3、左右滑动触控板
4、滑动G/M滑动杆		 上下滑动触控板，调整INT值，设备灯亮度要有对应的数值变化，及其亮度显示。
左右滑动触控板，调整CCT值，设备灯亮度要有对应的色温变化，及其冷暖比对
调节G/M的数值时，全彩设备灯会有色温上的转变
点击触控板的开关按钮 关闭Touch-Bar界面INT旁的开关 1、进入到Touch-Bar界面
2、点击INT旁的开关		 点击开关，开启或关闭，设备灯都要执行对应的指令
CCT界面INT、CCT、曲线、G/M的预设保存 从CCT界面调整任意数值后点击预设保存 1、进入到Slider界面
2、调整该界面的任意数值后，点击”灯光预设”
3、点击”保存到预设”，执行预设
4、点击保存的预设信息，进行跳转定位		 调整CCT界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。
定位光效 光效处于改模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致

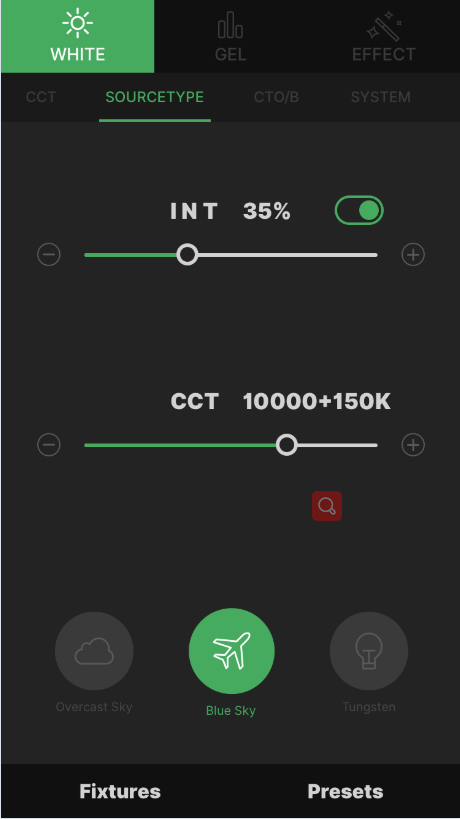

1.2.SourceType（光源库）

为双色温、简单彩色、全彩提供15个常用光源（部分设备灯没有15种，当前举例以全彩为主）。
以下为15种光源：

天然光源（3种） ：

  1.      - 日光：6500K
  2.      - 白天：5600K
  3.      - 地平线日光：5000K

天然光源测试用例：

序号 图标 用例名称 预置条件 执行步骤 预期结果
1 双色温功能测试说明文档 - 图8 调节地平线日光，亮度、色温、G/M数值，设备灯要与APP数值一致 选择地平线日光，进行调节 1、进入到SourceType界面
2、选择地平线日光
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整地平线日光各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择地平线日光
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击地平线日光开关按钮 关闭地平线日光界面的开关 按钮 1、进入到SourceType界面
2、选择地平线日光
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整地平线日光界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整地平线日光界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择地平线日光
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整地平线日光界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。
2 双色温功能测试说明文档 - 图9 调节白天，亮度、色温、G/M数值，设备灯要与APP数值一致 选择白天，进行调节 1、进入到SourceType界面
2、选择白天
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整白天各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择白天
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击白天开关按钮 关闭白天界面的开关 按钮 1、进入到SourceType界面
2、选择白天
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整白天界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整白天界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择白天
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整白天界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。
3 双色温功能测试说明文档 - 图10 调节日光，亮度、色温、G/M数值，设备灯要与APP数值一致 选择日光，进行调节 1、进入到SourceType界面
2、选择日光
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整日光各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择日光
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击日光开关按钮 关闭日光界面的开关 按钮 1、进入到SourceType界面
2、选择日光
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整日光界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整日光界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择日光
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整日光界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。

其他光源（2种）：

  1.      - 白卤素灯：4300K
  2.      - 短弧氙灯：6200

其他光源测试用例：

序号 图标 用例名称 预置条件 执行步骤 预期结果
1 双色温功能测试说明文档 - 图11 调节白卤素灯，亮度、色温、G/M数值，设备灯要与APP数值一致 选择白卤素灯，进行调节 1、进入到SourceType界面
2、选择白卤素灯
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整白卤素灯各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择白卤素灯
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击白卤素灯开关按钮 关闭白卤素灯界面的开关 按钮 1、进入到SourceType界面
2、选择白卤素灯
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整白卤素灯界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整白卤素灯界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择白卤素灯
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整白卤素灯界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。
2 双色温功能测试说明文档 - 图12 调节短弧氙灯，亮度、色温、G/M数值，设备灯要与APP数值一致 选择短弧氙灯，进行调节 1、进入到SourceType界面
2、选择短弧氙灯
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整短弧氙灯各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择短弧氙灯
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击短弧氙灯开关按钮 关闭短弧氙灯界面的开关 按钮 1、进入到SourceType界面
2、选择短弧氙灯
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整短弧氙灯界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整高压钠灯界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择短弧氙灯
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整短弧氙灯界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。

电影灯（5种）：

  1.      - HMI5600镝灯：5600K
  2.      - HMI6000日光型镝灯：6000K
  3.      - 造型灯：3350K
  4.      - 影室灯泡：3200K
  5.      - 钨丝灯：3200K

电影灯测试用例：

序号 图标 用例名称 预置条件 执行步骤 预期结果
1 双色温功能测试说明文档 - 图13 调节钨丝灯，亮度、色温、G/M数值，设备灯要与APP数值一致 选择钨丝灯，进行调节 1、进入到SourceType界面
2、选择钨丝灯
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整钨丝灯各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择钨丝灯
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击钨丝灯开关按钮 关闭钨丝灯界面的开关 按钮 1、进入到SourceType界面
2、选择钨丝灯
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整钨丝灯界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整钨丝灯界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择钨丝灯
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整钨丝灯界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。
2 双色温功能测试说明文档 - 图14 调节影室灯泡，亮度、色温、G/M数值，设备灯要与APP数值一致 选择影室灯泡，进行调节 1、进入到SourceType界面
2、选择影室灯泡
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整影室灯泡各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择影室灯泡
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击影室灯泡开关按钮 关闭影室灯泡界面的开关 按钮 1、进入到SourceType界面
2、选择影室灯泡
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整影室灯泡界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整影室灯泡界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择影室灯泡
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整影室灯泡界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。
3 双色温功能测试说明文档 - 图15 调节造型灯，亮度、色温、G/M数值，设备灯要与APP数值一致 选择造型灯，进行调节 1、进入到SourceType界面
2、选择造型灯
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整造型灯各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择造型灯
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击造型灯开关按钮 关闭造型灯界面的开关 按钮 1、进入到SourceType界面
2、选择造型灯
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整造型灯界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整造型灯界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择钨丝灯
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整造型灯界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。
4 双色温功能测试说明文档 - 图16 调节5600镝灯，亮度、色温、G/M数值，设备灯要与APP数值一致 选择5600镝灯，进行调节 1、进入到SourceType界面
2、选择5600镝灯
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整5600镝灯各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择5600镝灯
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击5600镝灯开关按钮 关闭5600镝灯界面的开关 按钮 1、进入到SourceType界面
2、选择5600镝灯
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整5600镝灯界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整5600镝灯界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择5600镝灯
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整5600镝灯界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。
5 双色温功能测试说明文档 - 图17 调节日光型镝灯，亮度、色温、G/M数值，设备灯要与APP数值一致 选择日光型镝灯，进行调节 1、进入到SourceType界面
2、选择日光型镝灯
3、调节INT值
4、调节CCT(±300)值
5、调节G/M数值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
调整日光型镝灯各滑动条旁的微调按钮，设备灯要进行微调 点击各滑动杆旁的微调按钮 1、进入到SourceType界面
2、选择日光型镝灯
3、点击INT滑动杆旁的-、+微调按钮
4、点击CCT滑动杆旁的-、+微调按钮
5、点击G/M滑动杆旁的-、+微调按钮		 每次微调时，设备灯要进行对应的数值调整和状态显示，且数值与APP一致
点击日光型镝灯开关按钮 关闭日光型镝灯界面的开关 按钮 1、进入到SourceType界面
2、选择日光型镝灯
3、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
调整日光型镝灯界面INT、CCT、G/M跳整后进行”灯光预设”保存 调整日光型镝灯界面任意数值后点击预设保存 1、进入到SourceType界面
2、选择日光型镝灯
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整日光型镝灯界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。

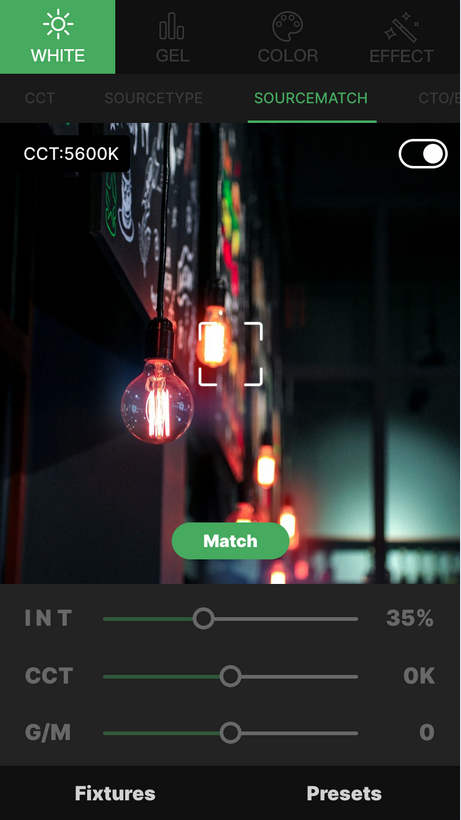

1.2.SourceMatch（光源匹配）

SourceMatch工具将使用SourceMatch算法实时计算当前CCT。
匹配光源后可以调节亮度、色温、G/M值

  • INT：可以从0.0%调整为100%
  • CCT：可以进行±300K的微调
  • G/M：绿色和洋红的调节

SourceMatch测试用例：

用例名称 预置条件 执行步骤 预期结果
匹配色温，设备灯数值与APP一致 进入到SourceMatch界面，进行色温匹配 1、进入到SourceMatch界面
2、点击匹配（Match）按钮		 色温匹配成功后，设备灯数值与APP一致，且色温正常。
匹配色温后，调节INT、CCT、G/M设备灯数值与APP一致 进入到SourceMatch界面，进行色温匹配,匹配成功 1、进入到SourceMatch界面
2、点击匹配（Match）按钮
3、调节INT值，进行亮度调整
4、调节CCT值，进行色温跳转
5、调节G/M值		 调节INT时，设备灯要对应显示相应的数值和亮度
调节CCT时，设备灯要对应显示相应的数值和色温，微调时，设备灯显示的数值也要准确对应。
调节G/M时，设备灯会有色温上的转变
匹配色温后，点击开关按钮，设备灯关闭或开启 进入到SourceMatch界面 1、进入到SourceMatch界面
2、点击匹配（Match）按钮
3、点击开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
匹配色温的边界值，进行调整 进入到SourceMatch界面，进行色温匹配 1、进入到SourceMatch界面
2、点击匹配（Match）按钮
3、匹配色温10000K
4、微调CCT值，+300		 色温匹配到最大边界值时，设备灯显示当前最大色温
匹配色温后，调节INT、CCT、G/M进行”灯光预设”保存 进入到SourceMatch界面，进行色温匹配 1、进入到SourceMatch界面
2、点击匹配（Match）按钮
3、调整该界面的任意数值后，点击”灯光预设”
4、点击”保存到预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 调整匹配色温后的任意数值，进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。

2.色纸（GEL）

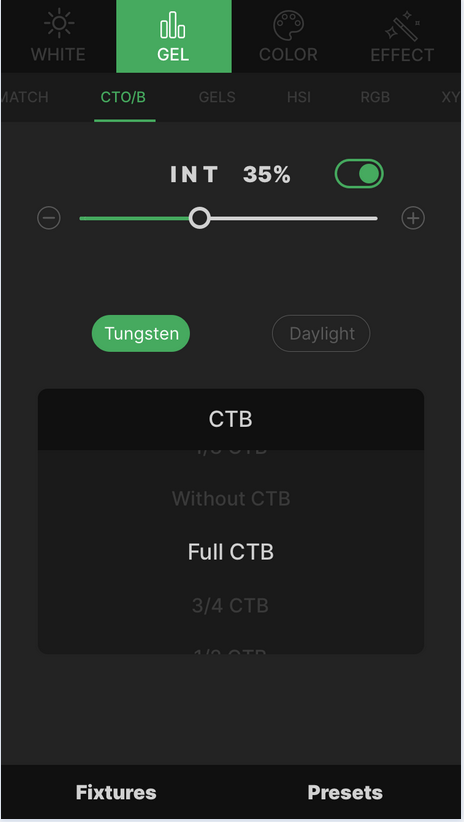

2.1.CTO/CTB（色温片）

5个用于钨丝灯的CTB：无CTB、1/8 CTB、1/4 CTB、1/2 CTB、3/4 CTB和完整CTB。
5个CTO用于日光：无CTO、1/8 CTO，1/4 CTO、1/2 CTO、3/4 CTO和完整CTO。

在钨灯上CTB对应的关系:

  1.      - 无CTB:3200K
  2.      - 1/8 CTB:3600K
  3.      - 1/4 CTB:3800k
  4.      - 1/2 CTB:4600K
  5.      - 3/4 CTB:5500K
  6.      - 完整CTB:6500K

钨丝灯测试用例：

序号 用例名称 预置条件 执行步骤 预期结果
1 调整INT亮度，设备灯要与APP数值一致 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、滑动INT滑动杆
3、滑动到0%、50%、100%的位置		 设备灯要对应显示相应的数值和亮度
2 选择钨丝灯，添加无CTB色纸，设备灯显示3200K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择无CTB		 设备灯显示执行光效，显示色温3200K
3 选择钨丝灯，添加无CTB色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择无CTB
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温3200K
4 选择钨丝灯，添加1/8 CTB色纸，设备灯显示3600K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择1/8 CTB		 设备灯显示执行光效，显示色温3600K
5 选择钨丝灯，添加1/8 CTB色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择1/8 CTB
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温3600K
6 选择钨丝灯，添加1/4 CTB色纸，设备灯显示3800K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择1/4 CTB		 设备灯显示执行光效，显示色温3800K
7 选择钨丝灯，添加1/4 CTB色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择1/4 CTB
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温3800K
8 选择钨丝灯，添加1/2 CTB色纸，设备灯显示4600K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择1/2 CTB		 设备灯显示执行光效，显示色温4600K
9 选择钨丝灯，添加1/2 CTB色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择1/2 CTB
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温4600K
10 选择钨丝灯，添加3/4 CTB色纸，设备灯显示5500K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择3/4 CTB		 设备灯显示执行光效，显示色温5500K
11 选择钨丝灯，添加3/4 CTB色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择3/4 CTB
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温5500K
12 选择钨丝灯，添加完整CTB色纸，设备灯显示6500K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择完整CTB		 设备灯显示执行光效，显示色温6500K
13 选择钨丝灯，添加完整CTB色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTB(钨丝灯)
3、选择完整CTB
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温6500K

在日光下CTO对应的关系：

  1.      - 无CTO：6500K
  2.      - 1/8 CTO:5500K
  3.      - 1/4 CTO:4600K
  4.      - 1/2 CTO:3800K
  5.      - 3/4 CTO:3600K
  6.      - 完整CTO:3200K

镝灯测试用例：

序号 用例名称 预置条件 执行步骤 预期结果
1 选择镝灯，添加无 CTO色纸，设备灯显示6500K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择无 CTO		 设备灯显示执行光效，显示色温6500K
2 选择镝灯，添加无 CTO色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)

3、选择无 CTO
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温6500K
3 选择镝灯，添加1/8 CTO色纸，设备灯显示5500K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择1/8 CTO		 设备灯显示执行光效，显示色温5500K
4 选择镝灯，添加1/8 CTO色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择1/8 CTO
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温5500K
5 选择镝灯，添加1/4 CTO色纸，设备灯显示5500K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择1/4 CTO		 设备灯显示执行光效，显示色温4600K
6 选择镝灯，添加1/4 CTO色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择1/4 CTO
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温5500K
7 选择镝灯，添加1/2 CTO色纸，设备灯显示5500K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择1/2 CTO		 设备灯显示执行光效，显示色温3800K
8 选择镝灯，添加1/2 CTO色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择1/2 CTO
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温3800K
9 选择镝灯，添加3/4 CTO色纸，设备灯显示3600K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择3/4 CTO		 设备灯显示执行光效，显示色温3600K
10 选择镝灯，添加3/4 CTO色纸，添加灯光预设 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择3/4 CTO
4、点击”灯光预设”，执行预设
5、点击保存的预设信息，进行跳转定位		 APP跳转到对应位置，设备灯显示对应光效，显示色温3600K
11 选择镝灯，添加完整 CTO色纸，设备灯显示3600K 进入到CTO/CTB界面 1、进入到CTO/CTB界面
2、选择CTO(镝灯)
3、选择完整 CTO		 设备灯显示执行光效，显示色温3200K
12 点击APP设备开关按钮 关闭APP界面的开关 按钮 1、进入到CTO/CTB界面
2、点击INT数值旁的开关按钮		 点击开关，开启或关闭，设备灯都要执行对应的指令
13 定位光效 光效处于改模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致

3.系统光效（EFFECT）

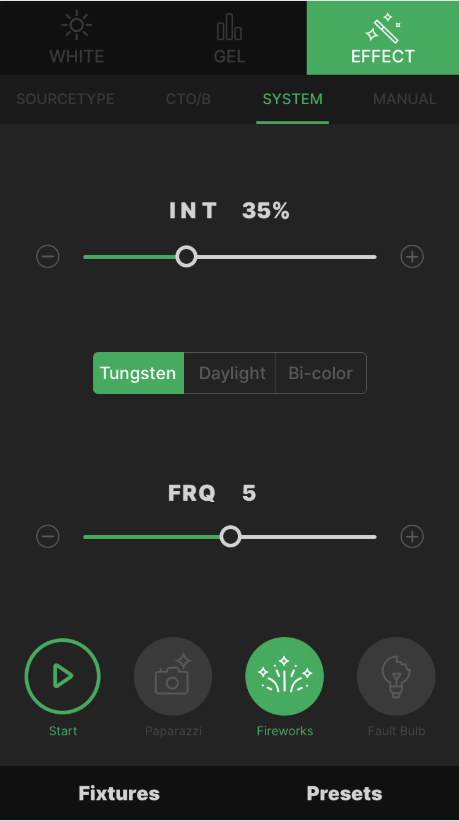

3.1.1.烟花

烟花效果的参数：

  • INT：烟花的亮度从0%调整到100%。
  • 类型：暖光、冷光、双色温
  • FRQ：随机，1表示烟花发生的机会最小，10表示最大。
  • 按钮：自动开始/停止


烟花测试用例：

图标 用例名称 预置条件 执行步骤 预期结果



 点击运行按钮，设备灯执行烟花光效 进入到effect界面，选择烟花光效 1、进入到 进入到effect界面，选择烟花光效
2、调节INT数值
3、选择类型：暖光、冷光、双色温
4、调节FRQ的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行烟花光效，选择预设存储 进入到effect界面，选择烟花光效 1、进入到 进入到effect界面，选择烟花光效
2、调节INT数值
3、选择类型：暖光、冷光、双色温
4、调节FRQ的值
5、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息

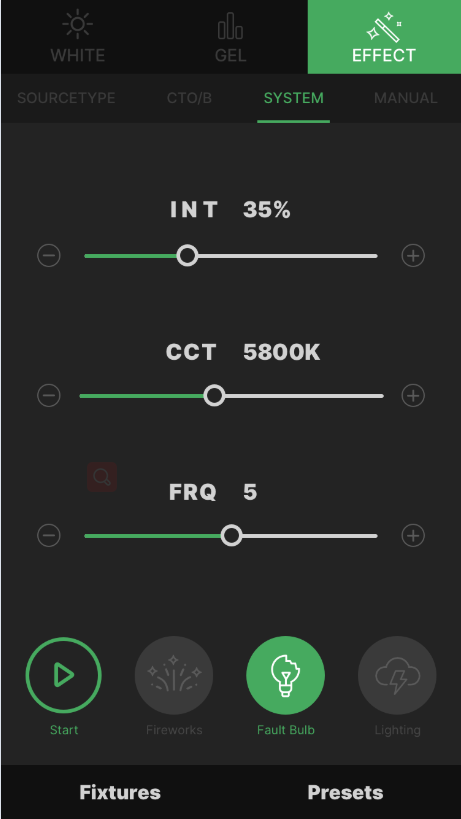

3.1.2.故障灯泡

故障灯泡的参数：

  • INT：故障灯泡的亮度从0%调整到100%。
  • CCT：调节设备灯色温
  • FRQ：随机，1表示闪烁的程度最小，10表示最大。
  • 循环：自动触发/手动触发/停止


故障灯泡测试用例：

图标 用例名称 预置条件 执行步骤 预期结果

 点击运行按钮，设备灯执行故障灯泡光效 进入到effect界面，选择故障灯泡光效 1、进入到 进入到effect界面，选择故障灯泡光效
2、调节INT数值
3、选择类型：CCT、
4、调节FRQ的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行故障灯泡光效选择预设存储 进入到effect界面，选择故障灯泡光效 1、进入到 进入到effect界面，选择故障灯泡光效
2、调节INT数值
3、选择类型：CCT
4、调节FRQ的值
5、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息

3.1.3.闪电

闪电的参数：

  • INT：闪电的亮度从0%调整到100%。
  • CCT：可以在色温之间调节闪电的冷暖
  • FRQ：随机，1表示闪烁的程度最小，10表示最大。
  • 循环：自动触发/手动触发/停止


闪电测试用例：

图标 用例名称 预置条件 执行步骤 预期结果



 点击运行按钮，设备灯执行闪光光效 进入到effect界面，选择闪光光效 1、进入到 进入到effect界面，选择闪光光效
2、调节INT数值
3、选择类型：CCT、
4、调节FRQ、SPEED的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行闪光光效选择预设存储 进入到effect界面，选择故障灯泡光效 1、进入到 进入到effect界面，选择故障灯泡光效
2、调节INT数值
3、选择类型：CCT、
4、调节FRQ、SPEED的值
5、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息

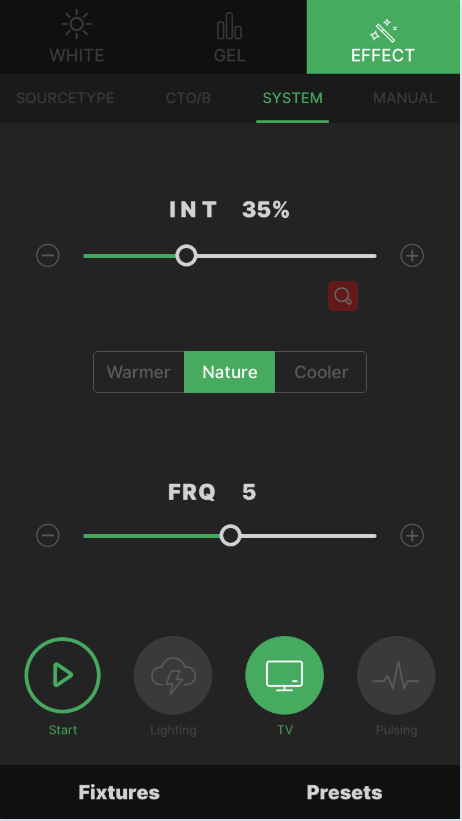

3.1.4.电视

电视的参数：
INT：电视的亮度从0%调整到100%。
类别：暖光/自然/冷光

  • 暖光：低于4500K的随机色温
  • 自然：介于4500K至5600K之间的随机色温
  • 冷光：高于5600K以上的随机色温

速度：1表示闪烁的程度最小，10表示最大


电视测试用例：

图标 用例名称 预置条件 执行步骤 预期结果

 点击运行按钮，设备灯执行闪光光效 进入到effect界面，选择闪光光效 1、进入到 进入到effect界面，选择闪光光效
2、调节INT数值
3、选择类型：CCT、G/M
4、调节FRQ、SPEED的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行闪光光效选择预设存储 进入到effect界面，选择故障灯泡光效 1、进入到 进入到effect界面，选择故障灯泡光效
2、调节INT数值
3、选择类型：CCT、G/M
4、调节FRQ、SPEED的值
5、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息

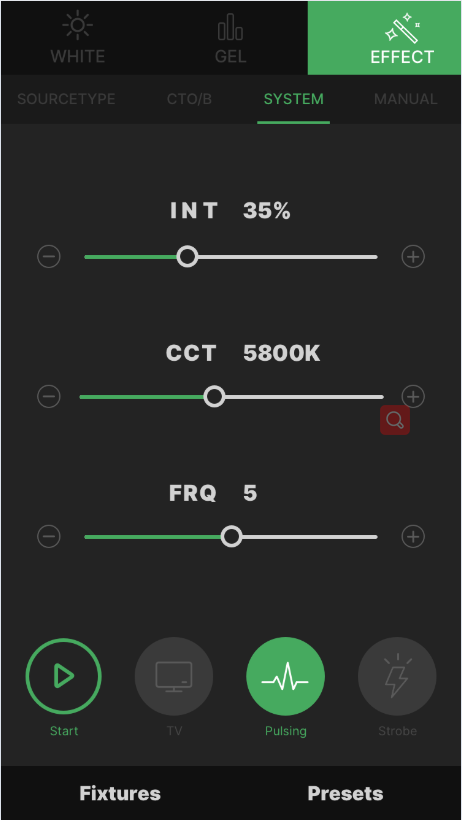

3.1.5.脉冲

脉冲的参数：

  • INT：脉冲的亮度从0%调整到100%。
  • CCT：调节设备灯色温
  • FRQ：随机，1表示闪烁的程度最小，10表示最大。
  • 循环：自动触发/手动触发/停止


脉冲测试用例：

图标 用例名称 预置条件 执行步骤 预期结果



 点击运行按钮，设备灯执行脉冲光效 进入到effect界面，选择脉冲光效 1、进入到 进入到effect界面，选择脉冲光效
2、调节INT数值
3、选择类型：CCT、
4、调节FRQ的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行脉冲光效选择预设存储 进入到effect界面，选择脉冲光效 1、进入到 进入到effect界面，选择脉冲光效
2、调节INT数值
3、选择类型：CCT、
4、调节FRQ的值
5、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息

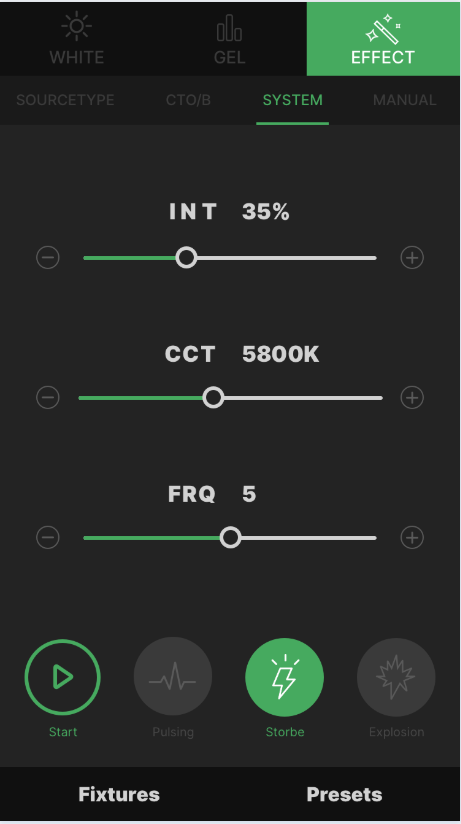

3.1.6.闪光

闪光的参数：

  • INT：闪光的亮度从0%调整到100%。
  • 分类：CCT
  • FRQ：随机，1表示闪烁的程度最小，10表示最大。
  • 循环：自动触发/手动触发/停止


闪光测试用例：

图标 用例名称 预置条件 执行步骤 预期结果

 点击运行按钮，设备灯执行闪光光效 进入到effect界面，选择闪光光效 1、进入到 进入到effect界面，选择闪光光效
2、调节INT数值
3、选择类型：CCT、
4、调节FRQ、的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行闪光光效选择预设存储 进入到effect界面，选择闪光光效 1、进入到 进入到effect界面，选择闪光光效
2、调节INT数值
3、选择类型：CCT、
4、调节FRQ、的值
5、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息

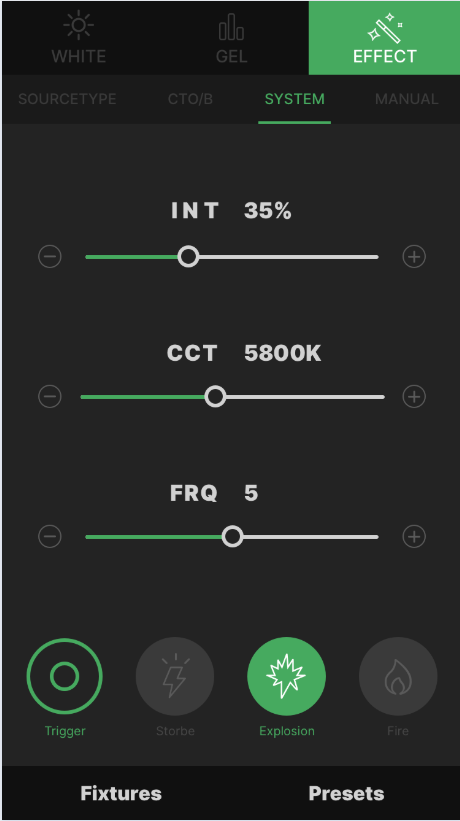

3.1.7.爆炸

爆炸的参数：

  • INT：爆炸的亮度从0%调整到100%。
  • 分类：CCT
  • 衰变：随机，1表示最慢，10表示最快。
  • 循环：手动触发


爆炸测试用例：

图标 用例名称 预置条件 执行步骤 预期结果



 点击运行按钮，设备灯执行爆炸光效 进入到effect界面，选择爆炸光效 1、进入到 进入到effect界面，选择爆炸光效
2、调节INT数值
3、选择类型：CCT
4、调节Decay的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行爆炸光效选择预设存储 进入到effect界面，选择爆炸光效 1、进入到 进入到effect界面，选择爆炸光效
2、调节INT数值
3、选择类型：CCT
4、调节Decay的值
5、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息

3.1.8.火光

火光的参数：

  • INT：火光的亮度从0%调整到100%。
  • 类别：暖光/自然/冷光
    • 暖光：1900K-2000K的随机色温
    • 自然：介于2100K至2200K之间的随机色温
    • 冷光：介于2500K-2600K之间的随机色温
  • FRQ：随机，1表示闪烁的程度最小，10表示最大
  • 循环：自动触发/手动触发/停止


火光测试用例：

图标 用例名称 预置条件 执行步骤 预期结果
control_fire_p@3x.png 点击运行按钮，设备灯执行火光光效 进入到effect界面，选择火光光效 1、进入到 进入到effect界面，选择火光光效
2、调节INT数值
3、选择类型：暖光/自然/冷光
4、调节FRQ的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行火光光效选择预设存储 进入到effect界面，选择火光光效 1、进入到 进入到effect界面，选择火光光效
2、调节INT数值
3、选择类型：暖光/自然/冷光
4、调节FRQ的值
5、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息

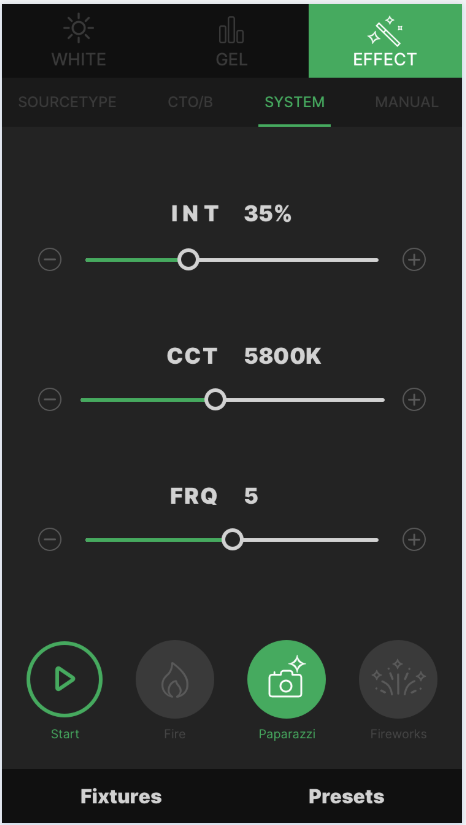

3.1.9.狗仔队

狗仔队的参数：

  • INT：狗仔队的亮度从0%调整到100%。
  • CCT：可以在色温之间调节闪电的冷暖
  • G/M：调节品红和绿色的色差
  • FRQ：1表示闪烁的程度最小，10表示最大。
  • 循环：自动触发/手动触发/停止


狗仔队测试用例：

图标 用例名称 预置条件 执行步骤 预期结果
control_paparazzi_p@3x.png 点击运行按钮，设备灯执行狗仔队光效 进入到effect界面，选择狗仔队光效 1、进入到 进入到effect界面，选择狗仔队光效
2、调节INT数值
3、调节CCT的数值
4、调节FRQ的值
5、点击按钮执行光效		 点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。
点击运行按钮，设备灯执行狗仔队光效选择预设存储 进入到effect界面，选择狗仔队光效 1、进入到 进入到effect界面，选择狗仔队光效
2、调节INT数值
3、调节CCT的数值
4、调节FRQ的值
5、点击按钮执行光效
6、点击灯光预设		 存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致，
定位光效 光效处于该模式下 1、点击设备灯进入定位 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息
