| Sidus Link_V1.0 | V1.0 | |||||
|---|---|---|---|---|---|---|
| 编制 | √ | 发布日期： | 暂定 | |||
| 发布 | ||||||
| 版本 | 作者 | 修改内容 | 评审号 | 变更控制号 | ||
| Old | 初始版本 |
1.1.CCT（色温）

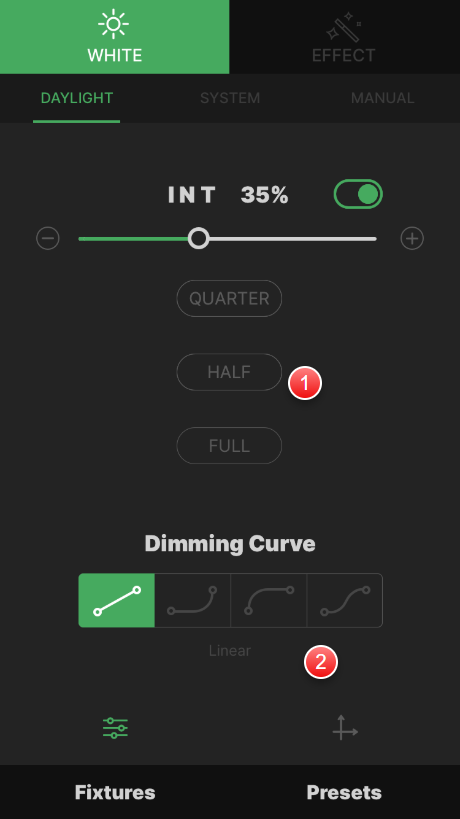

提供了两个使用CCT功能的界面：Slider和Touch-Bar，在Slider界面上控制，可以更改INT（亮度）CCT（色温），曲线和G/M(单色温没有该选项)。
INT（亮度）：将设备灯亮度充0%更改为100%，且有3个快捷按钮恶意用于快速设置亮度。
| 序号 | 名称 | 图标 | 说明 |
|---|---|---|---|
| 1 | 全光 |  |
设备灯的最大输出 |
| 2 | 减1档 |  |
设备灯的一半输出 |
| 3 | 减2档 |  |
设备灯的四分之一输出 |
Dimming Curve（曲线）：调节设备灯明暗强度的改变，支持四种曲线:Linear(线性曲线)、Exponential（对数曲线）、Logarithmic（指数曲线）、S-Curve（S曲线）。
| 序号 | 名称 | 图标 | 说明 |
|---|---|---|---|
| 1 | Linear(线性曲线) |  |
调暗时，将均匀的调整亮度 |
| 2 | Exponential（对数曲线） |  |
将亮度从0%调整至20%时，亮度会快速调整，当亮度从20%调整至100%时，亮度会平缓的调整。 |
| 3 | Logarithmic（指数曲线） |  |
将亮度从80%调整至100%时，亮度将会快速调整，将亮度从0%调整至80%，亮度调整将变得平缓。 |
| 4 | S-Curve（S曲线） |  |
在0%-20%和80%-100%暗淡时，亮度将快速调整，亮度会平缓的调整。 |

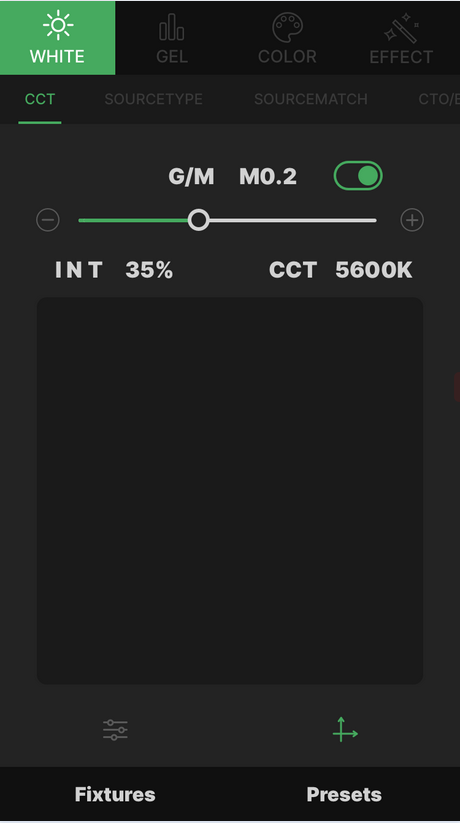

在Touch-Bar，可以进行触摸区域上滑动调整，上下滑动调整亮度，左右滑动调整色温。
CCT测试用例：
| 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|
| 调整INT亮度，设备灯要与APP数值一致 | 滑动APP上的亮度滑动杆 | 1、进入到Slider界面 2、滑动INT滑动杆 3、滑动到0%、50%、100%的位置 |
设备灯要对应显示相应的数值和亮度 |
| 调整CCT色温，设备灯要与APP数值一致 | 滑动APP上的色温滑动杆 | 1、进入到Slider界面 2、滑动CCT滑动杆 3、滑动到1800K、3200K、5600K、10000K的位置 |
设备灯要对应显示相应的数值和色温 |
| 调整G/M，设备灯要与APP数值一致 | 滑动APP上的G/M滑动杆 | 1、进入到Slider界面 2、滑动G/M滑动杆 3、滑动到G/M M1.0、G/M 0、G/M G1.0的位置 |
调节G/M的数值时，全彩设备灯会有色温上的转变 |
| 调整曲线，滑动亮度 | 选择界面曲线模式，滑动亮度滑动杆 | 1、进入到Slider界面 2、选择Linear(线性曲线)、Exponential（对数曲线）、Logarithmic（指数曲线）、S-Curve（S曲线） 3、滑动亮度 |
每种曲线对应设备灯的亮度方式也不一样： Linear(线性曲线)：调暗时，将均匀的调整亮度。Exponential（对数曲线）：将亮度从0%调整至20%时，亮度会快速调整，当亮度从20%调整至100%时，亮度会平缓的调整。 Logarithmic（指数曲线）：将亮度从80%调整至100%时，亮度将会快速调整，将亮度从0%调整至80%，亮度调整将变得平缓。 S-Curve（S曲线）：在0%-20%和80%-100%暗淡时，亮度将快速调整，亮度会平缓的调整。 |
| 调整各滑动条旁的微调按钮，设备灯要进行微调 | 点击各滑动杆旁的微调按钮 | 1、进入到Slider界面 2、点击INT滑动杆旁的-、+微调按钮 3、点击CCT滑动杆旁的-、+微调按钮 4、点击G/M滑动杆旁的-、+微调按钮 |
每次微调时，设备灯要进行对应的数值调整和显示，且数值与APP一致 |
| 点击APP设备开关按钮 | 关闭APP界面的开关 按钮 | 1、进入到Slider界面 2、点击INT数值旁的开关按钮 |
点击开关，开启或关闭，设备灯都要执行对应的指令 |
| CCT界面INT、CCT、曲线、G/M的定位 | 从CCT界面调整任意数值后退出 | 1、进入到Slider界面 2、调整该界面的任意数值后退出 3、点击该设备灯，进入到控制界面 |
如果设备灯在CCT界面，调整过数值后，退出或处于常亮状态，下次点击该设备灯进入到控制界面，要定位到准备的数值，包括，INT、CCT、曲线、G/M在内的准确数值 |
| 调节触控板的INT和CCT | 进入到Touch-Bar界面进行调整色温、亮度、G/M | 1、进入到Touch-Bar界面 2、上下滑动触控板 3、左右滑动触控板 4、滑动G/M滑动杆 |
上下滑动触控板，调整INT值，设备灯亮度要有对应的数值变化，及其亮度显示。 左右滑动触控板，调整CCT值，设备灯亮度要有对应的色温变化，及其冷暖比对 调节G/M的数值时，全彩设备灯会有色温上的转变 |
| 点击触控板的开关按钮 | 关闭Touch-Bar界面INT旁的开关 | 1、进入到Touch-Bar界面 2、点击INT旁的开关 |
点击开关，开启或关闭，设备灯都要执行对应的指令 |
| CCT界面INT、CCT、曲线、G/M的预设保存 | 从CCT界面调整任意数值后点击预设保存 | 1、进入到Slider界面 2、调整该界面的任意数值后，点击”灯光预设” 3、点击”保存到预设”，执行预设 4、点击保存的预设信息，进行跳转定位 |
调整CCT界面的任意数值进行”灯光预设”，执行预设后，设备灯显示与执行，要与APP上的数值前后一致（预设调整前的数值，和保存后进行预设跳转后界面的数值）。 |
| 定位光效 | 光效处于改模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致 |
2.系统光效（EFFECT）

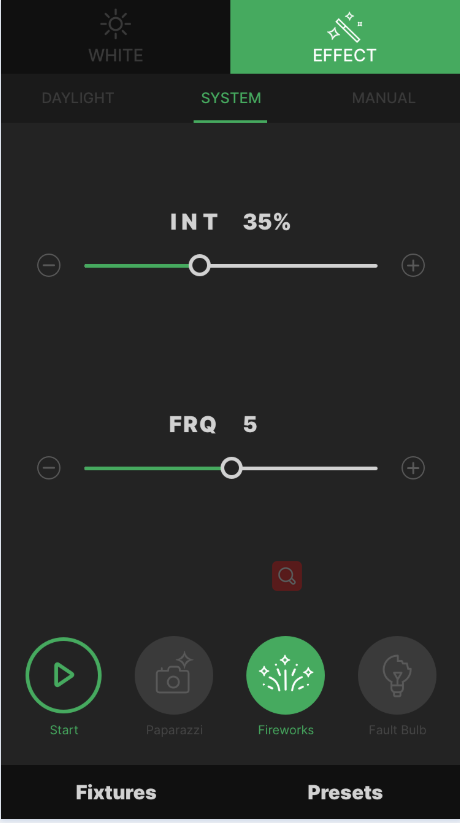

2.1.烟花
烟花效果的参数：
- INT：烟花的亮度从0%调整到100%。
- FRQ：随机，1表示烟花发生的机会最小，10表示最大。
- 按钮：自动开始/停止
烟花测试用例：
| 图标 | 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|---|
 |
点击运行按钮，设备灯执行烟花光效 | 进入到effect界面，选择烟花光效 | 1、进入到 进入到effect界面，选择烟花光效 2、调节INT数值 3、调节FRQ的值 4、点击按钮执行光效 |
点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。 |
| 点击运行按钮，设备灯执行烟花光效，选择预设存储 | 进入到effect界面，选择烟花光效 | 1、进入到 进入到effect界面，选择烟花光效 2、调节INT数值 3、调节FRQ的值 4、点击按钮执行光效 5、点击灯光预设 |
存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致， | |
| 定位光效 | 光效处于该模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息 |
2.2.故障灯泡
故障灯泡的参数：
- INT：故障灯泡的亮度从0%调整到100%。
- FRQ：随机，1表示闪烁的程度最小，10表示最大。
- 循环：自动触发/手动触发/停止
故障灯泡测试用例：
| 图标 | 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|---|
 |
点击运行按钮，设备灯执行故障灯泡光效 | 进入到effect界面，选择故障灯泡光效 | 1、进入到 进入到effect界面，选择故障灯泡光效 2、调节INT数值 3、调节FRQ的值 4、点击按钮执行光效 |
点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。 |
| 点击运行按钮，设备灯执行故障灯泡光效选择预设存储 | 进入到effect界面，选择故障灯泡光效 | 1、进入到 进入到effect界面，选择故障灯泡光效 2、调节INT数值 3、调节FRQ的值 5、点击灯光预设 |
存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致， | |
| 定位光效 | 光效处于该模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息 |

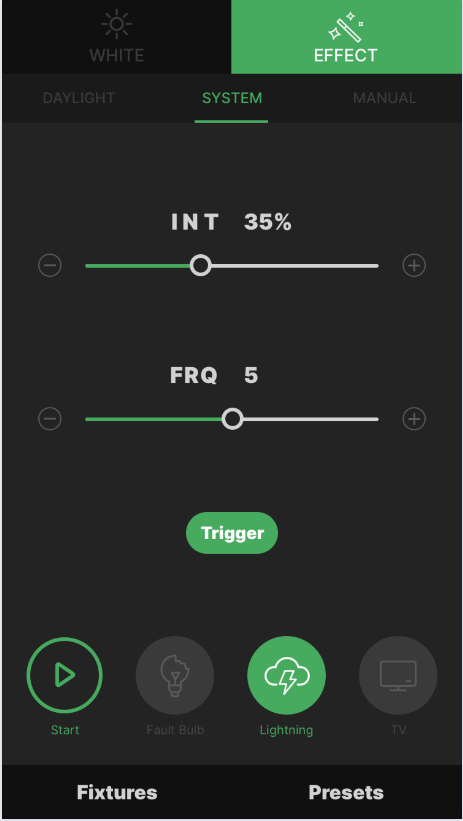

2.3.闪电
闪电的参数：
- INT：闪电的亮度从0%调整到100%。
- FRQ：随机，1表示闪烁的程度最小，10表示最大。
- 循环：自动触发/手动触发/停止
闪电测试用例：
| 图标 | 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|---|
 |
点击运行按钮，设备灯执行闪光光效 | 进入到effect界面，选择闪光光效 | 1、进入到 进入到effect界面，选择闪光光效 2、调节INT数值 3、选择类型：CCT、 4、调节FRQ的值 5、点击按钮执行光效 |
点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。 |
| 点击运行按钮，设备灯执行闪光光效选择预设存储 | 进入到effect界面，选择故障灯泡光效 | 1、进入到 进入到effect界面，选择故障灯泡光效 2、调节INT数值 3、选择类型：CCT、 4、调节FRQ的值 5、点击灯光预设 |
存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致， | |
| 定位光效 | 光效处于该模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息 |

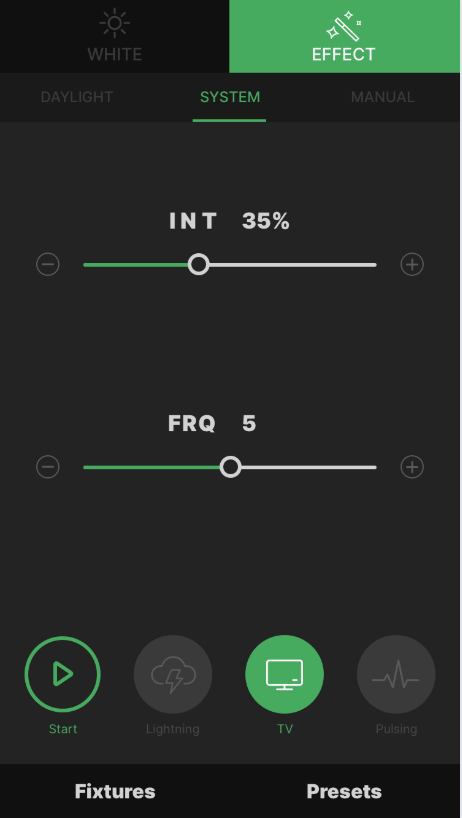

2.4.电视
电视的参数：
INT：电视的亮度从0%调整到100%。
速度**：1表示闪烁的程度最小，10表示最大
电视测试用例：
| 图标 | 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|---|
 |
点击运行按钮，设备灯执行闪光光效 | 进入到effect界面，选择闪光光效 | 1、进入到 进入到effect界面，选择闪光光效 2、调节INT数值 3、选择类型：CCT、 4、调节FRQ的值 5、点击按钮执行光效 |
点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。 |
| 点击运行按钮，设备灯执行闪光光效选择预设存储 | 进入到effect界面，选择故障灯泡光效 | 1、进入到 进入到effect界面，选择故障灯泡光效 2、调节INT数值 3、选择类型：CCT 4、调节FRQ的值 5、点击灯光预设 |
存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致， | |
| 定位光效 | 光效处于该模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息 |

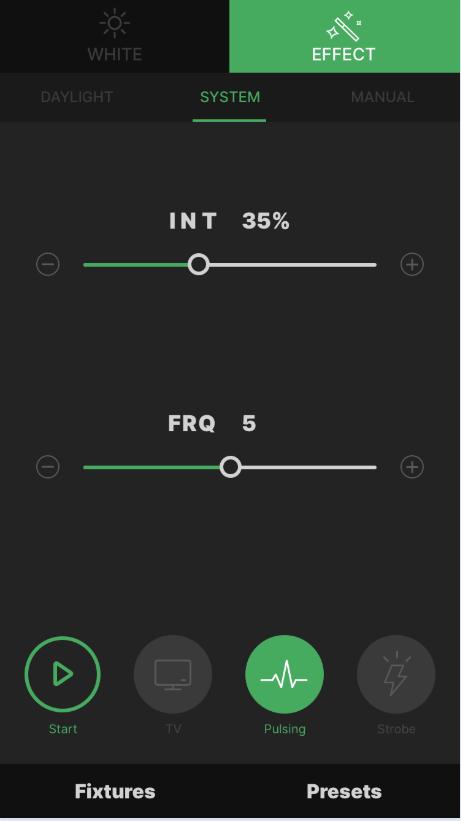

2.5.脉冲
脉冲的参数：
- INT：脉冲的亮度从0%调整到100%。
- FRQ：随机，1表示闪烁的程度最小，10表示最大。
- 循环：自动触发/手动触发/停止
脉冲测试用例：
| 图标 | 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|---|
 |
点击运行按钮，设备灯执行脉冲光效 | 进入到effect界面，选择脉冲光效 | 1、进入到 进入到effect界面，选择脉冲光效 2、调节INT数值 3、选择类型：CCT、 4、调节FRQ的值 5、点击按钮执行光效 |
点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。 |
| 点击运行按钮，设备灯执行脉冲光效选择预设存储 | 进入到effect界面，选择脉冲光效 | 1、进入到 进入到effect界面，选择脉冲光效 2、调节INT数值 3、选择类型：CCT、 4、调节FRQ的值 5、点击灯光预设 |
存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致， | |
| 定位光效 | 光效处于该模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息 |

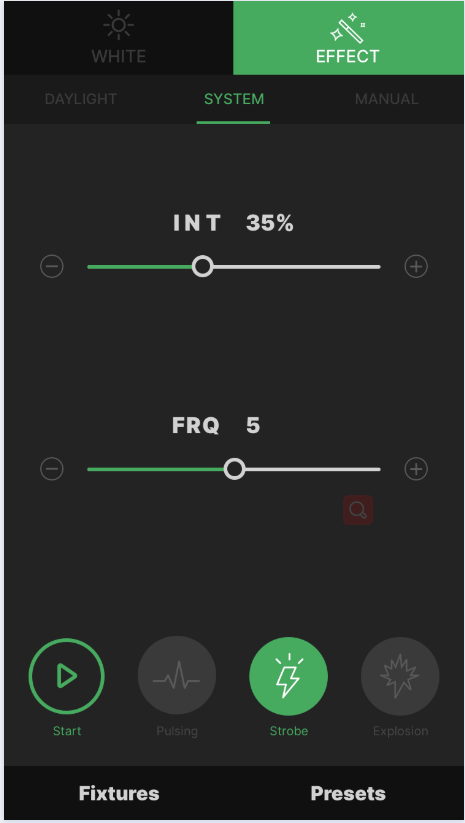

2.6.闪光
闪光的参数：
- INT：闪光的亮度从0%调整到100%。
- FRQ：随机，1表示闪烁的程度最小，10表示最大。
- 循环：自动触发/手动触发/停止
闪光测试用例：
| 图标 | 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|---|
 |
点击运行按钮，设备灯执行闪光光效 | 进入到effect界面，选择闪光光效 | 1、进入到 进入到effect界面，选择闪光光效 2、调节INT数值 3、选择类型：CCT、 4、调节FRQ、的值 5、点击按钮执行光效 |
点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。 |
| 点击运行按钮，设备灯执行闪光光效选择预设存储 | 进入到effect界面，选择闪光光效 | 1、进入到 进入到effect界面，选择闪光光效 2、调节INT数值 3、选择类型：CCT、 4、调节FRQ、的值 5、点击灯光预设 |
存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致， | |
| 定位光效 | 光效处于该模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息 |

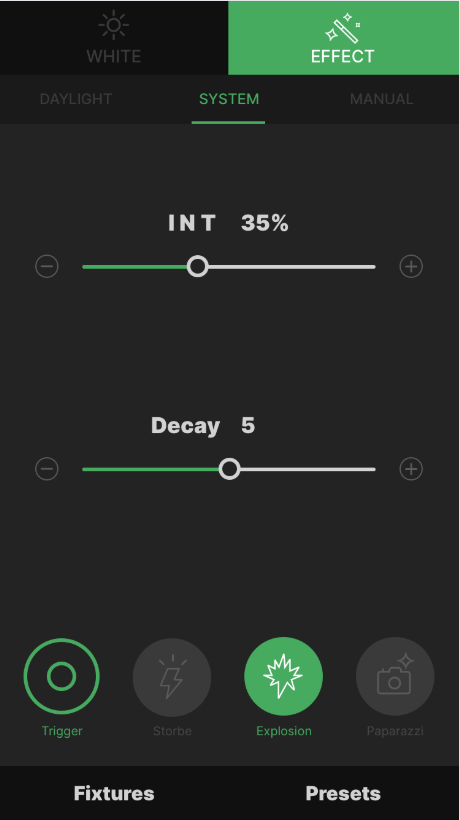

2.7.爆炸
爆炸的参数：
- INT：爆炸的亮度从0%调整到100%。
- 衰变：随机，1表示最慢，10表示最快。
- 循环：手动触发
爆炸测试用例：
| 图标 | 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|---|
 |
点击运行按钮，设备灯执行爆炸光效 | 进入到effect界面，选择爆炸光效 | 1、进入到 进入到effect界面，选择爆炸光效 2、调节INT数值 3、选择类型：CCT 4、调节Decay的值 5、点击按钮执行光效 |
点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。 |
| 点击运行按钮，设备灯执行爆炸光效选择预设存储 | 进入到effect界面，选择爆炸光效 | 1、进入到 进入到effect界面，选择爆炸光效 2、调节INT数值 3、选择类型：CCT 4、调节Decay的值 5、点击灯光预设 |
存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致， | |
| 定位光效 | 光效处于该模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息 |
2.8.狗仔队
狗仔队的参数：
- INT：狗仔队的亮度从0%调整到100%。
- FRQ：1表示闪烁的程度最小，10表示最大。
- 循环：自动触发/手动触发/停止
狗仔队测试用例：
| 图标 | 用例名称 | 预置条件 | 执行步骤 | 预期结果 |
|---|---|---|---|---|
 |
点击运行按钮，设备灯执行狗仔队光效 | 进入到effect界面，选择狗仔队光效 | 1、进入到 进入到effect界面，选择狗仔队光效 2、调节INT数值 3、调节CCT的数值 4、调节FRQ的值 5、点击按钮执行光效 |
点击执行按钮时，设备灯上显示的参数 要与APP上调节的一致，且APP实时调节变动参数，设备灯也要跟着变动一致，再次单击按钮，执行的光效停止。 |
| 点击运行按钮，设备灯执行狗仔队光效选择预设存储 | 进入到effect界面，选择狗仔队光效 | 1、进入到 进入到effect界面，选择狗仔队光效 2、调节INT数值 3、调节CCT的数值 4、调节FRQ的值 5、点击按钮执行光效 6、点击灯光预设 |
存储到预设界面时，点击存储的预设执行时，跳转正确，数值与存储前调整的一致，设备的数值与跳转后的一致， | |
| 定位光效 | 光效处于该模式下 | 1、点击设备灯进入定位 | 定位准确且与设备灯当前模式的界面，数值也要一致，且不能改变任何状态，包括其他界面的开关信息 |
