实战操作

blink功能实现LED灯闪烁

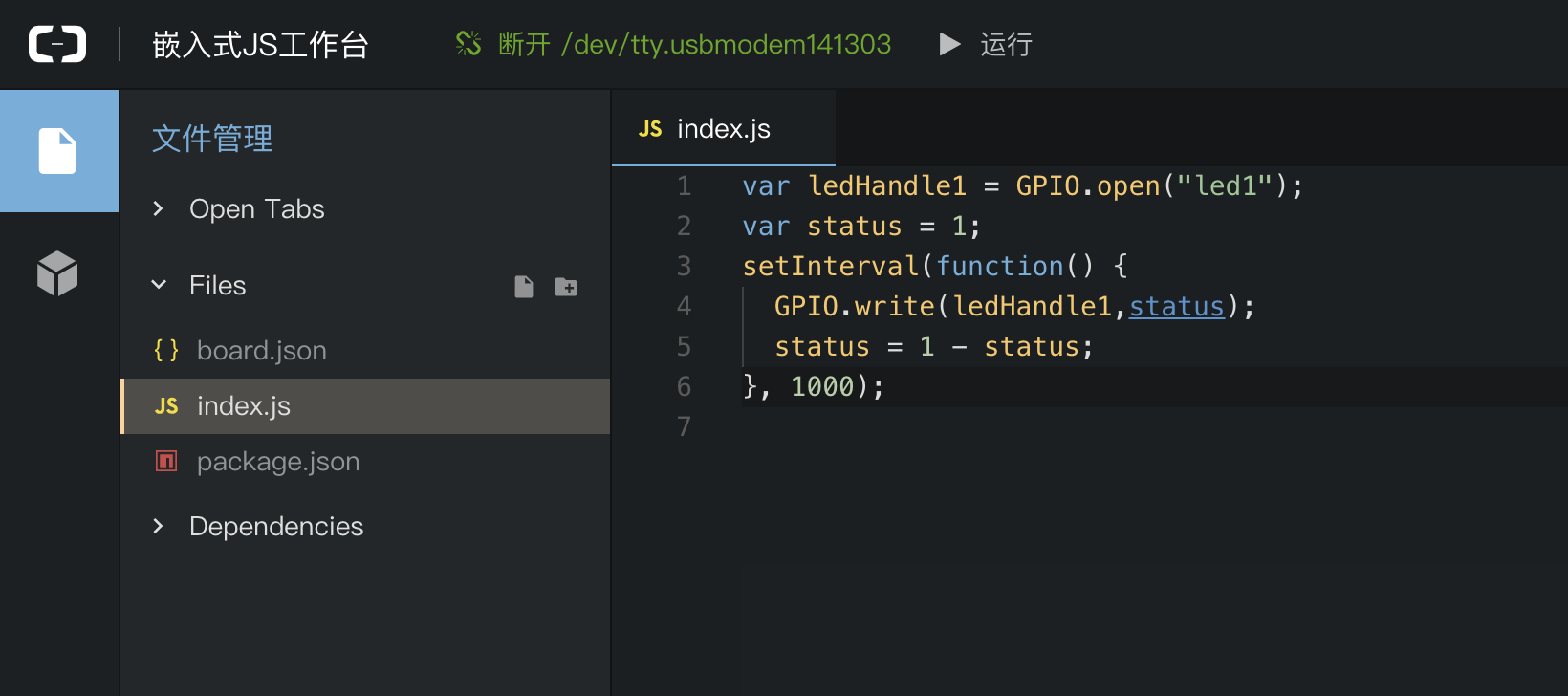

  1. 修改项目中index.js文件内容，使用JavaScript基于TinyEngine代码如下（编辑完成ctrl + s保存）：

实现一个LED Blink闪烁功能 - 图1

  1. var ledHandle1 = GPIO.open("led1");
  2. var initStatus = 1;
  3. setInterval(function() {
  4.   GPIO.write(ledHandle1,initStatus);
  5.   initStatus = 1 - initStatus;
  6. }, 1000);

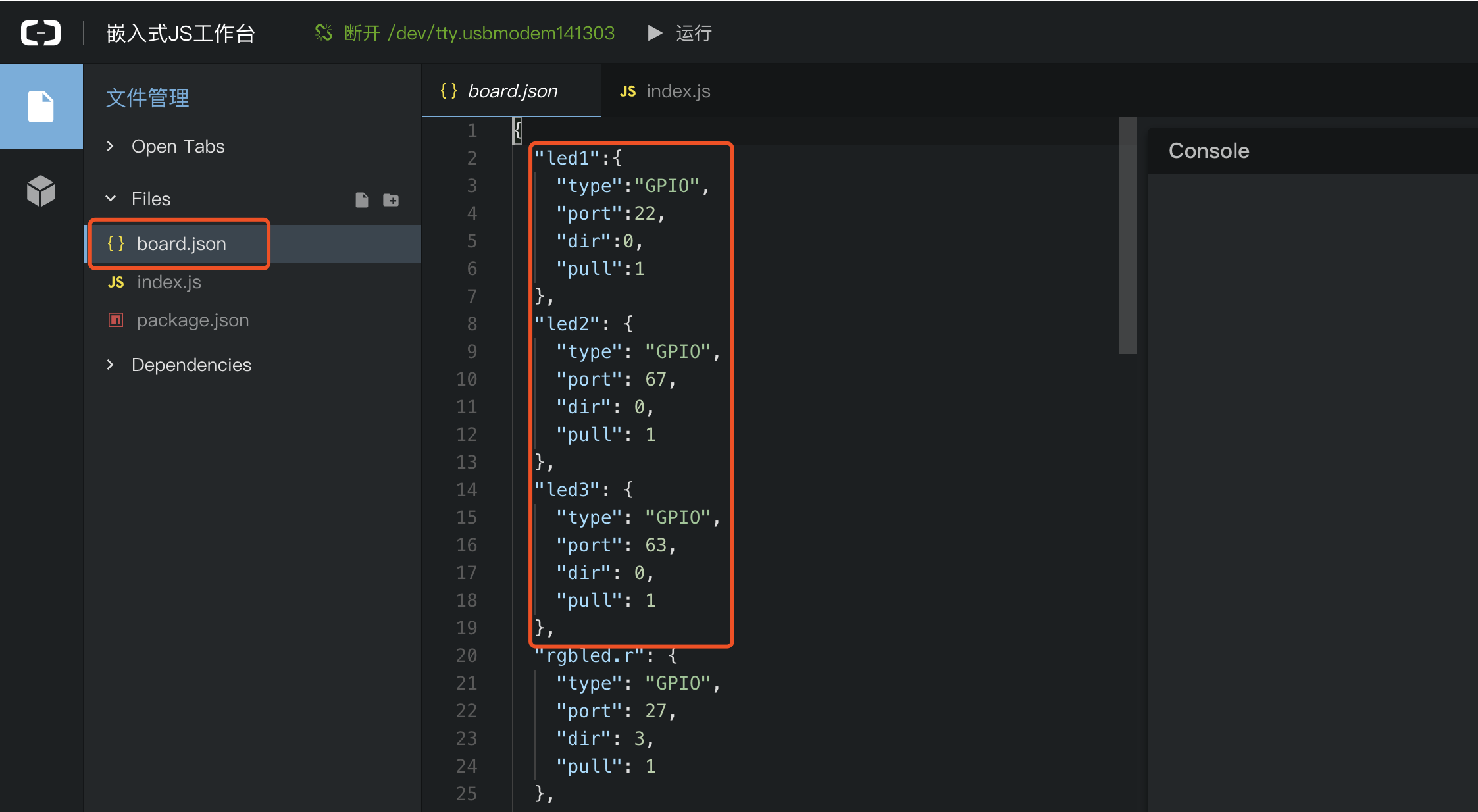

  1. 修改board.json文件内容，添加以下内容（ctrl + s保存）：

实现一个LED Blink闪烁功能 - 图2

  1. "led1":{
  2.     "type":"GPIO",
  3.     "port":22,
  4.     "dir":0,
  5.     "pull":1
  6.   },
  7.   "led2": {
  8.     "type": "GPIO",
  9.     "port": 67,
  10.     "dir": 0,
  11.     "pull": 1
  12.   },
  13.   "led3": {
  14.     "type": "GPIO",
  15.     "port": 63,
  16.     "dir": 0,
  17.     "pull": 1
  18.   },
  1. 点击IDE上方的“运行”，将代码下载到Developer Kit开发板，程序即被DeviceAgent下载到TinyEngine，稍等片刻即开始执行，Developer Kit开发板上的一盏LED开始闪烁。

从程序内容窥探JS工作台和TinyEngine的开发模式

  1. var ledHandle1 = GPIO.open("led1");

我们使用JavaScript变量var新建ledHandle1这个变量，GPIO是个啥？led1又是个啥?

  1. GPIO是TinyEngine的扩展对象（可以理解成是系统预先定义好的全局对象），GPIO对象实现了使用JavaScript语言操作硬件设备真实GPIO口的能力，API如下所示：
API 说明
GPIO.open(id) 功能：打开GPIO 参数：
id:和板级配置文件中的 id 保持一致 返回值：返回资源 handle
GPIO.close(handle) 功能：关闭 GPIO 参数：
handle:资源 handle，为 GPIO.open 的返回值; 返回值：0=ok other=fail
GPIO.write(handle,level) 功能：设置 GPIO 输出电压 参数：
handle:资源 handle，为 GPIO.open 的返回值; level：电平值，0或1
返回值：0=ok other=fail
GPIO.read(handle) 功能：获取 GPIO 输入电压 参数：
handle:资源 handle，为GPIO.open的返回值; 返回值：引脚电平值
GPIO.on(handle,edge,cb) 功能：GPIO 中断监听 参数： handle:资源 handle，为 GPIO.open 的返回值; edge:中断触发类型，”rising”上升沿触发,”falling”下降沿触发,”both”双边沿触发; cb：服务function; 返回值：0=ok other=fail
  1. 只理解GPIO这个对象是不够的，还需要知道led1是什么。在blink例程中，我们在board.json添加了led1到led3的JSON描述，JS工作台和TinyEngine使用board.json描述硬件的所有功能，包括GPIO、I2C、ADC、DAC等等，新增硬件外设，也需要在board.json中对外设进行配置，调用板载上的传感器等能力，也需要对board.json进行配置。关于board.json的描述，请参照：板级配置文件board.json使用说明.md
