此部分内容将介绍如何通过NodeMCU能力实现设备连接阿里云物联网平台，开发板与云平台通过标准MQTT进行连接，并实现Topic上行数据上报以及下行消息监听。

安装软件库

看过往期教程大概都知道，连接上阿里云物联网平台需要实现以下三部分：

设备可以上网
支持MQTT协议栈（可用MQTT收发消息）
若使用高级版Alink协议需要封装JSON数据（或使用高级版透传编写数据转换脚本在平台封装JSON数据）

为此，Arduino IDE中集成以上后1种软件库（ESP8266.h），剩下2个只需下载安装即可

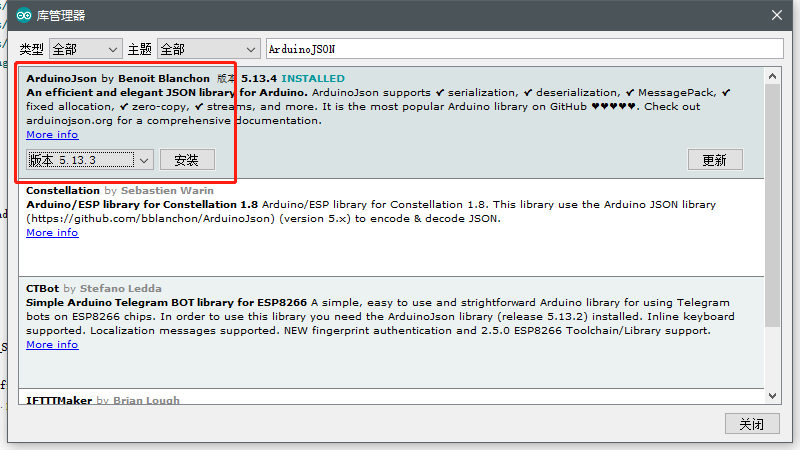

他们分别是：PubSubClient，ArduinoJson，点击项目->加载库->管理库进行库的搜索与安装。
注意ArduinoJson安装5.13.3版本（6.0版本需要对下面代码修改）

修改库

阿里云物联网平台对MQTT连接条件进行了要求，修改PubSubClient.h库内容，将最大包长MQTT_MAX_PACKET_SIZE改为512，保活时间MQTT_KEEPALIVE改为60。（修改完成不要忘记保存）

示例代码

连接上云示例代码如下，可参考注释理解：

#include <ESP8266WiFi.h>
#include <PubSubClient.h>
#include <ArduinoJson.h>
#define SENSOR_PIN    13
/* 连接您的WIFI SSID和密码，这个9个设备可以一致 */
#define WIFI_SSID         "yourssid"
#define WIFI_PASSWD       "yourwifipassword"
/* 产品的三元组信息，根据9个测试设备的三元组，每个设备都烧录不同的*/
#define PRODUCT_KEY       "yourproductKey"
#define DEVICE_NAME       "yourdeviceName"
#define DEVICE_SECRET     "yourdeviceSecret"
/* LD线上环境域名和端口号，不需要改 */
#define MQTT_SERVER       PRODUCT_KEY".iot-as-mqtt.cn-shanghai.aliyuncs.com"
#define MQTT_PORT         1883
#define MQTT_USRNAME      DEVICE_NAME "&" PRODUCT_KEY
// TODO: MQTT连接的签名信息，哈希加密请以"clientIdtestdeviceName"+设备名称+"productKey"+设备模型标识+“timestamp123456789”前往http://tool.oschina.net/encrypt?type=2进行加密
//clientId可以随意命名，以下为test，加密生成MQTT_PASSWD的秘钥为设备的deviceSecret
// HMACSHA1_SRC  clientIdtestdeviceNamehuman04productKeya1rezUVs103timestamp123456789
#define CLIENT_ID         "test|securemode=3,timestamp=123456789,signmethod=hmacsha1|"
#define MQTT_PASSWD       "e0748281f8db36e12cac478801318f95ae821ba7"
#define ALINK_BODY_FORMAT         "{\"id\":\"123\",\"version\":\"1.0\",\"method\":\"%s\",\"params\":%s}"
#define ALINK_TOPIC_PROP_POST     "/sys/" PRODUCT_KEY "/" DEVICE_NAME "/thing/event/property/post"
#define ALINK_TOPIC_PROP_POSTRSP  "/sys/" PRODUCT_KEY "/" DEVICE_NAME "/thing/event/property/post_reply"
#define ALINK_TOPIC_PROP_SET      "/sys/" PRODUCT_KEY "/" DEVICE_NAME "/thing/service/property/set"
#define ALINK_METHOD_PROP_POST    "thing.event.property.post"
unsigned long lastMs = 0;
WiFiClient    espClient;
PubSubClient  client(espClient);
//下行消息的回调函数
void callback(char *topic, byte *payload, unsigned int length)
{
    Serial.print("Message arrived [");
    Serial.print(topic);
    Serial.print("] ");
    payload[length] = '\0';
    Serial.println((char *)payload);
    if (strstr(topic, ALINK_TOPIC_PROP_SET))
    {
        StaticJsonBuffer<100> jsonBuffer;
        JsonObject& root = jsonBuffer.parseObject(payload);
        if (!root.success())
        {
            Serial.println("parseObject() failed");
            return ;
        }
    }
}
//wifi初始化连接函数
void wifiInit()
{
    WiFi.mode(WIFI_STA);
    WiFi.begin(WIFI_SSID, WIFI_PASSWD);
    while (WiFi.status() != WL_CONNECTED)
    {
        delay(1000);
        Serial.println("WiFi not Connect");
    }
    Serial.println("Connected to AP");
    Serial.println("IP address: ");
    Serial.println(WiFi.localIP());
    client.setServer(MQTT_SERVER, MQTT_PORT);   /* 连接WiFi之后，连接MQTT服务器 */
    client.setCallback(callback);
}
//mqtt连接检查函数
void mqttCheckConnect()
{
    while (!client.connected())
    {
        Serial.println("Connecting to MQTT Server ...");
        if (client.connect(CLIENT_ID, MQTT_USRNAME, MQTT_PASSWD))
        {
            Serial.println("MQTT Connected!");
            // client.subscribe(ALINK_TOPIC_PROP_POSTRSP);
            client.subscribe(ALINK_TOPIC_PROP_SET);
            Serial.println("subscribe done");
        }
        else
        {
            Serial.print("MQTT Connect err:");
            Serial.println(client.state());
            delay(5000);
        }
    }
}
//mqtt循环发送内容
void mqttIntervalPost()
{
    char param[32];
    char jsonBuf[128];
    sprintf(param, "{\"MotionAlarmState\":%d}", digitalRead(13));
    sprintf(jsonBuf, ALINK_BODY_FORMAT, ALINK_METHOD_PROP_POST, param);
    Serial.println(jsonBuf);
    client.publish(ALINK_TOPIC_PROP_POST, jsonBuf);
}
//初始化函数
void setup()
{
    pinMode(SENSOR_PIN,  INPUT);
    /* initialize serial for debugging */
    Serial.begin(115200);
    Serial.println("Demo Start");
    wifiInit();
}
//主函数
// the loop function runs over and over again forever
void loop()
{
    if (millis() - lastMs >= 5000)
    {
        lastMs = millis();
        mqttCheckConnect();
        /* 上报 */
        mqttIntervalPost();
    }
    client.loop();
    if (digitalRead(SENSOR_PIN) == HIGH){
    Serial.println("Motion detected!");
    delay(2000);
    }
    else {
    Serial.println("Motion absent!");
    delay(2000);
  }
}

生成连接秘钥信息

并非所有的MQTT认证都会被阿里云物联网平台的MQTT服务器通过，终端需要有以下三个信息完成设备合法性认证：

MQTT_USRNAME：DEVICE_NAME “&” PRODUCT_KEY组成
CLIENT_ID：test|securemode=3,timestamp=123456789,signmethod=hmacsha1|，前面的test可以任意
MQTT_PASSWD：clientId+设备clientId+deviceName+设备名称+productKey+设备模型标识+timestamp123456789组成的字符串以设备的deviceSecret为秘钥，在CLIENT_ID最后那个signmethod指定的加签加密算法下生成的字符串。

在线加密地址：http://tool.oschina.net/encrypt?type=2

例如client为hello，三元组分别为：

deviceName：deviceName
productKey：productKey
deviceSecret：deviceSecret

MQTT_USRNAME = DEVICE_NAME “&” PRODUCT_KEY = deviceName&productKey
CLIENT_ID：hello|securemode=3,timestamp=123456789,signmethod=hmacsha1|
MQTT_PASSWD：207e5076a0918b8bfe0ee5755e77e3cc4df572d0

补充参考材料
https://www.yuque.com/cloud-dev/iot-tech/mebm5g

连接阿里云平台

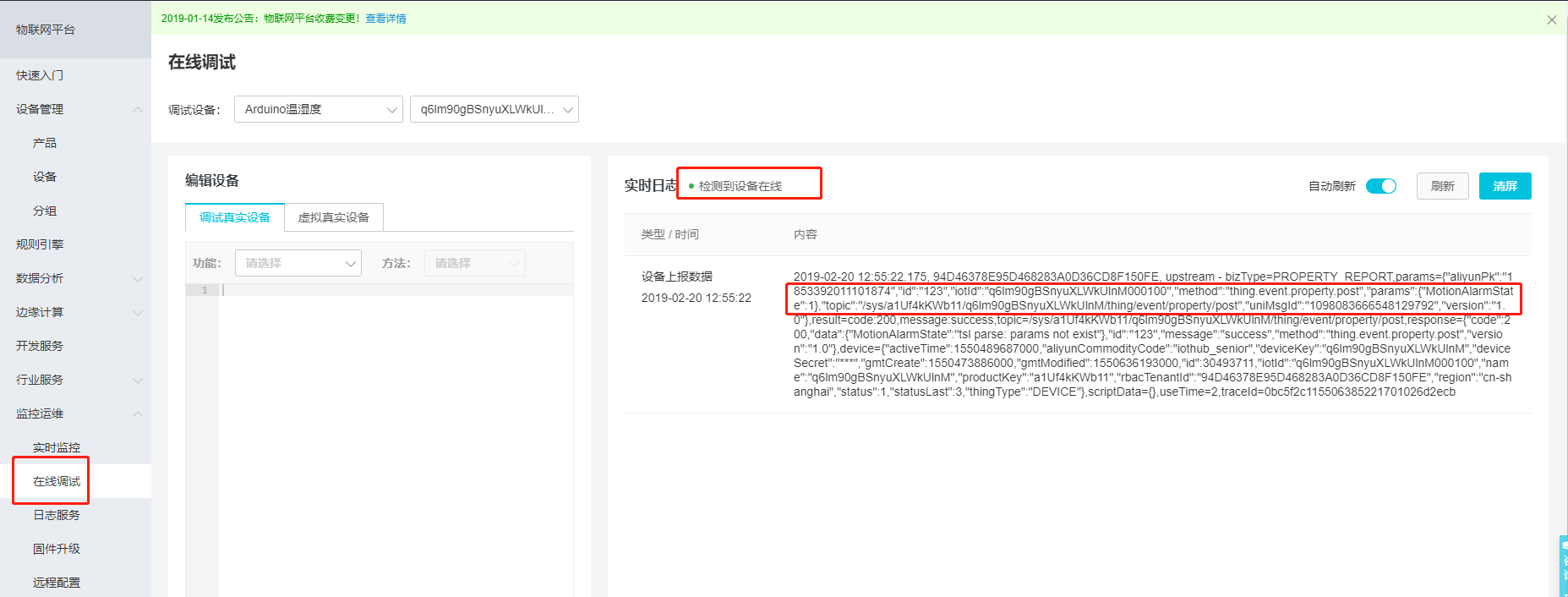

在阿里云物联网平台新建任意设备模型的产品，在产品下新建设备，将三元组生成信息修改至NodeMCU代码，编译下载运行，设备正常上线，并可通过在线调试获取到设备上报的原始信息。

Arduino代码解读

在setup()初始化函数中，首先设定了13号引脚GPIO13->D7引脚的INPUT模式（引脚映射对应下图），设置串口通讯波特率为115200（串口通讯速率），调用前面定义的wifi初始化函数（持续连接直到连接上为止）。
NodeMCU上云 - 图7

在loop（）函数中，每5秒进行一次MQTT消息上报，并将IO口内容读取到通过串口打印出来。

void loop()
{
    if (millis() - lastMs >= 5000)
    {
        lastMs = millis();
        mqttCheckConnect();
         Serial.println("start once!");
        /* 上报 */
        mqttIntervalPost();
    }
    client.loop();
    if (digitalRead(SENSOR_PIN) == HIGH){
        Serial.println("Motion detected!");
        delay(2000);
    }
    else {
        Serial.println("Motion absent!");
        delay(2000);
  }
}

mqttCheckConnect()函数负责对MQTT连接性进行检查，并在第一次连接或掉线后连接MQTT服务器，在连接成功后订阅了ALINK_TOPIC_PROP_SETTopic，以监听从服务器下行的属性set消息，若连接失败则5秒后重试。

//mqtt连接检查函数
void mqttCheckConnect()
{
    while (!client.connected())
    {
        Serial.println("Connecting to MQTT Server ...");
        if (client.connect(CLIENT_ID, MQTT_USRNAME, MQTT_PASSWD))
        {
            Serial.println("MQTT Connected!");
            // client.subscribe(ALINK_TOPIC_PROP_POSTRSP);
            client.subscribe(ALINK_TOPIC_PROP_SET);
            Serial.println("subscribe done");
        }
        else
        {
            Serial.print("MQTT Connect err:");
            Serial.println(client.state());
            delay(5000);
        }
    }
}

与平台数据交互部分在mqttIntervalPost()函数中进行，通过sprintf函数对数据进行封装和拼接，再将消息发送到属性上报Topic ALINK_TOPIC_PROP_POST，拼接的数据格式会在串口监视器打印出来。

{"id":"123","version":"1.0","method":"thing.event.property.post","params":{"MotionAlarmState":1}}

//mqtt循环发送内容
void mqttIntervalPost()
{
    char param[32];
    char jsonBuf[128];
    sprintf(param, "{\"MotionAlarmState\":%d}", digitalRead(13));
    sprintf(jsonBuf, ALINK_BODY_FORMAT, ALINK_METHOD_PROP_POST, param);
    Serial.println(jsonBuf);
    client.publish(ALINK_TOPIC_PROP_POST, jsonBuf);
}

关于PubSubClient.h包API内容可以参见https://pubsubclient.knolleary.net/api.html
