接着 [demo2].进阶啦，来一个可以移动的多边形吧 的代码继续

用线性代数的思维来构建多边形

1. 删掉不再需要的代码

  1. // //v0, v1, v2, v3, v4 相对于v0的相对位置
  2. // GLfloat relate_tops[15] = { }; //删掉
  3. // //v0, v1, v2, v3, v4 的新位置
  4. // GLfloat movie_tops[15] = { }; //删掉
  6. // GLfloat blockX = movie_tops[0]; //删掉
  7. // GLfloat blockY = movie_tops[1]; //删掉
  8. // blockY = blockY + stepSize;//这一系列的全部删掉
  10. // for (int i = 0 ; i < 15; i++) { // 从这里开始删掉
  11. //     if (i % 3 == 0) {
  12. //         movie_tops[i] = relate_tops[i] + blockX;
  13. //     } else if (i % 3 == 1) {
  14. //         movie_tops[i] = relate_tops[i] + blockY;
  15. //     } else {
  16. //         movie_tops[i] = 0;
  17. //     }
  19. // //        printf("%.01f", movie_tops[i]);
  20. // } // 到这里结束 全部删掉
  21. //for (int i = 0 ; i < 15; i++) {
  22.   //      movie_tops[i] = vTops[i];
  23.     //    relate_tops[i] = vTops[i] - vTops[i % 3];
  24.       //  printf("%.01f - %0.1f\n", movie_tops[i], relate_tops[i]);
  25. //    }

2. 将vTops设置为全局变量（放到triangleBatch下面）

2. 将SpecialKeys函数中的movie_tops修改为vTops

  1. //triangleBatch.CopyVertexData3f(movie_tops);
  2. triangleBatch.CopyVertexData3f(vTops);
  1. Run一下，五边形正常，按键全部无效

4. 接着开始准备矩阵算法，我们需要设置一个全局的x和y的向量参数

  1. GLfloat xPos = 0.0f;
  2. GLfloat yPos = 0.0f;

5. 在SpecialKeys中，根据移动的方向去改变这个向量的大小

  1. switch (key) {
  2.     //方向键 上
  3. case GLUT_KEY_UP:
  4.     yPos += stepSize;
  5. break;
  6.     //方向键 下
  7. case GLUT_KEY_DOWN:
  8.     yPos -= stepSize;
  9. break;
  10.     //方向键 左
  11. case GLUT_KEY_LEFT:
  12.     xPos -= stepSize;
  13. break;
  14.     //方向键 右
  15. case GLUT_KEY_RIGHT:
  16.     xPos += stepSize;
  17. break;
  18.     //键盘 i 上
  19. case 105:
  20.     yPos += stepSize;
  21. break;
  22.     //键盘 k 下
  23. case 107:
  24.     yPos -= stepSize;
  25. break;
  26.     //键盘 < 下
  27. case 44:
  28.     yPos -= stepSize;
  29. break;
  30.     //键盘 j 左
  31. case 106:
  32.     xPos -= stepSize;
  33. break;
  34.     //键盘 l 右
  35. case 108:
  36.     xPos += stepSize;
  37. break;
  38.     //键盘 u 左上
  39. case 117:
  40.     yPos += stepSize;
  41.     xPos -= stepSize;
  42. break;
  43.     //键盘 o 右上
  44. case 111:
  45.     yPos += stepSize;
  46.     xPos += stepSize;
  47. break;
  48.     //键盘 m 左下
  49. case 109:
  50.     yPos -= stepSize;
  51.     xPos -= stepSize;
  52. break;
  53.     //键盘 > 右下
  54. case 46:
  55.     yPos -= stepSize;
  56.     xPos += stepSize;
  57. break;
  59. default:
  60.     printf("Unwork Key %d\n", key);
  61.     break;
  62. }
  1. 这样，对键盘的响应时间就完成了，当然，这个时候Run还是无法操作的，因为vTops并没用发生任何变化，我们只是对向量xPos，yPos进行了操作，因此，我们需要将向量应用到vTops中，这个时候就轮到矩阵登场了（线性代数）锵～锵～锵～

6. 在RenderScene中，新建一个局部变量，它是一个4*4的矩阵

  1. M3DMatrix44f mFinalTransform;

7. 这个值用于存放最终的结果（使用方法类似于NSError，用的时候千万别加上&，会报错的 T.T）

  1. M3DMatrix44f mTransfromMatrix;

8. 这个值用于存放每次变化后相对于原点的向量结果，使用方式同上然后把向量代入平移的矩阵算法中

  1. m3dTranslationMatrix44(mTransfromMatrix, xPos, yPos, 0.0f);

9. 这样就能在每次刷新的时候得到相对于原点的向量结果，然后将这个结果提交给固定着色器，先试下会发生什么

  1. //单元着色器, 并设置着色器的颜色
  2.   //  shaderManager.UseStockShader(GLT_SHADER_IDENTITY, vPencil); //改成下面的样子
  3. shaderManager.UseStockShader(GLT_SHADER_FLAT, mTransfromMatrix, vPencil);

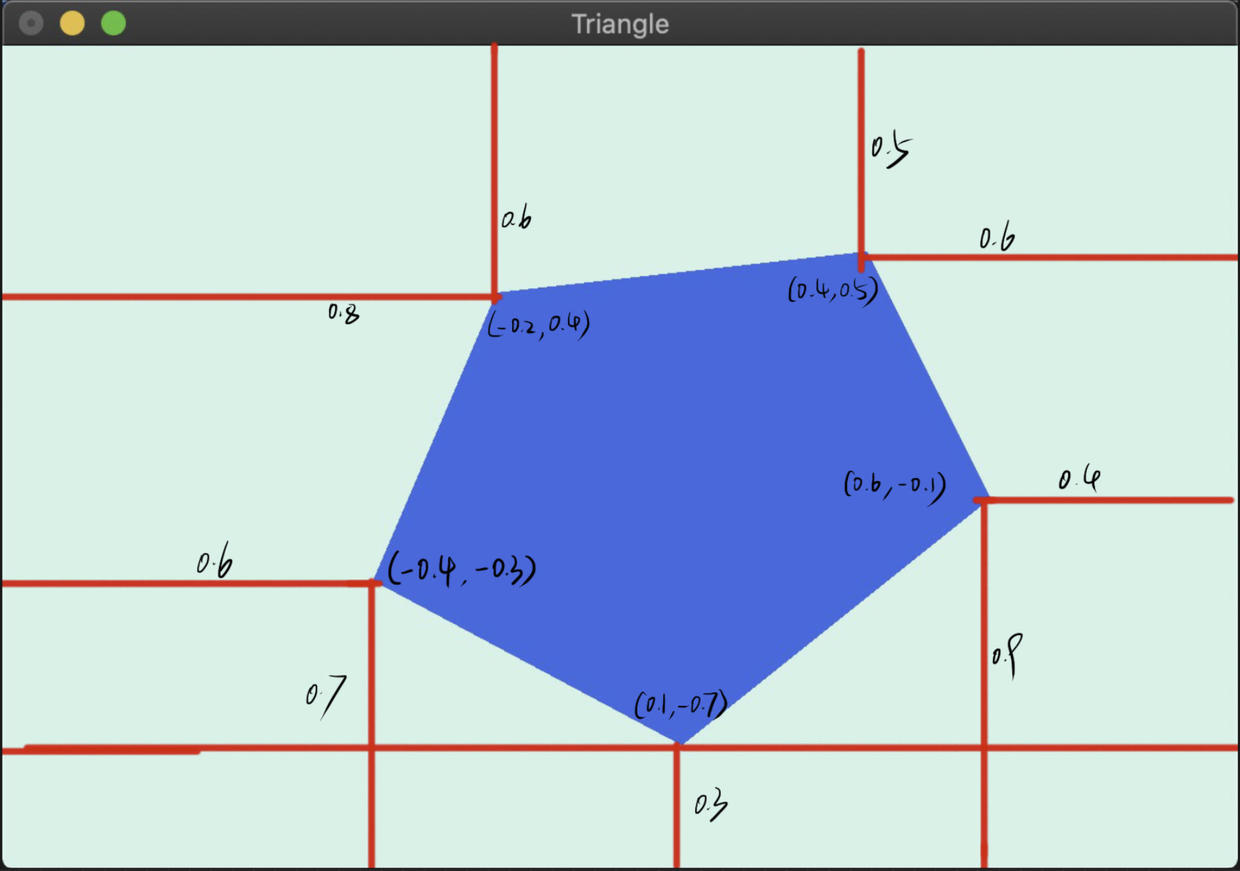

10. Run一下，发现图形已经可以正常移动了，但是边界检测器却失效了，无法检测边界，这时候我们就需要修改边界条件了[demo3].再进阶一次，数学与代码的完美碰撞 - 图2
根据这张图，我们可以看到，向左最多可以移动0.6的距离，向上最多可以移动0.5的距离，向右最多可以移动0.4的距离，向下最多只能移动0.3的距离，那么换成向量则是

  1. //    for (int i = 0; i < 15; i++) {
  2. //        if (tem_point[i] > 1 || tem_point[i] < -1) {
  3. //            return;
  4. //        }
  5. //    } 替换成下面的
  7. if (xPos <= -0.6) {
  8.     xPos = -0.6;
  9. } else if (xPos >= 0.4) {
  10.     xPos = 0.4;
  11. }
  13. if (yPos >= 0.5) {
  14.     yPos = 0.5;
  15. } else if (yPos <= -0.3) {
  16.     yPos = -0.3;
  17. }

11. 再Run一遍，然后移动，边界碰撞就出现了，完美！ 👏👏👏👏

12. 但是每次都要这样手动去算，我不要！所以我们先创建4个全局变量，用于保存4个极值（就是到四条边的距离了）

  1. GLfloat distanceRight = 1.0f;
  2. GLfloat distanceLeft = -1.0f;
  3. GLfloat distanceTop = 1.0f;
  4. GLfloat distanceBottom = -1.0f;

13. 为什么要这样设置初始值呢？因为如果是0的话，就会卡在原点不动了，这个和下面的边界条件的判断相关然后在SetupRC中将它们计算出来

  1. for (int i = 0; i < 15; i++) {
  2.         if (i % 3 == 0) {
  3.             if (-1 - vTops[i] > distanceLeft) {
  4.                 distanceLeft = -1 - vTops[i];
  5.             }
  6.             if (1 - vTops[i] < distanceRight) {
  7.                 distanceRight = 1 - vTops[i];
  8.             }
  9.         } else if (i % 3 == 1) {
  10.             if (1 - vTops[i] < distanceTop) {
  11.                 distanceTop = 1 - vTops[i];
  12.             }
  13.             if (-1 - vTops[i] > distanceBottom) {
  14.                 distanceBottom = -1 - vTops[i];
  15.             }
  16.         }
  17.     }

14. 然后再将碰撞的条件改为

  1. //    if (xPos <= -0.6) {
  2. //        xPos = -0.6;
  3. //    } else if (xPos >= 0.4) {
  4. //        xPos = 0.4;
  5. //    }
  6. //
  7. //    if (yPos >= 0.5) {
  8. //        yPos = 0.5;
  9. //    } else if (yPos <= -0.3) {
  10. //        yPos = -0.3;
  11. //    }
  12. //
  13. if (xPos <= distanceLeft) {
  14.     xPos = distanceLeft;
  15. } else if (xPos >= distanceRight) {
  16.     xPos = distanceRight;
  17. }
  19. if (yPos >= distanceTop) {
  20.     yPos = distanceTop;
  21. } else if (yPos <= distanceBottom) {
  22.     yPos = distanceBottom;
  23. }

15. 然后Run起来，完美！！！！demo点这里下载啦

让图像拥有旋转的能力吧

问题又双叒叕来了，如果我想让它旋转呢？

1. 设置一个全局变量，用来记录当前的旋转角度（0 ～ 360）再设置一个全局变量用来设置每次旋转角度（旋转的步长？旋长？旋度？）

  1. GLFloat angel = 0.0f;
  2. GLfloat stepAngel = 10.0f;

2. 在SpecialKeys中新监测两个Key，用于设置左旋右旋,就 “{“和”}”吧

  1. //左旋
  2. case 91:
  3.     angel = angel + stepAngel;
  4.     if (angel < 0) {
  5.         angel = angel - 360;
  6.     }
  7. break;
  8.     //右旋
  9. case 93:
  10.     angel = angel - stepAngel;
  11.     if (angel > 360) {
  12.         angel = angel + 360;
  13.     }
  14. break;

要注意，OpenGL的角度是逆时针旋转的，所以右旋得减，左旋得加

3. 然后在RenderScene中，新建一个旋转的矩阵，将当前旋转的角度放入矩阵中进行运算

  1. M3DMatrix44f mRotationMartix;
  3. // mRotationMartix 矩阵计算结果
  4. // m3dDegToRad(angel) 当前旋转的角度
  5. // 0, 0, 1 绕 (0,0,0) -> (0, 0, 1) 这条射线旋转，也就是绕Z轴旋转， 如果想绕x轴旋转就传 1, 0, 0
  6. m3dRotationMatrix44(mRotationMartix, m3dDegToRad(angel), 0, 0, 1);

4. 然后将前面的平移矩阵和旋转矩阵合并起来,并将结果存入上面设置了完全没用过的mFinalTransform中，就得到最终的矩阵了

  1. m3dMatrixMultiply44(mFinalTransform, mTransfromMatrix, mRotationMartix);

5. 最后，将着色器的绘制矩阵替换为最终矩阵

  1. //    shaderManager.UseStockShader(GLT_SHADER_FLAT, mTransfromMatrix, vPencil);
  2. shaderManager.UseStockShader(GLT_SHADER_FLAT, mFinalTransform, vPencil);
  1. run一下，棒～  👏👏👏👏👏👏👏

5. 然后将旋转的轴更换下试试

  1. //m3dRotationMatrix44(mRotationMartix, m3dDegToRad(angel), 0, 0, 1);
  2. m3dRotationMatrix44(mRotationMartix, m3dDegToRad(angel), 1, 0, 0);
  1. Run，成功绕着x轴旋转，棒～ 👏👏👏👏👏👏👏
    点这里下Demo啦
