[2].从计算机如何显示图片开始

计算机的渲染流程

计算机显示一张图片，要先拿到图片数据，在通过特定的方式将图片显示到显示器上，显示器的画面是由一个一个像素点所构成的，显示器可显示的像素越多，分辨率就越高，画面就越精细，同样的屏幕区域内能显示的信息也越多，但对硬件的要求也就越高，能耗也越大。

图片获取流程

现代计算机，一般会将图片以压缩格式（jpg、png）存放在服务器或磁盘里，需要使用这张图片时，CPU会首先去解压缩这张图片（解码），解压完成后，会得到一种中间状态的图片格式（在iOS系统中，会转化为位图，在其他系统中，会根据特定厂商的需求转换为其他格式），再对它进行光栅化处理，便得到了后续步骤需要使用的图片数字信号

图片显示流程

图片的显示主要是将内存中的图片数字信号显示在显示器上，这个过程是通过显示控制器的扫描进行显示的

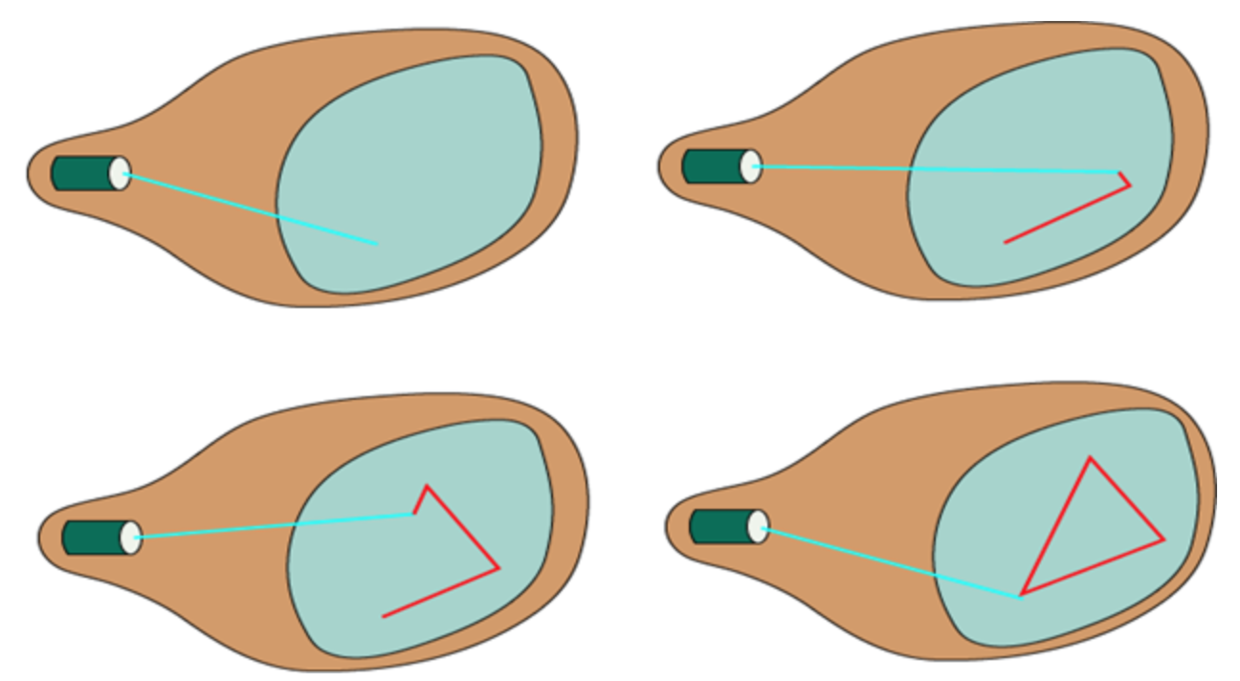

1. 早期随机扫描显示

随机扫描系统使用像铅笔一样工作的电子束在CRT屏幕上创建线条图像。图片是由一系列直线段构成的。通过指示光束从屏幕上的一个点移动到下一个点, 在屏幕上绘制每个线段, 在该点上其x和y坐标定义每个点。画完图后。系统循环回到第一行, 并每秒设计图像的所有行30至60次。

2. 光栅扫描显示（类似于打印机，一行一行打印）

光栅扫描显示基于对像素的强度控制, 该像素以屏幕上称为“光栅”的矩形框的形式出现。开和关像素的信息存储在刷新缓冲区或帧缓冲区中。

1. 简单的光栅扫描渲染流程

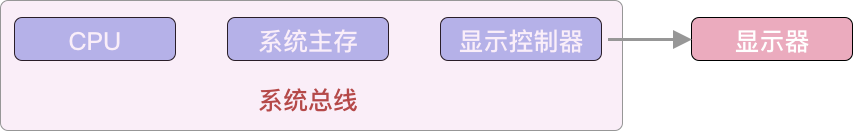

2. 常用光栅扫描显示系统结构

3. 高级光栅扫描显示系统结构

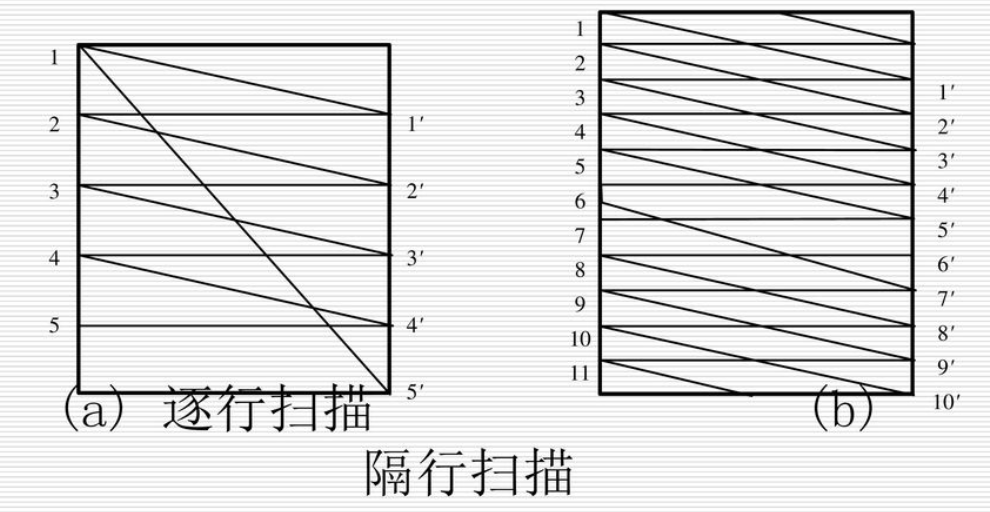

4. 两种扫描方式

• 逐行扫描（也称为非交错扫描）
  每一帧图像由电子束顺序地一行接着一行连续扫描而成，这种扫描方式称为逐行扫描。
  优点：经逐行扫描出来的画面清晰无闪烁，动态失真较小。
  缺点：画面会突变，网络不好的情况下图片会失真，对环境的要求高
• 隔行扫描
  优点：对带宽的要求较低，保证了视频的帧率
  缺点：行间闪烁，视频清晰度降低
