一、高可用介绍

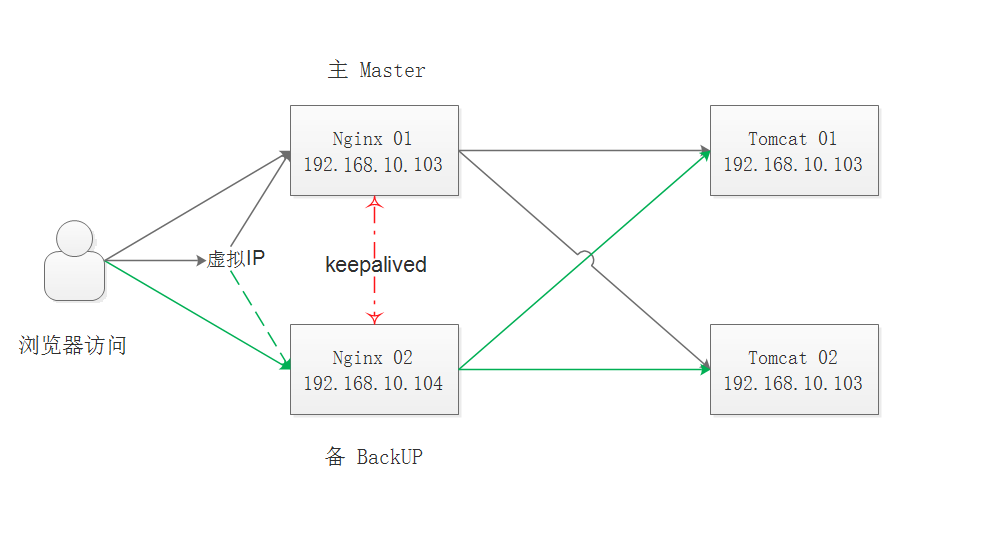

用户通过虚拟IP访问Web服务，keepalived使用脚本自动检测Nginx 01的测存活状态，如果Nginx 01挂掉，自动切换至Nginx 02提供访问服务


二、高可用配置示例

环境准备：
Nginx01：192.168.10.103
Nginx02：192.168.10.104

Tomcat01：192.168.10.103
Tomcat02：192.168.10.104

192.168.10.103和192.168.10.104两台服务器都安装keepalived软件、
[root@hadoop103 ~]# yum -y install keepalived
[root@hadoop104 ~]# yum -y install keepalived
（配置文件所在位置：/etc/keepalived/keepalived.conf）

预设虚拟IP为：192.168.10.100

三、Keepalived+Nginx（主从模式）

在103/104f服务器上分别修改keepalived主配置文件：
[root@hadoop103 ~]# cd /etc/keepalived/
[root@hadoop103 keepalived]# vim /etc/keepalived/keepalived.conf

  1. global_defs {
  2.    notification_email {
  3.      acassen@firewall.loc
  4.      failover@firewall.loc
  5.      sysadmin@firewall.loc
  6.    }
  7.    notification_email_from Alexandre.Cassen@firewall.loc
  8.    smtp_server 192.168.10.103
  9.    smtp_connect_timeout 30
  10.    router_id LVS_DEVEL                                     # 访问到的主机（/etc/hosts文件里添加“127.0.0.1 LVS_DEVEL”配置行）
  11. }
  13. vrrp_script chk_http_port {
  15.     script "/usr/local/src/nginx_check.sh" # 检测Nginx存活脚本文件
  17.     interval 2                                                             # 检测脚本执行的间隔
  19.     weight 2
  20. }
  22. vrrp_instance VI_1 {
  23.     state MASTER                                                         # 备份服务器上将 MASTER 改为 BACKUP
  24.     interface ens33                                                 # 网卡
  25.     virtual_router_id 51                                         # 主、备机的 virtual_router_id 必须相同
  26.     priority 100                                                         # 主、备机取不同的优先级，主机值较大，备份机值较小
  27.     advert_int 1                                                         # 服务器存活心跳检测，间隔1S
  28.     authentication {                                                 # 权限校验方式，PASS类型/密码：PASS/1111
  29.         auth_type PASS
  30.         auth_pass 1111
  31.     }
  32.     virtual_ipaddress {
  33.         192.168.10.100                                             # VRRP H 虚拟地址 （虚拟IP地址）
  34.     }
  35. }

在104服务器上：
[root@hadoop104 ~]# cd /etc/keepalived/
[root@hadoop104 keepalived]# vim /etc/keepalived/keepalived.conf

  1. global_defs {
  2.    notification_email {
  3.      acassen@firewall.loc
  4.      failover@firewall.loc
  5.      sysadmin@firewall.loc
  6.    }
  7.    notification_email_from Alexandre.Cassen@firewall.loc
  8.    smtp_server 192.168.10.104
  9.    smtp_connect_timeout 30
  10.    router_id LVS_DEVEL                                         # 访问到的主机（/etc/hosts文件里添加“127.0.0.1 LVS_DEVEL”配置行）
  11. }
  13. vrrp_script chk_http_port {
  15.     script "/usr/local/src/nginx_check.sh" # 检测Nginx存活脚本文件
  17.     interval 2                                                             # 检测脚本执行的间隔，2s
  19.     weight 2
  20. }
  22. vrrp_instance VI_1 {
  23.     state MASTER                                                         # 备份服务器上将 MASTER 改为 BACKUP
  24.     interface ens33                                                 # 网卡
  25.     virtual_router_id 51                                         # 主、备机的 virtual_router_id 必须相同
  26.     priority 99                                                         # 主、备机取不同的优先级，主机值较大，备份机值较小
  27.     advert_int 1
  28.     authentication {
  29.         auth_type PASS
  30.         auth_pass 1111
  31.     }
  32.     virtual_ipaddress {
  33.         192.168.10.100                                             # VRRP H 虚拟地址 （虚拟IP地址）
  34.     }
  35. }

编写Nginx存活检测脚本：（在103、104服务器上）
[root@hadoop103 keepalived]# vim /usr/local/src/nginx_check.sh

  1. #!/bin/bash
  4. A=`ps -C nginx –no-header |wc -l`
  5. if [ $A -eq 0 ];then
  6.     /usr/local/nginx/sbin/nginx
  7.     sleep 2
  8.     if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then
  9.         killall keepalived
  10.     fi
  11. fi

104服务器上：
[root@hadoop104 keepalived]# vim /usr/local/src/nginx_check.sh

  1. #!/bin/bash
  4. A=`ps -C nginx –no-header |wc -l`
  5. if [ $A -eq 0 ];then
  6.     /usr/local/nginx/sbin/nginx
  7.     sleep 2
  8.     if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then
  9.         killall keepalived
  10.     fi
  11. fi

分别启动nginx、keepalived
[root@hadoop103 keepalived]# systemctl start keepalived.service
[root@hadoop103 keepalived]# systemctl status keepalived.service

[root@hadoop104 keepalived]# systemctl start keepalived.service
[root@hadoop104 keepalived]# systemctl status keepalived.service

浏览器访问nginx测试高可用：
在103服务器上：（将主机名和 IP 写入/usr/local/nginx/html/index.html文件）
[root@hadoop103 ~]# echo “hostname ifconfig ens33 |sed -n 's#.*inet \(.*\)netmask.*#\1#p'“ >/usr/local/nginx/html/index.html
[root@hadoop103 ~]# cd /usr/local/nginx/sbin/
[root@hadoop103 sbin]# ./nginx -s reload

在104服务器上：（将主机名和 IP 写入/usr/local/nginx/html/index.html文件）
[root@hadoop104 ~]# echo “hostname ifconfig ens33 |sed -n 's#.*inet \(.*\)netmask.*#\1#p'“ >/usr/local/nginx/html/index.html
[root@hadoop104 ~]# cd /usr/local/nginx/sbin/
[root@hadoop104 sbin]# ./nginx -s reload

浏览器访问虚拟IP：http://192.168.10.100/

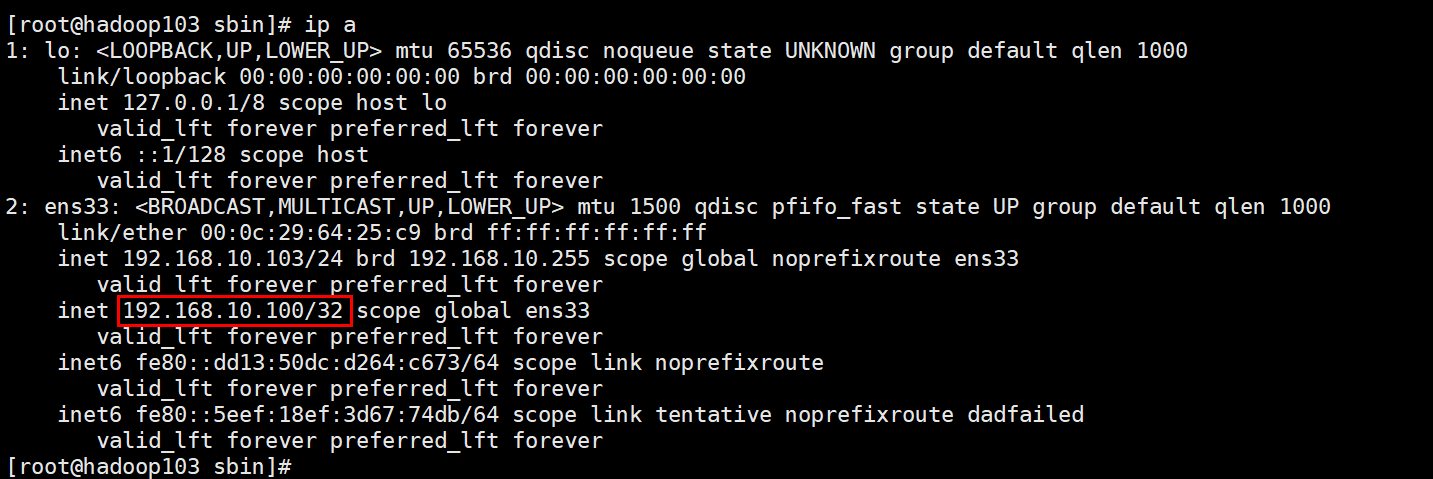

[root@hadoop103 sbin]# ip address

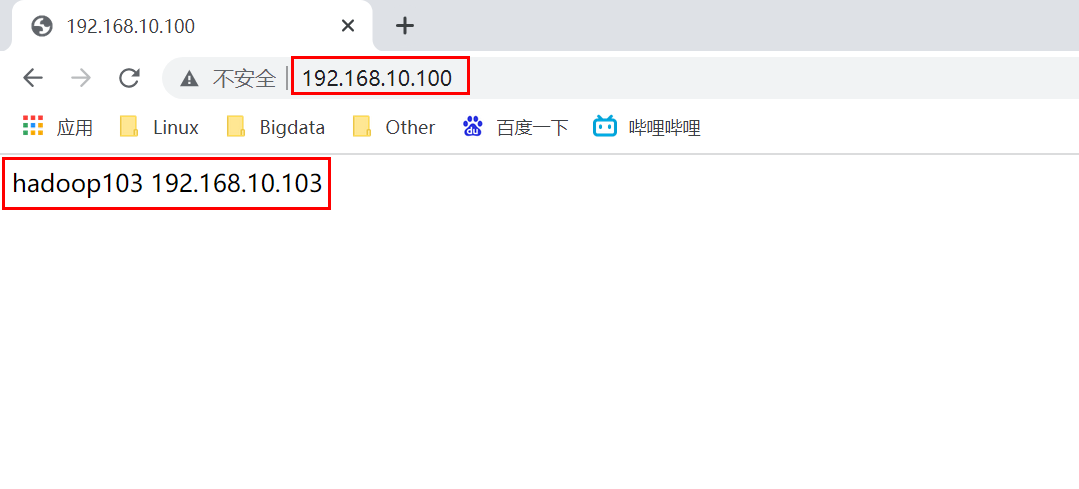

将103主服务器上的 keepalived停掉，浏览器继续访问虚拟IP：http://192.168.10.100/
[root@hadoop103 sbin]# systemctl stop keepalived
[root@hadoop103 sbin]# systemctl start keepalived

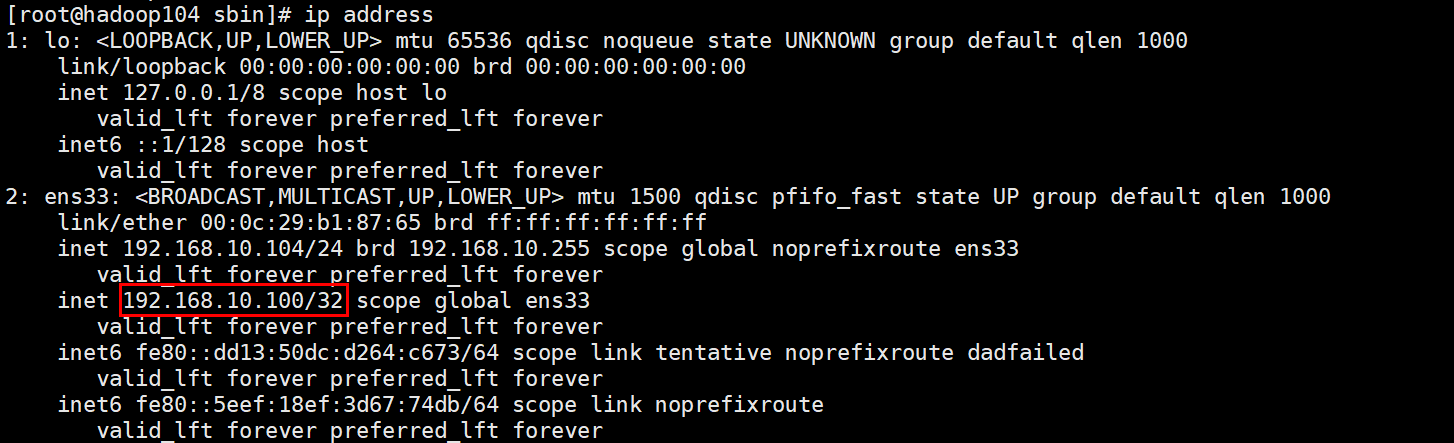

[root@hadoop104 sbin]# ip address
