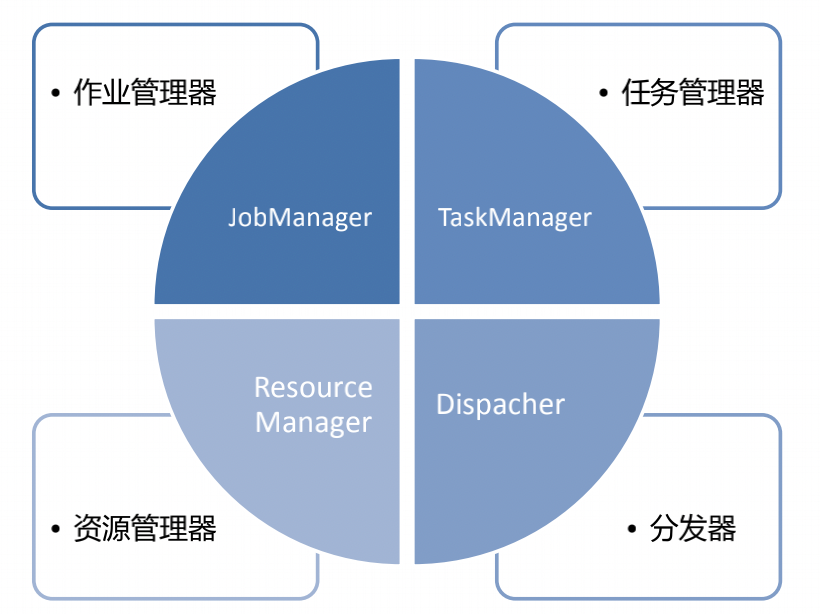

Flink运行时的组件

Flink运行时架构主要包括四个不同的组件，它们会在运行流处理应用程序时协同工作：作业管理器（JobManager）、资源管理器（ResourceManager）、任务管理器（TaskManager），以及分发器（Dispatcher）。因为Flink是用Java和Scala实现的，所以所有组件都会运行在java虚拟机上。

作业管理器（JobManager）

控制一个应用程序执行的主进程，也就是说，每个应用程序都会被一个不同的JobManager所控制执行。JobManager会先接收到要执行的应用程序，这个应用程序会包括：作业图（JobGraph）、逻辑数据流图（logical dataflow graph）和打包了所有的类、库和其他资源的JAR包。JobManager会把JobGraph转换成一个物理层面的数据流图，这个图被叫做“执行图”（ExecutionGraph），包含了所有可以并发执行的任务。JobManager会向资源管理器（ResourceManager）请求执行任务必要的资源，也就是任务管理器（TaskManager）上的插槽（slot）。一旦它获取到了足够的资源，就会将执行图分发到真正运行它们的TaskManager上。而在运行过程中，JobManager会负责所有需要中央协调的操作，比如说检查点（checkpoints）的协调。

资源管理器（ResourceManager）

主要负责管理任务管理器（TaskManager）的插槽（slot），TaskManager插槽是Flink中定义的处理资源单位。Flink为不同的环境和资源管理工具提供了不同资源管理器，比如YARN、Mesos、K8s，以及standalone部署。当JobManager申请插槽资源时，ResourceManager会将有空闲插槽的TaskManager分配给JobManager。如果ResourceManager没有足够的插槽来满足JobManager的请求，它还会想资源提供平台发起会话，以提供启动TaskManager进程的容器。另外，ResourceManager还负责终止空闲的TaskManager，释放计算资源。

任务管理器（TaskManager）

Flink中的工作进程。通常在Flink中会有多个TaskManager运行，每一个TaskManager都包含了一定数量的插槽（slots）。插槽的数量限制了TaskManager能够执行的任务数量。启动之后，TaskManager会向资源管理器注册它的插槽；收到资源管理器的指令后，TaskManager就会将一个或者多个插槽提供给JobManager调用。JobManager就可以向插槽分配任务（tasks）来执行了。在执行过程中，一个TaskManager可以跟其他运行同一应用程序的TaskManager交换数据。

分发器（Dispatcher）

可以跨作业运行，它为应用提供了REST接口。当一个应用被提交执行时，分发器就会启动并将应用移交给一个JobManager。由于是REST接口，所以Dispatcher可以作为集群的一个HTTP接入点，这样就能够不受防火墙阻挡。Dispatcher也会启动一个Web UI，用来方便地展示和监控作业执行的信息。Dispatcher在架构中可能并不是必须的，这取决于应用提交运行的方式。

任务提交流程

上图是从一个较为高层级的视角，来看应用中的各组件的交互协作。如果部署的集群环境不同（如YARN，Mesos，Kubernetes，standalone等），其中一些步骤可以被省略，或是有些组件会在同一个JVM进程中。

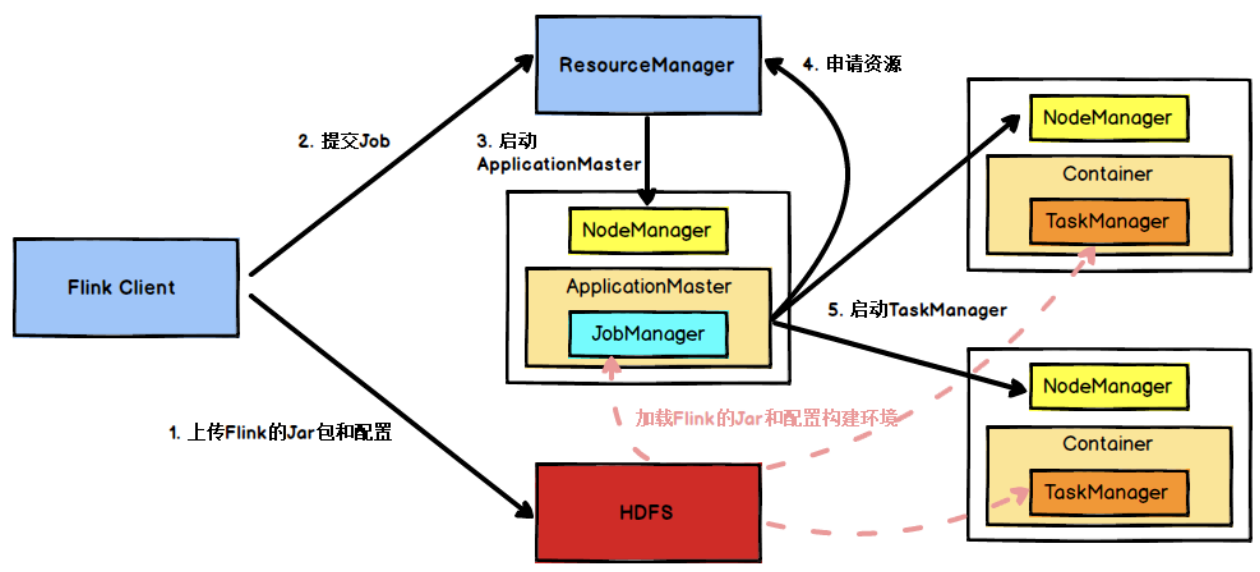

以Flink集群部署在YARN上，那么就会有如下的提交流程：

Flink任务提交后，Client向HDFS上传Flink的Jar包和配置，之后向YARN ResourceManager提交任务，ResourceManager分配Container资源并通知对应的NodeManager启动ApplicationMaster，ApplicationMaster启动后加载Flink的jar包和配置构建环境，然后启动JobManager，之后ApplicationMaster向ResourceManager申请资源启动TaskManager，ResourceManager分配Container资源后，由ApplicationMaster通知资源所在节点的NodeManager启动TaskManager，NodeManager加载Flink的Jar包河配置构建环境并启动TaskManager，TaskManager启动后向JobManager发送心跳包，并等待JobManager向其分配任务。

任务调度原理

客户端不是运行时和程序执行时的一部分，但它用于准备并发送dataflow(JobGraph)给Master(JobManager)，然后，客户端断开连接或者维持连接以等待接收计算结果。

当Flink集群启动后，首先会启动一个JobManager和一个或多个的TaskManager。由Client提交任务给JobManager，JobManager再调度任务到各个TaskManager去执行，然后TaskManager将心跳和统计信息汇总报给JobManager。TaskManager之间以流的形式进行数据的传输。上述三者均为独立的JVM进程。
Client为提交Job的客户端，可以是运行再任何机器上（与JobManager环境连通即可）。提交Job后，Client可以结束进程（Streaming的任务），也可以不结束并等待结果返回。
JobManager主要负责调度Job并协调Task做checkpoint，职责上很像Storm的Nimbus。从Client处接收到Job和JAR包等资源后，会生成优化后的执行计划，并以Task的单元调度到各个TaskManager去执行。
TaskManager在启动的时候就设置好了槽位数（Slot），每个slot能启动一个Task，Task为线程。从JobManager处接收需要部署的Task，部署启动后，与自己的上游建立Netty连接，接收数据并处理。

并行度（Parallelism）

Flink程序的执行具有并行、分布式的特征。
在执行过程中，一个流（stream）包括一个或多个分区（stream partition），而每一个算子（operator）可以包含一个或多个子任务（operator subtask），这些子任务在不同的线程、不同的物理机或不同的容器中彼此互不依赖地执行。
一个特定算子的子任务（subtask）的个数被称之为其并行度（parallelism）。一个程序中，不同的算子可能具有不同的并行度。一般情况下，一个stream的并行度，可以认为就是其所有算子中最大的并行度。

Stream在算子之间传输数据的形式可以是one-to-one(forwarding)的模式也可以是redistributing的模式，具体是哪一种形式，取决于算子的种类。
One-to-one：stream(比如在source和map operator之间)维护着分区以及元素的顺序。那意味着map算子的子任务看到的元素的个数、顺序相同，map、filter、flatMap等算子都是one-to-one的对应关系。类似于spark中的窄依赖。
Redistributing：stream(map()跟keyBy/window之间或者keyBy/window跟sink之间)的分区会发生改变。每一个算子的子任务依据所选择的 transformation 发送数据到不同的目标任务。例如，keyBy() 基于hashCode重分区、broadcast和rebalance会随机重新分区，这些算子都会引起redistribute过程，而redistribute过程就类似于Spark中的shuffle过程。类似于spark中的宽依赖。

TaskManager与Slots

Flink中每一个worker(TaskManager)都是一个JVM进程，它可能会在独立的线程上执行一个或多个subtask。为了控制一个worker能接收多少个task，worker通过task slot来进行控制（一个worker至少有一个task slot）。
每个task slot表示TaskManager拥有资源的一个固定大小的子集。假如一个TaskManager有三个slot，那么它会将其管理的内存分成三份给各个slot。资源slot化意味着一个subtask将不需要跟来自其他设备job的subtask竞争管理的内存，取而代之的是它将拥有一定数量的内存设备。需要注意的是，这里不会涉及到CPU的隔离，slot目前仅仅用来隔离task的受管理的内存。
通过调整task slot的数量，允许用户定义subtask之间如何相互隔离。如果一个TaskManager一个slot，那将意味着每个task group运行再独立的JVM中（该JVM可能是通过一个特定的容器启动的），而一个TaskManager多个slot意味着更多的subtask可以共享同一个JVM。而在同一个JVM进程中的task将共享TCP连接（基于多路复用）和心跳消息。他们也可能共享数据集合数据结构。因此这减少了每个task的负载。

TaskManager与Slot关系

子任务共享Slot

默认情况下，Flink允许子任务共享slot，即使他们是不同任务的子任务（前提是他们来自同一个job）。这样的结果是，一个slot可以保存作业的整个管道。

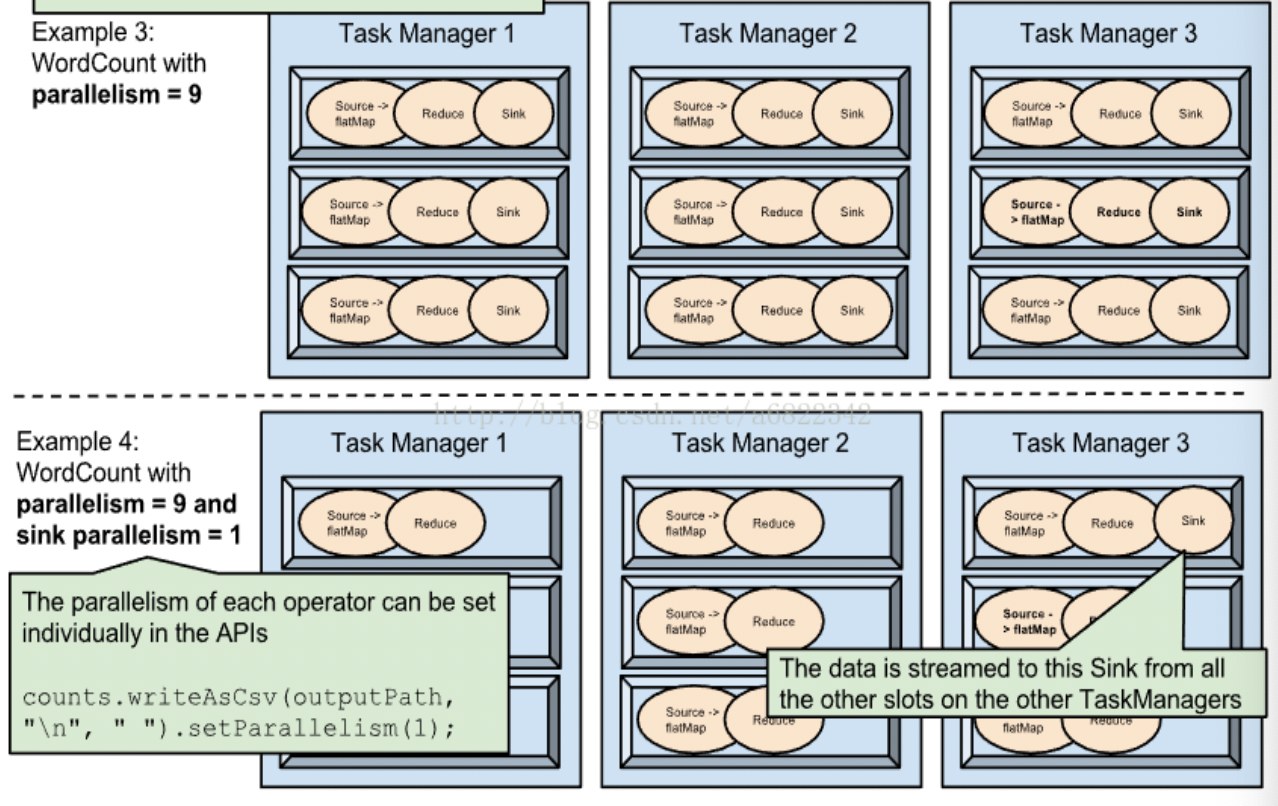

并行子任务的分配

上图最大并行度为4，分配如上图所示。

Task Slot是静态的概念，是指TaskManager具有的并发执行能力，可以通过参数taskmanager.numberOfTaskSlots进行配置；而并行度parallelism是动态概念，即TaskManager运行程序是实际使用的并发能力，可以通过参数parallelism.default进行配置。
也就是说，假如一共有3个TaskManager，每一个TaskManager中的分配3个TaskSlot，也就是每个TaskManager可以接收3个Task，一共9个TaskSlot，如果我们设置parallelism.default=1，即运行程序默认的并行度为1，9个TaskSlot只用了1个，有8个空闲，因此，设置合适的并行度才能提高效率。

程序与数据流（DataFlow）

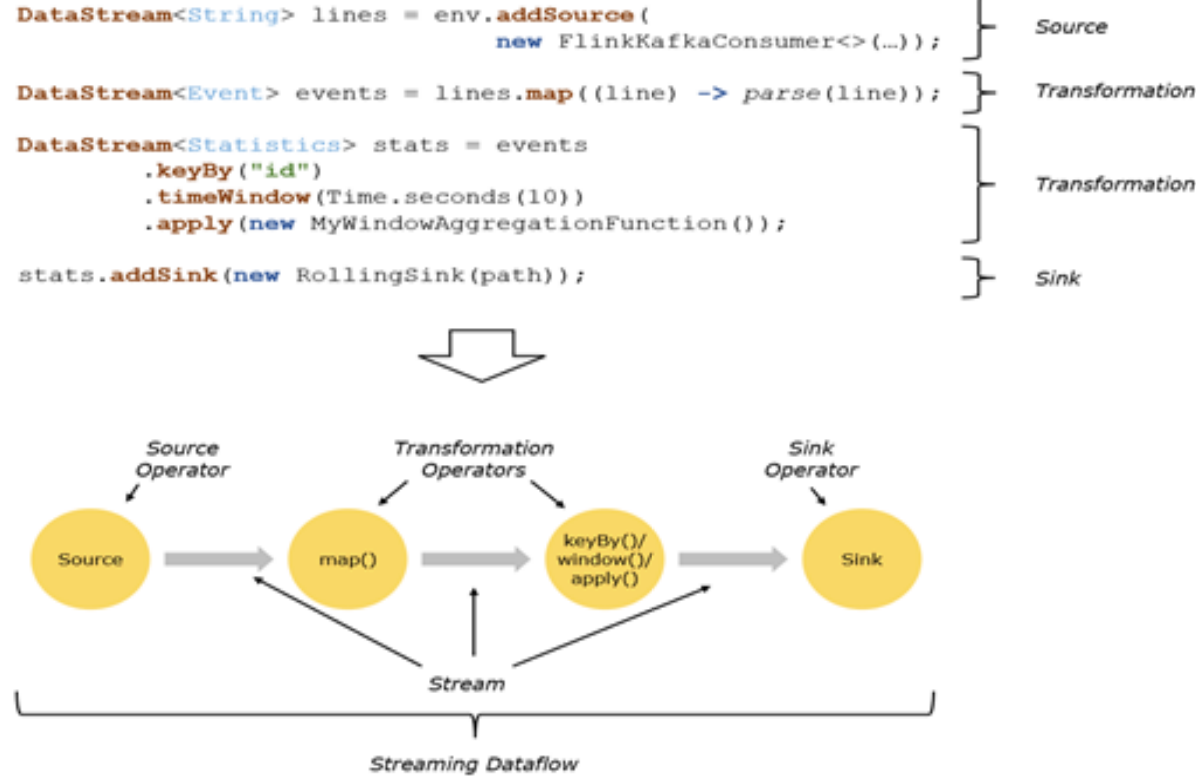

所有的Flink程序都是由三部分组成的：Source、Transformation和Sink。
Source负责读取数据源，Transformation利用各种孙子进行处理加工，Sink负责输出。
在运行时，Flink上运行的程序会被映射成“逻辑数据流”（dataflows），它包含了这三个部分。每一个dataflow以一个或多个sources开始以一个或多个sinks结束。dataflow类似于任意的有向无环图（DAG）。在大部分情况下，程序中的转换运算（transformations）跟dataflow中的算子（operator）是一一对应的关系，但有时候，一个transformations可能对应多个operator。

执行图（ExecutionGraph）

由Flink程序直接映射成的数据流图是StreamGraph，也被称为逻辑流图，因为它们表示的是计算逻辑的高级视图。为了执行一个流处理程序，Flink需要将逻辑流图转换为物理数据流图（也叫执行图），详细说明程序的执行方式。
Flink中的执行图可以分成四层：StreamGraph -> JobGraph -> ExecutionGraph -> 物理执行图。
StreamGraph：是根据用户通过Stream API编写的代码生成的最初时的图。用来表示程序的拓扑结构。
JobGraph：StreamGraph经过优化后生成了JobGraph，提交给JobManager的数据结构。主要的优化为，将多个符合条件的节点chain在一起作为一个节点，这样可以减少数据在节点之间流动所需要的序列化/反序列化/传输消耗。
ExecutionGraph：JobManager根据JobGraph生成ExecutionGraph。ExecutionGraph是JobGraph的并行化版本，是调度层最核心的数据结构。
物理执行图：JobManager根据ExecutionGraph对Job进行调度后，在各个TaskManager上部署Task后形成的“图”，并不是一个具体的数据结构。

任务链（Operator Chains）

相同并行度的 one to one 操作，Flink这样相连的算子链接在一起形成一个task，原来的算子成为里面的一部分。将算子链接成task是非常有效的优化：它能减少线程之间的切换和基于缓冲区的数据交换，在减少时延的同时提升吞吐量。链接的行为可以在编程API中进行指定。
