Window

Window概述

streaming流式计算是一种被设计用于处理无限数据集的数据处理引擎，而无限数据集是指一种不断增长的本质上的本质上无限的数据集，而window是一种切割无限数据为有限块进行处理的手段。
window是无限数据流处理的核心，window将一个无限的stream拆分成有限大小的“buckets”桶，我们可以在这些桶上做计算操作。

Window类型

Window可以分成两类：

  • CountWindow：按照制定的数据条数生成一个Window，与时间无关。
  • TimeWindow：按照时间生成Window。

对于TimeWindow，可以根据窗口实现原理的不同分为三类：滚动窗口（Tumbling Window）、滑动窗口（Sliding Window）和会话窗口（Session Window）。

滚动窗口（Tumbling Windows）

  • 将数据依据固定的窗口长度对数据进行切片。
  • 特点：时间对齐，窗口长度固定，没有重叠。
  • 滚动窗口分配器将每个元素分配到一个指定窗口大小的窗口中，滚动窗口有一个固定的大小，并且不会出现重叠。
  • 适用场景：适合做BI统计等（做每个时间段的聚合计算）。

滑动窗口（Sliding Windows）

  • 滑动窗口是固定窗口的更广义的一种形式，滑动窗口由固定的窗口长度和滑动间隔组成。
  • 特点：时间对齐，窗口时间固定，可以由重叠。
  • 滑动窗口分配器将元素分配器到固定长度的窗口中，与滚动窗口类似，窗口的大小由窗口大小参数来配置，另一个窗口滑动参数控制滑动窗口开始的频率。因此，滑动窗口如果滑动参数小于窗口的大小的话，窗口是可以重叠的。这种情况下元素会被分配到多个窗口中。
  • 适用场景：对最近一个时间段内的统计（求某接口最近5min的失败率来决定是否要报警）。

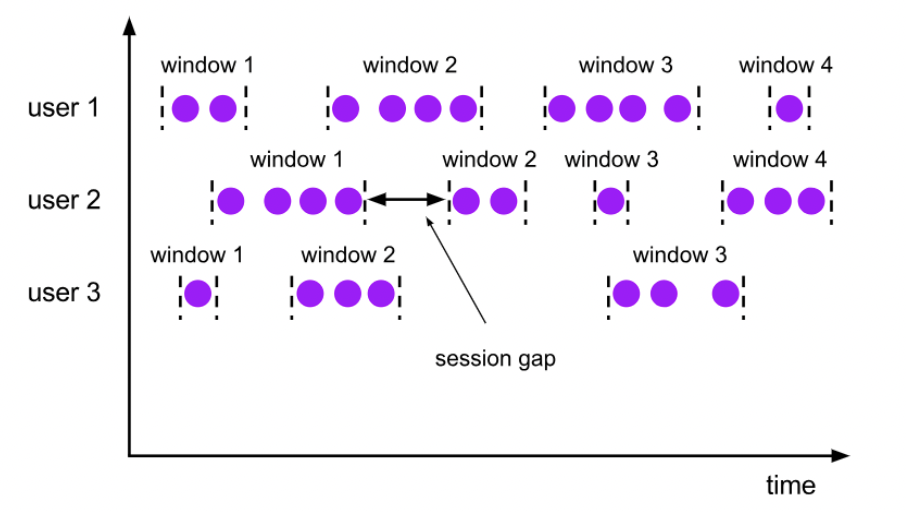

会话窗口（Session Windows）

  • 由一系列事件组合一个制定是时间长度的tiemout间隙组成，类似于web盈余公的session，也就是一段时间没有接收到新数据就会生成新的窗口。
  • 特点：时间无对齐。
  • session窗口分配器通过session活动来对元素进行分组，session窗口跟滚动窗口和滑动窗口相比，不会由重叠和固定的开始时间和结束时间的情况，相反，当它在一个固定的时间周期内不再收到元素，即非活动间隔产生，那个这个窗口就会关闭。一个session窗口通过一个sesion间隔来设置，这个session间隔定义了非活跃周期的长度，当这个非活跃周期产生，那么当前的session将关闭并且后续的元素将被分配到新的session窗口当中去。


Window API

TimeWindow

TimeWindow是将制定时间范围内的所有数据组成一个window，一次对一个window里面的数据进行计算。

  1. package com.zh.apitest.window;
  3. import com.zh.apitest.beans.SensorReading;
  4. import org.apache.commons.collections.IteratorUtils;
  5. import org.apache.flink.api.common.functions.AggregateFunction;
  6. import org.apache.flink.api.java.tuple.Tuple;
  7. import org.apache.flink.api.java.tuple.Tuple3;
  8. import org.apache.flink.streaming.api.datastream.DataStream;
  9. import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
  10. import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
  11. import org.apache.flink.streaming.api.functions.windowing.WindowFunction;
  12. import org.apache.flink.streaming.api.windowing.time.Time;
  13. import org.apache.flink.streaming.api.windowing.windows.TimeWindow;
  14. import org.apache.flink.util.Collector;
  15. import org.apache.flink.util.OutputTag;
  17. /**
  18.  * author: zhanghui
  19.  * project: big-data-learning
  20.  * package: com.zh.apitest.window
  21.  * filename: WindowTest1_TimeWindow
  22.  * date: 2021/12/6 4:25 下午
  23.  * description: 时间窗口 timeWindow()
  24.  *      窗口分配器（window assigner）：
  25.  *              滚动窗口（tumbling window）
  26.  *              滑动窗口（sliding window）
  27.  *              会话窗口（session window）
  28.  *              全局窗口（global window）
  29.  *      创建不同类型窗口：
  30.  *              滚动时间窗口（tumbling time window）: .timeWindow(Time.seconds(15))
  31.  *              滑动时间窗口（sliding time window）: .timeWindow(Time.seconds(15), Time.seconds(5))
  32.  *              会话窗口（session window）: .window(EventTimeSessionWindows.withGap(Time.minutes(10)))
  33.  *              滚动计数窗口（tumbling count window）: .countWindow(5)
  34.  *              滑动计数窗口（sliding count window）: .countWindow(10, 2)
  35.  *      窗口函数：
  36.  *              增量聚合函数：每条数据到来就进行计算，保持一个简单的状态（ReduceFunction, AggregateFunction）
  37.  *              全窗口函数：先把窗口所有数据收集起来，等到计算的时候遍历所有数据（ProcessWindowFunction, WindowFunction 注：ProcessWindowFunction的输入为上下文，包含了上下文，比WindowFunction的内容更加丰富）
  38.  *      其他可选API：（注：trigger,evitor在顶层API中已经实现，大都不需要写）
  39.  *              .trigger() -- 触发器（定义window什么时候关闭，触发计算并输出结果）
  40.  *              .evitor() -- 移除器（定义移除某些数据的逻辑）
  41.  *              .allowedLateness() -- 允许处理迟到的数据
  42.  *              .sideOutputLateData() -- 将迟到的数据放入侧输出流
  43.  *              .getSideOutput() -- 获取侧输出流，侧输出流只能使用SingleOutputStreamOperator
  44.  *      数据流类型变换：
  45.  *              Keyed Windows: DataStream -keyBy-> KeyedStream -window-> WindowedStream -聚合-> DataStream
  46.  *              Non-Keyed Windows: DataStream -windowAll-> WindowedStream -聚合-> DataStream
  47.  *
  48.  */
  49. public class WindowTest1_TimeWindow {
  50.     public static void main(String[] args) throws Exception {
  51.         StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
  52.         env.setParallelism(1);
  54.         // 从文件读取数据
  55. //        DataStream<String> inputStream = env.readTextFile("flink-FlinkTutorial/src/main/resources/sensor.txt");
  57.         // socket文本流
  58.         DataStream<String> inputStream = env.socketTextStream("localhost", 7777);
  61.         // 转换成SensorReading类型
  62.         DataStream<SensorReading> dataStream = inputStream.map(line -> {
  63.             String[] fields = line.split(",");
  64.             return new SensorReading(fields[0], new Long(fields[1]), new Double(fields[2]));
  65.         });
  67.         // 开窗测试
  69.         // 1.增量聚合测试
  70.         DataStream<Integer> resultStream = dataStream.keyBy("id")
  71. //                .countWindow(10, 2) // 滑动计数窗口
  72. //                .window(EventTimeSessionWindows.withGap(Time.minutes(1))) // 会话窗口
  73.                 .timeWindow(Time.seconds(15)) // 简写的程序时间开窗
  74. //                .window(TumblingProcessingTimeWindows.of(Time.seconds(15))) // 程序时间开窗
  75.                 .aggregate(new AggregateFunction<SensorReading, Integer, Integer>() {
  76.                     @Override
  77.                     public Integer createAccumulator() {
  78.                         return 0;
  79.                     }
  81.                     @Override
  82.                     public Integer add(SensorReading value, Integer accumulator) {
  83.                         return accumulator + 1;
  84.                     }
  86.                     @Override
  87.                     public Integer getResult(Integer accumulator) {
  88.                         return accumulator;
  89.                     }
  91.                     @Override
  92.                     public Integer merge(Integer a, Integer b) {
  93.                         return a + b;
  94.                     }
  95.                 });
  97.         // 2.全窗口函数测试
  98.         DataStream<Tuple3<String, Long, Integer>> resultStream2 = dataStream.keyBy("id")
  99.                 .timeWindow(Time.seconds(15))
  100. //                .process(new ProcessWindowFunction<SensorReading, Object, Tuple, TimeWindow>() {
  101. //                })
  102.                 .apply(new WindowFunction<SensorReading, Tuple3<String, Long, Integer>, Tuple, TimeWindow>() {
  103.                     @Override
  104.                     public void apply(Tuple tuple, TimeWindow window, Iterable<SensorReading> input, Collector<Tuple3<String, Long, Integer>> out) throws Exception {
  105.                         String id = tuple.getField(0);
  106.                         Long windowEnd = window.getEnd();
  107.                         Integer count = IteratorUtils.toList(input.iterator()).size();
  108.                         out.collect(new Tuple3<>(id, windowEnd, count));
  109.                     }
  110.                 });
  112.         // 3. 其他可选API
  114.         // 定义侧输出流
  115.         OutputTag<SensorReading> outputTag = new OutputTag<SensorReading>("late") {
  116.         };
  118.         SingleOutputStreamOperator<SensorReading> sumStream = dataStream.keyBy("id")
  119.                 .timeWindow(Time.seconds(15))
  120. //                .trigger() // 触发器
  121. //                .evictor() // 移除器
  122.                 .allowedLateness(Time.minutes(1)) // 允许处理迟到的数据
  123.                 .sideOutputLateData(outputTag) // 侧输出流，将迟到的数据放入侧输出流
  124.                 .sum("temperature");
  126.         sumStream.getSideOutput(outputTag).print("late"); // 获取侧输出流，获取侧输出流getSideOutput的API只能在SingleOutputStreamOperator中获取到
  128.         resultStream2.print();
  130.         env.execute();
  131.     }
  132. }

滚动窗口

Flink默认的时间窗口根据Processing Time进行窗口划分，将Flink获取到的数据进入Flink的时间划分到不同的窗口中。
时间间隔可以通过Time.milliseconds(x)，Time.seconds(x)，Time.minutes(x)等其中一个来指定。

滑动窗口（SlidingEventTimeWindows）

滑动窗口和滚动擦护给你扣的函数名是完全一致的，只是在传参数时需要传入两个参数，一个是window_size，一个是sliding_size。
下面代码中的sliding_size设置为了5s，也就是说，每5s就计算输出结果一次，每一次计算的window范围是15s内的所有元素。

CountWindow

  1. package com.zh.apitest.window;
  3. import com.zh.apitest.beans.SensorReading;
  4. import org.apache.flink.api.common.functions.AggregateFunction;
  5. import org.apache.flink.api.java.tuple.Tuple2;
  6. import org.apache.flink.streaming.api.datastream.DataStream;
  7. import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
  9. /**
  10.  * author: zhanghui
  11.  * project: big-data-learning
  12.  * package: com.zh.apitest.window
  13.  * filename: WindowTest2_CountWindow
  14.  * date: 2021/12/6 5:37 下午
  15.  * description: 计数窗口 countWindow()
  16.  */
  17. public class WindowTest2_CountWindow {
  18.     public static void main(String[] args) throws Exception {
  19.         StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
  20.         env.setParallelism(1);
  22.         // socket文本流
  23.         DataStream<String> inputStream = env.socketTextStream("localhost", 7777);
  25.         // 转换成SensorReading类型
  26.         DataStream<SensorReading> dataStream = inputStream.map(line -> {
  27.             String[] fields = line.split(",");
  28.             return new SensorReading(fields[0], new Long(fields[1]), new Double(fields[2]));
  29.         });
  31.         // 开计数窗口测试
  32.         DataStream<Double> avgTempResultStream = dataStream.keyBy("id")
  33.                 .countWindow(10, 2)
  34.                 .aggregate(new MyAvgTemp());
  36.         avgTempResultStream.print();
  38.         env.execute();
  39.     }
  41.     public static class MyAvgTemp implements AggregateFunction<SensorReading, Tuple2<Double, Integer>, Double> {
  43.         @Override
  44.         public Tuple2<Double, Integer> createAccumulator() {
  45.             return new Tuple2<>(0.0, 0);
  46.         }
  48.         @Override
  49.         public Tuple2<Double, Integer> add(SensorReading value, Tuple2<Double, Integer> accumulator) {
  50.             return new Tuple2<>(accumulator.f0 + value.getTemperature(), accumulator.f1 + 1);
  51.         }
  53.         @Override
  54.         public Double getResult(Tuple2<Double, Integer> accumulator) {
  55.             return accumulator.f0 / accumulator.f1;
  56.         }
  58.         @Override
  59.         public Tuple2<Double, Integer> merge(Tuple2<Double, Integer> a, Tuple2<Double, Integer> b) {
  60.             return new Tuple2<>(a.f0 + b.f0, a.f1 + b.f1);
  61.         }
  62.     }
  63. }

CountWindow根据窗口中相同key元素的数量来触发执行，执行时只计算元素数量到达窗口大小的key对应的结果。
注意：CountWindow的window_size指的是相同key的元素的个数，不是输入的所有元素的总数。

滚动窗口

默认的CountWindow是一个滚动窗口，只需要指定窗口大小即可，当元素数量达到窗口大小时，就会触发窗口的执行。

滑动窗口

滑动窗口和滚动窗口的函数名是完全一致的，只是在传参数时需要传入两个参数，一个是window_size，一个是sliding_size。

Window Function

window function定义了要对窗口中收集的数据做的计算操作，主要可以分为两类：

  • 增量聚合函数（incremental aggregation functions）
    • 每条数据到来就进行计算，保持一个简单的状态。典型的增量聚合函数有ReduceFunction，AggregateFunction。
  • 全窗口函数（full window functions）
    • 先把窗口所有数据收集起来，等到计算的时候遍历所有数据。
    • ProcessWindowFunction就是一个全窗口函数。

其他可选API

  • .trigger() — 触发器（定义window什么时候关闭，触发计算并输出结果）
  • .evitor() — 移除器（定义移除某些数据的逻辑）
  • .allowedLateness() — 允许处理迟到的数据
  • .sideOutputLateData() — 将迟到的数据放入侧输出流

  • .getSideOutput() — 获取侧输出流，getSideOutput的API只能在SingleOutputStreamOperator中获取到 ```java

      // 3. 其他可选API

  // 定义侧输出流
  OutputTag<SensorReading> outputTag = new OutputTag<SensorReading>("late") {
  };

  SingleOutputStreamOperator<SensorReading> sumStream = dataStream.keyBy("id")
          .timeWindow(Time.seconds(15))

    // .trigger() // 触发器 // .evictor() // 移除器

              .allowedLateness(Time.minutes(1)) // 允许处理迟到的数据
          .sideOutputLateData(outputTag) // 侧输出流，将迟到的数据放入侧输出流
          .sum("temperature");

  sumStream.getSideOutput(outputTag).print("late"); // 获取侧输出流，获取侧输出流getSideOutput的API只能在SingleOutputStreamOperator中获取到
