1 K8s官方说明的两种HA拓扑

根据K8s官方文档将HA拓扑分为两种，Stacked etcd topology（堆叠ETCD）和External etcd topology（外部ETCD）。 https://kubernetes.io/zh/docs/setup/production-environment/tools/kubeadm/ha-topology/

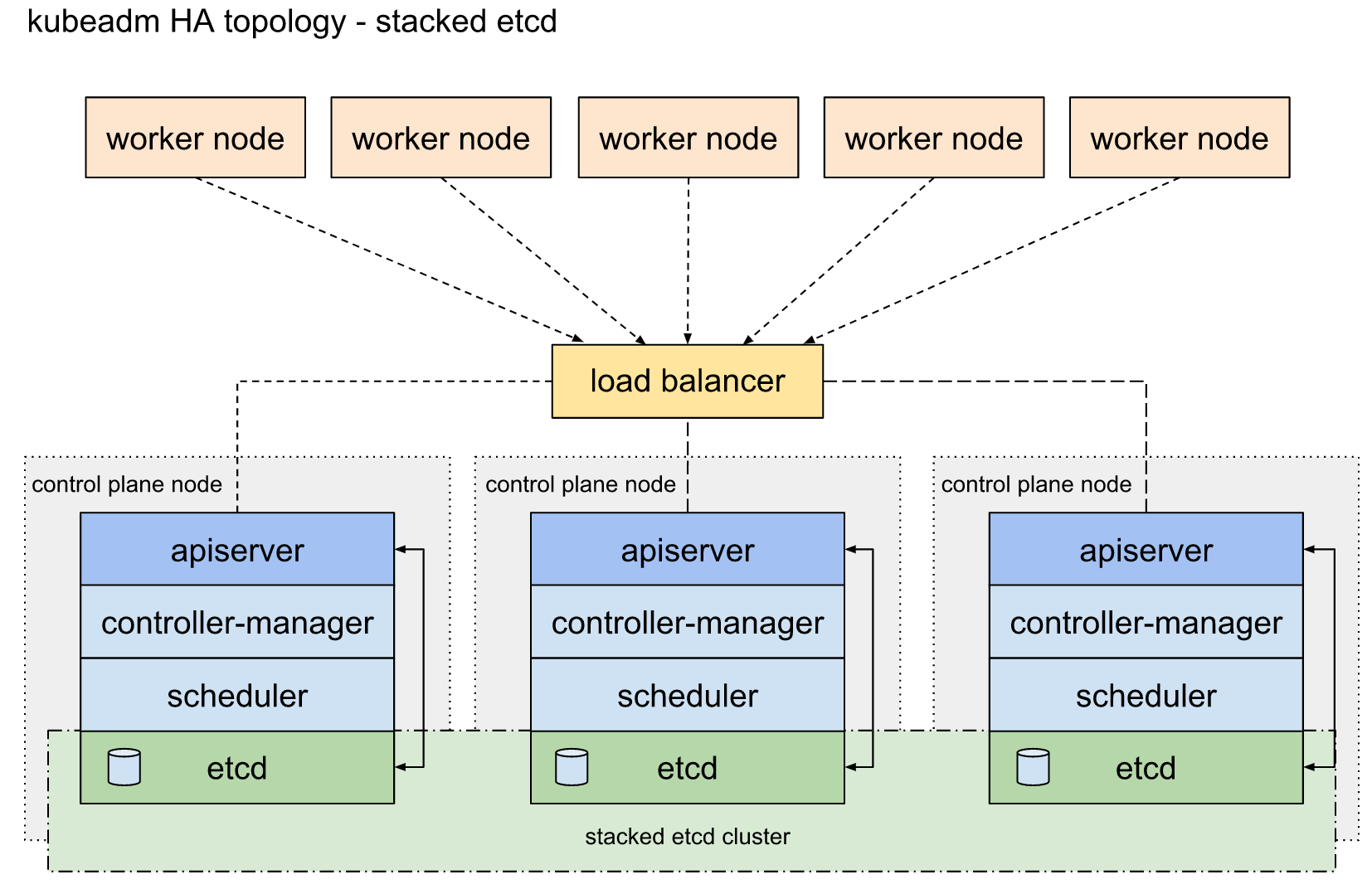

1.1 堆叠ETCD（Stacked etcd topology）

每个master节点上运行一个apiserver和etcd, etcd只与本节点apiserver通信

1.2 外部ETCD（External etcd topology）

etcd集群运行在单独的主机上，每个etcd都与apiserver节点通信。
官方文档主要是解决了高可用场景下apiserver与etcd集群的关系, 三master节点防止单点故障。但是集群对外访问接口不可能将三个apiserver都暴露出去，一个挂掉时还是不能自动切换到其他节点。官方文档只提到了一句“使用负载均衡器将apiserver暴露给工作程序节点”，而这恰恰是生产环境中需要解决的重点问题。
Notes: 此处的负载均衡器并不是kube-proxy，此处的Load Balancer是针对apiserver的。

2 部署架构

2.1 架构图

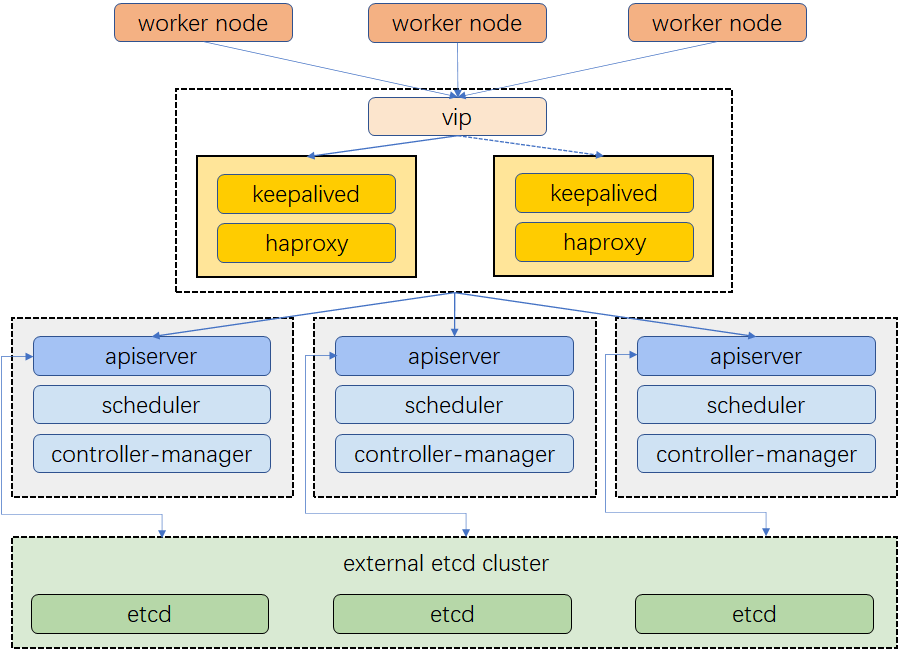

以下是我们在生产环境所用的部署架构：

2.2 集群模式高可用架构说明

核心组件 高可用模式 高可用实现方式
apiserver 集群 lvs+keepalived
controller-manager 主备 leader election
scheduler 主备 leader election
etcd 集群 kubeadm
  1. 由外部负载均衡器提供一个vip，流量负载到keepalived master节点上。
  2. 当keepalived节点出现故障, vip自动漂到其他可用节点。
  3. apiserver 通过lvs-keepalived实现高可用，haproxy负责将流量负载到各个control plane节点上。
  4. controller-manager k8s内部通过选举方式产生领导者(由–leader-elect 选型控制，默认为true)，同一时刻集群内只有一个controller-manager组件运行；
  5. scheduler k8s内部通过选举方式产生领导者(由–leader-elect 选型控制，默认为true)，同一时刻集群内只有一个scheduler组件运行；
  6. 三个apiserver会同时工作，但k8s中controller-manager和scheduler只会有一个工作，其余处于backup状态。我猜测apiserver主要是读写数据库，数据一致性的问题由数据库保证，此外apiserver是k8s中最繁忙的组件，多个同时工作也有利于减轻压力。而controller-manager和scheduler主要处理执行逻辑，多个大脑同时运作可能会引发混乱。
  7. etcd 通过运行kubeadm方式自动创建集群来实现高可用，部署的节点数为奇数，3节点方式最多容忍一台机器宕机。

    2.2 集群规划

    （示例集群操作系统为centos 7.6）
主机名 Centos版本 ip docker version flannel version Keepalived version 主机配置 备注
VIP 7.6.1810 172.17.50.1 / / v1.3.5 在haproxy-keepalived两台主机上浮动
haproxy-keepalived01 7.6.1810 172.17.50.2 / / v1.3.5 2C4G haproxy
haproxy-keepalived02 7.6.1810 172.17.50.3 / / v1.3.5 2C4G haproxy
keepalived
master01 7.6.1810 172.17.50.4 18.09.9 v0.11.0 / 4C4G control plane
master02 7.6.1810 172.17.50.5 18.09.9 v0.11.0 / 4C4G control plane
master03 7.6.1810 172.17.50.6 18.09.9 v0.11.0 / 4C4G control plane
work01 7.6.1810 172.17.50.7 18.09.9 / / 4C4G worker nodes
work02 7.6.1810 172.17.50.8 18.09.9 / / 4C4G worker nodes
work03 7.6.1810 172.17.50.9 18.09.9 / / 4C4G worker nodes

2.3 部署haproxy

haproxy提供高可用性，负载均衡，基于TCP和HTTP的代理，支持数以万记的并发连接。https://github.com/haproxy/haproxy
haproxy可安装在主机上，也可使用docker容器实现。文本采用第一种。
创建配置文件/etc/haproxy/haproxy.cfg，重要配置以中文注释标出：

安装haproxy

参考：https://www.yuque.com/malu/qg0c26/ehyemg
配置haproxy (两台lb机器配置一致即可，注意替换后端服务地址)

  1. #全局配置
  2. global
  3.         #设置日志
  4.         log 127.0.0.1 local3 info
  5.         #用户与用户组
  6.         user haproxy
  7.         group haproxy
  8.         #守护进程启动
  9.         daemon
  10.         #最大连接数
  11.         maxconn 4000
  12.         nbproc 1
  13.         pidfile /var/run/haproxy.pid
  15. #默认配置
  16. defaults
  17.         mode http
  18.         log global
  19.         retries 3
  20.         option httplog
  21.         option dontlognull
  22.         option httpclose
  23.         option forwardfor
  24.         timeout connect 5000
  25.         timeout client 50000
  26.         timeout server 50000
  28. #前端配置，frontend 后面名称可自定义
  29. frontend pd-dev-k8s-kube-apiserver
  30.         mode tcp
  31.         option tcplog
  32.         #发起http请求到bind 后面端口，会被转发到设置的ip及端口
  33.         bind *:16443
  34.         default_backend pd-dev-kube-apiserver
  36. #后端配置，backend 后面名称可自定义
  37. backend pd-dev-kube-apiserver
  38.         mode tcp
  39.         option tcp-check
  40.         option redispatch
  41.         option abortonclose
  42.         #负载均衡方式
  43.         #source 根据请求源IP
  44.         #static-rr 根据权重
  45.         #leastconn 最少连接者先处理
  46.         #uri 根据请求的uri
  47.         #url_param 根据请求的url参数
  48.         #rdp-cookie 据据cookie(name)来锁定并哈希每一次请求
  49.         #hdr(name) 根据HTTP请求头来锁定每一次HTTP请求
  50.         #roundrobin 轮询方式
  51.         balance roundrobin
  52.         cookie SERVERID
  53.         #传递客户端真实IP
  54.         option forwardfor header X-Forwarded-For
  55.         default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
  56.         server kube-apiserver-1 172.17.50.51:6443 check on-marked-down shutdown-sessions
  57.         server kube-apiserver-2 172.17.50.52:6443 check on-marked-down shutdown-sessions
  58.         server kube-apiserver-3 172.17.50.53:6443 check on-marked-down shutdown-sessions
  60. #前端配置，frontend 后面名称可自定义
  61. frontend pd-dev-k8s-front-web-8843
  62.         mode tcp
  63.         option tcplog
  64.         #发起http请求到bind 后面端口，会被转发到设置的ip及端口
  65.         bind *:8843
  66.         default_backend pd-dev-k8s-ingress-nginx
  68. #后端配置，backend 后面名称可自定义
  69. backend pd-dev-k8s-ingress-nginx
  70.         mode tcp
  71.         option tcp-check
  72.         option redispatch
  73.         option abortonclose
  74.         #负载均衡方式
  75.         #source 根据请求源IP
  76.         #static-rr 根据权重
  77.         #leastconn 最少连接者先处理
  78.         #uri 根据请求的uri
  79.         #url_param 根据请求的url参数
  80.         #rdp-cookie 据据cookie(name)来锁定并哈希每一次请求
  81.         #hdr(name) 根据HTTP请求头来锁定每一次HTTP请求
  82.         #roundrobin 轮询方式
  83.         balance roundrobin
  84.         cookie SERVERID
  85.         #传递客户端真实IP
  86.         option forwardfor header X-Forwarded-For
  87.         default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
  88.         server kube-apiserver-1 172.17.50.51:8843 check on-marked-down shutdown-sessions
  89.         server kube-apiserver-2 172.17.50.52:8843 check on-marked-down shutdown-sessions
  90.         server kube-apiserver-3 172.17.50.53:8843 check on-marked-down shutdown-sessions
  92. #前端配置，frontend 后面名称可自定义
  93. frontend pd-test-k8s-kube-apiserver
  94.         mode tcp
  95.         option tcplog
  96.         #发起http请求到bind 后面的端口，会被转发到设置的ip及端口
  97.         bind *:26443
  98.         default_backend pd-test-kube-apiserver
  100. #后端配置，backend 后面名称可自定义
  101. backend pd-test-kube-apiserver
  102.         mode tcp
  103.         option tcp-check
  104.         option redispatch
  105.         option abortonclose
  106.         #负载均衡方式
  107.         #source 根据请求源IP
  108.         #static-rr 根据权重
  109.         #leastconn 最少连接者先处理
  110.         #uri 根据请求的uri
  111.         #url_param 根据请求的url参数
  112.         #rdp-cookie 据据cookie(name)来锁定并哈希每一次请求
  113.         #hdr(name) 根据HTTP请求头来锁定每一次HTTP请求
  114.         #roundrobin 轮询方式
  115.         balance roundrobin
  116.         cookie SERVERID
  117.         #传递客户端真实IP
  118.         option forwardfor header X-Forwarded-For
  119.         default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
  120.         server kube-apiserver-1 172.17.50.57:6443 check on-marked-down shutdown-sessions
  121.         server kube-apiserver-2 172.17.50.58:6443 check on-marked-down shutdown-sessions
  122.         server kube-apiserver-3 172.17.50.59:6443 check on-marked-down shutdown-sessions
  124. #前端配置，frontend 后面名称可自定义
  125. frontend pd-test-k8s-front-web-8943
  126.         mode tcp
  127.         option tcplog
  128.         #发起http请求到bind 后面的端口，会被转发到设置的ip及端口
  129.         bind *:8943
  130.         default_backend pd-test-k8s-ingress-nginx
  132. #后端配置，backend 后面名称可自定义
  133. backend pd-test-k8s-ingress-nginx
  134.         mode tcp
  135.         option tcp-check
  136.         option redispatch
  137.         option abortonclose
  138.         #负载均衡方式
  139.         #source 根据请求源IP
  140.         #static-rr 根据权重
  141.         #leastconn 最少连接者先处理
  142.         #uri 根据请求的uri
  143.         #url_param 根据请求的url参数
  144.         #rdp-cookie 据据cookie(name)来锁定并哈希每一次请求
  145.         #hdr(name) 根据HTTP请求头来锁定每一次HTTP请求
  146.         #roundrobin 轮询方式
  147.         balance roundrobin
  148.         cookie SERVERID
  149.         #传递客户端真实IP
  150.         option forwardfor header X-Forwarded-For
  151.         default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
  152.         server kube-apiserver-1 172.17.50.57:8943 check on-marked-down shutdown-sessions
  153.         server kube-apiserver-2 172.17.50.58:8943 check on-marked-down shutdown-sessions
  154.         server kube-apiserver-3 172.17.50.59:8943 check on-marked-down shutdown-sessions
  155. # haproxy查看状态
  156. listen admin_stats
  157.         bind *:9188
  158.         #mode http
  159.         stats auth admin:admin123
  160.         stats refresh 30s
  161.         stats uri /haproxy-status
  162.         stats realm welcome login\ Haproxy
  163.         stats hide-version
  164.         stats admin if TRUE

启动haproxy，并设置开机自启动

systemctl restart haproxy
systemctl enable haproxy

2.4 部署keepalived

keepalived是以VRRP(虚拟路由冗余协议)协议为基础, 包括一个master和多个backup。 master劫持vip对外提供服务。master发送组播，backup节点收不到vrrp包时认为master宕机，此时选出剩余优先级最高的节点作为新的master, 劫持vip。keepalived是保证高可用的重要组件。
keepalived可安装在主机上，也可使用docker容器实现。文本采用第一种。

安装keepalived

参考：https://www.yuque.com/malu/qg0c26/dnda1d
配置keepalived (注释的地方，根据实际环境填写，每台机器配置不同)

[root@keepalived01 ~]# more /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
#   vrrp_strict
}

vrrp_script chk_haproxy {
   script "killall -0 haproxy"
   interval 2
   weight 2
}
vrrp_instance haproxy01 {       #vrrp实例定义部分
    state MASTER                #设置lvs的状态，MASTER和BACKUP两种，必须大写
    interface ens192            #设置对外服务的接口
    virtual_router_id 100       #设置虚拟路由标示，这个标示是一个数字，同一个vrrp实例使用唯一标示
    priority 100                #定义优先级，数字越大优先级越高，在一个vrrp——instance下，master的优先级必须大于backup
    advert_int 1                #设定master与backup负载均衡器之间同步检查的时间间隔，单位是秒
    authentication {            #设置验证类型和密码
        auth_type PASS          #主要有PASS和AH两种
        auth_pass 1111          #验证密码，同一个vrrp_instance下MASTER和BACKUP密码必须相同
    }

    virtual_ipaddress {         #设置虚拟ip地址，可以设置多个，每行一个
        172.17.50.75
    }

    track_script {
        chk_haproxy
    }
}

启动keepalived，设置开机自启动

systemctl restart keepalived
systemctl enable keepalived

验证keepalived + haproxy 可用性
(1) 使用ip a s查看各lb节点vip绑定情况
(2) 暂停vip所在节点haproxy：systemctl stop haproxy
(3) 再次使用ip a s查看各lb节点vip绑定情况，查看vip是否发生漂移

3 使用kubekey部署k8s集群

3.1 创建配置文件

./kk create config --with-kubesphere   #创建包含kubesphere的配置文件

填写配置文件 (根据机器实际情况填写相关信息， controlPlaneEndpoint.address填入vip地址)

# config-example.yaml
apiVersion: kubekey.kubesphere.io/v1alpha1
kind: Cluster
metadata:
  name: config-sample
spec:
  hosts:
  - {name: node1, address: 192.168.0.81, internalAddress: 192.168.0.81, password: EulerOS@2.5}
  - {name: node2, address: 192.168.0.82, internalAddress: 192.168.0.82, password: EulerOS@2.5}
  - {name: node3, address: 192.168.0.83, internalAddress: 192.168.0.83, password: EulerOS@2.5}
  - {name: node4, address: 192.168.0.84, internalAddress: 192.168.0.84, password: EulerOS@2.5}
  - {name: node5, address: 192.168.0.85, internalAddress: 192.168.0.85, password: EulerOS@2.5}
  - {name: node6, address: 192.168.0.86, internalAddress: 192.168.0.86, password: EulerOS@2.5}
  roleGroups:
    etcd:
    - node[1:3]
    master:
    - node[1:3]
    worker:
    - node[4:6]
  controlPlaneEndpoint:
    domain: lb.kubesphere.local
    address: 192.168.0.100                     # vip
    port: 6443
  kubernetes:
    version: v1.17.6
    imageRepo: kubesphere
    clusterName: cluster.local
  network:
    plugin: calico
    kube_pods_cidr: 10.233.64.0/18
    kube_service_cidr: 10.233.0.0/18
  registry:
    registryMirrors: []
    insecureRegistries: []
  storage:
    defaultStorageClass: localVolume
    localVolume:
      storageClassName: local

---
apiVersion: v1
data:
  ks-config.yaml: |
    ---
    local_registry: ""
    persistence:
      storageClass: ""
    etcd:
      monitoring: true
      endpointIps: 192.168.0.7,192.168.0.8,192.168.0.9
      port: 2379
      tlsEnable: true
    common:
      mysqlVolumeSize: 20Gi
      minioVolumeSize: 20Gi
      etcdVolumeSize: 20Gi
      openldapVolumeSize: 2Gi
      redisVolumSize: 2Gi
    console:
      enableMultiLogin: False  # enable/disable multi login
      port: 30880
    monitoring:
      prometheusReplicas: 1
      prometheusMemoryRequest: 400Mi
      prometheusVolumeSize: 20Gi
      grafana:
        enabled: false
      notification:
        enabled: false
    logging:
      enabled: false
      elasticsearchMasterReplicas: 1
      elasticsearchDataReplicas: 1
      logsidecarReplicas: 2
      elasticsearchMasterVolumeSize: 4Gi
      elasticsearchDataVolumeSize: 20Gi
      logMaxAge: 7
      elkPrefix: logstash
      containersLogMountedPath: ""
      kibana:
        enabled: false
    events:
      enabled: false
    auditing:
      enabled: false
    openpitrix:
      enabled: false
    devops:
      enabled: false
      jenkinsMemoryLim: 2Gi
      jenkinsMemoryReq: 1500Mi
      jenkinsVolumeSize: 8Gi
      jenkinsJavaOpts_Xms: 512m
      jenkinsJavaOpts_Xmx: 512m
      jenkinsJavaOpts_MaxRAM: 2g
      sonarqube:
        enabled: false
        postgresqlVolumeSize: 8Gi
    servicemesh:
      enabled: false
    notification:
      enabled: false
    alerting:
      enabled: false
    metrics_server:
      enabled: false
    weave_scope:
      enabled: false
kind: ConfigMap
metadata:
  name: ks-installer
  namespace: kubesphere-system
  labels:
    version: v3.0.0

3.2 执行部署

./kk create cluster -f config-example.yaml

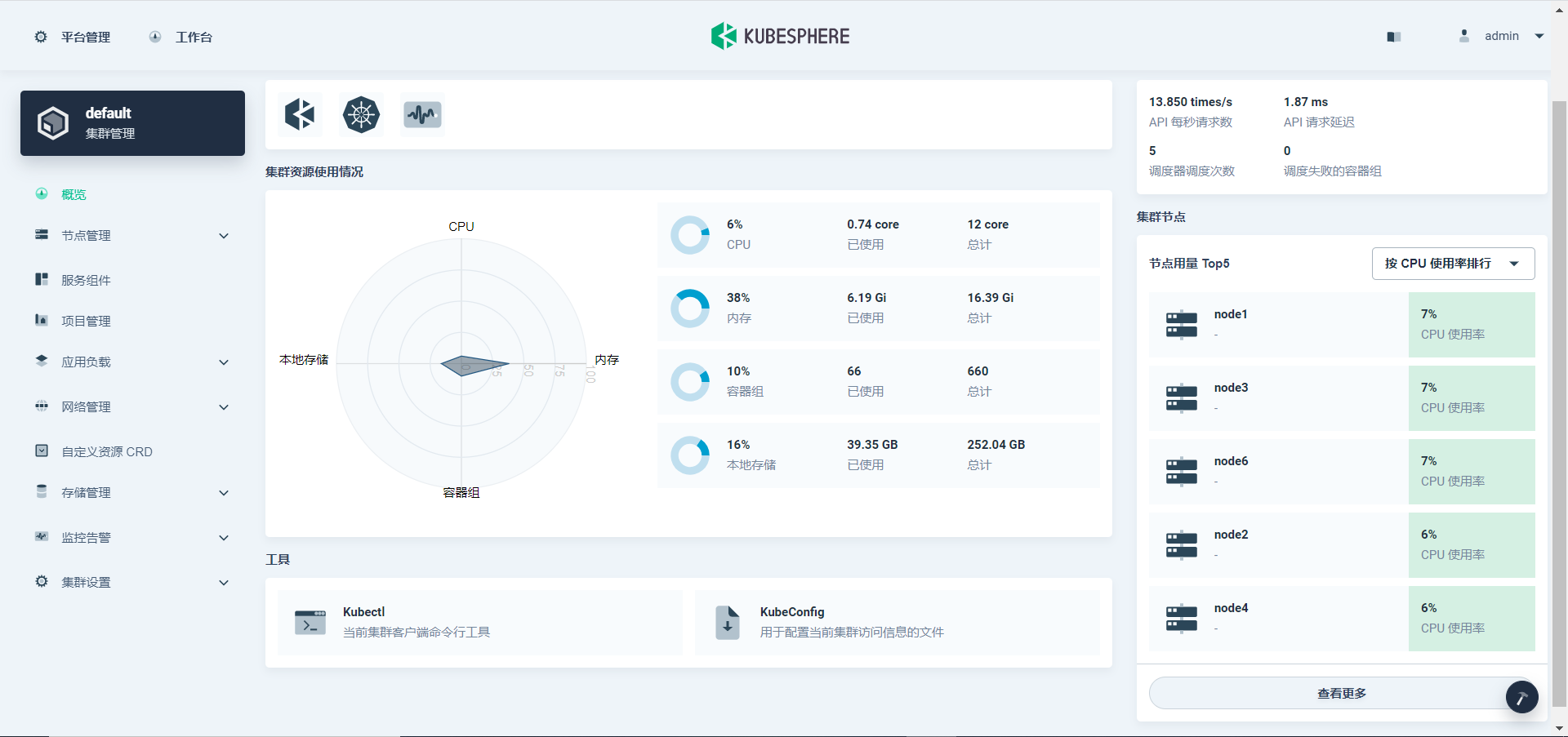

3.3 登录kubesphere界面

等待部署完成，登录kubesphere界面

参考 https://www.kubernetes.org.cn/5200.html
