Unix I/O

一个Linux文件就是一个m个字节的序列，所有的I/O设备（例如网络、磁盘和终端）都被模型化为文件，而所有的输入和输出都被当作对相应文件的读和写来执行。这种将设备优雅地映射为文件的方式，允许Linux内核引出一个简单、低级的应用接口，成为Unix I/O，这使得所有的输入和输出都能以一种同一且一致的方式来执行：

1. 打开文件

一个应用程序要求内核打开相应的文件，来宣告他想要访问一个I/O设备，内核返回一个小的非负整数，叫做描述符，他在后续对此文件的所有操作中标识这个我呢见。内核记录有关这个打开文件的所有信息。应用程序只需记住这个描述符。

2. Linux shell

创建的每个进程开始时都有三个打开的文件：标准输入（STDIN_FILENO 描述符为0）、标准输出（STDOUT_FILENO 描述符为1）和标准错误（STDERR_FILENO 描述符为2）

3. 改变当前的文件位置

对于每个打开的文件，内核保持着一个文件位置k，初始为0。这个文件位置是从文件开头起始的字节偏移量。应用程序能够通过执行seek操作，显示地设置文件的当前位置为k。

4. 读写文件

一个读操作就是文件复制n个字节到内存，从当前文件位置k开始，然后将k增加到k+n。给定一个大小为m字节的文件，当k≥m时执行读操作会触发一个称为end-of-flie（EOF）的条件。

5. 关闭文件

当应用完成了对文件的访问之后，他就通知内核关闭这个文件。作为响应，内核释放文件打开时创建的数据结构，并将这个描述符恢复到可用的描述符池中。

I/O模型

对于一次IO访问（以read举例），数据会先被拷贝到操作系统内核的缓冲区中，然后才会从操作系统内核的缓冲区拷贝到应用程序的地址空间。所以说，当一个read操作发生时，它会经历两个阶段：

  1. 等待数据 准备 (Waiting for the data to be ready)
  2. 将数据从内核拷贝到进程中 (Copying the data from the kernel to the process)

正式因为这两个阶段，linux系统产生了下面五种网络模式的方案。

  • 阻塞 I/O（blocking IO）
  • 非阻塞 I/O（nonblocking IO）
  • I/O 多路复用（ IO multiplexing）
  • 信号驱动 I/O（ signal driven IO）
  • 异步 I/O（asynchronous IO）

    阻塞I/O(BIO)

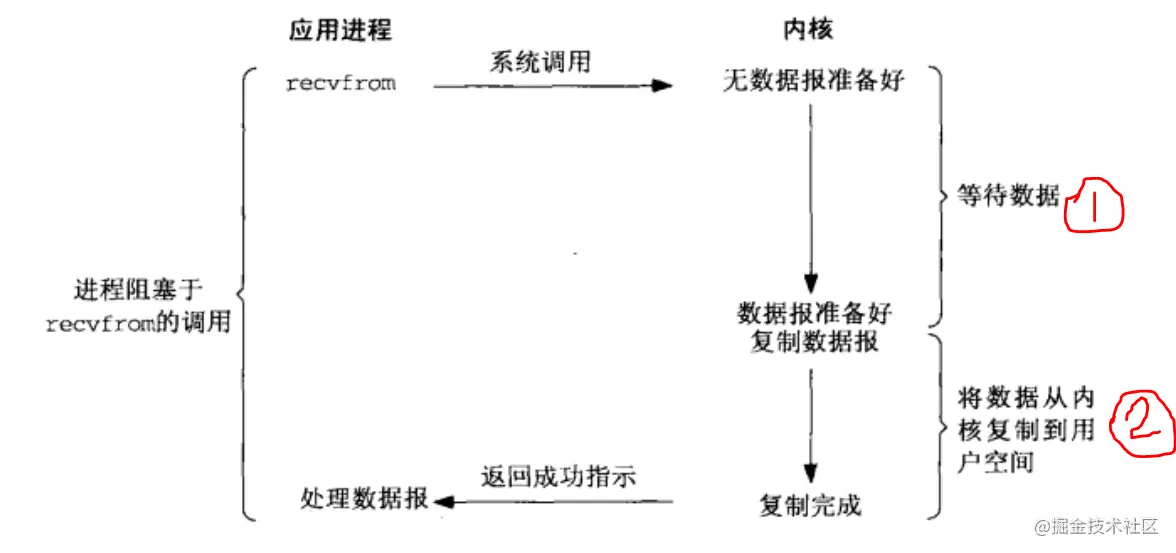

    在linux中，默认情况下所有的socket都是blocking，一个典型的读操作流程大概是这样：
    从上图可以看到，不管有无数据报到来，进程（线程）是阻塞于recvfrom系统调用的。这是什么意思呢？说白了就是假如我们要用套接字读取数据，此时我们必然会调用read方法，此时这个read方法就会触发操作系统内核的一次recvfrom系统调用，此时有两种情况：
  1. 内核还未接收到远端数据，此时数据报没有准备好，那么读取数据的线程就会一直阻塞，直到远端发来数据报，这一阻塞的过程对应上图序号1的过程；然后在数据报被从内核复制到用户空间这一过程中，该线程会再次阻塞，直到复制完成，这一过程对应上图的序号2的过程；
  2. 内核已经接收到远端数据，此时数据报已经准备好，那么数据报就会被从内核复制到用户空间，这一过程是阻塞的，对应上图序号2的过程。

可见，阻塞IO模型的话，读一次数据会发生一次recvfrom系统调用,整个过程都是阻塞的，即在内核的数据报还未准备好的时候，此时用户进程（ 线程）阻塞；当内核的数据报准备好的时候，此时数据报要从内核拷贝到用户空间，此时用户进程（线程）也一直阻塞；直到数据报拷贝到用户空间后，此时用户进程（线程）才会醒过来，然后处理这些数据报即执行一些用户的业务逻辑。当然，如果用户进程（线程）在阻塞过程中，如果recvfrom系统调用被信号中断，此时阻塞也是会被唤醒的。

所以，blocking IO的特点就是在IO执行的两个阶段都被block了。

非阻塞I/O

linux下，可以通过设置socket使其变为non-blocking。当对一个non-blocking socket执行读操作时，流程是这个样子：
如上图，根据内核中的数据报有无准备好，有以下两种情形：

  1. 当内核中的数据报还没准备好，此时recvfrom系统调用立即返回一个EWOULDBLOCK错误，即不会将用户进程（线程）至于阻塞状态。我们拿Java的NIO来说，当我们配置ServerSocketChannel.configureBlocking(false);或SocketChannel.configureBlocking(false);时，我们调用ServerSocketChannel.accept()的null或SocketChannel.read(buffer)不会阻塞的，若没有新连接接入或内核中没有数据报准备好，此时会理解返回null或0的返回结果,说白了这个返回结果就是对应EWOULDBLOCK错误；
  2. 当内核中的数据报已经准备好时，此时recvfrom系统调用，用户进程（线程）还是会阻塞，直到内核中的数据报已经拷贝到了用户空间，此时用户进程（线程）才会被唤醒来处理接收的数据报。

非阻塞IO在用户数据报还没准备好的时候，recvfrom系统调用不会阻塞，接着会继续进行下一轮的recvfrom系统调用看数据报有无准备好，周而复始，进程（线程）不断轮训，因此这是非常耗费CPU的。这种模型不是很常用，适合用在某台CPU专为某些功能准备的场合。

所以，nonblocking IO的特点是用户进程需要不断的主动询问kernel数据好了没有。

I/O多路复用

IO multiplexing就是我们说的select，poll，epoll，有些地方也称这种IO方式为event driven IO。select/epoll的好处就在于单个process就可以同时处理多个网络连接的IO。它的基本原理就是select，poll，epoll这个function会不断的轮询所负责的所有socket，当某个socket有数据到达了，就通知用户进程。

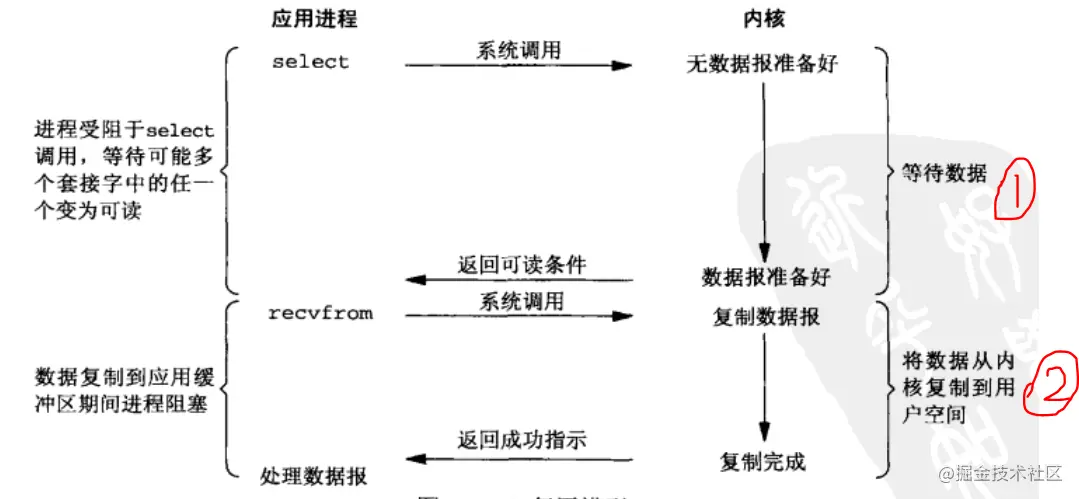

当用户进程调用了select，那么整个进程会被block，而同时，kernel会“监视”所有select负责的socket，当任何一个socket中的数据准备好了，select就会返回。这个时候用户进程再调用read操作，将数据从kernel拷贝到用户进程。
所以，I/O 多路复用的特点是通过一种机制使一个进程能同时等待多个文件描述符，而这些文件描述符（套接字描述符）其中的任意一个进入读就绪状态，select()函数就可以返回。
这个图和blocking IO的图其实并没有太大的不同，事实上，还更差一些。因为这里需要使用两个system call (select 和 recvfrom)，而blocking IO只调用了一个system call (recvfrom)。但是，用select的优势在于它可以同时处理多个connection。
所以，如果处理的连接数不是很高的话，使用select/epoll的web server不一定比使用multi-threading + blocking IO的web server性能更好，可能延迟还更大。select/epoll的优势并不是对于单个连接能处理得更快，而是在于能处理更多的连接。）
在IO multiplexing Model中，实际中，对于每一个socket，一般都设置成为non-blocking，但是，如上图所示，整个用户的process其实是一直被block的。只不过process是被select这个函数block，而不是被socket IO给block。

信号驱动 I/O

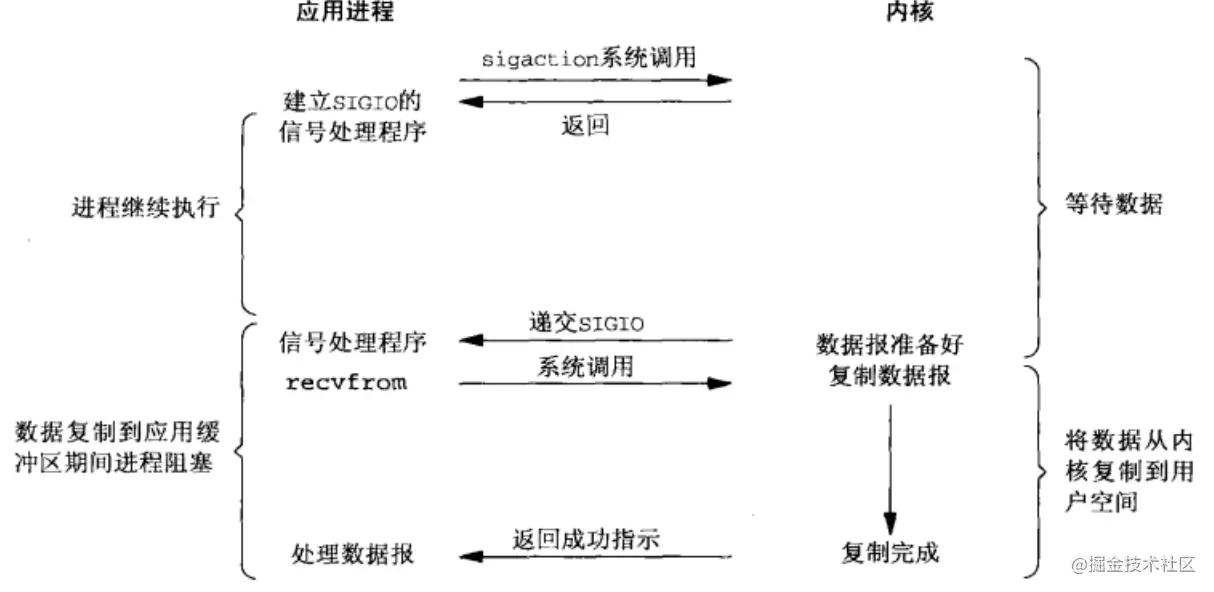

应用进程使用 sigaction 系统调用，内核立即返回，应用进程可以继续执行，也就是说等待数据阶段应用进程是非阻塞的。内核在数据到达时向应用进程发送 SIGIO 信号，应用进程收到之后在信号处理程序中调用 recvfrom 将数据从内核复制到应用进程中。注意，这个阶段是阻塞的。
相比于非阻塞式 I/O 的轮询方式，信号驱动 I/O 的 CPU 利用率更高。

异步I/O

用户进程发起read操作之后，立刻就可以开始去做其它的事。而另一方面，从kernel的角度，当它受到一个asynchronous read之后，首先它会立刻返回，所以不会对用户进程产生任何block。然后，kernel会等待数据准备完成，然后将数据拷贝到用户内存，当这一切都完成之后，kernel会给用户进程发送一个signal，告诉它read操作完成了。

I/O模型总结

  • 同步 I/O：将数据从内核缓冲区复制到应用进程缓冲区的阶段（第二阶段），应用进程会阻塞。
  • 异步 I/O：第二阶段应用进程不会阻塞。
  • 同步 I/O 包括阻塞式 I/O、非阻塞式 I/O、I/O 复用和信号驱动 I/O ，它们的主要区别在第一个阶段。
  • 非阻塞式 I/O 、信号驱动 I/O 和异步 I/O 在第一阶段不会阻塞。

  • 异步IO模型跟信号驱动IO模型的区别在于当内核准备好数据报后，对于信号驱动IO模型，此时内核会通知用户进程说数据报准备好啦，你需要发起系统调用来将数据报从内核拷贝到用户空间，此过程是同步阻塞的；而对于异步IO模型，当数据报准备好时，内核不会再通知用户进程，而是自己默默将数据报从内核拷贝到用户空间后然后再通知用户进程说，数据已经拷贝到用户空间啦，你直接进行业务逻辑处理就行。

    I/O复用详解

    select，poll，epoll都是IO多路复用的机制。I/O多路复用就是通过一种机制，一个进程可以监视多个描述符，一旦某个描述符就绪（一般是读就绪或者写就绪），能够通知程序进行相应的读写操作。但select，poll，epoll本质上都是同步I/O，因为他们都需要在读写事件就绪后自己负责进行读写，也就是说这个读写过程是阻塞的，而异步I/O则无需自己负责进行读写，异步I/O的实现会负责把数据从内核拷贝到用户空间。

    select

    1. int select (int n, fd_set *readfds, fd_set *writefds, fd_set *exceptfds, struct timeval *timeout);

    select 函数监视的文件描述符分3类，分别是writefds、readfds、和exceptfds。调用后select函数会阻塞，直到有描述副就绪（有数据 可读、可写、或者有except），或者超时（timeout指定等待时间，如果立即返回设为null即可），函数返回。当select函数返回后，可以通过遍历fdset，来找到就绪的描述符。
    select目前几乎在所有的平台上支持，其良好跨平台支持也是它的一个优点。select的一 个缺点在于单个进程能够监视的文件描述符的数量存在最大限制，在Linux上一般为1024，可以通过修改宏定义甚至重新编译内核的方式提升这一限制，但 是这样也会造成效率的降低。
    select 允许应用程序监视一组文件描述符，等待一个或者多个描述符成为就绪状态，从而完成 I/O 操作。

  • fd_set 使用数组实现，数组大小使用 FD_SETSIZE 定义，所以只能监听少于 FD_SETSIZE 数量的描述符。有三种类型的描述符类型：readset、writeset、exceptset，分别对应读、写、异常条件的描述符集合。

  • timeout 为超时参数，调用 select 会一直阻塞直到有描述符的事件到达或者等待的时间超过 timeout。

  • 成功调用返回结果大于 0，出错返回结果为 -1，超时返回结果为 0。

    poll

    1. int poll (struct pollfd *fds, unsigned int nfds, int timeout);

    不同与select使用三个位图来表示三个fdset的方式，poll使用一个 pollfd的指针实现。

    1. struct pollfd {
    2.   int fd;         /// poll的文件描述符
    3.   short events;     //    poll关心的事件类型
    4.   short revents;     //    发生的事件类型
    5. };

    __fds

    fds的作用同select中的nfds，表示pollfd数组中最大的下标索引

    __timeout

  • __timeout = -1：poll阻塞直到有事件产生

  • __timeout = -0：poll立刻返回
  • timeout != -1 && timeout != 0：poll阻塞__timeout对应的时候，如果超过该时间没有事件产生则返回

pollfd结构包含了要监视的event和发生的event，不再使用select“参数-值”传递的方式。同时，pollfd并没有最大数量限制（但是数量过大后性能也是会下降）。 和select函数一样，poll返回后，需要轮询pollfd来获取就绪的描述符。
从上面看，select和poll都需要在返回后，通过遍历文件描述符来获取已经就绪的socket。事实上，同时连接的大量客户端在一时刻可能只有很少的处于就绪状态，因此随着监视的描述符数量的增长，其效率也会线性下降。

epoll

相对于select和poll来说，epoll更加灵活，没有描述符限制。epoll使用一个文件描述符管理多个描述符，将用户关系的文件描述符的事件存放到内核的一个事件表中，这样在用户空间和内核空间的copy只需一次。

  1. int epoll_create(int size);
  2. int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event)；
  3. int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);
  1. int epoll_create(int size);

创建一个epoll的句柄，size用来告诉内核这个监听的数目一共有多大，这个参数不同于select()中的第一个参数，给出最大监听的fd+1的值，参数size并不是限制了epoll所能监听的描述符最大个数，只是对内核初始分配内部数据结构的一个建议。然后系统会在内核中分配一个空间来存放事件表，并返回一个 epoll 描述符，用来操作这个事件表。
当创建好epoll句柄后，它就会占用一个fd值，在linux下如果查看/proc/进程id/fd/，是能够看到这个fd的，所以在使用完epoll后，必须调用close()关闭，否则可能导致fd被耗尽。

  1. int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);

函数是对指定描述符fd执行op操作，（向epoll中注册事件函数）

  • epfd：是epoll_create()的返回值。
  • op：表示op操作，用三个宏来表示：添加EPOLL_CTL_ADD，删除EPOLL_CTL_DEL，修改EPOLL_CTL_MOD。分别添加、删除和修改对fd的监听事件。
  • fd：是需要监听的fd（文件描述符）
  • epoll_event：是告诉内核需要监听什么事件，struct epoll_event结构如下： ```c struct epoll_event { __uint32_t events; // 期待发生的事件 epoll_data_t data; // 用户数据变量 };

//events可以是以下几个宏的集合： EPOLLIN ：表示对应的文件描述符可以读（包括对端SOCKET正常关闭）； EPOLLOUT：表示对应的文件描述符可以写； EPOLLPRI：表示对应的文件描述符有紧急的数据可读（这里应该表示有带外数据到来）； EPOLLERR：表示对应的文件描述符发生错误； EPOLLHUP：表示对应的文件描述符被挂断； EPOLLET： 将EPOLL设为边缘触发(Edge Triggered)模式，这是相对于水平触发(Level Triggered)来说的。 EPOLLONESHOT：只监听一次事件，当监听完这次事件之后，如果还需要继续监听这个socket的话，需要再次把这个socket加入到EPOLL队列里

```

  1. int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);

等待epfd上的io事件，最多返回maxevents个事件。
参数events用来从内核得到事件的集合，maxevents告之内核这个events有多大，这个maxevents的值不能大于创建epoll_create()时的size，参数timeout是超时时间（毫秒，0会立即返回，-1将不确定，也有说法说是永久阻塞）。该函数返回需要处理的事件数目，如返回0表示已超时。

所以 epoll 解决了 poll 和 select 的问题：

  • 只在 epoll_ctl 的时候把数据复制到内核空间，这保证了每个描述符和事件一定只会被复制到内核空间一次；每次调用 epoll_wait 都不会复制新数据到内核空间。相比之下，select 每次调用都会把三个 fd_set 复制一遍；poll 每次调用都会把 fdarray 复制一遍。
  • epoll_wait 返回 n ，那么只需要做 n 次循环，可以保证遍历的每一次都是有意义的。相比之下，select 需要做至少 n 次至多 maxfdp1 次循环；poll 需要遍历完 fdarray 即做 nfds 次循环。
  • 在内部实现上，epoll 使用了回调的方法。调用 epoll_ctl 时，就是注册了一个事件：在集合中放入文件描述符以及事件数据，并且加上一个回调函数。一旦文件描述符上的对应事件发生，就会调用回调函数，这个函数会把这个文件描述符加入到就绪队列上。当你调用 epoll_wait 时，它只是在查看就绪队列上是否有内容，有的话就返回给你的程序。select() 、poll()、 epoll_wait()三个函数在操作系统看来，都是睡眠一会儿然后判断一会儿的循环，但是 select 和 poll 在醒着的时候要遍历整个文件描述符集合，而 epoll_wait 只是看看就绪队列是否为空而已。这是 epoll 高性能的理由，使得其 I/O 的效率不会像使用轮询的 select/poll 随着描述符增加而大大降低。

    工作模式

    epoll对文件描述符的操作有两种模式：LT（level trigger）和ET（edge trigger）。LT模式是默认模式，LT模式与ET模式的区别如下：
    　　LT模式：当epoll_wait检测到描述符事件发生并将此事件通知应用程序，应用程序可以不立即处理该事件。下次调用epoll_wait时，会再次响应应用程序并通知此事件。
    　　ET模式：当epoll_wait检测到描述符事件发生并将此事件通知应用程序，应用程序必须立即处理该事件。如果不处理，下次调用epoll_wait时，不会再次响应应用程序并通知此事件。
  1. LT模式
    LT(level triggered)是缺省的工作方式，并且同时支持block和no-block socket.在这种做法中，内核告诉你一个文件描述符是否就绪了，然后你可以对这个就绪的fd进行IO操作。如果你不作任何操作，内核还是会继续通知你的。
  2. ET模式
    ET(edge-triggered)是高速工作方式，只支持no-block socket。在这种模式下，当描述符从未就绪变为就绪时，内核通过epoll告诉你。然后它会假设你知道文件描述符已经就绪，并且不会再为那个文件描述符发送更多的就绪通知，直到你做了某些操作导致那个文件描述符不再为就绪状态了(比如，你在发送，接收或者接收请求，或者发送接收的数据少于一定量时导致了一个EWOULDBLOCK 错误）。但是请注意，如果一直不对这个fd作IO操作(从而导致它再次变成未就绪)，内核不会发送更多的通知(only once)

ET模式在很大程度上减少了epoll事件被重复触发的次数，因此效率要比LT模式高。epoll工作在ET模式的时候，必须使用非阻塞套接口，以避免由于一个文件句柄的阻塞读/阻塞写操作把处理多个文件描述符的任务饿死。

select、poll、epoll总结

select的缺点：

  1. 单个进程能够监视的文件描述符的数量存在最大限制，通常是1024，当然可以更改数量，但由于select采用轮询的方式扫描文件描述符，文件描述符数量越多，性能越差；(在linux内核头文件中，有这样的定义：#define __FD_SETSIZE 1024)
  2. 内核 / 用户空间内存拷贝问题，select需要复制大量的句柄数据结构，产生巨大的开销；
  3. select返回的是含有整个句柄的数组，应用程序需要遍历整个数组才能发现哪些句柄发生了事件；
  4. select的触发方式是水平触发，应用程序如果没有完成对一个已经就绪的文件描述符进行IO操作，那么之后每次select调用还是会将这些文件描述符通知进程。

相比select模型，poll使用链表保存文件描述符，因此没有了监视文件数量的限制，但其他三个缺点依然存在。
拿select模型为例，假设我们的服务器需要支持100万的并发连接，则在__FD_SETSIZE 为1024的情况下，则我们至少需要开辟1k个进程才能实现100万的并发连接。除了进程间上下文切换的时间消耗外，从内核/用户空间大量的无脑内存拷贝、数组轮询等，是系统难以承受的。因此，基于select模型的服务器程序，要达到10万级别的并发访问，是一个很难完成的任务。
因此，该epoll上场了。

由于epoll的实现机制与select/poll机制完全不同，上面所说的 select的缺点在epoll上不复存在。
设想一下如下场景：有100万个客户端同时与一个服务器进程保持着TCP连接。而每一时刻，通常只有几百上千个TCP连接是活跃的(事实上大部分场景都是这种情况)。如何实现这样的高并发？
在select/poll时代，服务器进程每次都把这100万个连接告诉操作系统(从用户态复制句柄数据结构到内核态)，让操作系统内核去查询这些套接字上是否有事件发生，轮询完后，再将句柄数据复制到用户态，让服务器应用程序轮询处理已发生的网络事件，这一过程资源消耗较大，因此，select/poll一般只能处理几千的并发连接。
epoll的设计和实现与select完全不同。epoll通过在Linux内核中申请一个简易的文件系统(文件系统一般用什么数据结构实现？B+树)。把原先的select/poll调用分成了3个部分：
1）调用epoll_create()建立一个epoll对象(在epoll文件系统中为这个句柄对象分配资源)
2）调用epoll_ctl向epoll对象中添加这100万个连接的套接字
3）调用epoll_wait收集发生的事件的连接
如此一来，要实现上面说是的场景，只需要在进程启动时建立一个epoll对象，然后在需要的时候向这个epoll对象中添加或者删除连接。同时，epoll_wait的效率也非常高，因为调用epoll_wait时，并没有一股脑的向操作系统复制这100万个连接的句柄数据，内核也不需要去遍历全部的连接。
每一个epoll对象都有一个独立的eventpoll结构体，用于存放通过epoll_ctl方法向epoll对象中添加进来的事件。这些事件都会挂载在红黑树中，如此，重复添加的事件就可以通过红黑树而高效的识别出来(红黑树的插入时间效率是lgn，其中n为树的高度)。
而所有添加到epoll中的事件都会与设备(网卡)驱动程序建立回调关系，也就是说，当相应的事件发生时会调用这个回调方法。这个回调方法在内核中叫ep_poll_callback,它会将发生的事件添加到rdlist双链表中。当调用epoll_wait检查是否有事件发生时，只需要检查eventpoll对象中的rdlist双链表中是否有epitem元素即可。如果rdlist不为空，则把发生的事件复制到用户态，同时将事件数量返回给用户。

在 select/poll中，进程只有在调用一定的方法后，内核才对所有监视的文件描述符进行扫描，而epoll事先通过epoll_ctl()来注册一 个文件描述符，一旦基于某个文件描述符就绪时，内核会采用类似callback的回调机制，迅速激活这个文件描述符，当进程调用epoll_wait() 时便得到通知。(此处去掉了遍历文件描述符，而是通过监听回调的的机制。)
