本实验是基于ZStack-CC2530-2.5.1a版本的协议栈来进行实验的，整个实验需要改动hal_board_cfg.h、hal_board_cfg.h、hal_key.c、hal_key.h和自己定义的Coordinator.c这5个文件。
注意：添加自己的按键时尽量不要修改协议栈里面的按键程序，自己另行添加即可。

hal_key.h

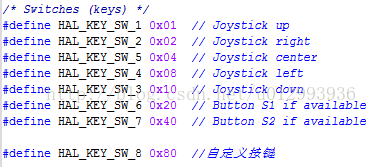

在/ Switches (keys) /下面添加自己的按键定义

define HAL_KEY_SW_8 0x80


从Zigbee协议栈底层添加自己的按键配置 - 图1

hal_board_cfg.h

在/ S6 /

  1. #define PUSH1_BV          BV(1)
  2. #define PUSH1_SBIT        P0_1
  4. #if defined (HAL_BOARD_CC2530EB_REV17)
  5.   #define PUSH1_POLARITY    ACTIVE_LOW
  6. #elif defined (HAL_BOARD_CC2530EB_REV13)
  7.   #define PUSH1_POLARITY    ACTIVE_LOW
  8. #else
  9.   #error Unknown Board Indentifier
  10. #endif

下面模仿/ S6 /下的程序定义自己的按键值：

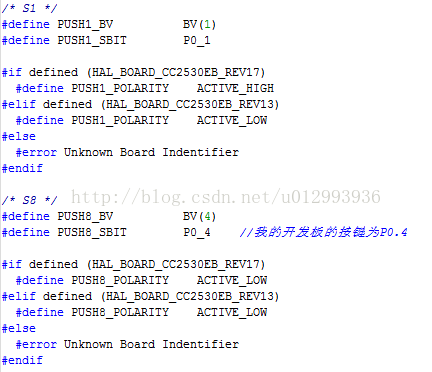

  1. /* S8 */
  2. #define PUSH8_BV            BV(4)//修改
  3. #define PUSH8_SBIT        P0_4//修改
  5. #if defined (HAL_BOARD_CC2530EB_REV17)
  6.   #define PUSH8_POLARITY    ACTIVE_HIGH
  7. #elif defined (HAL_BOARD_CC2530EB_REV13)
  8.   #define PUSH8_POLARITY    ACTIVE_LOW
  9. #else
  10.   #error Unknown Board Indentifier
  11. #endif

从Zigbee协议栈底层添加自己的按键配置 - 图2

——————————————————————————————————————————————————————-
在/ —————- Push Buttons ————— /

  1. #define HAL_PUSH_BUTTON1()        (PUSH1_POLARITY (PUSH1_SBIT))
  2. #define HAL_PUSH_BUTTON2()        (PUSH2_POLARITY (PUSH2_SBIT))
  3. #define HAL_PUSH_BUTTON3()        (0)
  4. #define HAL_PUSH_BUTTON4()        (0)
  5. #define HAL_PUSH_BUTTON5()        (0)
  6. #define HAL_PUSH_BUTTON6()        (0)
  7. //下定义自己的按键函数
  8. #define HAL_PUSH_BUTTON8()        (PUSH8_POLARITY (PUSH8_SBIT))

从Zigbee协议栈底层添加自己的按键配置 - 图3

hal_key.c

  1. 在/* SW_6 is at P0.1 */
  2. #define HAL_KEY_SW_6_PORT   P0
  3. #define HAL_KEY_SW_6_BIT    BV(1)
  4. #define HAL_KEY_SW_6_SEL    P0SEL
  5. #define HAL_KEY_SW_6_DIR    P0DIR
  7. /* edge interrupt */
  8. #define HAL_KEY_SW_6_EDGEBIT  BV(0)
  9. #define HAL_KEY_SW_6_EDGE     HAL_KEY_FALLING_EDGE
  11. /* SW_6 interrupts */
  12. #define HAL_KEY_SW_6_IEN      IEN1  /* CPU interrupt mask register */
  13. #define HAL_KEY_SW_6_IENBIT   BV(5) /* Mask bit for all of Port_0 */
  14. #define HAL_KEY_SW_6_ICTL     P0IEN /* Port Interrupt Control register */
  15. #define HAL_KEY_SW_6_ICTLBIT  BV(1) /* P0IEN - P0.1 enable/disable bit */
  16. #define HAL_KEY_SW_6_PXIFG    P0IFG /* Interrupt flag at source */

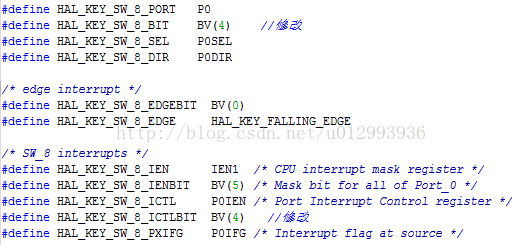

  18. 下模仿/* SW_6 is at P0.1 */建立自己的按键函数
  19. #define HAL_KEY_SW_8_PORT   P0
  20. #define HAL_KEY_SW_8_BIT    BV(4)    //修改
  21. #define HAL_KEY_SW_8_SEL    P0SEL
  22. #define HAL_KEY_SW_8_DIR    P0DIR
  24. /* edge interrupt */
  25. #define HAL_KEY_SW_8_EDGEBIT  BV(0)
  26. #define HAL_KEY_SW_8_EDGE     HAL_KEY_FALLING_EDGE
  28. /* SW_8 interrupts */
  29. #define HAL_KEY_SW_8_IEN      IEN1  /* CPU interrupt mask register */
  30. #define HAL_KEY_SW_8_IENBIT   BV(5) /* Mask bit for all of Port_0 */
  31. #define HAL_KEY_SW_8_ICTL     P0IEN /* Port Interrupt Control register */
  32. #define HAL_KEY_SW_8_ICTLBIT  BV(4)   //修改
  33. #define HAL_KEY_SW_8_PXIFG    P0IFG /* Interrupt flag at source */

从Zigbee协议栈底层添加自己的按键配置 - 图4

注意

  1. void HalKeyPoll (void)中的
  2. //  if ((HAL_KEY_JOY_MOVE_PORT & HAL_KEY_JOY_MOVE_BIT))  /* Key is active HIGH */
  3. //  {
  4. //    keys = halGetJoyKeyInput();
  5. //  }
  7.   /* If interrupts are not enabled, previous key status and current key status
  8.    * are compared to find out if a key has changed status.
  9.    */
  10.  // if (!Hal_KeyIntEnable)
  11. //  {
  12. //    if (keys == halKeySavedKeys)
  13. //    {
  14.       /* Exit - since no keys have changed */
  15. //      return;
  16. //    }
  17.     /* Store the current keys for comparation next time */
  18. //    halKeySavedKeys = keys;
  19.  // }
  20. //  else
  21.  // {
  22.     /* Key interrupt handled here */
  23.  // }

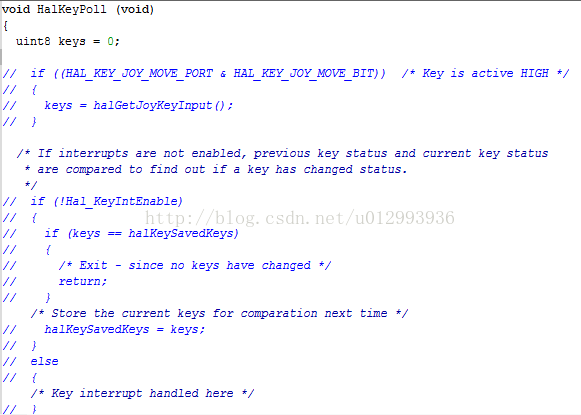

从Zigbee协议栈底层添加自己的按键配置 - 图5
全部注释掉，因为它会对我们设定的按键产生干扰，具体情况我也不知道…
然后再在内模仿：

  1. if (HAL_PUSH_BUTTON1())
  2.   {
  3.     keys |= HAL_KEY_SW_6;
  4.   }

添加 ：

  1. if (HAL_PUSH_BUTTON8())
  2.   {
  3.     keys |= HAL_KEY_SW_8;
  4.   }

从Zigbee协议栈底层添加自己的按键配置 - 图6

OnBard.c

将

  1. void InitBoard( uint8 level )
  2. {
  3.   if ( level == OB_COLD )
  4.   {
  5.     // IAR does not zero-out this byte below the XSTACK.
  6.     *(uint8 *)0x0 = 0;
  7.     // Interrupts off
  8.     osal_int_disable( INTS_ALL );
  9.     // Check for Brown-Out reset
  10.     ChkReset();
  11.   }
  12.   else  // !OB_COLD
  13.   {
  14.     /* Initialize Key stuff */
  15.     HalKeyConfig(HAL_KEY_INTERRUPT_DISABLE, OnBoard_KeyCallback); //修改此处
  16.   }
  17. }

改为：

  1. HalKeyConfig(HAL_KEY_INTERRUPT_ENABLE, OnBoard_KeyCallback);

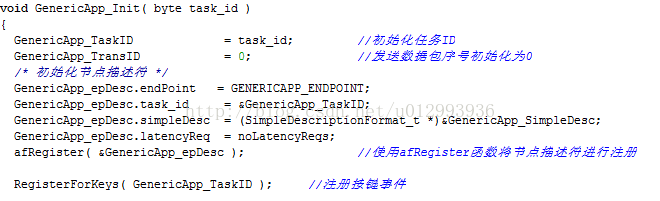

  4. 记得在任务初始化函数中加入
  5. RegisterForKeys( GenericApp_TaskID );     //注册按键事件

从Zigbee协议栈底层添加自己的按键配置 - 图7

最后再在Coordinator.c中的

  1. uint16 GenericApp_ProcessEvent( uint8 task_id, uint16 events )
  2. 添加事件及其处理函数
  3. case KEY_CHANGE:
  4.           GenericApp_HandleKeys( ((keyChange_t *)MSGpkt)->state, ((keyChange_t *)MSGpkt)->keys );

再在

  1. static void GenericApp_HandleKeys( uint8 shift, uint8 keys )
  2. {
  3.   zAddrType_t dstAddr;
  4.    if ( keys & HAL_KEY_SW_1 )
  5.     {
  6.     }
  7.     if ( keys & HAL_KEY_SW_2 )
  8.     {
  9.     }
  10.     if ( keys & HAL_KEY_SW_3 )
  11.     {
  12.     }
  13.     if ( keys & HAL_KEY_SW_4 )
  14.     {
  15.     }
  16.     if ( keys & HAL_KEY_SW_8 ) //添加自己的按键及其处理函数
  17.     {
  18.       HalLedSet(HAL_LED_1, HAL_LED_MODE_FLASH);
  19.     }
  20.   }

最后烧到开发板中即可，祝大家实验成功。
