Ch7

Data Flow Diagrams

  • 数据流图是系统的逻辑模型，没有任何具体的物理元素，仅描述信息在系统中流动和处理的情况

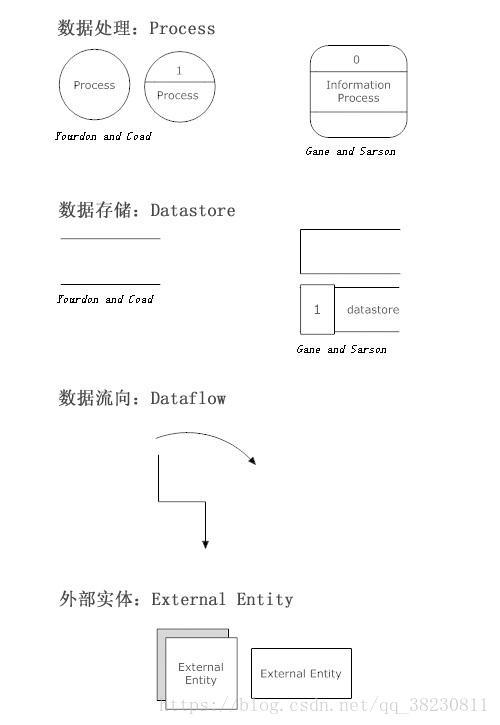

  • 符号：共有4个—（1）数据处理（2）数据存储（3）连线（4）外部实体

    1.             2种表示方法：（1）Yourdon & Code （2）Gane & Sarson
    3.                 ![DFD1.png](https://cdn.nlark.com/yuque/0/2021/png/2445323/1617152020330-e509a442-e721-44a7-b187-496ebc811fb2.png#align=left&display=inline&height=725&margin=%5Bobject%20Object%5D&name=DFD1.png&originHeight=725&originWidth=500&size=73375&status=done&style=none&width=500)

  • 实例分析：假设一家工厂的采购部门每天需要一张定货报表。报表按零件编号排序，表中列出所有需要再次定货的零件。对于每个需要再次定货的零件应该列出下述数据：零件编号、零件名称、定货数量、目前价格、主要供应商、次要供应商。零件入库或出席称为事务，通过放在仓库中的CRT终端把事务报告给定货系统。当某种零件的库存数量少于库存临界值时就应该再次定货。

  • 具体步骤：

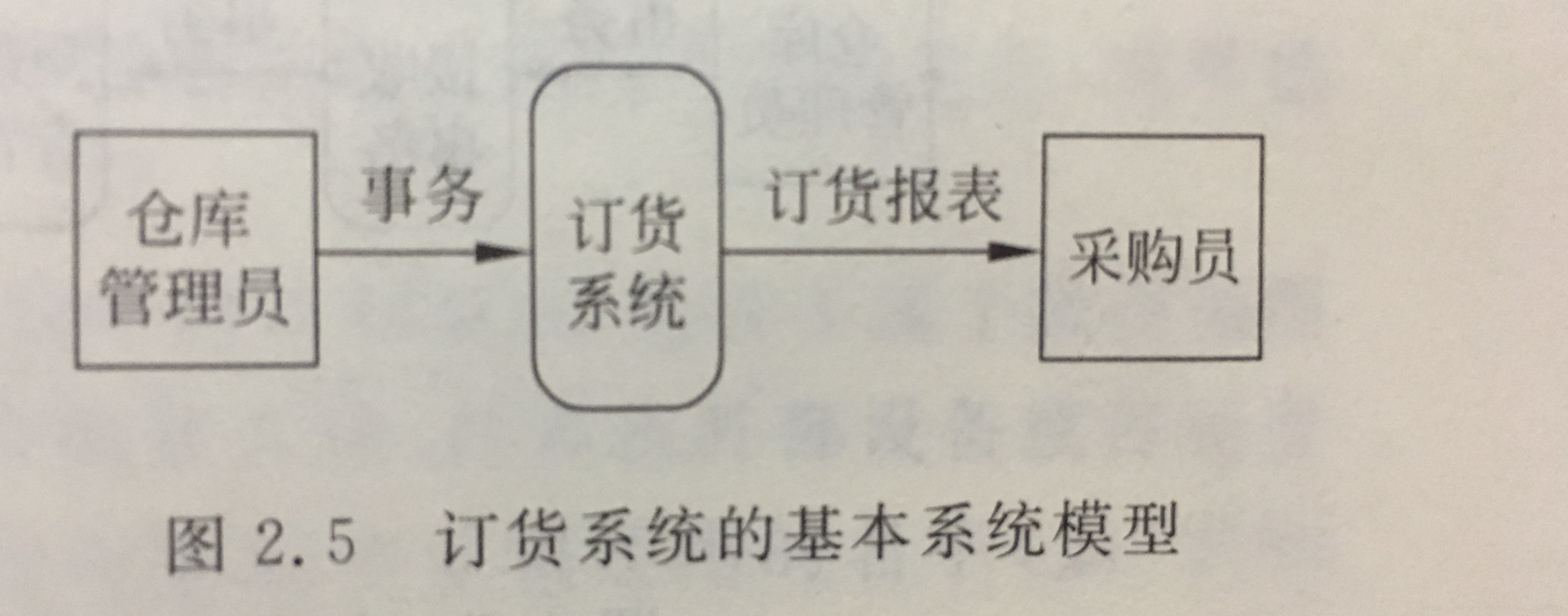

  1. 画出最概括的系统模型—若干个数据源点/终点以及一个处理组成


  1. 细化


  1. 再细化


  1. 标明边界


  • 物理数据流图与逻辑数据流图的区别
  1. 物理数据流图：关注系统中的物理实体以及一些具体的文档、报告和其他输入/输出硬拷贝。用做系统构造和实现的技术性蓝图。
  2. 逻辑数据流图：强调参与者所做的事情，是物理数据流图去掉了所有物理细节后得到的变换形式。用做系统分析的需求分析阶段的起点。

数据流图知识整理自csdn—1
物理数据流图知识整理自csdn—2
