基于：Mysql 5.7

一、InnoDB 介绍

InnoDB 是事务安全的 MySQL 存储引擎。同时 InnoDB 是一个提供了数据持久化的存储引擎。

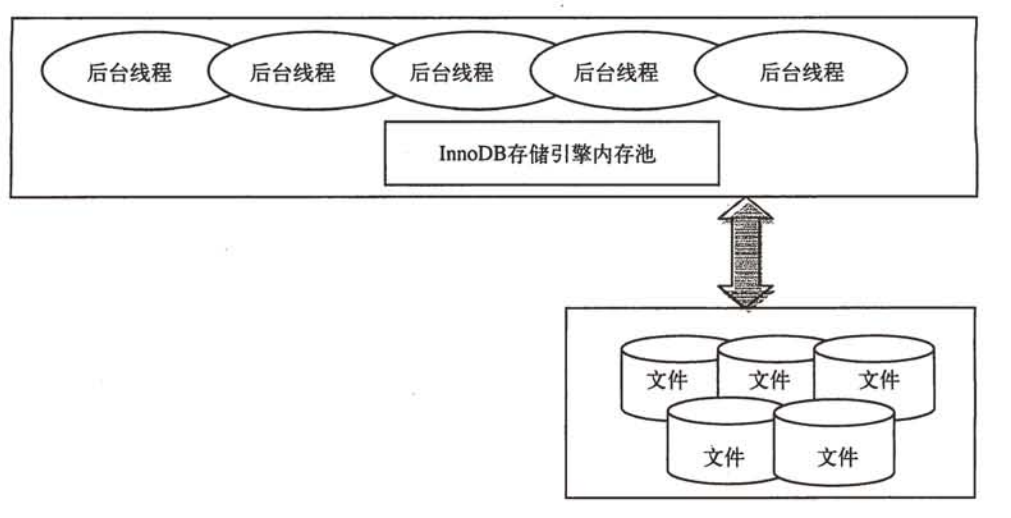

1.1、InnoDB 体系结构

整个 InnoDB 由三部分组成

  • 后台线程
    默认情况下，InnoDB存储引擎后台线程有7个：
    4个IO线程（insert buffer thread、log thread、read thread、write thread）
    1个master 线程
    1个 lock监控线程
    1个错误监控线程

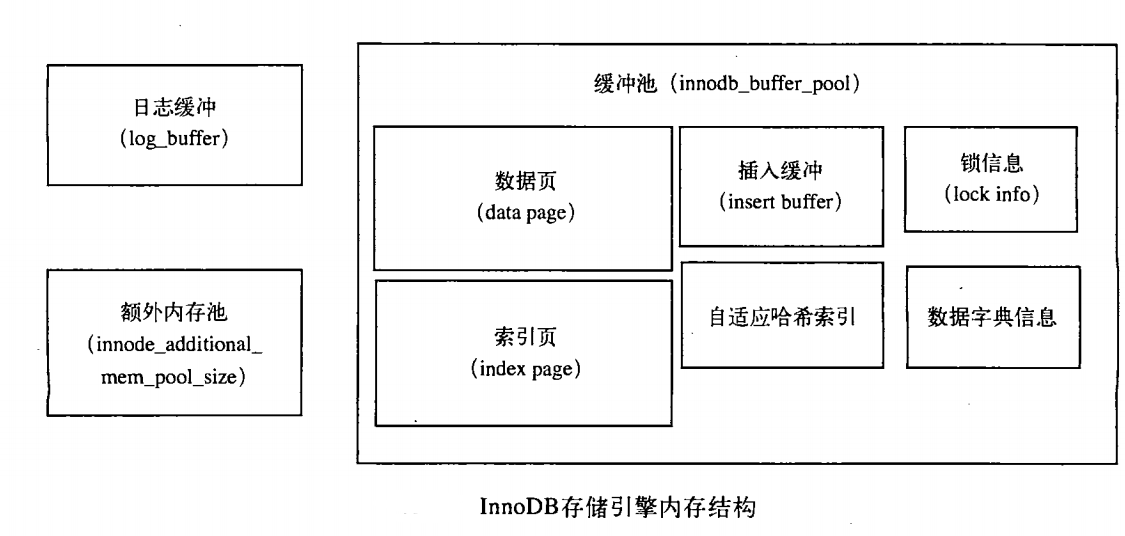

  • 内存池
    内存池由几个部分组成：
    缓冲池（buffer pool）、【对应系统变量：innodb_buffer_pool_size】
    InnoDB按照页（每页16K）的方式读取数据到缓冲池中，使用 LRU 的算法进行页的保存。
    重做日志缓冲池（redo log buffer）、 【对应系统变量：innodb_log_buffer_size】
    额外的内存池（additional memory pool）【对应系统变量：innodb_additional_mem_pool_size】

  • 持久化文件

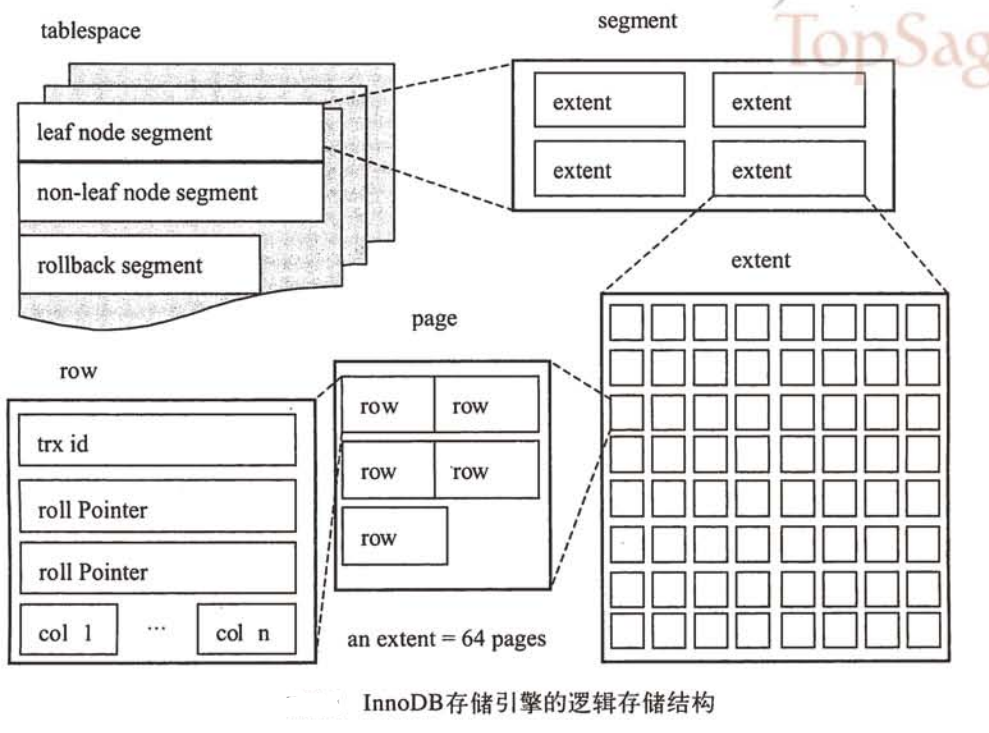

    二、InnoDB 逻辑存储结构

    InnoDB 存储引擎逻辑存储结构分为几部分，由大到小结构如下：

  • 表空间（tablespace）

  • 段（segment）
  • 区（extent）
  • 页（page）
  • 行（row）
