基于：Mysql 5.7

一、回顾 InnoDB 逻辑结构图

行格式对应的就是上图中的”row“。

二、InnoDB 行格式

InnoDB 存储引擎存储数据以行的形式存储。（页由一行行 row 组成）
针对 InnoDB 的存储格式，目前有四种行格式：

  • COMPACT行格式
  • Redundant行格式
  • Dynamic 行格式

  • Compressed 行格式

    2.1、行格式：COMPACT

    行格式如图所示，分为三类

  • 记录的额外信息
    分为三个：变成字段长度列表、Null标志位列表、记录头信息
    变长字段长度列表：存储变成字段的长度，长度小于255 用1个字节标识，长度大于255用2个字节标识（最大两个字节标识 2^16 = 65535 所以字段长度最长为 65535）。
     NULL 标志位列表：如果不存在 NULL 值列，该字段不存在。否则：0 表示 非NULL，1表示 NULL。

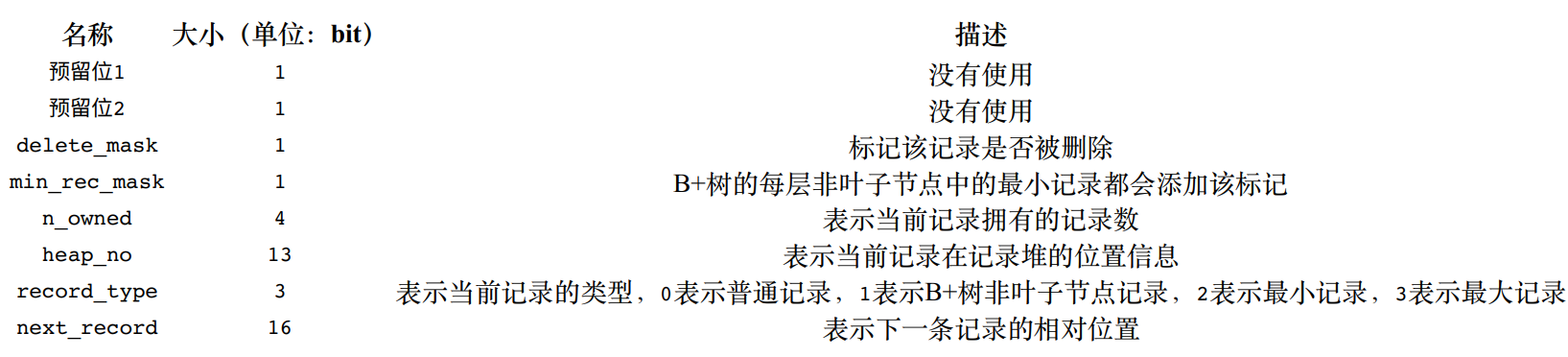

    * 记录头信息：固定占用5个字节,40位。存储信息如下：

  • 隐藏列
    分为三个：事务ID、回滚指针、RowID
    事务ID：占用 6 字节
     回滚指针：占用 7 字节
    * ROWID：占用 6 字节（没有设置primary key 时，会自动产生给字段）
  • 真实数据
    存储每一列数据（NULL值不存储不占空间，只在 NULL标志位中有一个标识）

    小贴士： 在定义表结构时，一定要定义 primary key ，否则一条记录会多 6 个字节的浪费（ROWID）

2.2、行格式：Redundant

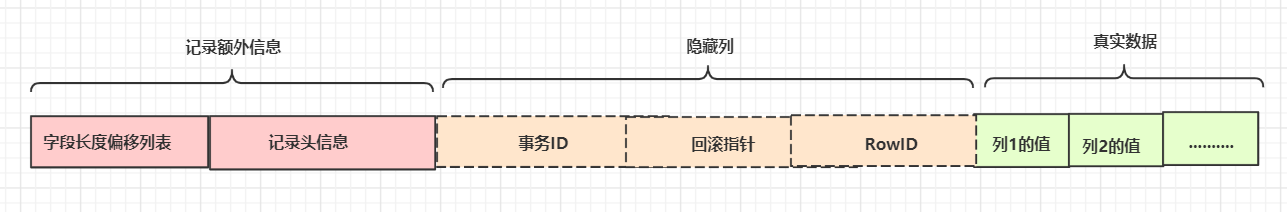

行格式如图所示，分为三类

  • 记录的额外信息
    分为两个：字段长度偏移列表、记录头信息
    字段长度偏移列表：字段的长度信息都进行存储，不过长度的计算是通过偏移量进行计算。

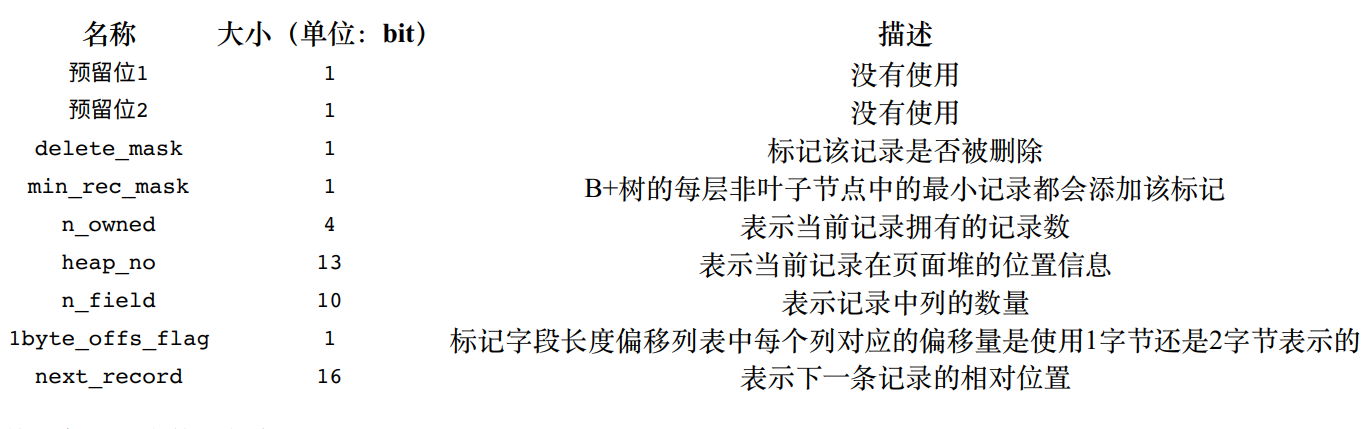

     记录头信息：固定占用6个字节,48位。存储信息如下：
  • 隐藏列
    分为三个：事务ID、回滚指针、RowID
    事务ID：占用 6 字节
     回滚指针：占用 7 字节
    * ROWID：占用 6 字节（没有设置primary key 时，会自动产生给字段）
  • 真实数据
    存储每一列数据（NULL值不存储不占空间，只在 NULL标志位中有一个标识）

    小贴士： 在定义表结构时，一定要定义 primary key ，否则一条记录会多 6 个字节的浪费（ROWID）

三、行格式：Dynamic

MySQL5.7 默认的行格式位：Dynamic 。
Dynamic 和 Compact 类似，不同点在于对行溢出的处理。

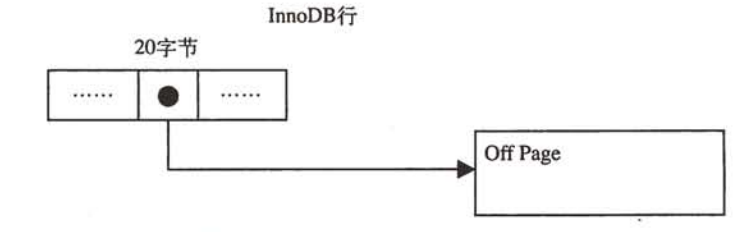

Dynamic 在行溢出时，会把所有的字节存储在其他页中，只在记录的真实数据存储处存储其他页面的地址（指针占用20字节），如下：
对比 Compact 行溢出，如下图：

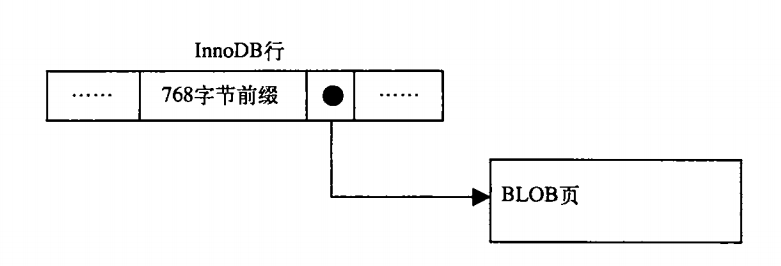

保留前 768 字节，剩余的保存在 BLOB 页中。


四、行格式：Compressed

Compressed 和 Dynamic 类似，不同点在于 Compressed 在存储的时候会将行数据以 zlib 算法进行压缩。

五、知识点

1、

每个记录的头信息中都有⼀个next_record属性，从⽽使页中的所有记录串联成⼀个单链表。
