经典论文阅读（2）--Faster-RCN

Inroduction

之前的算法用region-based，消耗大量算力，但是现在这个问题彻底解决，通过共享卷积的方式。
我们发现卷积的特征图也容易用来生成建议区域，我们通过设计了RPN通过加一小部分卷积层，我们不用普遍的算法里面的用图片的金字塔或者滤波器，我们设计出了anchor box来作为多尺度和纵横比的参考，可以当作回归参考的金字塔不需要多尺度和不同纵横比。
通过组合RPN和Fast-RCNN，可以交替微调RPN和FR，权值共享，取得很好的效果。

Related Work

R-CNN只是起到分类器的效果，并没有预测边界（除了通过预测边界盒进行精炼，SPP和R-CNN的共享卷积的方法越来越得到关注。

RPN

通过输入任意尺度的图片，输出一系列区域建议，每一个都包含分数。

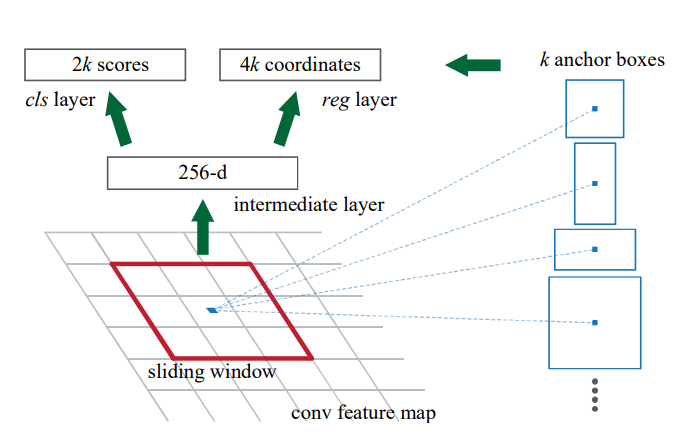

为了生成区域建议，我们在最后一个共享卷积层的卷积特征图输出上滑动一个小网络。该小网络以输入卷积特征图的一个n×n空间窗口作为输入。每个滑动窗口都映射到一个低维特性(ZF为256-d, VGG为512-d, ReLU[33]如下)这个特性被输入到两个完全连接的层—box-regression层(reg)和box-classification层(cls)。我们在本文中使用n = 3，注意到输入图像上的有效接收域很大(ZF和的有效接收域分别为171和228像素分别为VGG)。图3(左)显示了这个迷你网络的一个位置。请注意，由于微型网络以滑动窗口的方式运行，因此所有空间位置都共享完全连接的层。这个架构很自然地通过一个n×n卷积层和两个同级的1×1卷积层(分别用于reg和cls)来实现。
Anchors：每一个滑窗假设得到K个可能的情况，那么就会得到4k个输出给box定位，2k个输出分别得到可能的概率和不可能的概率。这两个输出一个是回归，一个是分类。

Translation-Invariant Anchors：平移不变性可以检测各种位置。对于VGG只有512（4+2）9个参数，这样使得在小的数据集上有更小的过拟合风险。
考虑到卷积层：33512512+51269 = 2.410^9
Multi-Scale Anchors as Regression References:传统的方法有两种，一种是特征金字塔，一种是用不同尺度的滑窗。FR用了锚的金字塔，通过不同比例和不同大小的锚框。
LossFunction:RPNs,设计了一种两类的标签，来判断是不是目标，有最高的iou的值或者iou值达到了0.7以上
取不高于0.3的锚为负锚，（和所有的种类的iou值），中间的对训练不产生效果。定义多任务损失的目标：

i是某个种类，pi表示预测的概率，如果正例带为1，如果负例则为0，ti表示四个位置参数的向量，带*表示与一个正向锚相关的ground-truth。Lcls取log损失，Lreg取smoothL1损失。

x表示预测的box，xa表示abchorbox，锚框，x*表示GT，可以想象成从boundingbox的回归从锚到真是的框。实现了不同于以往IOU的方法实现了回归，得到的权值得到共享。
Trainning RPNs：可以通过反向传播和SGD来运算，在一幅图离随机抽取256个锚点进行运算，正负例比例为1：1.如果一批中小与128个positive，则用negative填充。
之前都是区域建议，而不是目标检测，目标检测采用R_CNN，两者分别训练，所以要有一种共享卷积层的技术。

1. 交替训练，先RPN
2. 近似联合训练：合并成一个网络，
3. 非近似联合训练

（不太懂）

实施细节

在单一尺度训练和测试两个网络，anchor设定三种1：1，1：2.1：3，在三种尺度上进行anchors。
1000600的图片大概有6040*9个锚框，去除边界区域，就有6000个锚框。然后采用NMS就得到了最终的大概2000个建议。

experiment

一些要点

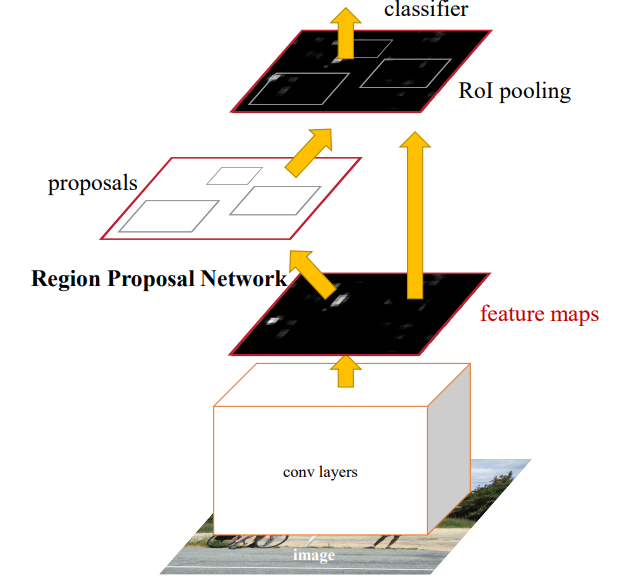

整体框架

1)、Conv layers提取特征图：
作为一种CNN网络目标检测方法，Faster RCNN首先使用一组基础的conv+relu+pooling层提取input image的feature maps,该feature maps会用于后续的RPN层和全连接层
2)、RPN(Region Proposal Networks):
RPN网络主要用于生成region proposals，首先生成一堆Anchor box，对其进行裁剪过滤后通过softmax判断anchors属于前景(foreground)或者后景(background)，即是物体or不是物体，所以这是一个二分类；同时，另一分支bounding box regression修正anchor box，形成较精确的proposal（注：这里的较精确是相对于后面全连接层的再一次box regression而言）
3)、Roi Pooling：
该层利用RPN生成的proposals和VGG16最后一层得到的feature map，得到固定大小的proposal feature map,进入到后面可利用全连接操作来进行目标识别和定位
4)、Classifier：
会将Roi Pooling层形成固定大小的feature map进行全连接操作，利用Softmax进行具体类别的分类，同时，利用L1 Loss完成bounding box regression回归操作获得物体的精确位置.

RPN相当于一个attetion

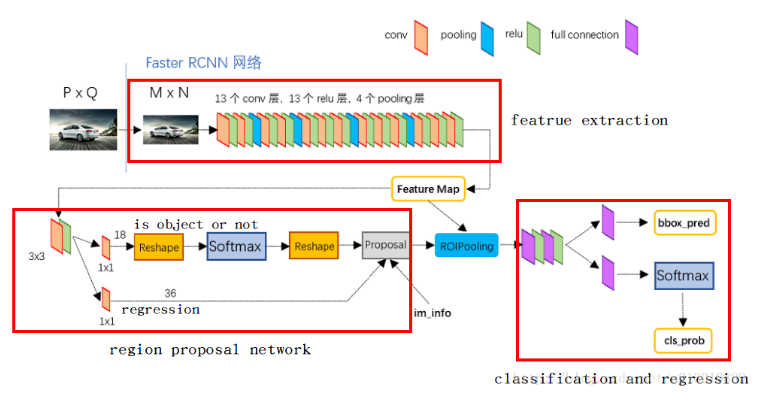

网络结构

整体如上

conv layers

由于支持任意大小图片，对输入图片进行规整大小设定为不超过1000600，不足则补齐。
① 13个conv层：kernel_size=3,pad=1,stride=1;
卷积公式：
所以，conv层不会改变图片大小（即：输入的图片大小=输出的图片大小）
② 13个relu层：激活函数，不改变图片大小
③ 4个pooling层：kernel_size=2,stride=2;pooling层会让输出图片是输入图片的1/2
经过Conv layers，图片大小变成(M/16)(N/16)，即：
6040(1000/16≈60,600/16≈40)；则，Feature Map就是6040512-d(注：VGG16是512-d,ZF是256-d)，表示特征图的大小为6040，数量为512。（表示通道数）。

RPN

Feature Map进入RPN后，先经过一次33的卷积，同样，特征图大小依然是6040,数量512，这样做的目的应该是进一步集中特征信息，接着看到两个全卷积,即kernel_size=11,p=0,stride=1;

如上图中标识：
① rpn_cls：6040512-d ⊕ 1151218 ==> 604092
逐像素对其9个Anchor box进行二分类
② rpn_bbox：6040512-d ⊕ 1151236==>604094
逐像素得到其9个Anchor box四个坐标信息
经过卷积，图片大小变为原来1/16，其中一个点就代表原图1616的值区域，源码中转化为[0,0,15,15]的数组，参数ratios=[0.5, 1, 2]scales=[8, 16, 32]，特征图大小为6040，所以会一共生成60409=21600个Anchor box。
并且对生成的Anchor box进行过滤和标记，参照源码，过滤和标记规则如下：
① 去除掉超过1000600这原图的边界的anchor box
② 如果anchor box与ground truth的IoU值最大，标记为正样本，label=1
③ 如果anchor box与ground truth的IoU>0.7，标记为正样本，label=1
④ 如果anchor box与ground truth的IoU<0.3，标记为负样本，label=0
剩下的既不是正样本也不是负样本，不用于最终训练，label=-1

下面集体看下这三个，其中‘rpn_loss_cls’、‘rpn_loss_bbox’是分别对应softmax，smooth L1计算损失函数，‘rpn_cls_prob’计算概率值(可用于下一层的nms非最大值抑制操作)
补充：
① Softmax公式，计算各分类的概率值
② Softmax Loss公式，RPN进行分类时，即寻找最小Loss值
在’rpn-data’中已经为预测框anchor box进行了标记，并且计算出与gt_boxes之间的偏移量,利用RPN网络进行训练。
RPN训练设置：在训练RPN时，一个Mini-batch是由一幅图像中任意选取的256个proposal组成的，其中正负样本的比例为1：1。如果正样本不足128，则多用一些负样本以满足有256个Proposal可以用于训练，反之亦然。
得到2000个abchor后取前300个进入下一层的ROIpooling。
**用下图一个案例来对NMS算法进行简单介绍

如上图所示，一共有6个识别为人的框，每一个框有一个置信率。
现在需要消除多余的:
· 按置信率排序: 0.95, 0.9, 0.9, 0.8, 0.7, 0.7
· 取最大0.95的框为一个物体框
· 剩余5个框中，去掉与0.95框重叠率IoU大于0.6(可以另行设置)，则保留0.9, 0.8, 0.7三个框
· 重复上面的步骤，直到没有框了，0.9为一个框
· 选出来的为: 0.95, 0.9

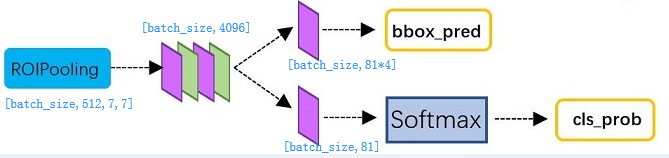

全连接层
