与MapReduce 一样，Spark 也是遵循移动计算比移动数据更划算，这一基本原则。

Spark 的计算阶段

我们可以对比来看。首先和 MapReduce 一个应用一次只运行一个 map 和一个 reduce 不同，Spark 可以根据应用的复杂程度，分割成更多的计算阶段（stage），这些计算阶段组成一个有向无环图 DAG，Spark 任务调度器可以根据 DAG 的依赖关系执行计算阶段。

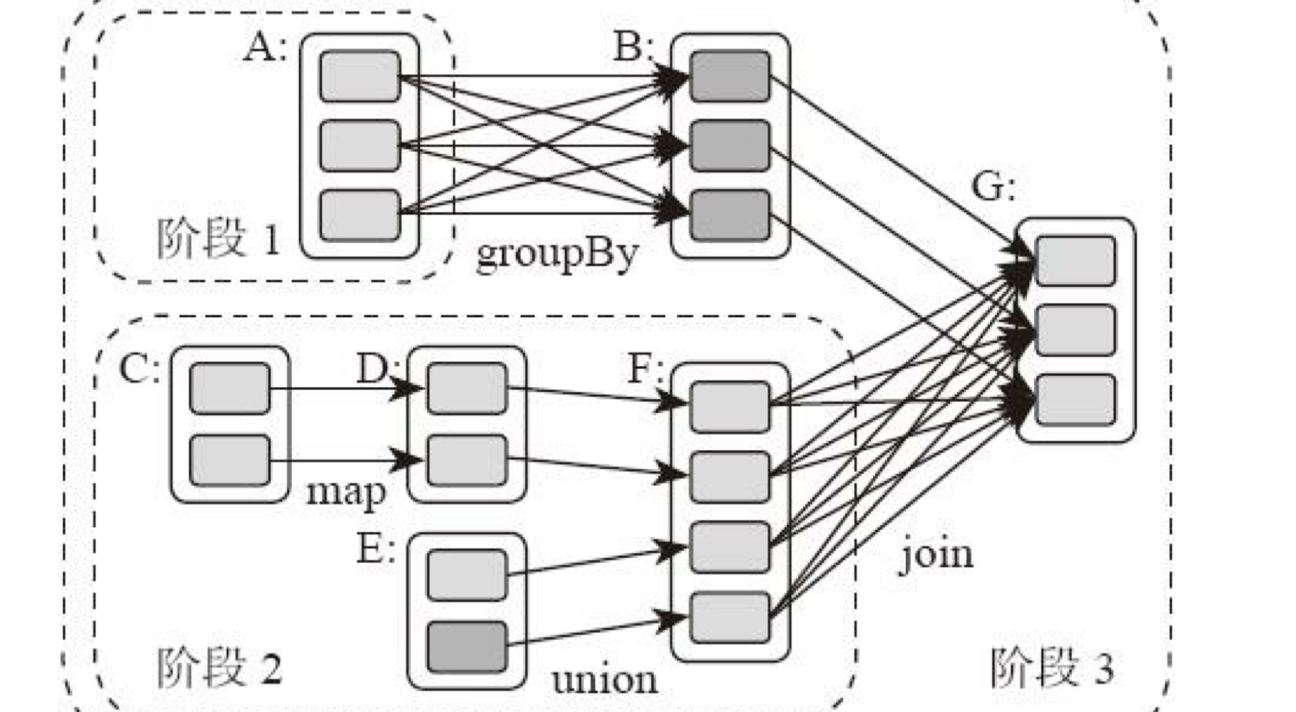

所谓 DAG 也就是有向无环图，就是说不同阶段的依赖关系是有向的，计算过程只能沿着依赖关系方向执行，被依赖的阶段执行完成之前，依赖的阶段不能开始执行，同时，这个依赖关系不能有环形依赖，否则就成为死循环了。下面这张图描述了一个典型的 Spark 运行 DAG 的不同阶段。

从图上看，整个应用被切分成 3 个阶段，阶段 3 需要依赖阶段 1 和阶段 2，阶段 1 和阶段 2 互不依赖。Spark 在执行调度的时候，先执行阶段 1 和阶段 2，完成以后，再执行阶段 3。如果有更多的阶段，Spark 的策略也是一样的。只要根据程序初始化好 DAG，就建立了依赖关系，然后根据依赖关系顺序执行各个计算阶段，Spark 大数据应用的计算就完成了。
上图这个 DAG 对应的 Spark 程序伪代码如下。

rddB = rddA.groupBy(key)
rddD = rddC.map(func)
rddF = rddD.union(rddE)
rddG = rddB.join(rddF)

所以，你可以看到 Spark 作业调度执行的核心是 DAG，有了 DAG，整个应用就被切分成哪些阶段，每个阶段的依赖关系也就清楚了。之后再根据每个阶段要处理的数据量生成相应的任务集合（TaskSet），每个任务都分配一个任务进程去处理，Spark 就实现了大数据的分布式计算。
具体来看的话，负责 Spark 应用 DAG 生成和管理的组件是 DAGScheduler，DAGScheduler 根据程序代码生成 DAG，然后将程序分发到分布式计算集群，按计算阶段的先后关系调度执行。

Spark 划分计算阶段的依据是什么？

那么，Spark 划分计算的阶段是什么呢，显然并不是RDD上的每个转换函数都会生成一个计算阶段，比如上面的例子，有4个转换函数却只有3个阶段。
你可以再观察一下上面的 DAG 图，关于计算阶段的划分从图上就能看出规律，当 RDD 之间的转换连接线呈现多对多交叉连接的时候，就会产生新的阶段。一个 RDD 代表一个数据集，图中每个 RDD 里面都包含多个小块，每个小块代表 RDD 的一个分片。
一个数据集中的多个数据分片需要进行分区传输，写入到另一个数据集的不同分片中，这种数据分区交叉传输的操作，我们在 MapReduce 的运行过程中也看到过。
哈哈，没错是他—-shuffle。
是的，这就是 shuffle 过程，Spark 也需要通过 shuffle 将数据进行重新组合，相同 Key 的数据放在一起，进行聚合、关联等操作，因而每次 shuffle 都产生新的计算阶段。这也是为什么计算阶段会有依赖关系，它需要的数据来源于前面一个或多个计算阶段产生的数据，必须等待前面的阶段执行完毕才能进行 shuffle，并得到数据。

注意

这里需要你特别注意的是，计算阶段划分的依据是 shuffle，不是转换函数的类型，有的函数有时候有 shuffle，有时候没有。比如上图例子中 RDD B 和 RDD F 进行 join，得到 RDD G，这里的 RDD F 需要进行 shuffle，RDD B 就不需要。
因为 RDD B 在前面一个阶段，阶段 1 的 shuffle 过程中，已经进行了数据分区。分区数目和分区 Key 不变，就不需要再进行 shuffle。
这种不需要进行 shuffle 的依赖，在 Spark 里被称作窄依赖；相反的，需要进行 shuffle 的依赖，被称作宽依赖。跟 MapReduce 一样，shuffle 也是 Spark 最重要的一个环节，只有通过 shuffle，相关数据才能互相计算，构建起复杂的应用逻辑。

总结 Spark 高效的原因

其实从本质上看，Spark 可以算作是一种 MapReduce 计算模型的不同实现。Hadoop MapReduce 简单粗暴地根据 shuffle 将大数据计算分成 Map 和 Reduce 两个阶段，然后就算完事了。而 Spark 更细腻一点，将前一个的 Reduce 和后一个的 Map 连接起来，当作一个阶段持续计算，形成一个更加优雅、高效地计算模型，虽然其本质依然是 Map 和 Reduce。但是这种多个计算阶段依赖执行的方案可以有效减少对 HDFS 的访问，减少作业的调度执行次数，因此执行速度也更快。**并且和 Hadoop MapReduce 主要使用磁盘存储 shuffle 过程中的数据不同，Spark 优先使用内存进行数据存储，包括 RDD 数据**。除非是内存不够用了，否则是尽可能使用内存，这也是 Spark 性能比 Hadoop 高的另一个原因。

Spark 作业管理

Spark 里面的 RDD 函数有两种，一种是转换函数，调用以后得到的还是一个 RDD，RDD 的计算逻辑主要通过转换函数完成。
另一种是 action 函数，调用以后不再返回 RDD。比如count() 函数，返回 RDD 中数据的元素个数；saveAsTextFile(path)，将 RDD 数据存储到 path 路径下。Spark 的 DAGScheduler 在遇到 shuffle 的时候，会生成一个计算阶段，在遇到 action 函数的时候，会生成一个作业（job）。
RDD 里面的每个数据分片，Spark 都会创建一个计算任务去处理，所以一个计算阶段会包含很多个计算任务（task）。

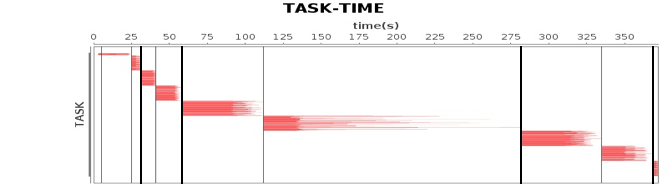

关于作业、计算阶段、任务的依赖和时间先后关系你可以通过下图看到。

图中横轴方向是时间，纵轴方向是任务。两条粗黑线之间是一个作业，两条细线之间是一个计算阶段。一个作业至少包含一个计算阶段。水平方向红色的线是任务，每个阶段由很多个任务组成，这些任务组成一个任务集合。
DAGScheduler 根据代码生成 DAG 图以后，Spark 的任务调度就以任务为单位进行分配，将任务分配到分布式集群的不同机器上执行。

Spark 执行过程

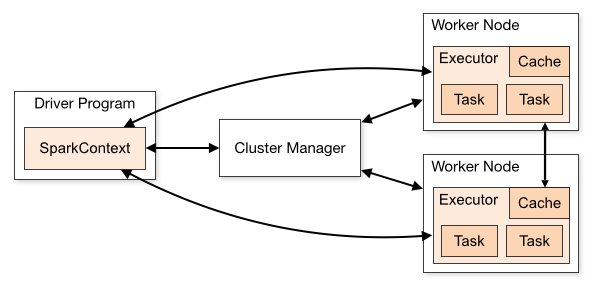

Spark 支持 Standalone、Yarn、Mesos、Kubernetes 等多种部署方案，几种部署方案原理也都一样，只是不同组件角色命名不同，但是核心功能和运行流程都差不多。

首先，Spark 应用程序启动在自己的 JVM 进程里，即 Driver 进程，启动后调用 SparkContext 初始化执行配置和输入数据。SparkContext 启动 DAGScheduler 构造执行的 DAG 图，切分成最小的执行单位也就是计算任务。
然后 Driver 向 Cluster Manager 请求计算资源，用于 DAG 的分布式计算。Cluster Manager 收到请求以后，将 Driver 的主机地址等信息通知给集群的所有计算节点 Worker。
Worker 收到信息以后，根据 Driver 的主机地址，跟 Driver 通信并注册，然后根据自己的空闲资源向 Driver 通报自己可以领用的任务数。Driver 根据 DAG 图开始向注册的 Worker 分配任务。
Worker 收到任务后，启动 Executor 进程开始执行任务。Executor 先检查自己是否有 Driver 的执行代码，如果没有，从 Driver 下载执行代码，通过 Java 反射加载后开始执行。
