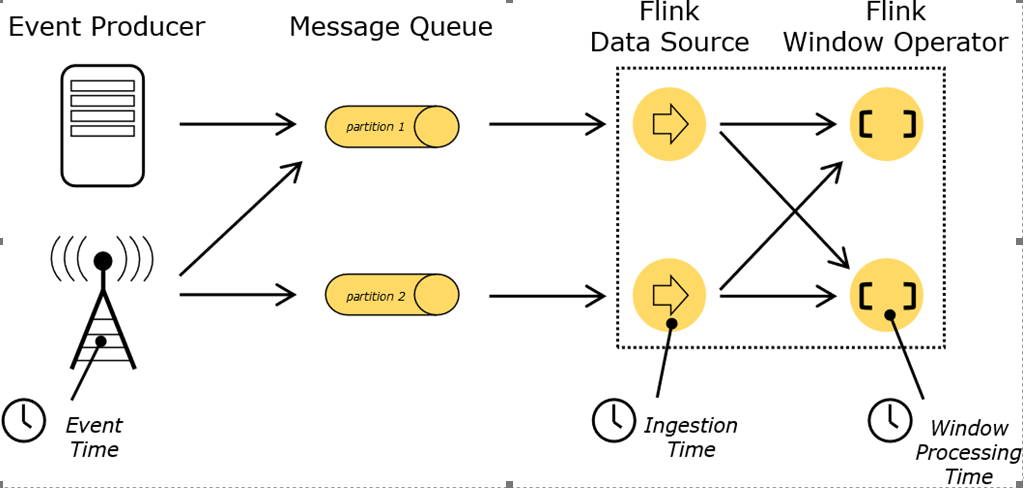

时间语义


  • Event Time ( 一般实际业务中使用 )
  • Ingestion Time
  • Window Processing Time ( 默认 )

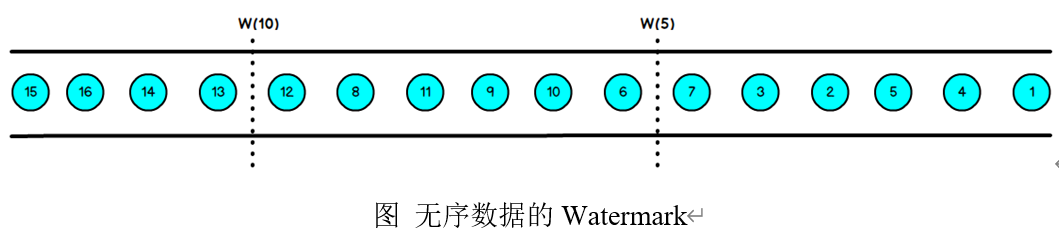

Watermark

在 Flink 中使用 Watermark 来处理 迟到数据 ,使用window 来处理 乱序数据
对迟到数据处理的机制，但是watermark 达到窗口结束的时候，触发窗口计算
当窗口时间到达时, 本身应该触发计算，但是为了能够对迟到的数据进行正确的处理，需要将计算的时间点推迟，推迟到 watermark 标记到达时。



设置 watermark

连续性 watermark ( AssignerWithPeriodicWatermarks)

  1.       .assignTimestampsAndWatermarks(
  2.       new AssignerWithPeriodicWatermarks[WaterSensor] {
  3.         override def getCurrentWatermark: Watermark = {
  4.           // 水位线推迟 3s
  5.           println("getCurrentWatermart .... ")
  6.           new Watermark(currentTS - 3000)
  7.         }
  9.         override def extractTimestamp(element: WaterSensor, previousElementTimestamp: Long): Long = {
  10.           currentTS = currentTS.max(element.ts * 1000)
  11.           element.ts * 1000
  12.         }
  13.       }
  14.     )

间歇性 watermark ( AssignerWithPunctuatedWatermarks )

  1.       .assignTimestampsAndWatermarks(
  2.         new AssignerWithPunctuatedWatermarks[WaterSensor] {
  3.           override def checkAndGetNextWatermark(lastElement: WaterSensor, extractedTimestamp: Long): Watermark = {
  4.             println("checkAndGetNextWatermark ..... ")
  5.             // 间歇性水位线设置
  6.             new Watermark(extractedTimestamp)
  7.           }
  9.           override def extractTimestamp(element: WaterSensor, previousElementTimestamp: Long): Long = {
  10.             element.ts * 1000
  11.           }
  12.         }
  13.       )

预期有序的 watermark （ assignAscendingTimestamps ）

  1. // 如果我们事先得知数据流的时间戳是单调递增的，也就是说没有乱序，
  2. // 那我们可以使用assignAscendingTimestamps，这个方法会直接使用数据的时间戳生成watermark。
  3. val tsDS = mapDS.assignAscendingTimestamps(e => e._2)

准备数据

  1. sensor_1,1549044122,1
  2. sensor_1,1549044123,2
  3. sensor_1,1549044124,3
  4. sensor_1,1549044125,4
  5. sensor_1,1549044126,5
  6. sensor_1,1549044127,6
  7. sensor_1,1549044128,7
  8. sensor_1,1549044129,8
  9. sensor_1,1549044130,9
  1. // 定义样例类：水位传感器：用于接收空高数据
  2. // id:传感器编号
  3. // ts:时间戳
  4. // vc:空高
  5. case class WaterSensor(id:String, ts:Long, vc:Double)

代码

  1. 1. 设置时间语义
  3. 2. 设置 watermark
  4.         .map()
  5.         // 设置  watermark
  6.         .assignTimestampsAndWatermarks()
  7.         // 设置window time
  8.     .keyBy(_.id)
  9.       .timeWindow(Time.seconds(5))

分析：

  1. 时间窗口如何划分

timestamp - (timestamp - offset（0） + windowSize) % windowSize
[00: 00 - 00：05)
[00: 05 - 00：10）
….

  1. 标记何时触发窗口计算

当标记( 事件时间+推迟时间 ) 大于窗口结束的时候就会触发

  1. 如果窗口计算完毕后，还想对迟到的数据进行处理，可以让窗口的计算再晚一些 .allowedLateness(Time.seconds(2))
  2. 如果指定的窗口已经计算完毕，不再接收新的 数据，原则上 不再接收的数据就会丢弃

如果必须要统计， 可是窗口又不再接收，那么可以将数据放在一个特殊的流中， —— 侧输出流
.sideOutputLateData(outputTag)

  1. package com.ylb.time
  4. import java.text.SimpleDateFormat
  6. import com.ylb.myCluss.WaterSensor
  7. import org.apache.flink.streaming.api.scala.{DataStream, OutputTag, StreamExecutionEnvironment}
  8. import org.apache.flink.api.scala._
  9. import org.apache.flink.streaming.api.TimeCharacteristic
  10. import org.apache.flink.streaming.api.functions.timestamps.BoundedOutOfOrdernessTimestampExtractor
  11. import org.apache.flink.streaming.api.windowing.time.Time
  12. import org.apache.flink.streaming.api.windowing.windows.TimeWindow
  13. import org.apache.flink.util.Collector
  15. /**
  16.   * @author yanglibin
  17.   * @create 2020-03-04 17:41
  18.   */
  19. object TimeTest {
  20.   def main(args: Array[String]): Unit = {
  21.     val env = StreamExecutionEnvironment.getExecutionEnvironment
  22.     env.setParallelism(1)
  24.     // 设置时间语义
  25.     env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
  26.     // 侧输出流
  27.     val outputTag: OutputTag[WaterSensor] = new OutputTag[WaterSensor]("lateData")
  29. //    val markDS: DataStream[WaterSensor] = env.readTextFile("c:/tmp/input/sensor-data.log")
  30.     val markDS: DataStream[WaterSensor] = env.socketTextStream("hadoop-master",9999)
  31.       .map(
  32.         line => {
  33.           val datas = line.split(",")
  34.           WaterSensor(datas(0), datas(1).toLong, datas(2).toInt)
  35.         }
  36.       )
  37.       // 从数据中抽取数据作为事件时间
  38.       // 设定水位标记, 这个标记一般比当前数据事件时间要推迟
  39.       .assignTimestampsAndWatermarks(
  40.       new BoundedOutOfOrdernessTimestampExtractor[WaterSensor](Time.seconds(3)) {
  41.         override def extractTimestamp(element: WaterSensor): Long = {
  42.           element.ts * 1000L
  43.         }
  44.       }
  45.     )
  48.     val applyDS: DataStream[String] = markDS
  49.       .keyBy(_.id)
  50.       .timeWindow(Time.seconds(5))
  51.       .allowedLateness(Time.seconds(2))
  52.       .sideOutputLateData(outputTag)
  53.       .apply(
  54.         (key: String, window: TimeWindow, datas: Iterable[WaterSensor], out: Collector[String]) => {
  55.           val sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss")
  56.           out.collect(s"window:[${sdf.format(window.getStart)}-${sdf.format(window.getEnd)}]:{ ${datas.mkString(",")} }")
  57.         }
  58.       )
  62.     markDS.print("mark >>>")
  63.     applyDS.print("window>>>")
  64.     applyDS.getSideOutput(outputTag).print("side>>>")
  66.     env.execute()
  67.   }
  69. }

注意:
如果数据源为 file ， 那么在读取数据后进行计算时，即使数据窗口没有提交，那么在文件读取结束后也会自动计算，因为flink会在文件读完后将 watermark 设置为 Long 的最大值，需要将所有未计算的窗口全部进行计算 。
Event Time的使用一定要指定数据源中的时间戳。否则程序无法知道事件的事件时间是什么(数据源里的数据没有时间戳的话，就只能使用Processing Time了)。

watermark 并行度

newMinWatermark = Math.min(channelStatus.watermark, newMinWatermark);

EvnetTime在window中的使用

滚动窗口（TumblingEventTimeWindows）

· ` .window(TumblingEventTimeWindows.of(Time.seconds(5)))

`

滑动窗口（SlidingEventTimeWindows）

` .window(SlidingEventTimeWindows.of(Time.seconds(5), Time.seconds(1)))

`

会话窗口（EventTimeSessionWindows）

` .window(EventTimeSessionWindows.withGap(Time.seconds(5)))

`

时间间隔应该大于 session 间隔数据，会触发窗口的计算,如:
sensor_1,1549044120,1
sensor_1,1549044126,1
（ 两个数据之间的时间间隔大于5 ）
