网格布局可以将项目排列成具有行或列（轨道）的二维“表格”。 该项目可以跨越多个列或行。 轨道的大小可以设置为像素、最大项目（LV_GRID_CONTENT）或“空闲单元”（FR）以按比例分配空闲空间。
要使对象成为网格容器，请调用 lv_obj_set_layout(obj, LV_LAYOUT_GRID)。
请注意，LVGL 的网格布局功能需要通过 lv_conf.h 中的 LV_USE_GRID 全局启用。

1. 常用方法

创建grid布局:

lv_obj_t * lv_obj_create(lv_obj_t * parent)

网格布局行描述数组:

void lv_obj_set_style_grid_column_dsc_array(lv_obj_t * obj, const lv_coord_t value[], lv_style_selector_t selector)

参数1:布局objects 参数2:行描述数组 参数3:样式相关,默认0即可

网格布局列描述数组:

void lv_obj_set_style_grid_row_dsc_array(lv_obj_t * obj, const lv_coord_t value[], lv_style_selector_t selector)

参数1:布局objects 参数2:列描述数组 参数3:样式相关,默认0即可

设置网格布局:

void lv_obj_set_layout(lv_obj_t * obj, uint32_t layout)

参数1:布局objects 参数2:grid布局 默认:LV_LAYOUT_GRID flex布局也可以是:LV_LAYOUT_FLEX

手动添加子对象:

void lv_obj_set_grid_cell(lv_obj_t * child,
                    lv_grid_align_t column_align, uint8_t col_pos, uint8_t col_span,
                    lv_grid_align_t row_align,    uint8_t row_pos, uint8_t row_span)

column_align和row_align确定子对象对齐方式:可选:

• LV_GRID_ALIGN_START：水平方向左，垂直方向上
• LV_GRID_ALIGN_CENTER：居中
• LV_GRID_ALIGN_END：水平方向右，垂直方向下
• LV_GRID_ALIGN_STRETCH：网格内的控件尺寸延展至网格大小

column_pos & row_pos 确定放置的单元格位置 column_span & row_span 该项目应从起始单元格开始涉及多少个格

2. 代码实现

void grid_1(void)
{
    static lv_coord_t col_dsc[] = {60, 60, 60, LV_GRID_TEMPLATE_LAST};
    static lv_coord_t row_dsc[] = {50, 50, 50, LV_GRID_TEMPLATE_LAST};
    /**
        60    60    60
    50
    50
    50
    */
    /*Create a container with grid*/
    lv_obj_t * cont = lv_obj_create(lv_scr_act());
    lv_obj_set_style_grid_column_dsc_array(cont, col_dsc, 0);
    lv_obj_set_style_grid_row_dsc_array(cont, row_dsc, 0);
    lv_obj_set_size(cont, 220, 280);
    lv_obj_center(cont);
    lv_obj_set_layout(cont, LV_LAYOUT_GRID);
    lv_obj_t * label;
    lv_obj_t * obj;
    uint32_t i;
    for(i = 0; i < 9; i++) {
        uint8_t col = i % 3;
        uint8_t row = i / 3;
        obj = lv_btn_create(cont);
        /*Stretch the cell horizontally and vertically too
         *Set span to 1 to make the cell 1 column/row sized*/
        lv_obj_set_grid_cell(obj, LV_GRID_ALIGN_STRETCH, col, 1,
                                  LV_GRID_ALIGN_STRETCH, row, 1);
        label = lv_label_create(obj);
        lv_label_set_text_fmt(label, "c%d, r%d", col, row);
        lv_obj_center(label);
    }
}

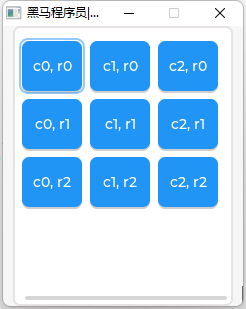

效果:
