1. Service
1.1. Service 介绍
Pod控制器实现了对一组pod的版本、副本数和配置的控制，但是Pod本身被创建和消除会导致IP地址不断变化，Service为一组pod提供了一个固定的VIP，所有通过该VIP地址的请求都会被转发到后端的pod上。Service是工作在四层网络之上的，支持三种工作模式。
在 Kubernetes v1.0 版本，代理完全在 userspace。在 Kubernetes v1.1 版本，新增了 iptables 代理，但并不是默认的运行模式。 从 Kubernetes v1.2 起，默认就是 iptables 代理。在Kubernetes v1.8.0-beta.0中，添加了ipvs代理。

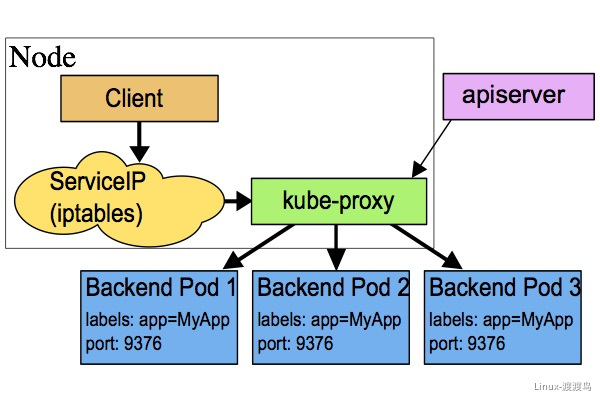

1.1.1.userspace模式
客户端请求到内核空间后，由iptables规则将其转发到用户空间的 kube-proxy，kube-proxy 将其调度到各个node上的目标Pod。这种模式需要多次切换用户空间和内核空间，性能很差，生产环境不再使用。
1.1.2. iptables模式
iptables模式中，客户端的请求进入内核态后，直接由iptables将请求转发到各个pod上，这种模式中随着iptables规则的增加，性能越来越差，而且iptables规则查看和管理难度很大，生产环境中尽量少用。
1.1.3. ipvs模式
ipvs模式中，客户端的请求进入内核态后，直接由ipvs规则将请求转发到各个pod上，这种模式相当于内嵌一套lvs集群，性能比iptables强大，更重要的是支持lvs中调度算法，生产环境中ipvs模式有先考虑使用。
1.2. 模板
apiVersion: v1kind: Servicemetadataname <string> # 在一个名称空间不能重复namespace <string> # 指定名称空间，默认defalutlabels <map[string]string> # 标签annotations <map[string]string> # 注释specselector <map[string]string> # 仅支持key/value方式定义选择器type <string> # service暴露方式# ClusterIP: 通过集群的VIP方式，这种方式下仅能在集群内部访问，默认值# NodePort: 通过暴露node端口来将流量路由到clusterIP，从而实现从集群外部访问service功能，且需要宿主机开启监听端口，容易出现端口冲突# LoadBalancer: 使用云提供商的负载均衡器，可以向外部暴露服务。外部的负载均衡器可以路由到NodePort服务和ClusterIP服务# ExternalName: 通过返回 CNAME 和它的值，可以将服务映射到 externalName 字段的内容clusterIP <string> # 定义集群VIP地址# 当指定确定IP地址时，会以该IP地址为准# 当指定为None时，为 headless serviceports <[]Object> # 指定端口映射name <string> # 端口名称port <integer> -required-# 指定service端口targetPort <string> # 指定pod端口nodePort <integer> # 指定node端口，仅在NodePort类型使用.3000-29999之间sessionAffinity <string> # 是否启用粘性会话，
1.3. 案例
1.3.1. 不指定VIP的service
[root@hdss7-200 service]# vim /data/k8s-yaml/base_resource/service/slb-s1.yamlapiVersion: v1kind: Servicemetadata:name: slb-s1namespace: appspec:selector:app: nginxrelease: stablepartition: websitetier: slbports:- name: httpport: 80targetPort: 80
[root@hdss7-21 ~]# kubectl apply -f http://k8s-yaml.od.com/base_resource/service/slb-s1.yaml[root@hdss7-21 ~]# kubectl get svc -n app -o wideNAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTORslb-s1 ClusterIP 192.168.219.15 <none> 80/TCP 11h app=nginx,partition=website,release=stable,tier=slb[root@hdss7-21 ~]# ipvsadm -ln # NAT模式下采用nq算法的负载均衡策略(部署kube-proxy是指定的)-> RemoteAddress:Port Forward Weight ActiveConn InActConnTCP 192.168.219.15:80 nq-> 172.7.21.7:80 Masq 1 0 0-> 172.7.21.8:80 Masq 1 0 0-> 172.7.21.9:80 Masq 1 0 0-> 172.7.22.7:80 Masq 1 0 0-> 172.7.22.8:80 Masq 1 0 0[root@hdss7-21 ~]# kubectl describe svc slb-s1 -n app # service通过endpoint对象管控podName: slb-s1Namespace: appLabels: <none>Annotations: kubectl.kubernetes.io/last-applied-configuration:{"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"name":"slb-s1","namespace":"app"},"spec":{"ports":[{"name":"http","port"...Selector: app=nginx,partition=website,release=stable,tier=slbType: ClusterIPIP: 192.168.219.15Port: http 80/TCPTargetPort: 80/TCPEndpoints: 172.7.21.7:80,172.7.21.8:80,172.7.21.9:80 + 2 more...Session Affinity: NoneEvents: <none>
# 测试域名解析！
[root@pod-demo /]# curl -s http://slb-s1.app.svc.cluster.local/info # 全域名
2020-01-23T03:17:16+00:00|172.7.22.8|nginx:v1.14
[root@pod-demo /]# curl -s http://slb-s1/info # 短域名
2020-01-23T03:17:53+00:00|172.7.22.8|nginx:v1.14
# 测试负载均衡！因为是nq算法，所有用单进程curl看不出效果，采用多进程同时访问进行测试
[root@hdss7-21 ~]# vim /tmp/test.sh
test() {
for i in {1..1000}
do
curl -s http://192.168.219.15/info ; sleep 0.005
done
}
for j in {a..k}
do
test > /tmp/res.$j 2>&1 &
done
wait
awk -F'|' '{ret[$2]+=1}END{for(i in ret) print i,ret[i]}' /tmp/res.*|sort -nk 2
rm -f /tmp/res.*
[root@hdss7-21 ~]# bash /tmp/test.sh
172.7.21.7 87
172.7.21.8 624
172.7.21.9 2049
172.7.22.7 3388
172.7.22.8 4852
1.3.2. 指定VIP的service
# 大部分情况下，不需要指定vip，因为内部pod通过域名的方式访问service
[root@hdss7-200 service]# vim /data/k8s-yaml/base_resource/service/slb-s2.yaml
apiVersion: v1
kind: Service
metadata:
name: slb-s2
namespace: app
spec:
selector:
app: nginx
release: stable
partition: website
tier: slb
clusterIP: 192.168.10.100
ports:
- name: http
port: 80
targetPort: 80
[root@hdss7-21 ~]# kubectl get svc slb-s2 -n app
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
slb-s2 ClusterIP 192.168.10.100 <none> 80/TCP 14s
[root@hdss7-21 ~]# kubectl describe svc slb-s2 -n app
Name: slb-s2
Namespace: app
Labels: <none>
Annotations: kubectl.kubernetes.io/last-applied-configuration:
{"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"name":"slb-s2","namespace":"app"},"spec":{"clusterIP":"192.168.10.100","...
Selector: app=nginx,partition=website,release=stable,tier=slb
Type: ClusterIP
IP: 192.168.10.100
Port: http 80/TCP
TargetPort: 80/TCP
Endpoints: 172.7.21.7:80,172.7.21.8:80,172.7.21.9:80 + 2 more...
Session Affinity: None
Events: <none>
1.3.3. 使用NodePort的service
[root@hdss7-200 service]# vim /data/k8s-yaml/base_resource/service/slb-s3.yaml
apiVersion: v1
kind: Service
metadata:
name: slb-s3
namespace: app
spec:
selector:
app: nginx
release: stable
partition: website
tier: slb
type: NodePort
ports:
- name: http
port: 80
targetPort: 80
nodePort: 3080
[root@hdss7-21 ~]# kubectl apply -f http://k8s-yaml.od.com/base_resource/service/slb-s3.yaml
[root@hdss7-21 ~]# kubectl get svc slb-s3 -n app
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
slb-s3 NodePort 192.168.1.125 <none> 80:3080/TCP 39s
[root@hdss7-21 ~]# netstat -lntp|grep 3080 # 在宿主机上开启3080端口，实现了集群外访问,注意避免端口冲突
tcp6 0 0 :::3080 :::* LISTEN 1023/kube-proxy
[root@hdss7-200 ~]# curl -s 10.4.7.21:3080/info # 集群外访问测试
2020-01-23T03:33:23+00:00|172.7.22.8|nginx:v1.14
1.3.4. Headless service
# 直接将域名解析到pod上
[root@hdss7-200 service]# vim /data/k8s-yaml/base_resource/service/slb-s4.yaml
apiVersion: v1
kind: Service
metadata:
name: slb-s4
namespace: app
spec:
selector:
app: nginx
release: stable
partition: website
tier: slb
clusterIP: None
ports:
- name: http
port: 80
targetPort: 80
[root@hdss7-21 ~]# kubectl apply -f http://k8s-yaml.od.com/base_resource/service/slb-s4.yaml
[root@hdss7-21 ~]# kubectl get svc slb-s4 -n app
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
slb-s4 ClusterIP None <none> 80/TCP 16s
[root@hdss7-21 ~]# dig -t A slb-s4.app.svc.cluster.local @192.168.0.2 +short # DNS解析
172.7.21.9
172.7.22.8
172.7.22.7
172.7.21.8
172.7.21.7
[root@hdss7-21 ~]# kubectl exec pod-demo -n app -- /bin/bash -c "curl -s http://slb-s4/info"
2020-01-23T05:34:59+00:00|172.7.21.9|nginx:v1.14
[root@hdss7-21 ~]# kubectl exec pod-demo -n app -- /bin/bash -c "curl -s http://slb-s4/info"
2020-01-23T05:35:00+00:00|172.7.21.7|nginx:v1.14
2. Ingress
2.1. Ingress/IngressController
Service虽说是为集群内部pod访问一组微服务提供固定接入点，其实NodePort、LoadBalancer方式可以通过在Node上配置端口映射实现外部集群访问内部service。这种方式存在以下问题：
- 仅支持L4调度，不支持域名和Loctation方式分发流量
- 对于SSL会话卸载，需要在pod内部完成，比较复杂
- 当业务数量增加时，容易出现端口冲突
Ingress 是 Kubernetes 的一种 API 对象，是实现HTTP/HTTPS、基于路径和域名进行流量转发的一组规则，实现了将集群外部七层流量转发到集群内部。IngressController是将Ingress规则实现的一种负载均衡器Pod，如Nginx、Traefik、HAProxy等。

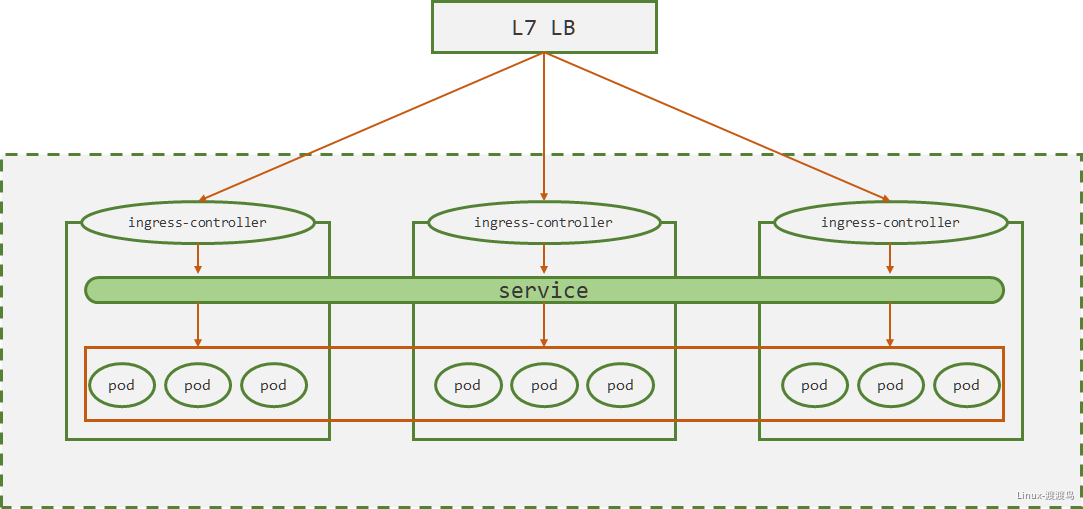

IngressController有两种部署方式：一种是采用DaemonSet方式部署，一种是Deployment方式部署。为了降低复杂度，一般都采用DaemonSet方式部署。如下图所示：
- ingress-controller 采用DaemonSet方式部署在各个node节点之上
- 集群外部部署一个七层负载均衡，如Nginx。Nginx负责做流量转发和SSL会话卸载
- ingress-controller根据ingress规则将流量调度到指定的service上
- 各service再将流量转发到各个pod上
2.2. 安装IngressController
参考： https://www.yuque.com/duduniao/ww8pmw/tr3hch#x7V9z
2.3. 模板
apiVersion: extensions/v1beta1
kind: Ingress
metadata
name <string> # 在一个名称空间不能重复
namespace <string> # 指定名称空间，默认defalut
labels <map[string]string> # 标签
annotations <map[string]string> # 注释
spec
backend <Object> # 后端pod对应的服务，仅在集群中仅单个service暴露时使用
serviceName <string> -required- # 服务名
servicePort <string> -required- # 服务接入端口
rules <[]Object> # 流量转发规则
host <string> # 基于server name进行转发
http <Object> # 基于path路径转发
paths <[]Object> -required- # 指定转发的path路径和后端service
path <string> # 指定path
backend <Object> -required- # 后端pod对应的服务
serviceName <string> -required- # 服务名
servicePort <string> -required- # 服务接入端口
2.4. 案例
2.4.1. http请求
在内网中，采用http方式通信是主流，内网中客户端访问k8s集群内部，可采用http协议，降低性能损失。通过公网访问k8s内部集群服务时，一律采用https协议，并在前端负载均衡器中卸载SSL会话，这样就避免在每个node上配置证书。
[root@hdss7-200 ingress]# vim /data/k8s-yaml/base_resource/ingress/api-ingress.yaml
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
name: ops-api-ingress
namespace: app
labels:
tier: ops
role: api
spec:
rules:
- host: monitor.api.od.com
http:
paths:
- path: /
backend:
serviceName: slb-s1
servicePort: 80
[root@hdss7-21 ~]# kubectl apply -f http://k8s-yaml.od.com/base_resource/ingress/api-ingress.yaml
[root@hdss7-21 ~]# kubectl get ingress -n app
NAME HOSTS ADDRESS PORTS AGE
ops-api-ingress monitor.api.od.com 80 9s
[root@hdss7-21 ~]# kubectl describe ingress ops-api-ingress -n app
Name: ops-api-ingress
Namespace: app
Address:
Default backend: default-http-backend:80 (<none>)
Rules:
Host Path Backends
---- ---- --------
monitor.api.od.com
/ slb-s1:80 (172.7.21.7:80,172.7.21.8:80,172.7.21.9:80 + 2 more...)
Annotations:
kubectl.kubernetes.io/last-applied-configuration: {"apiVersion":"extensions/v1beta1","kind":"Ingress","metadata":{"annotations":{},"labels":{"role":"api","tier":"ops"},"name":"ops-api-ingress","namespace":"app"},"spec":{"rules":[{"host":"monitor.api.od.com","http":{"paths":[{"backend":{"serviceName":"slb-s1","servicePort":80},"path":"/"}]}}]}}
Events: <none>

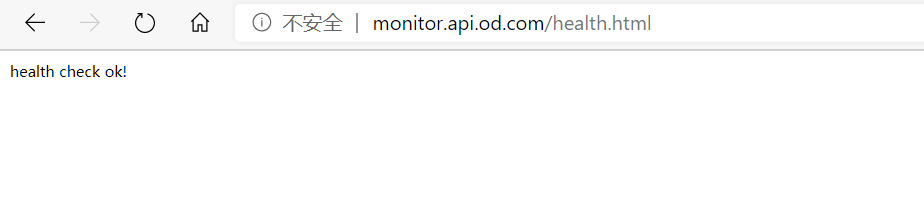

# 配置集群外部DNS服务器，解析monitor.api.od.com域名
[root@hdss7-11 ~]# vim /var/named/od.com.zone
$ORIGIN od.com.
$TTL 600 ; 10 minutes
@ IN SOA dns.od.com. dnsadmin.od.com. (
2020011304 ; serial
10800 ; refresh (3 hours)
900 ; retry (15 minutes)
604800 ; expire (1 week)
86400 ; minimum (1 day)
)
NS dns.od.com.
$TTL 60 ; 1 minute
dns A 10.4.7.11
harbor A 10.4.7.200
k8s-yaml A 10.4.7.200
traefik A 10.4.7.10
dashboard A 10.4.7.10
monitor.api A 10.4.7.10
[root@hdss7-11 ~]# systemctl restart named
