kuberneters - 第x章 Ingress接入外部负载均衡 - 《docker kuberneters》

基本概念
- Kubernetes 暴露服务的方式:
- ingress与ingress-controller
配置方式
- 基本概念
- 部署

基本概念

Kubernetes 暴露服务的方式:

支持四种暴露服务的方式，前三种方式都是在service的维度提供的，service的作用体现在两个方面，对集群内部它不断跟踪pod变化，更新endpoint中对应的pod的对象，提供IP不断变化的pod的服务发现机制；
对集群外部，它类似负载均衡器，可以在集群内外对pod进行访问。但是单独使用service暴露服务的方式，在实际生产环境中不太适应。而ingress相当于service的service，可以将外部请求通过不同规则的筛选后转发到不同的service

NodePort：后期维护困难,不支持虚拟路径
LoadBlancer：需要云厂商支持,有局限性
ClusterIP：只能在集群内部访问
Ingress：灵活,无依赖

ingress与ingress-controller
ingress-controller并不是k8s自带的组件，实际上它只是一个统称，用户可以选择不同的ingress-controller来实现功能。说白了就有点类似我们常规的服务部署。ingress-nginx就是我们的nginx中，其中由k8s官方维护的是nginx-ingress。
ingress是k8s中的一个api对象，一般用yaml配置。作用是定义请求转发的规则，可以理解为配置模板或者配置文件。ingress-controller是具体实现反向代理及负载均衡的程序，通过对ingress中定义的规则进行解析，根据其规则来实现转发。就类似于我们nginx中的conf文件，比如下面的配置demo ```nginx server { listen 443 ssl;

server_name api.jimusanwei.dev;

ssl_certificate /etc/nginx/ssl/_wildcard.jimusanwei.dev.pem; ssl_certificate_key /etc/nginx/ssl/_wildcard.jimusanwei.dev-key.pem;

ssl_session_cache shared:SSL:1m; ssl_session_timeout 5m; ssl_ciphers HIGH:!aNULL:!MD5; ssl_prefer_server_ciphers on;

location / {
```
  client_max_body_size 50m;
  proxy_pass http://aaa;
```
} }

upstream aaa { server 192.168.1.110:30020; }

```yaml
server {
      listen       80;
      server_name  aaa;//浏览器输入了http://aaa 代理到proxy_pass
      location / {
           proxy_read_timeout      300;
           proxy_connect_timeout   300;
           proxy_redirect          off;
           proxy_set_header    Host                $http_host;
           proxy_set_header    X-Real-IP           $remote_addr;
           proxy_set_header    X-Forwarded-For     $proxy_add_x_forwarded_for;
           proxy_set_header    X-Forwarded-Proto   $scheme;
           proxy_set_header    X-Frame-Options     SAMEORIGIN;
           proxy_pass http://aaa; # 这里代理到k8s的nginx-ingress.yaml配置的host
      }
      error_page   500 502 503 504  /50x.html;
      location = /50x.html {
        root   /usr/share/nginx/html;
      }
}

配置方式

1、Deployment+LoadBalancer模式的Service
如果要把ingress部署在公有云，那用这种方式比较合适。用Deployment部署ingress-controller，创建一个type为LoadBalancer的service关联这组pod。大部分公有云，都会为LoadBalancer的service自动创建一个负载均衡器，通常还绑定了公网地址。只要把域名解析指向该地址，就实现了集群服务的对外暴露

2、Deployment+NodePort模式的Service
同样用deployment模式部署ingress-controller，并创建对应的服务，但是type为NodePort。这样，ingress就会暴露在集群节点ip的特定端口上。由于nodeport暴露的端口是随机端口，一般会在前面再搭建一套负载均衡器来转发请求。该方式一般用于宿主机是相对固定的环境ip地址不变的场景。NodePort方式暴露ingress虽然简单方便，但是NodePort多了一层NAT，在请求量级很大时可能对性能会有一定影响

3、DaemonSet+HostNetwork+nodeSelector
用DaemonSet结合nodeselector来部署ingress-controller到特定的node上（也可结合affinity亲和性部署到多个节点），然后使用HostNetwork直接把该pod与宿主机node的网络打通，直接使用宿主机的80/433端口就能访问服务。这时，ingress-controller所在的node机器就很类似传统架构的边缘节点，比如机房入口的nginx服务器。该方式整个请求链路最简单，性能相对NodePort模式更好。缺点是由于直接利用宿主机节点的网络和端口，一个node只能部署一个ingress-controller pod。比较适合大并发的生产环境使用。
三、部署实例

基本概念

RBAC(Role-Based Access Control，基于角色的访问控制)在k8s v1.5中引入，在v1.6版本时升级为Beta版本，并成为kubeadm安装方式下的默认选项，相对于其他访问控制方式，新的RBAC具有如下优势：

对集群中的资源和非资源权限均有完整的覆盖
整个RBAC完全由几个API对象完成，同其他API对象一样，可以用kubectl或API进行操作
可以在运行时进行调整，无需重启API Server
要使用RBAC授权模式，需要在API Server的启动参数中加上—authorization-mode=RBAC

（1）RBAC的API资源对象说明，参数说明：
apiGroup：支持的API组列表，例如：APIVersion: batch/v1、APIVersion: extensions:v1、apiVersion:apps/v1等

resources：支持的资源对象列表，例如：pods、deployments、jobs等
verbs：对资源对象的操作方法列表，例如：get、watch、list、delete、replace、patch等

（2）角色(Role)：
一个角色就是一组权限的集合，这里的权限都是许可形式的，不存在拒绝的规则。在一个命名空间中，可以用角色来定义一个角色，如果是集群级别的，就需要使用ClusterRole了。角色只能对命名空间内的资源进行授权
集群角色(ClusterRole)：
集群角色除了具有和角色一致的命名空间内资源的管理能力，因其集群级别的范围，还可以用于以下特殊元素的授权。

集群范围的资源，例如Node
非资源型的路径，例如/healthz
包含全部命名空间的资源，例如pods

角色绑定(RoleBinding)和集群角色绑定(ClusterRoleBinding)：角色绑定或集群角色绑定用来把一个角色绑定到一个目标上，绑定目标可以是User、Group或者Service Account。使用RoleBinding为某个命名空间授权， ClusterRoleBinding为集群范围内授权。RoleBinding可以引用Role进行授权，RoleBinding也可以引用ClusterRole，对属于同一命名空间内ClusterRole定义的资源主体进行授权。一种常见的做法是集群管理员为集群范围预先定义好一组角色(ClusterRole)，然后在多个命名空间中重复使用这些ClusterRole。
集群角色绑定中的角色只能是集群角色，用于进行集群级别或者对所有命名空间都生效的授权。

部署

yaml文件
我这里直接使用第三种方式实现负载均衡，这种负载无需配置service，是直接通过HostNetwork直接把该pod与宿主机node的网络打通，直接使用宿主机的80/433端口就能访问服务。由于IP和端口固定，我们可以将pod直接暴露给外部的负载均衡使用。这种方式没有经过nodePort的NAT，而是直接利用宿主机节点的网络和端口，性能会更高些。比较适合大并发的生产环境使用。
配置文件可以从：mandatory.yaml 此地址获取，然后执行kubectl apply -f ./当前文件，但是由于它默认使用的是Deployment方式，由于mandatory.yaml中定义副本数为1，因此存在单点故障。虽然我们可以将副本数改为2或多个解决单点问题，但是由于pod的端口固定为80//443，当pod调度分配到同一个节点时，会出现端口分配问题，这也正是Deployment类型的副本数默认为1的原因。种情况我们可以通过将pod设置为DaemonSet解决，利用DaemonSet特性，保证每个节点运行pod。所以我们需要更改下这个地址下的deployment.yaml为

apiVersion: v1
kind: Namespace
metadata:
  name: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
---
kind: ConfigMap
apiVersion: v1
metadata:
  name: nginx-configuration
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
---
kind: ConfigMap
apiVersion: v1
metadata:
  name: tcp-services
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
---
kind: ConfigMap
apiVersion: v1
metadata:
  name: udp-services
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: nginx-ingress-serviceaccount
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
---
apiVersion: rbac.authorization.k8s.io/v1   #解决高版本报错，原版是v1beta1 我改成了v1
kind: ClusterRole
metadata:
  name: nginx-ingress-clusterrole
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
rules:
  - apiGroups:
      - ""
    resources:
      - configmaps
      - endpoints
      - nodes
      - pods
      - secrets
    verbs:
      - list
      - watch
  - apiGroups:
      - ""
    resources:
      - nodes
    verbs:
      - get
  - apiGroups:
      - ""
    resources:
      - services
    verbs:
      - get
      - list
      - watch
  - apiGroups:
      - ""
    resources:
      - events
    verbs:
      - create
      - patch
  - apiGroups:
      - "extensions"
      - "networking.k8s.io"
    resources:
      - ingresses
    verbs:
      - get
      - list
      - watch
  - apiGroups:
      - "extensions"
      - "networking.k8s.io"
    resources:
      - ingresses/status
    verbs:
      - update
---
apiVersion: rbac.authorization.k8s.io/v1  #原版是v1beta1 我改成了v1
kind: Role
metadata:
  name: nginx-ingress-role
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
rules:
  - apiGroups:
      - ""
    resources:
      - configmaps
      - pods
      - secrets
      - namespaces
    verbs:
      - get
  - apiGroups:
      - ""
    resources:
      - configmaps
    resourceNames:
      # Defaults to "<election-id>-<ingress-class>"
      # Here: "<ingress-controller-leader>-<nginx>"
      # This has to be adapted if you change either parameter
      # when launching the nginx-ingress-controller.
      - "ingress-controller-leader-nginx"
    verbs:
      - get
      - update
  - apiGroups:
      - ""
    resources:
      - configmaps
    verbs:
      - create
  - apiGroups:
      - ""
    resources:
      - endpoints
    verbs:
      - get
---
apiVersion: rbac.authorization.k8s.io/v1  #原版是v1beta1 我改成了v1
kind: RoleBinding
metadata:
  name: nginx-ingress-role-nisa-binding
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: nginx-ingress-role
subjects:
  - kind: ServiceAccount
    name: nginx-ingress-serviceaccount
    namespace: ingress-nginx
---
apiVersion: rbac.authorization.k8s.io/v1  #原版是v1beta1 我改成了v1
kind: ClusterRoleBinding
metadata:
  name: nginx-ingress-clusterrole-nisa-binding
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: nginx-ingress-clusterrole
subjects:
  - kind: ServiceAccount
    name: nginx-ingress-serviceaccount
    namespace: ingress-nginx
---
apiVersion: apps/v1
kind: DaemonSet  #TODO更改了的，并且去掉了
metadata:
  name: nginx-ingress-controller
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
spec:
    #replicas: 1 #TODO更改了的，并且去掉了
  selector:
    matchLabels:
      app.kubernetes.io/name: ingress-nginx
      app.kubernetes.io/part-of: ingress-nginx
  template:
    metadata:
      labels:
        app.kubernetes.io/name: ingress-nginx
        app.kubernetes.io/part-of: ingress-nginx
      annotations:
        prometheus.io/port: "10254"
        prometheus.io/scrape: "true"
    spec:
      hostNetwork: true
      # wait up to five minutes for the drain of connections
      terminationGracePeriodSeconds: 300
      serviceAccountName: nginx-ingress-serviceaccount
      nodeSelector:
        kubernetes.io/os: linux
      containers:
        - name: nginx-ingress-controller
          image: quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.30.0
          args:
            - /nginx-ingress-controller
            - --configmap=$(POD_NAMESPACE)/nginx-configuration
            - --tcp-services-configmap=$(POD_NAMESPACE)/tcp-services
            - --udp-services-configmap=$(POD_NAMESPACE)/udp-services
            - --publish-service=$(POD_NAMESPACE)/ingress-nginx
            - --annotations-prefix=nginx.ingress.kubernetes.io
          securityContext:
            allowPrivilegeEscalation: true
            capabilities:
              drop:
                - ALL
              add:
                - NET_BIND_SERVICE
            # www-data -> 101
            runAsUser: 101
          env:
            - name: POD_NAME
              valueFrom:
                fieldRef:
                  fieldPath: metadata.name
            - name: POD_NAMESPACE
              valueFrom:
                fieldRef:
                  fieldPath: metadata.namespace
          ports:
            - name: http
              containerPort: 80
              protocol: TCP
            - name: https
              containerPort: 443
              protocol: TCP
          livenessProbe:
            failureThreshold: 3
            httpGet:
              path: /healthz
              port: 10254
              scheme: HTTP
            initialDelaySeconds: 10
            periodSeconds: 10
            successThreshold: 1
            timeoutSeconds: 10
          readinessProbe:
            failureThreshold: 3
            httpGet:
              path: /healthz
              port: 10254
              scheme: HTTP
            periodSeconds: 10
            successThreshold: 1
            timeoutSeconds: 10
          lifecycle:
            preStop:
              exec:
                command:
                  - /wait-shutdown
---
apiVersion: v1
kind: LimitRange
metadata:
  name: ingress-nginx
  namespace: ingress-nginx
  labels:
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
spec:
  limits:
  - min:
      memory: 90Mi
      cpu: 100m
    type: Container

并且使用DaemonSet，当集群新加入新的node节点时会自动创建新的pod，保证每个node节点有一个ingress-controller，可通过在master节点执行查看当前ingress-controller的pod信息。
我这里不知道为什么健康检查探针没通过，一直报错重启6次结束。目前还没时间找出问题，暂时把部署探针注释掉了。

Liveness probe failed: Get http://10.244.1.2:10254/healthz: dial tcp 10.244.1.2:10254: connect: connection refused

 kubectl get pod -n ingress-nginx -o wide

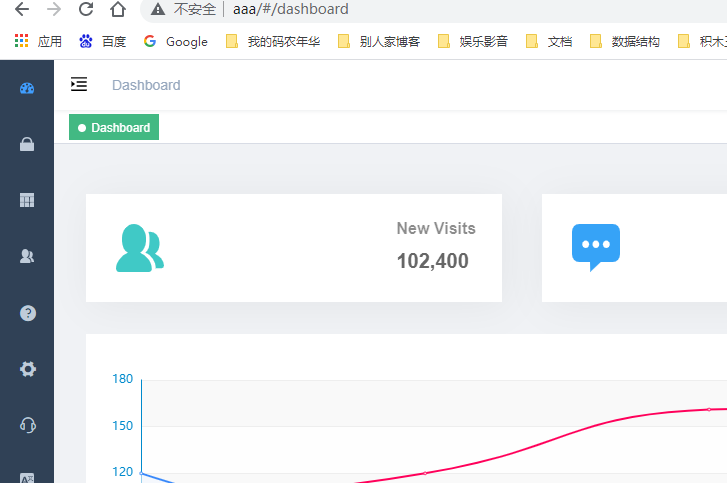

部署完成ingress-controller后，我们来部署个前端服务，由于之前我是通过传统的deployment+service(nodeport)实现，没有加ingress，现在加上，需要注意的是我前端vue项目service容器端口是
9527对外访问的nodeport是30027，ingress使用的是service的容器端口而不是对外的端口，需要注意一下。然后再到我的windows的host文件添加 192.168.1.110 aaa对应dns解析即可实现访问，并且它会屏蔽具体服务器访问的端口，非常的银杏。

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: aaa #Ingress的名称
  namespace: default
spec:
  rules:
    - host: k8s.simone.getway # 通过Ingress映射的地址
      http:
        paths:
          - path: /
            backend:
              serviceName: vue-element-admin # 这里对应着service的名字,我之前部署前端用的是这个名字
              servicePort: 9527 # 对应着需要映射的service的端口

我在用v1.22.1上面无法创建，请参照我下面这种格式创建yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-simone-app
  namespace: sit
spec:
  rules:
  - host: k8s.simone.app
    http:
      paths:
      - pathType: ImplementationSpecific
        backend:
          service:
            name: simone-app
            port:
              number: 30021

参考自： https://blog.csdn.net/lkolkolkol/article/details/110232605 https://blog.csdn.net/yanggd1987/article/details/107507216 https://segmentfault.com/a/1190000019908991
