这里，使用术语分组，而不是运输层的报文段。因为本节研讨的理论适用于一般的计算机网络，而不是只用于因特网运输层，所以此时采用通用术语分组更为适合。

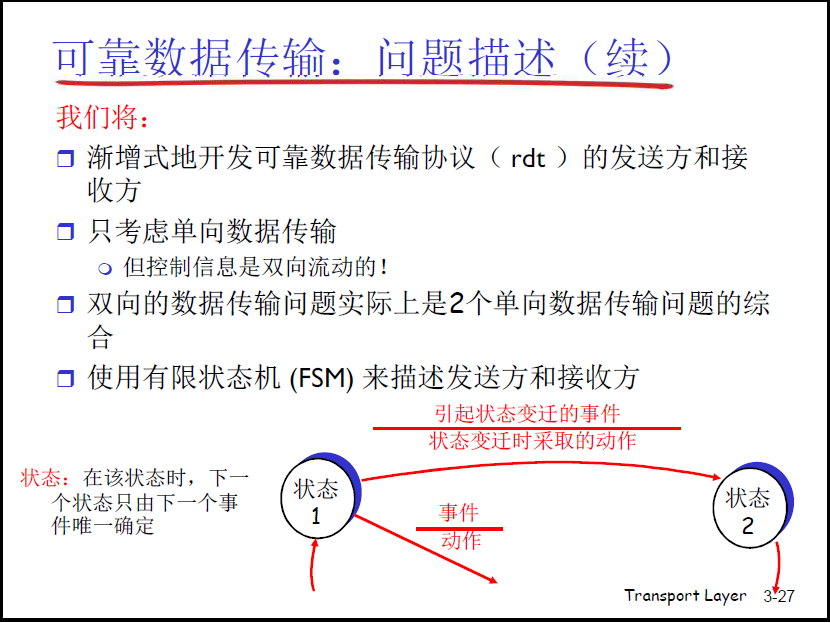

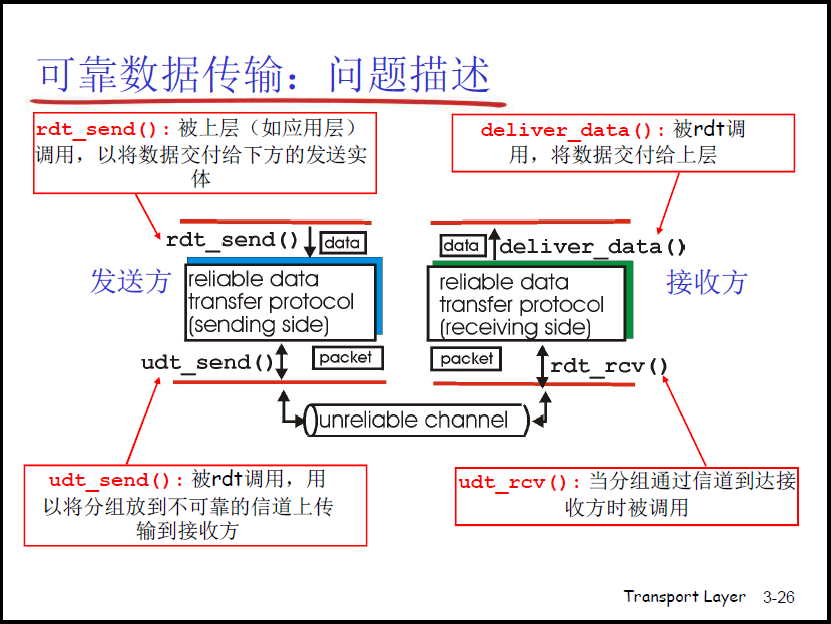

问题描述


停止等待协议

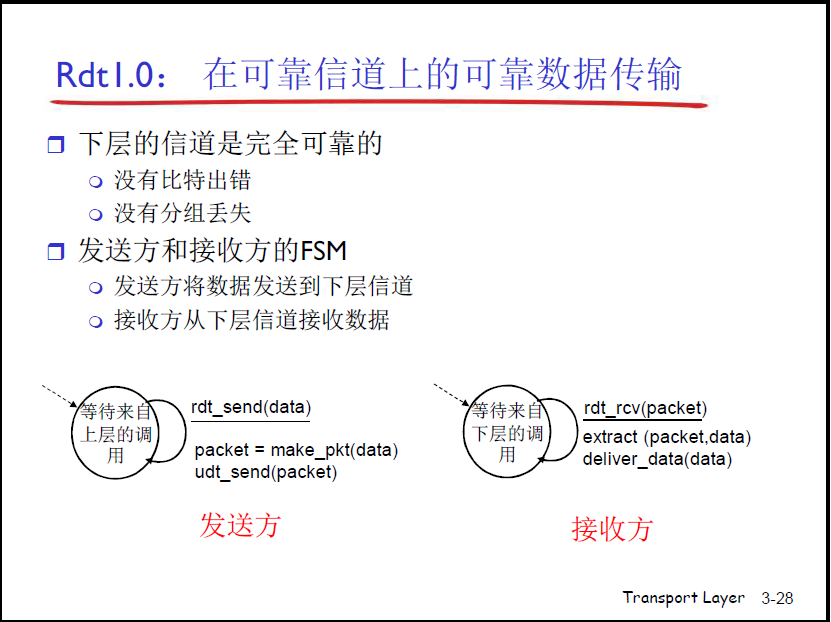

在可靠信道上的可靠数据传输


具有比特差错的信道（rdt2.0）

确认 ack（acknowledgement）
不确认 nak

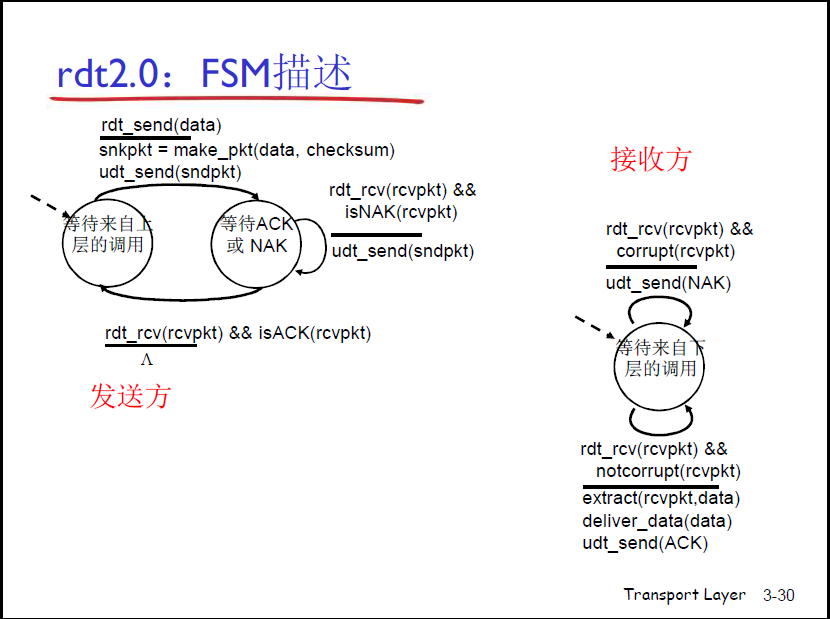

FSM有限状态机方式来描述

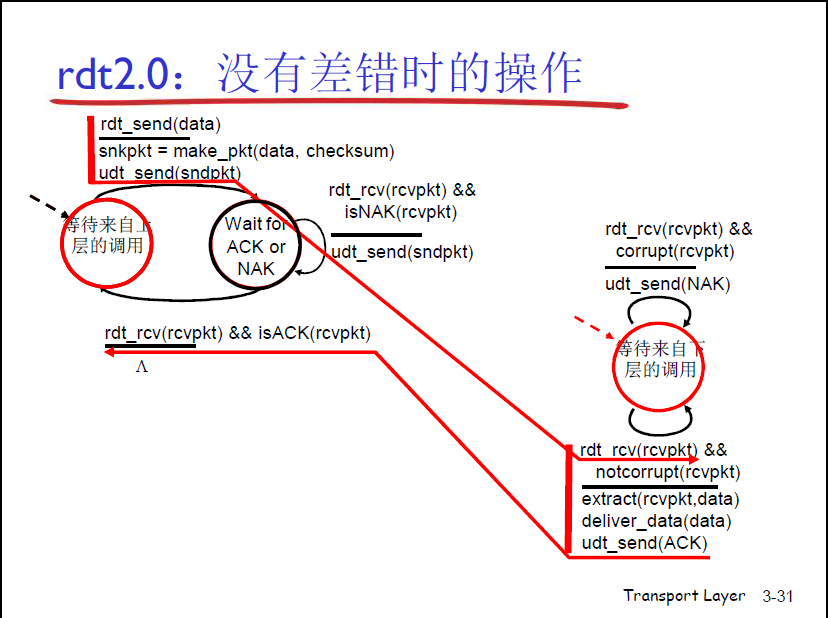

没出错时

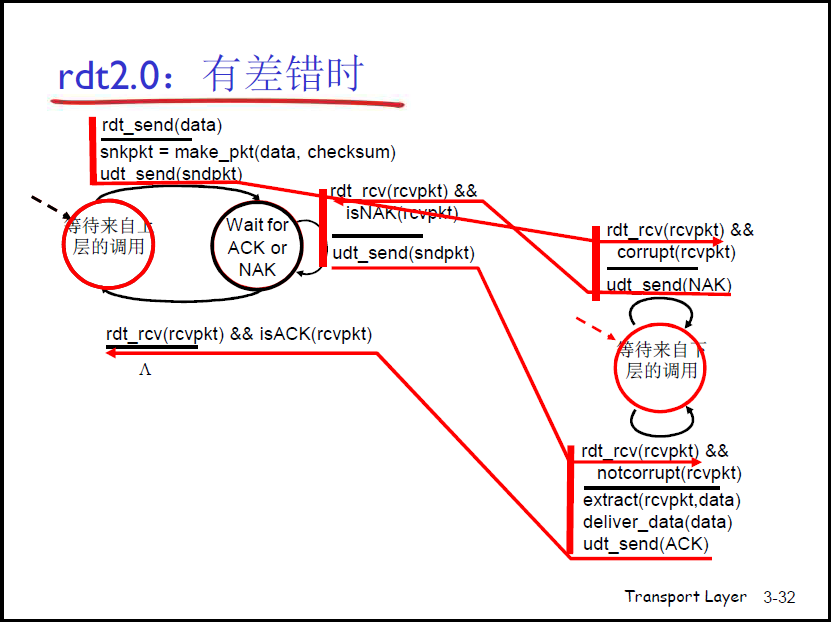

出错时

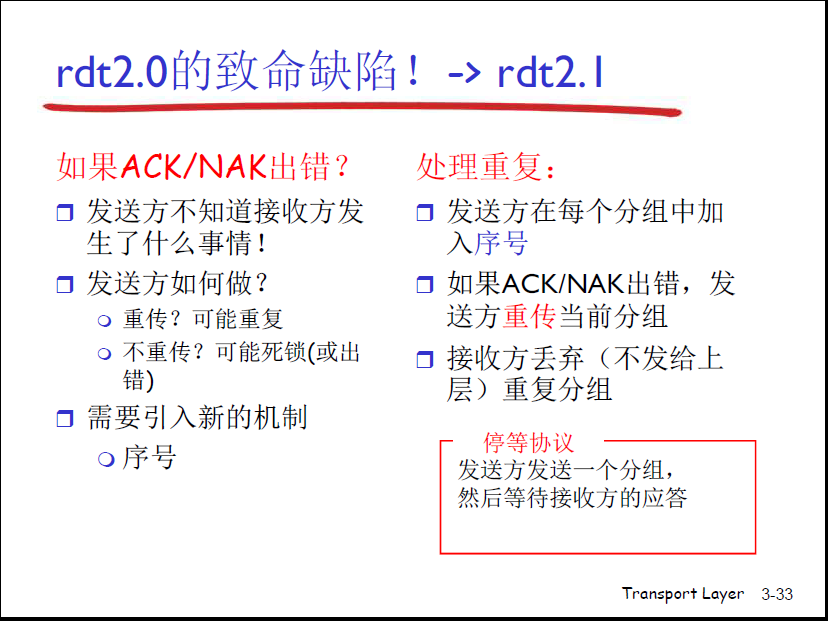

致命缺陷（rdt2.1）（ACK/NAK出错）

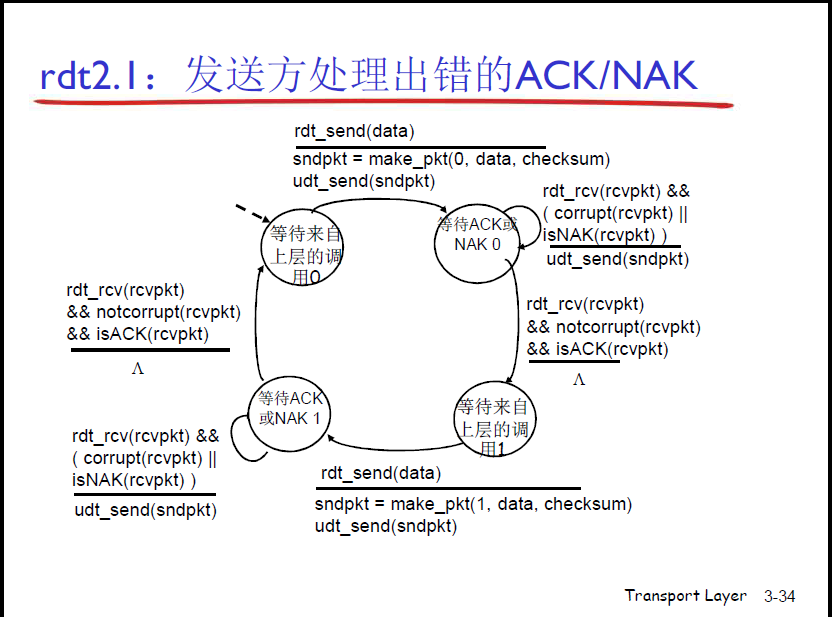

发送方处理出错的ACK/NAK

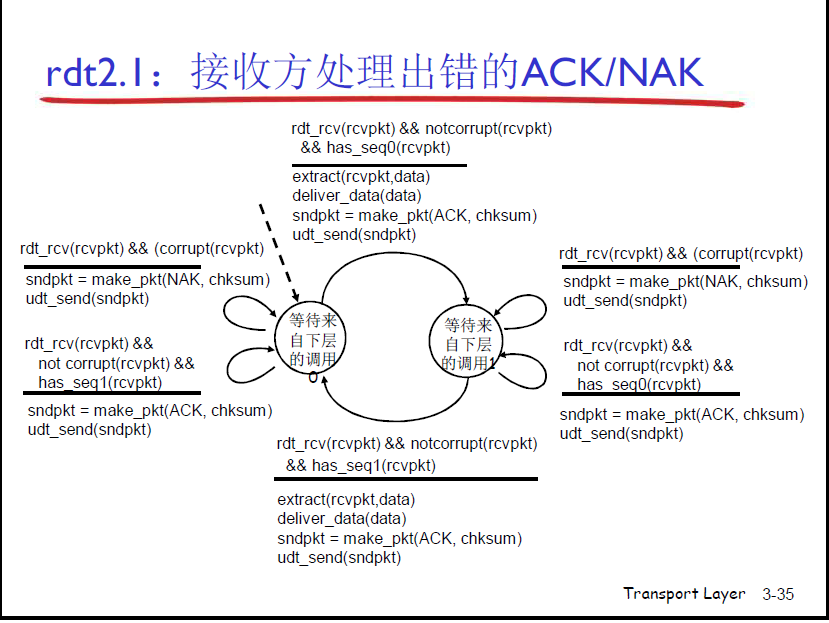

接收方处理出错的ACK/NAK

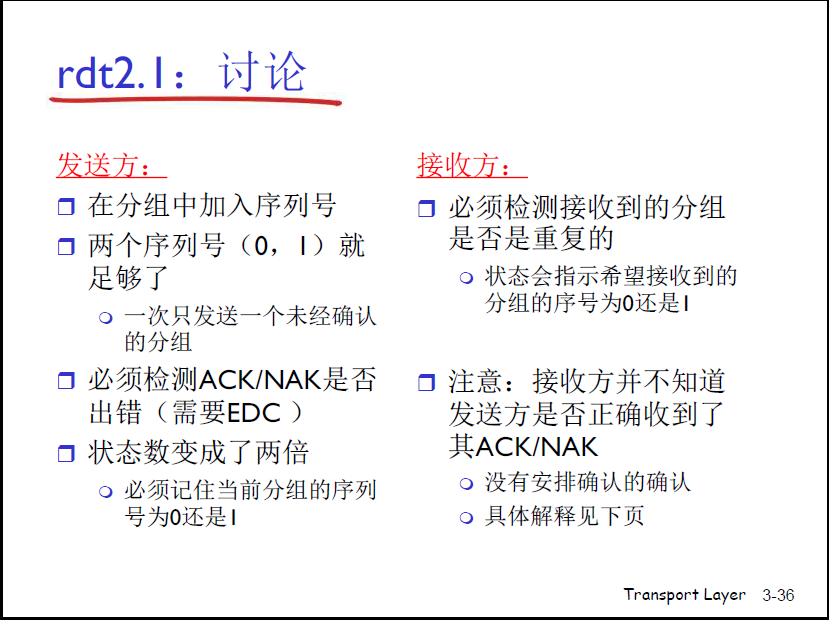

讨论

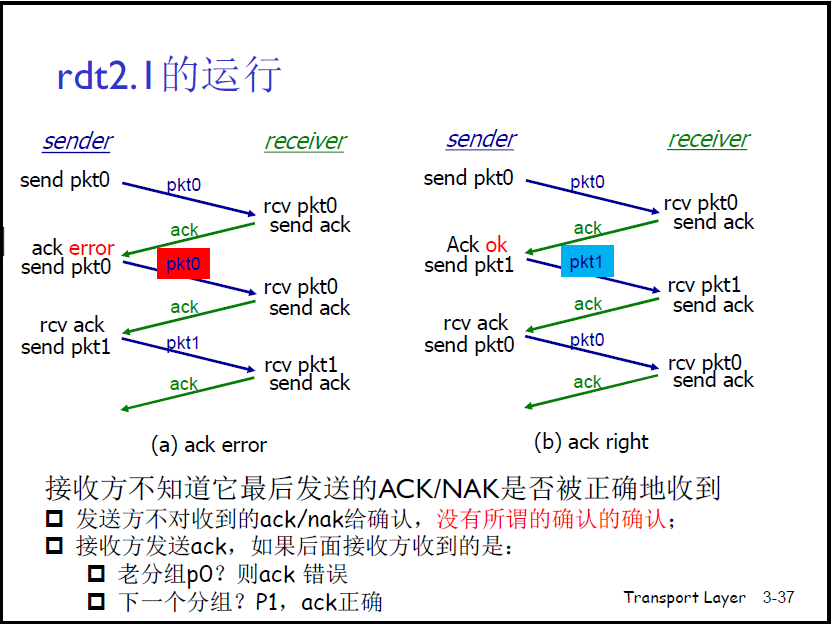

运行

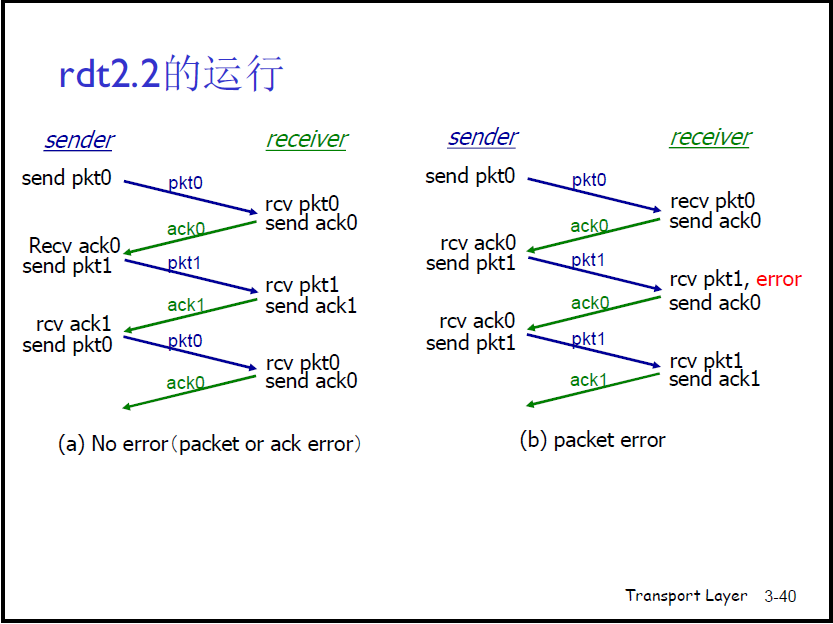

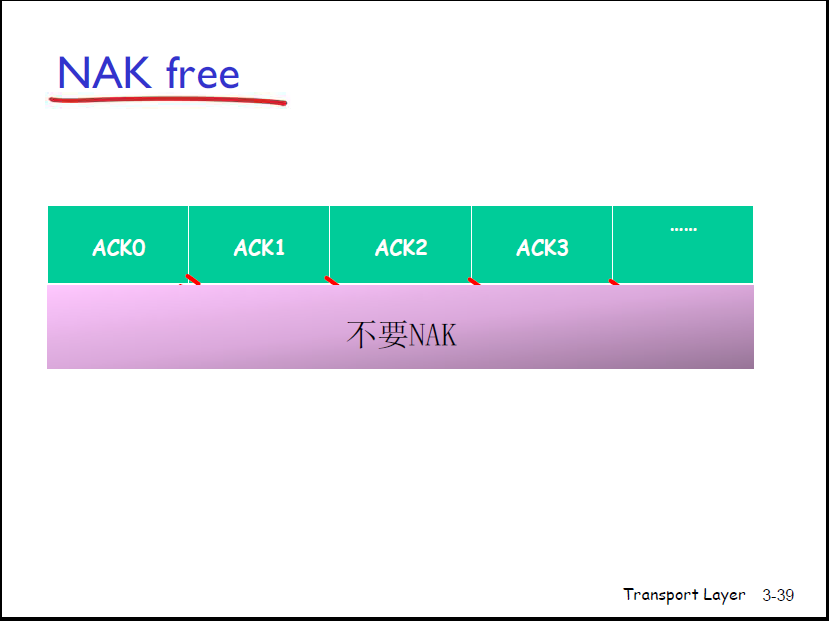

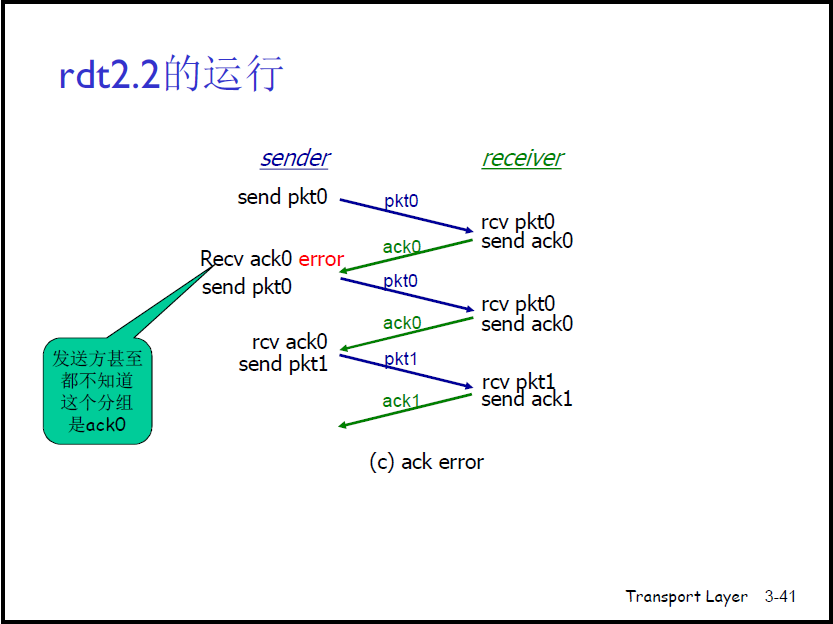

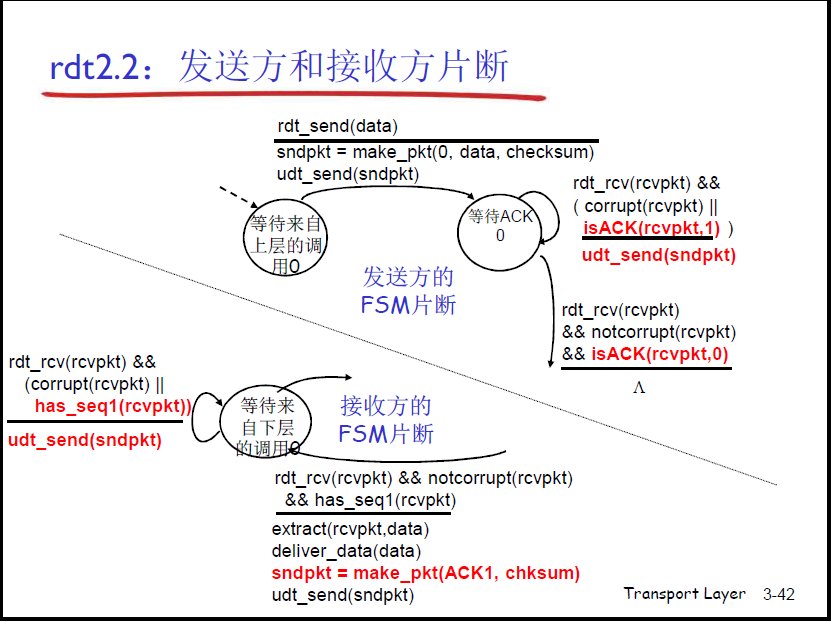

无NAK的协议（rdt2.2）

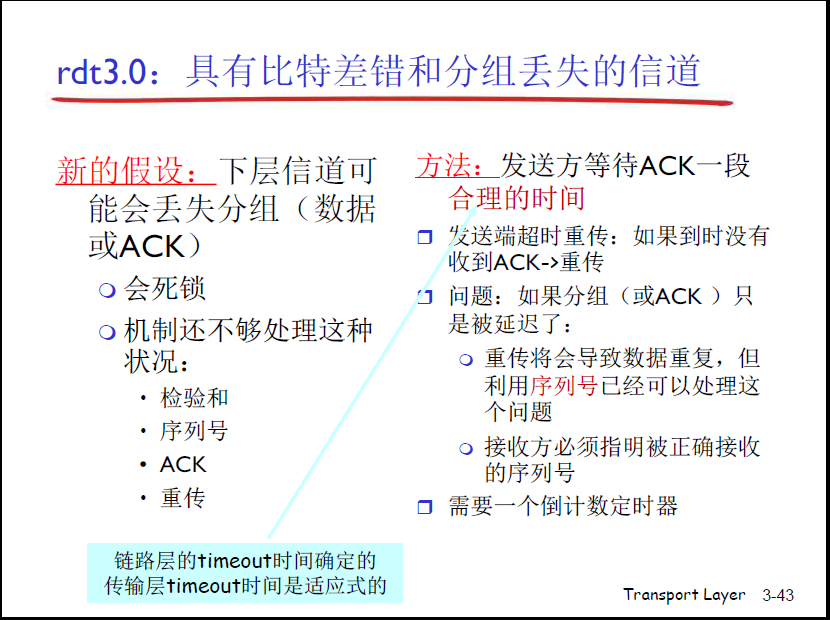

具有比特差错和分组丢失的信道（超时重传）

超时重传

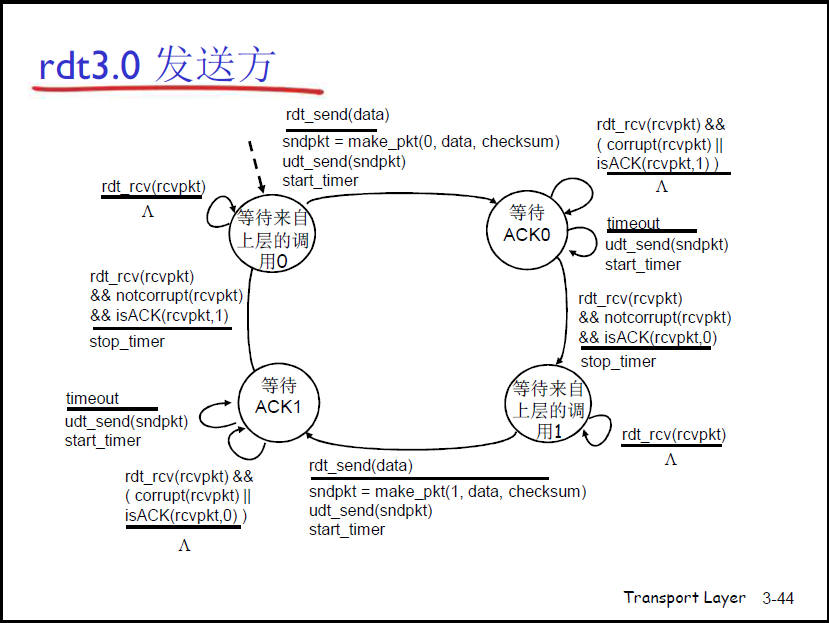

FSM有限状态机

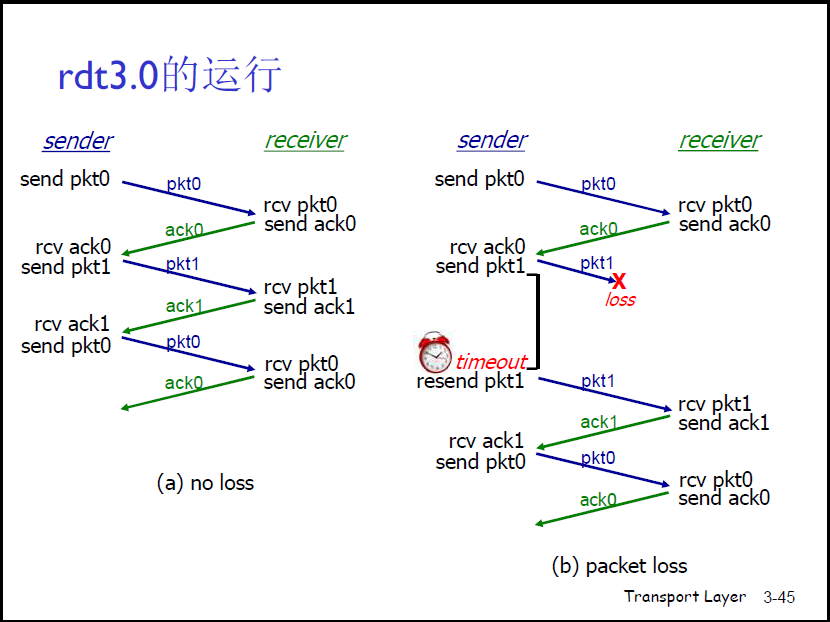

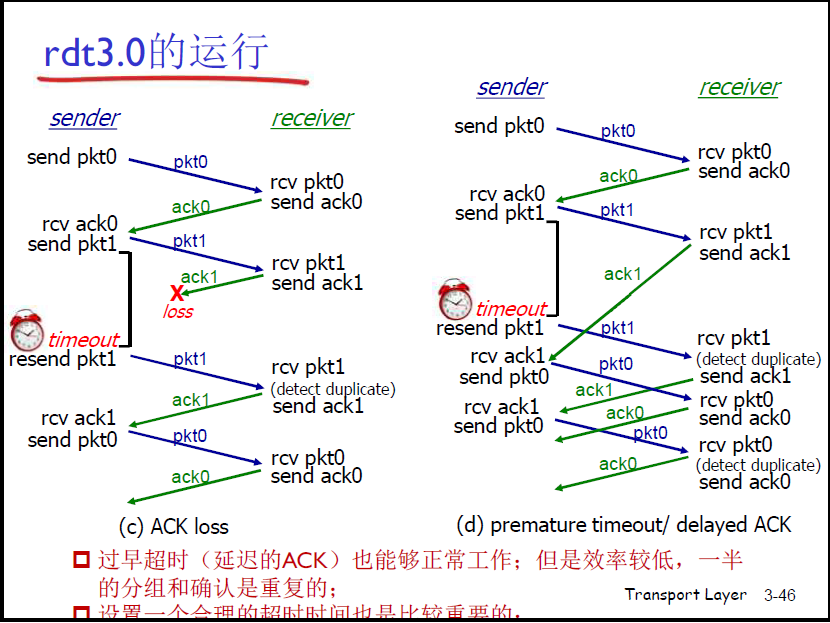

rdt3.0的运行

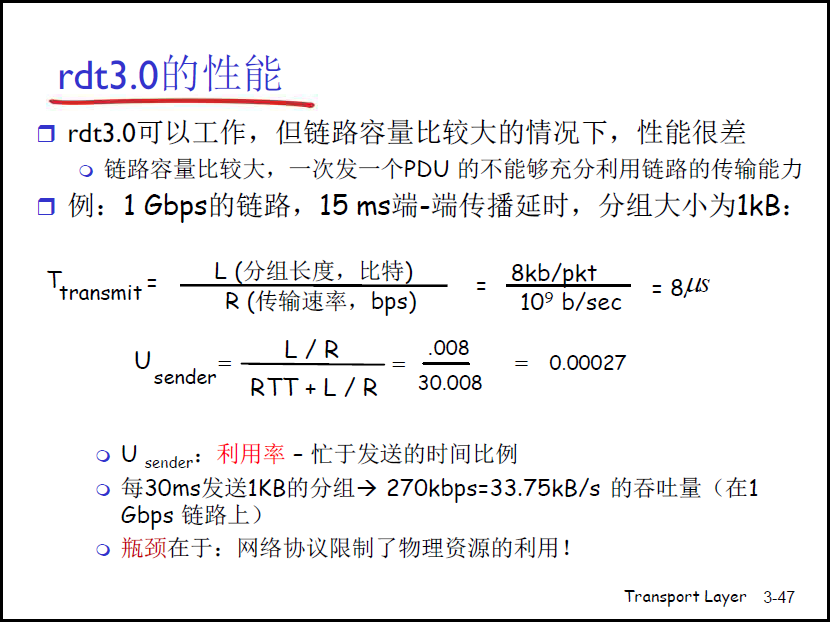

rdt3.0的性能

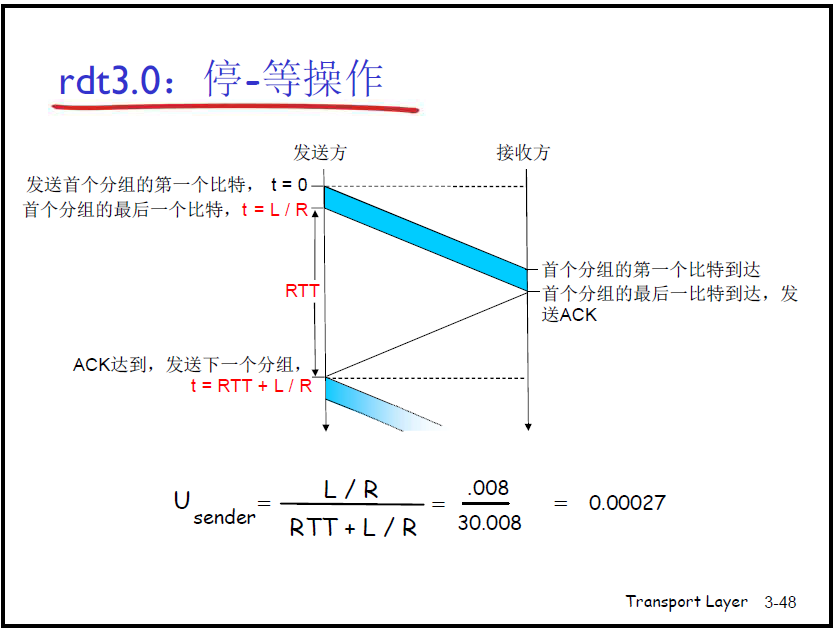

停止-等待操作

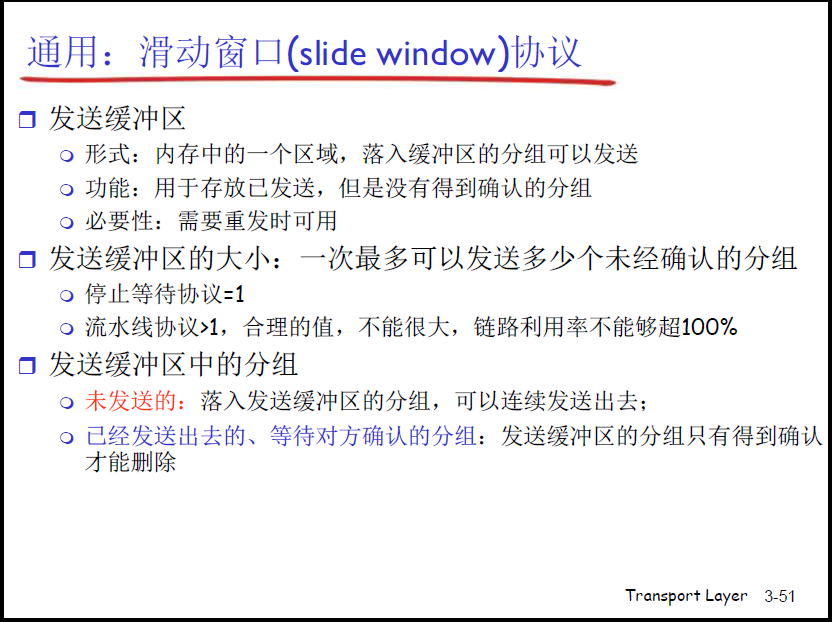

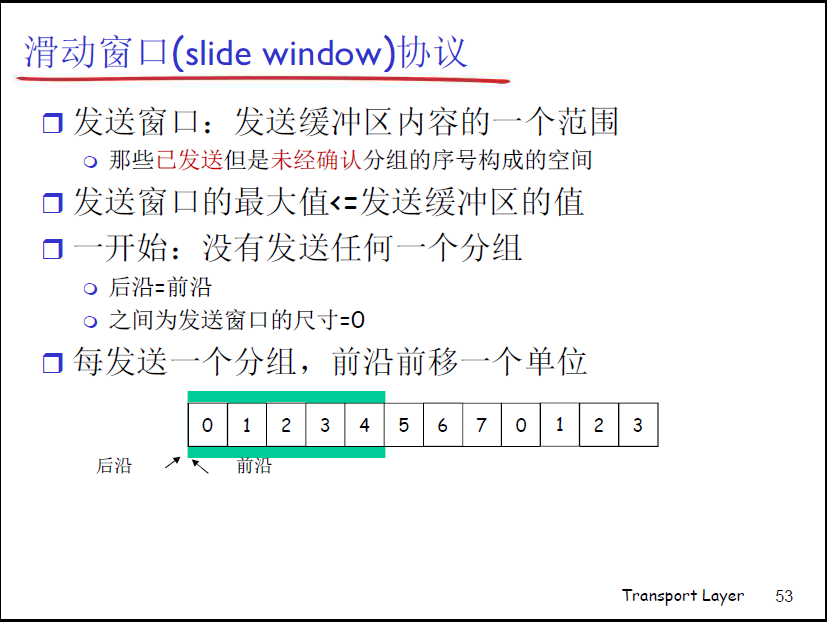

滑动窗口协议

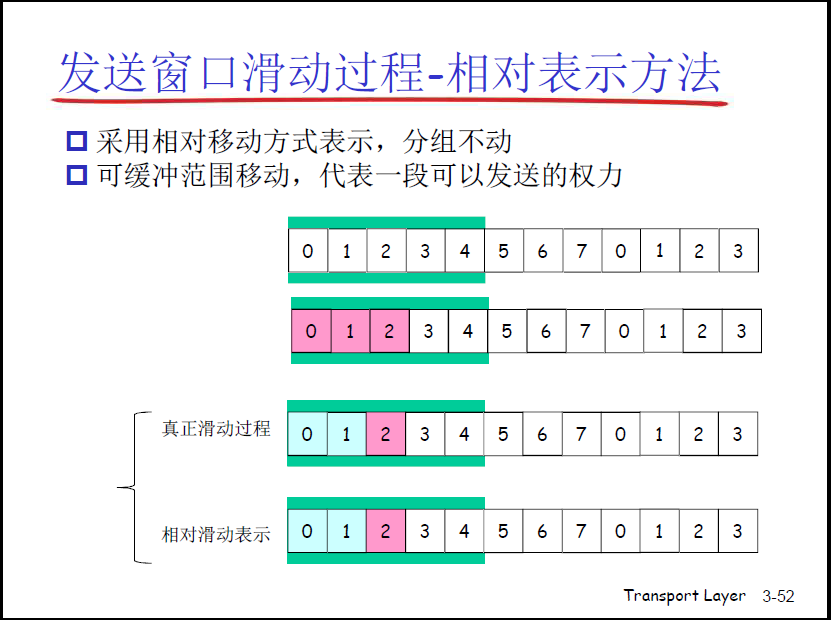

发送窗口滑动过程-相对表示方法


术语


发送窗口的移动

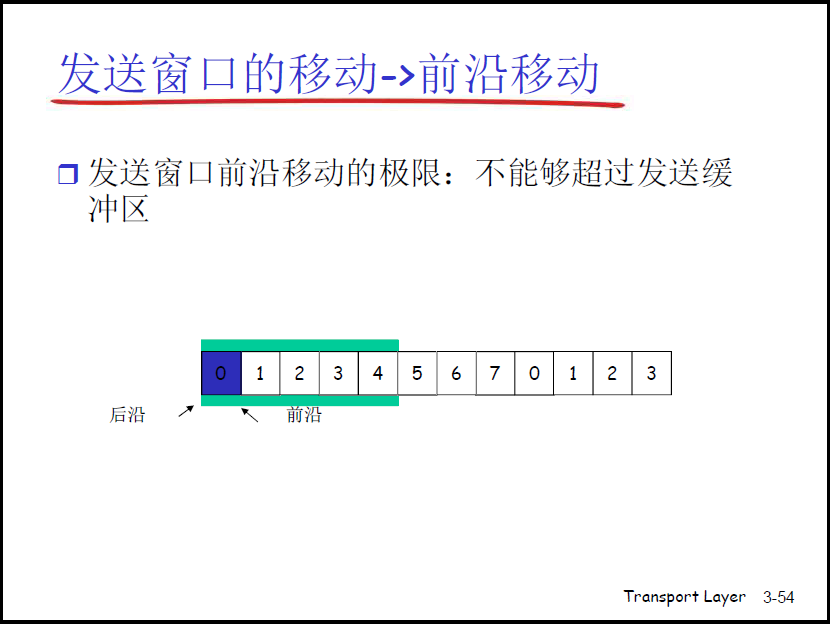

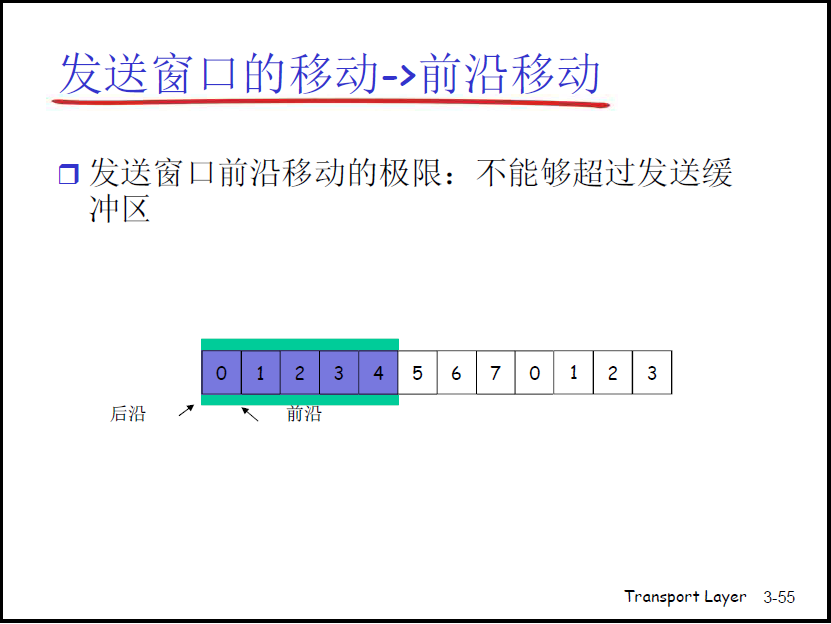

前沿移动

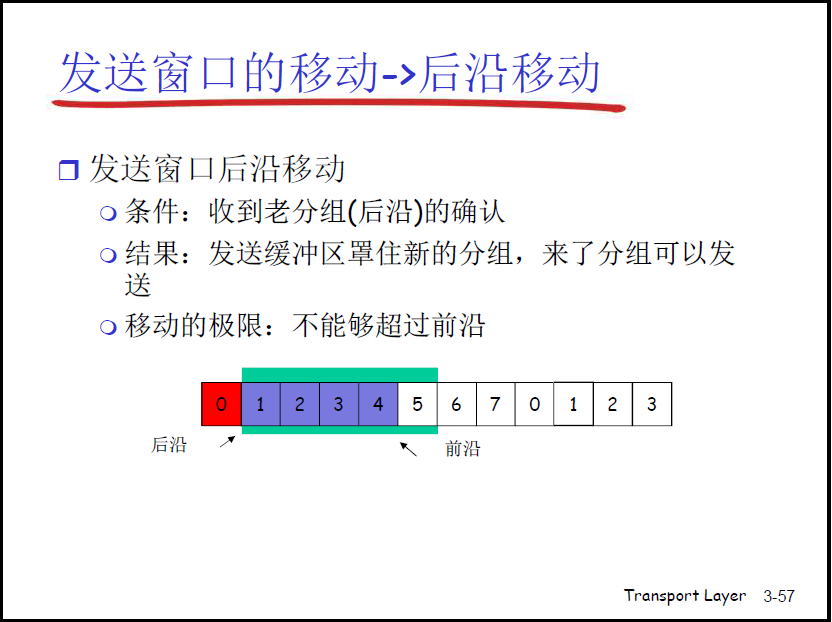

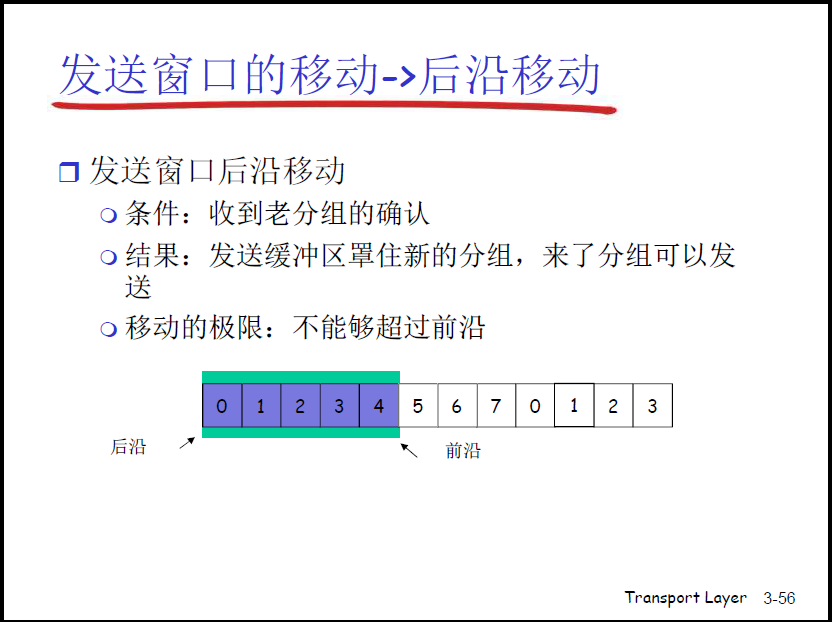

后沿移动

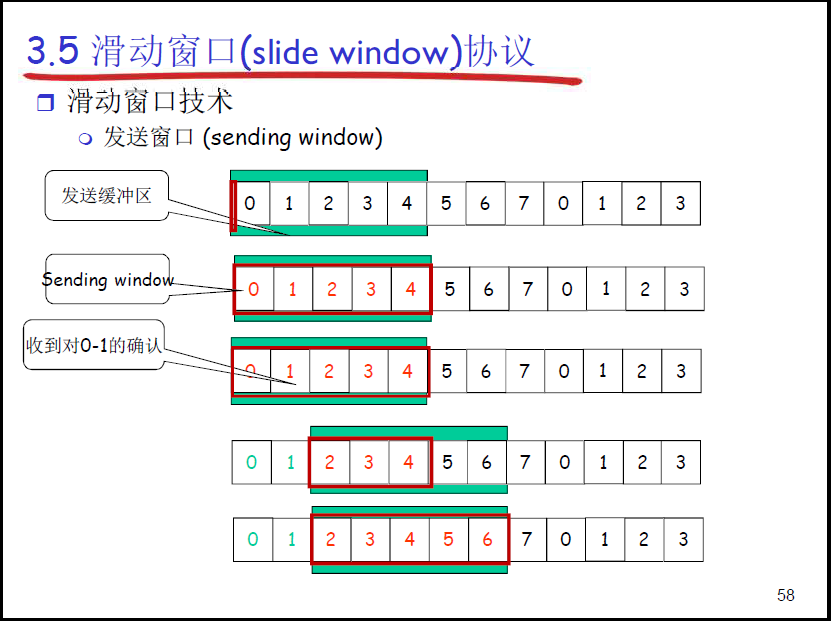

滑动窗口技术

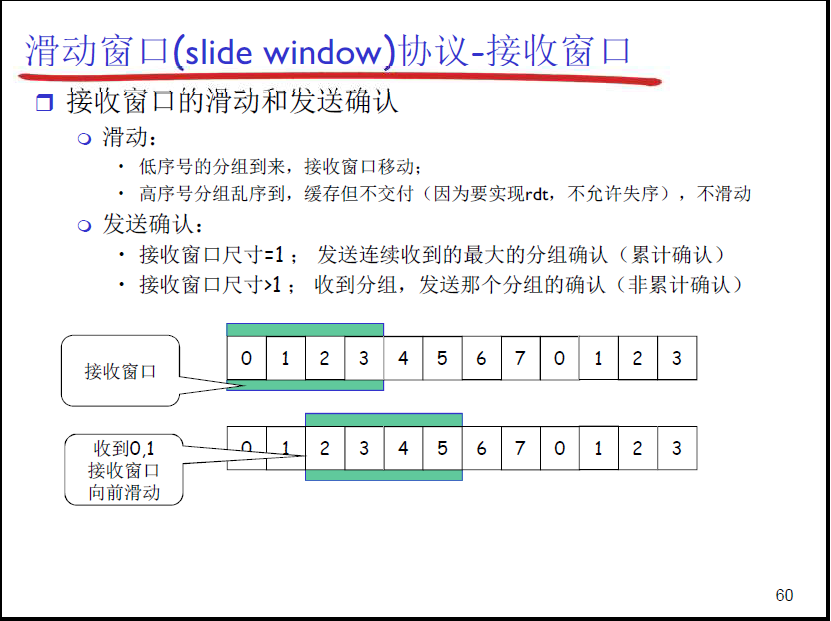

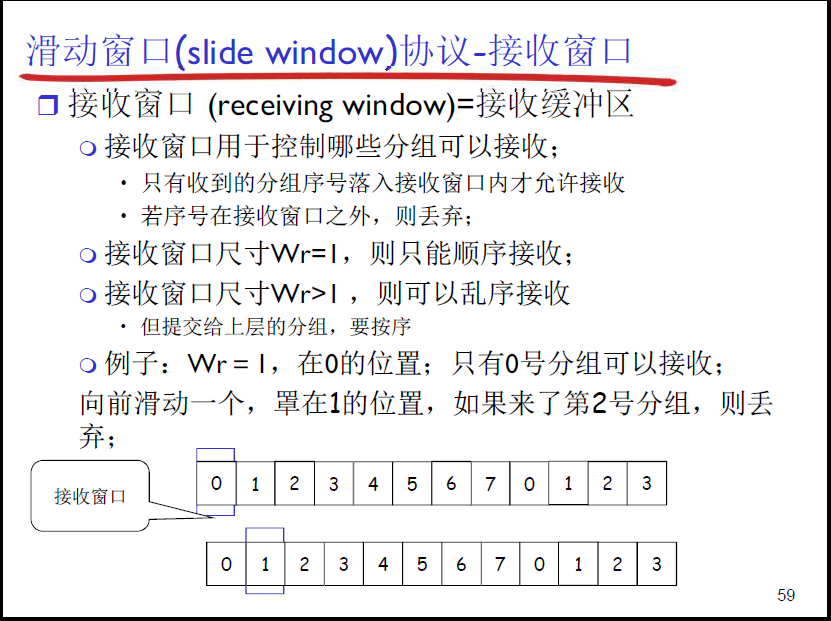

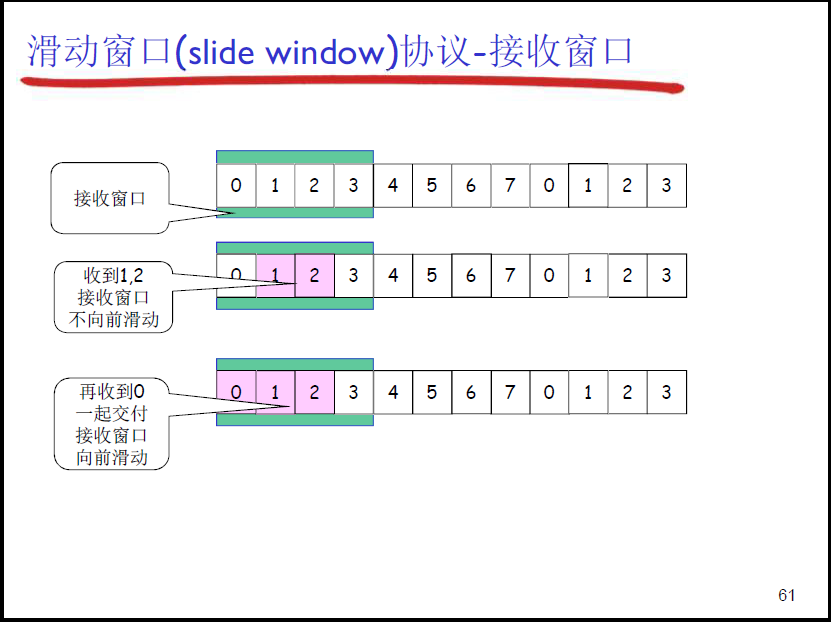

接收窗口

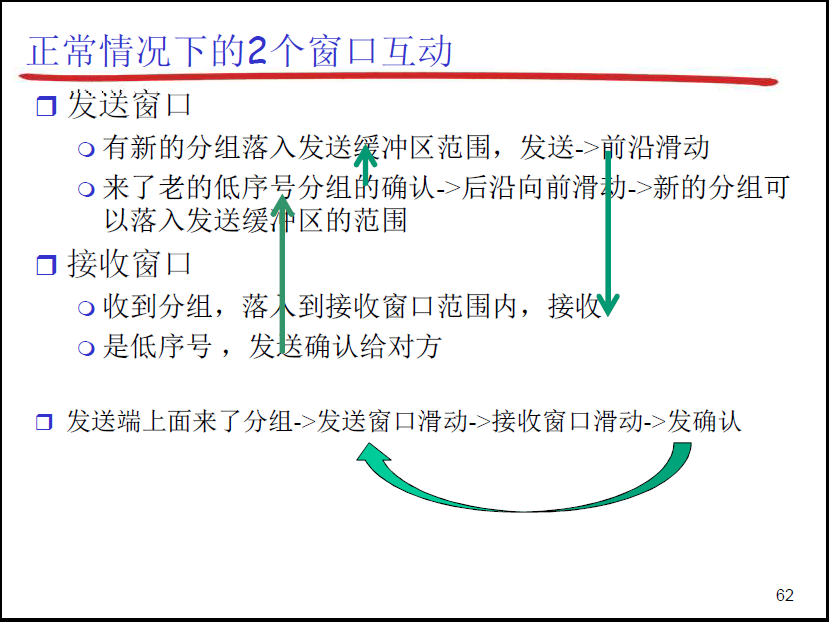

正常情况下2个窗口互动

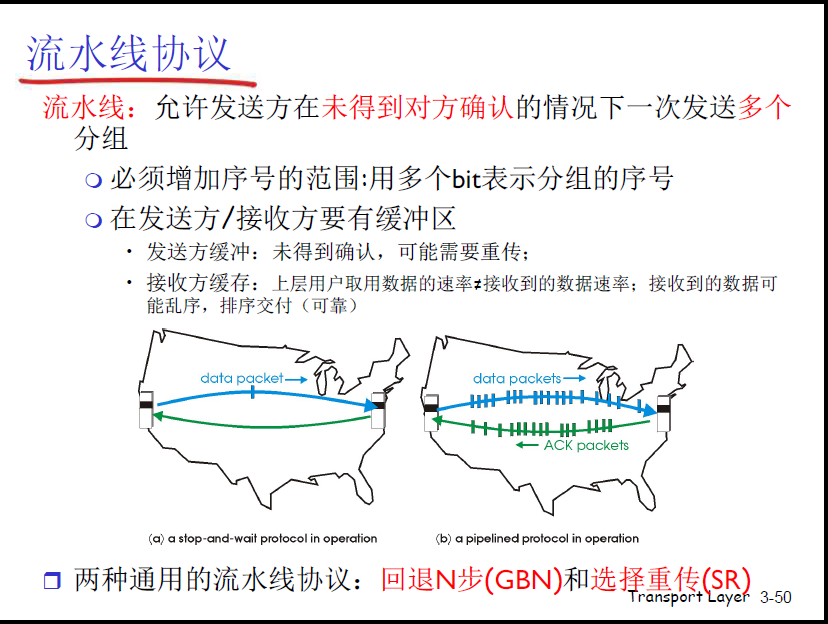

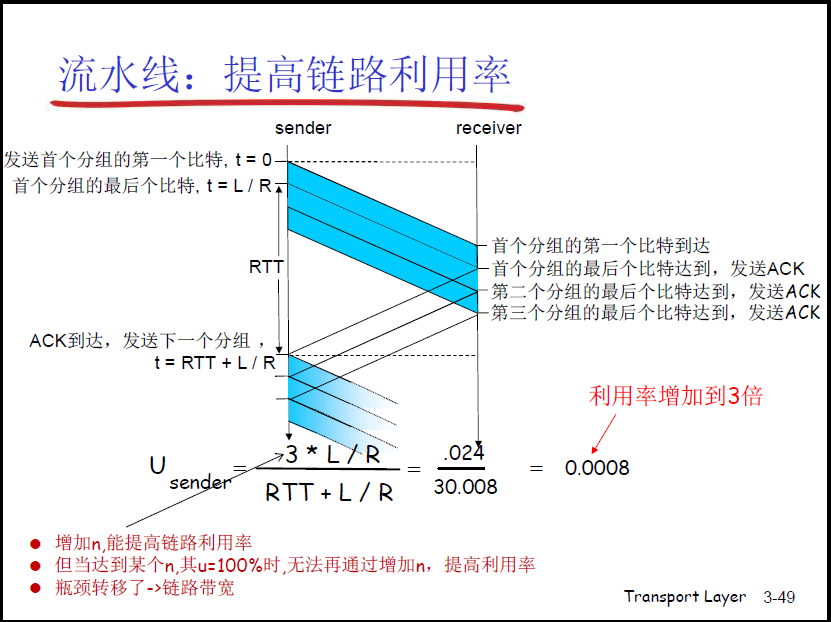

流水线(pipeline)可靠数据传输协议


GBN协议gobackN（基于滑动窗口协议）

发送窗口大于1，接收窗口等于1
触发超时重传时，发送窗口中的所有分组都重新发送。

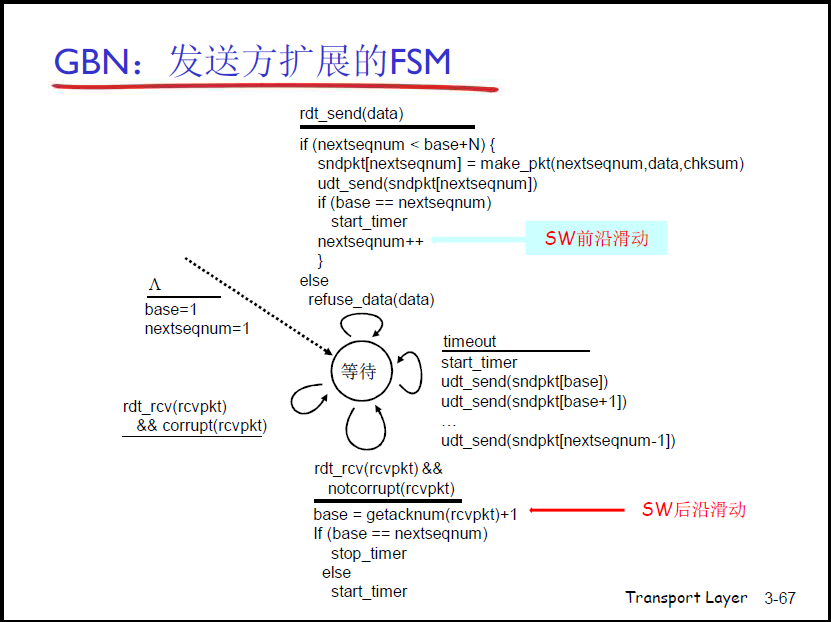

发送方的FSM

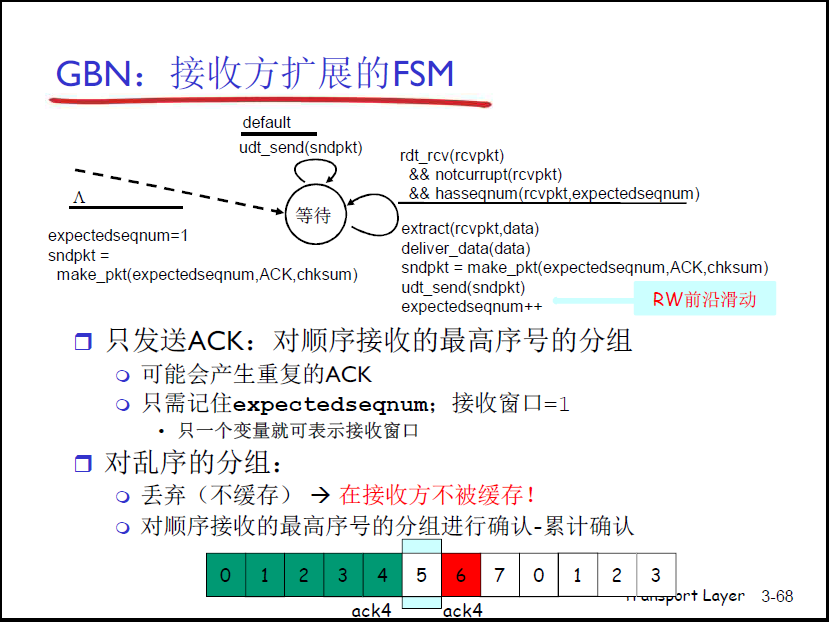

接收方的FSM

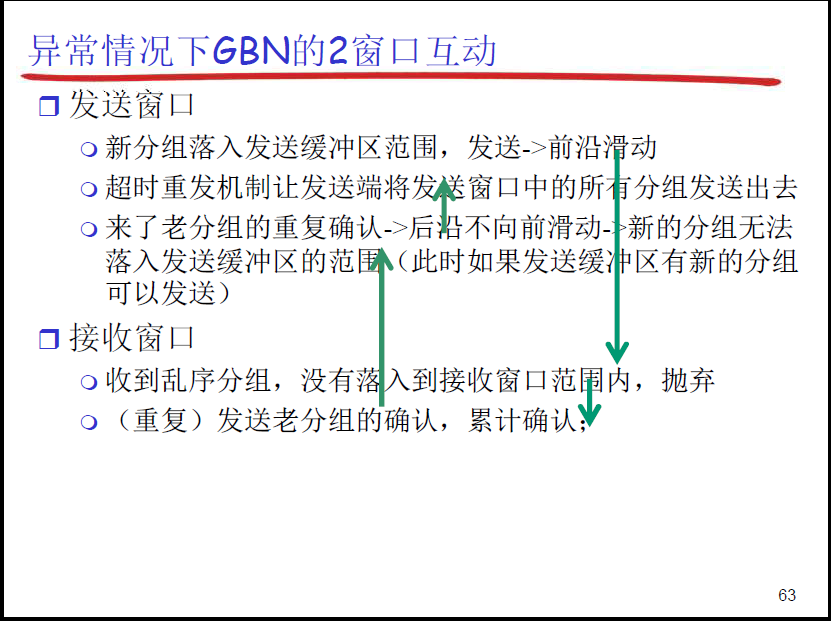

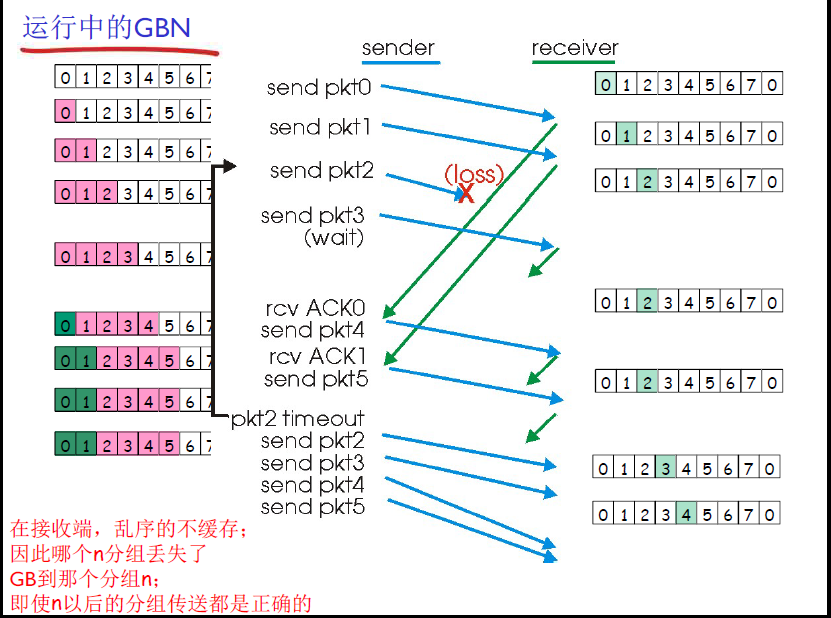

运行中的GBN

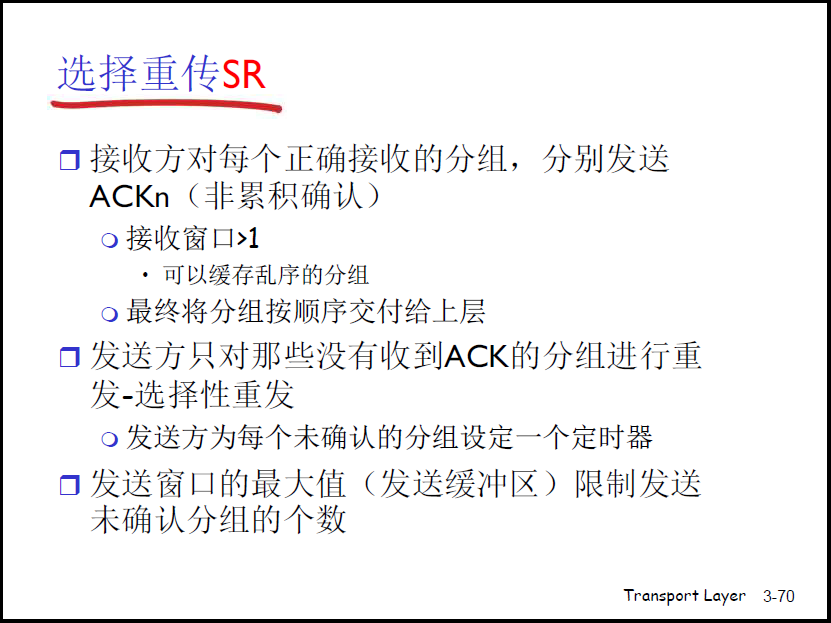

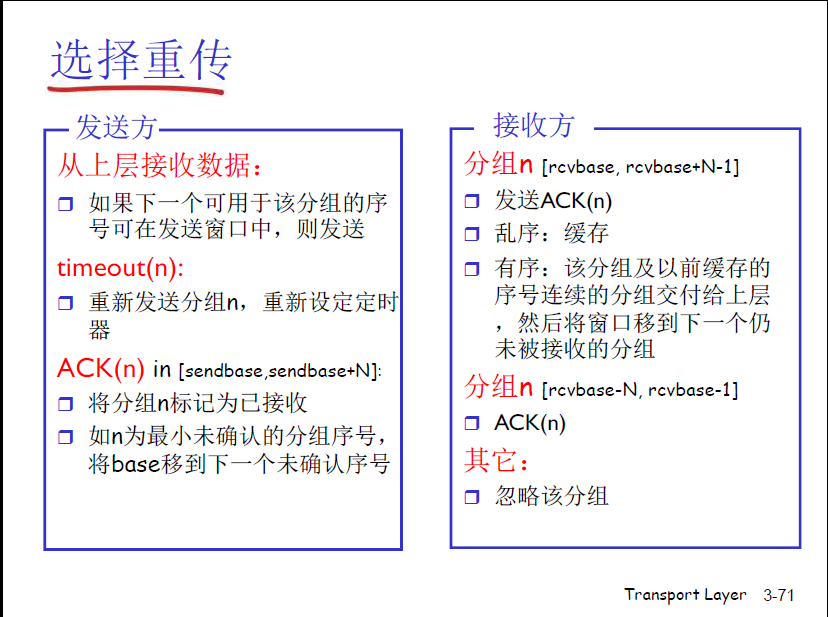

Selective repeatSR协议（基于滑动滑动窗口）

发送窗口大于1，接收窗口大于1
触发超时重传时，发送窗口中没有收到相应ack的分组重新发送。

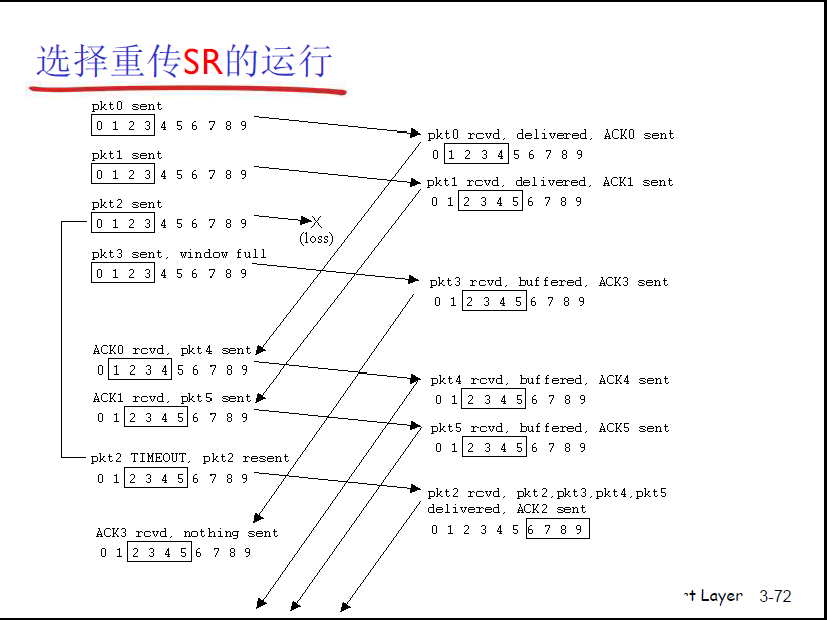

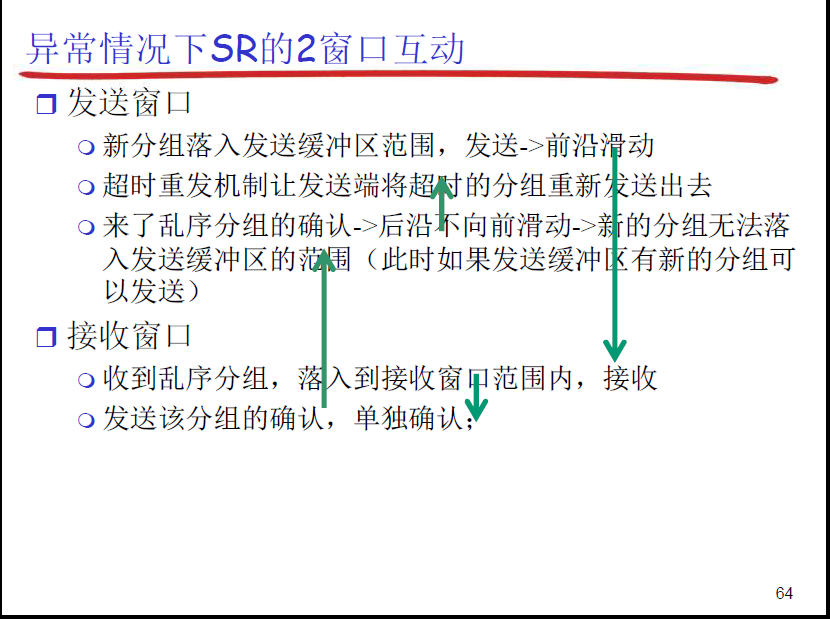

运行中的选择重传SR

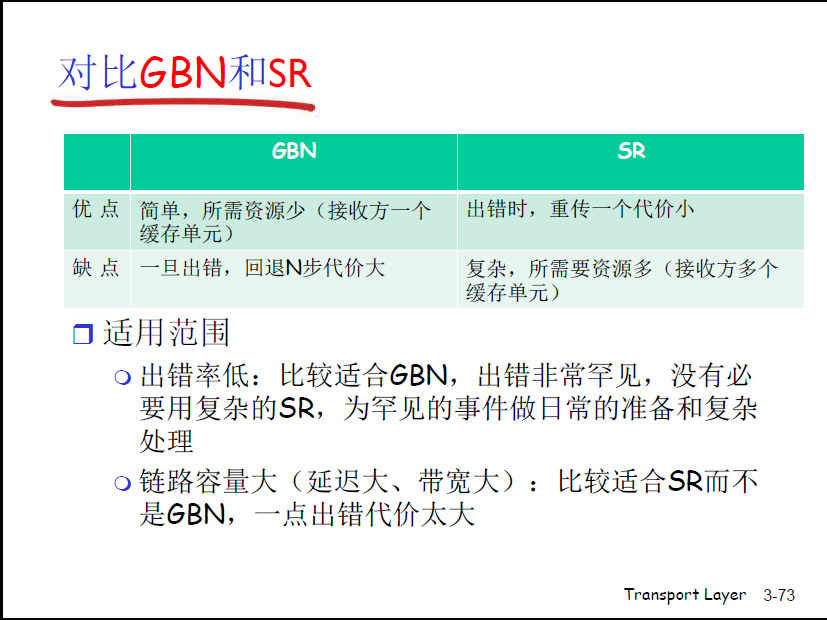

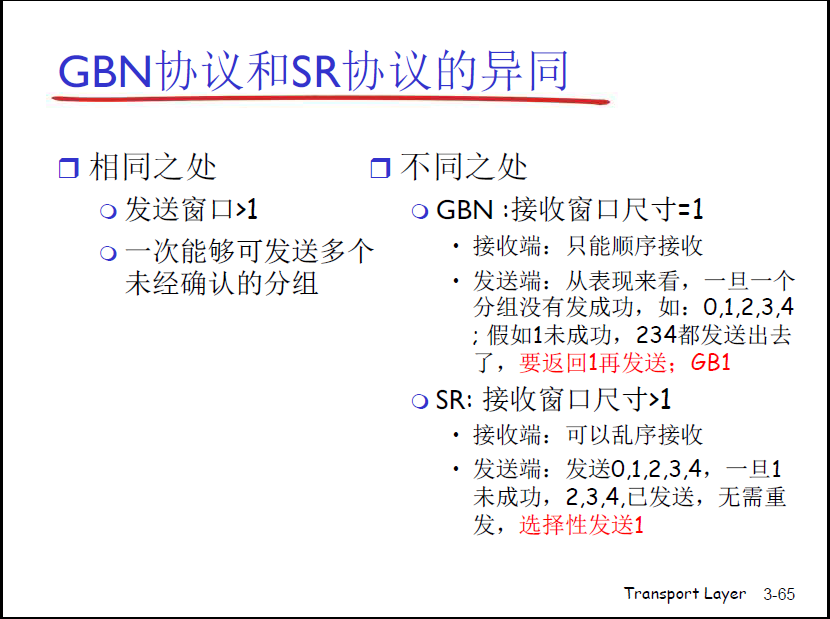

GBN协议和SR协议的异同

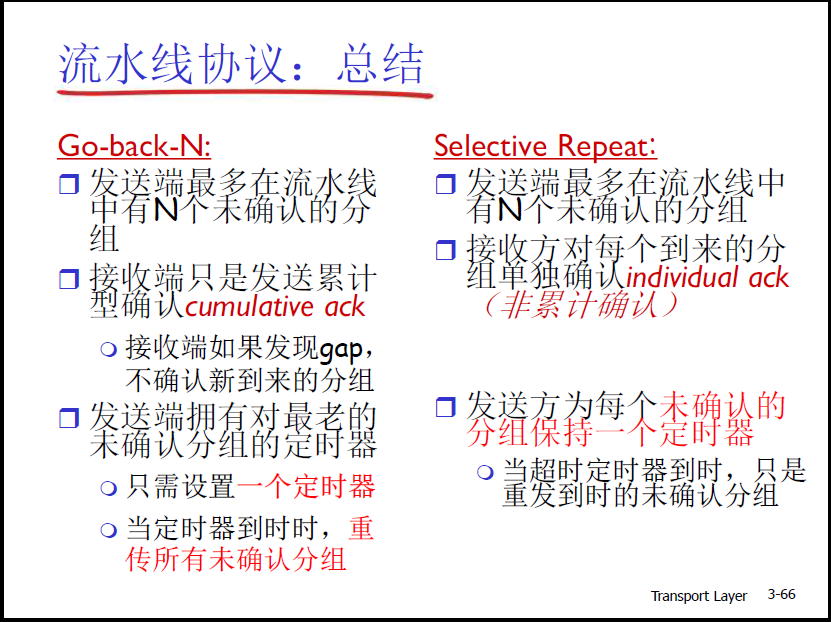

流水线协议总结

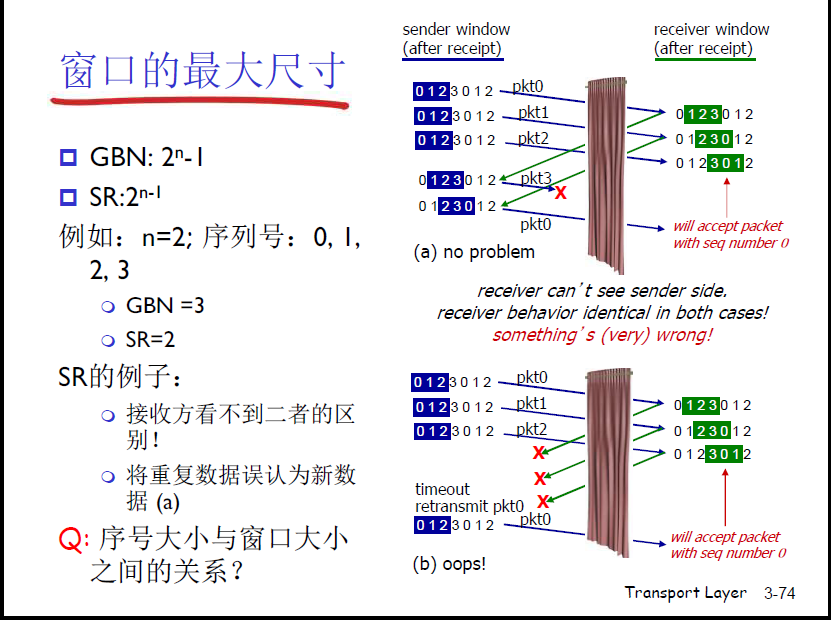

窗口的最大尺寸
