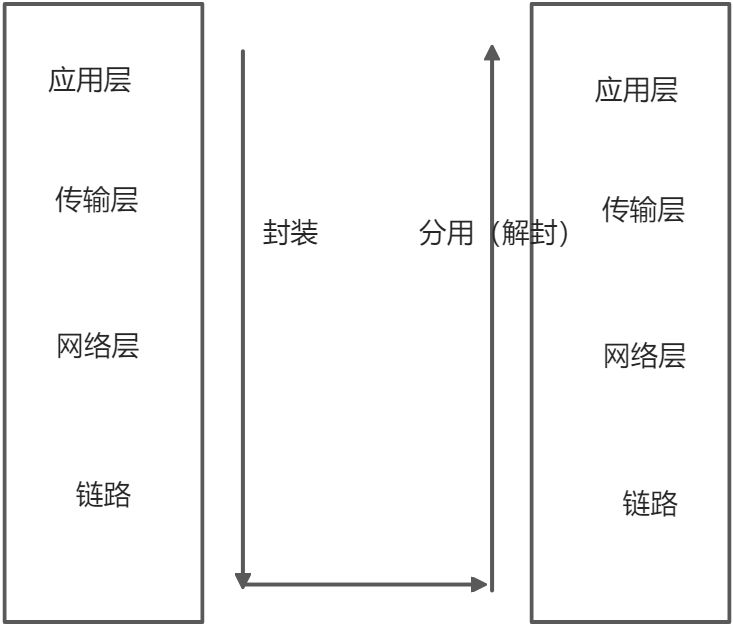

OSI七层模型

  • 应用层
  • 表示层
  • 会话层
  • 传输层
  • 网络层
  • 数据链路层
  • 物理层

计算机网络基础知识 - 图1

地址链路层

MTU（最大传输单元）

数据链路层传输的最大单元，以太网的一般为1500字节，如果超过这个量，就要分片来传输。

地址解析协议（ARP）

ip地址转换成mac地址

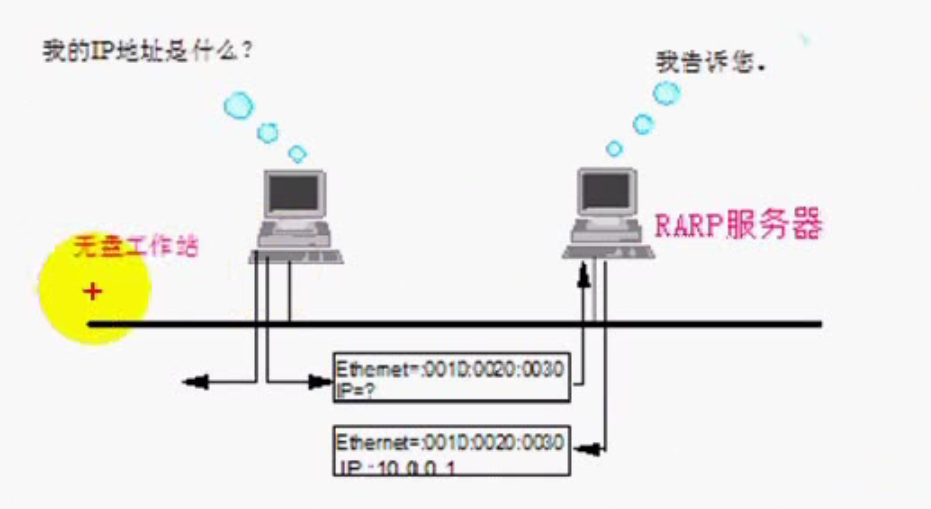

反向地址解析协议（RARP）

主要是用在无盘工作站中，因为ip地址一般是保存在本机的硬盘中，因此想要获取无盘工作站的IP地址就需要使用RARP协议。
MAC地址转换成IP地址

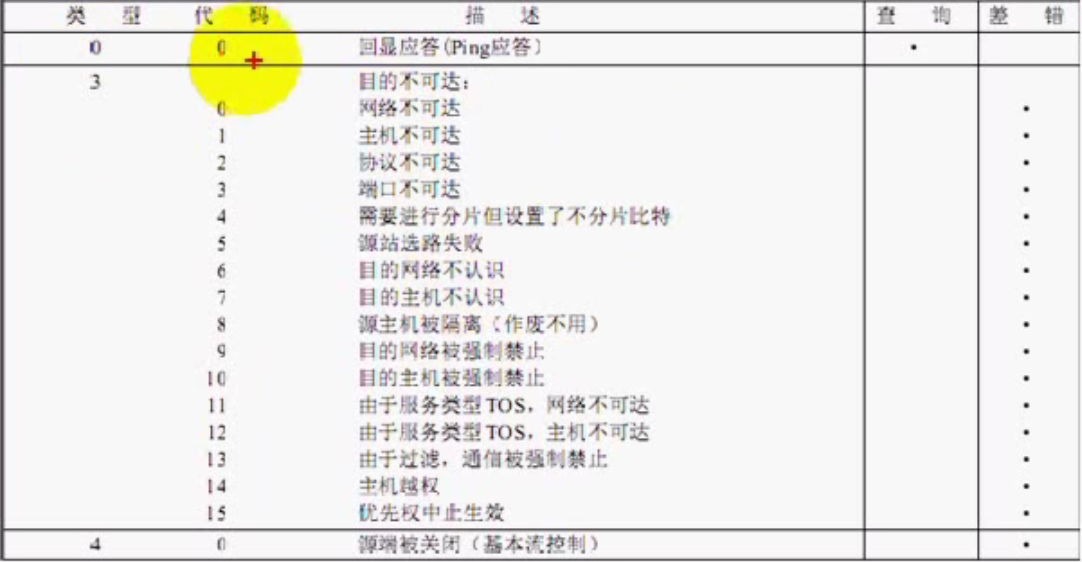

ICMP协议

用于传递差错信息、事件、事件、回显、网络信息等控制数据

网络层

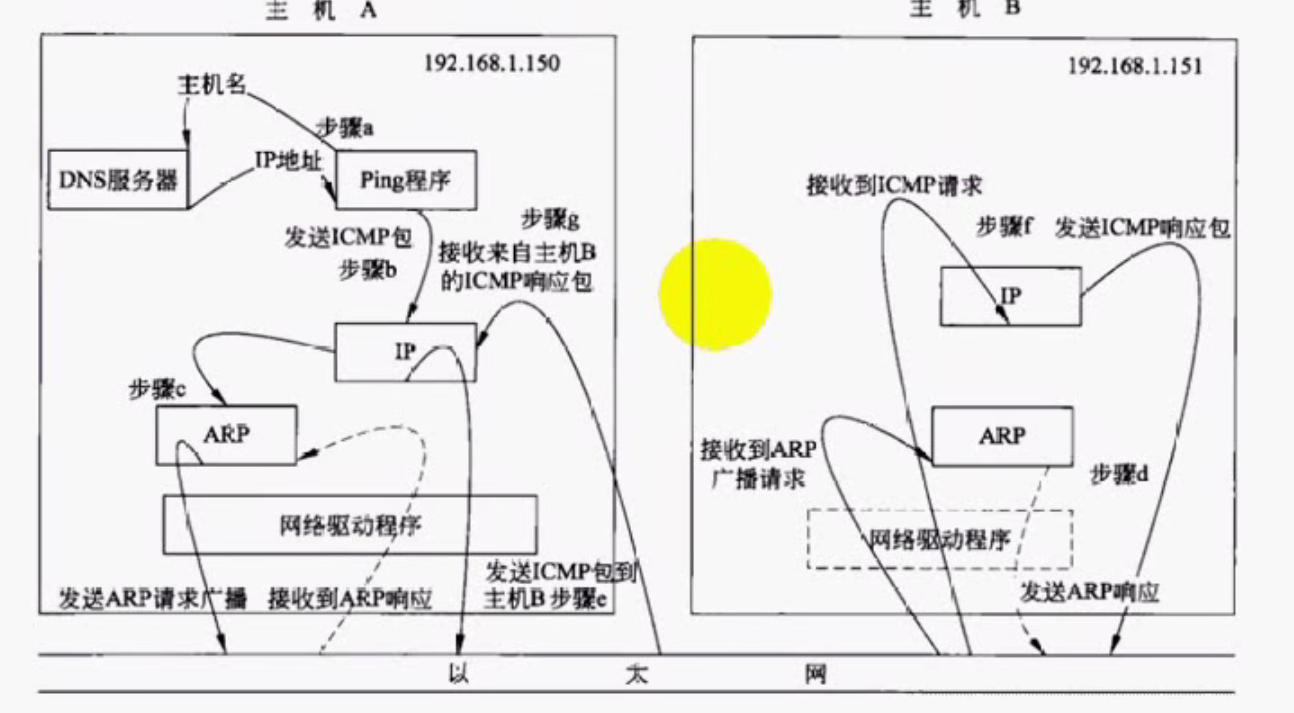

数据在网络中传输的过程（ping）

  • 应用程序ping会判断发送的是主机名还是ip地址，跳动函数gethostbyname()解析主机B，将主机名转换成一个32位的IP地址。这个过程就叫DNS域名解析
  • ping程序向目的IP地址发送一个ICMP的ECHO包
  • 将目标主机的IP地址转换为48位MAC地址，在局域网内发送ARP请求广播，查找主机B的MAC地址
  • 主机B的ARP协议层接收到主机A的ARP请求后，将本机的硬件地址填充到应答包，发送ARP应答到主机A
  • 发送ICMP数据包到主机B
  • 主机B接收到主机A的ICMP包，发送响应包
  • 主机A接收到主机B的ICMP包响应包

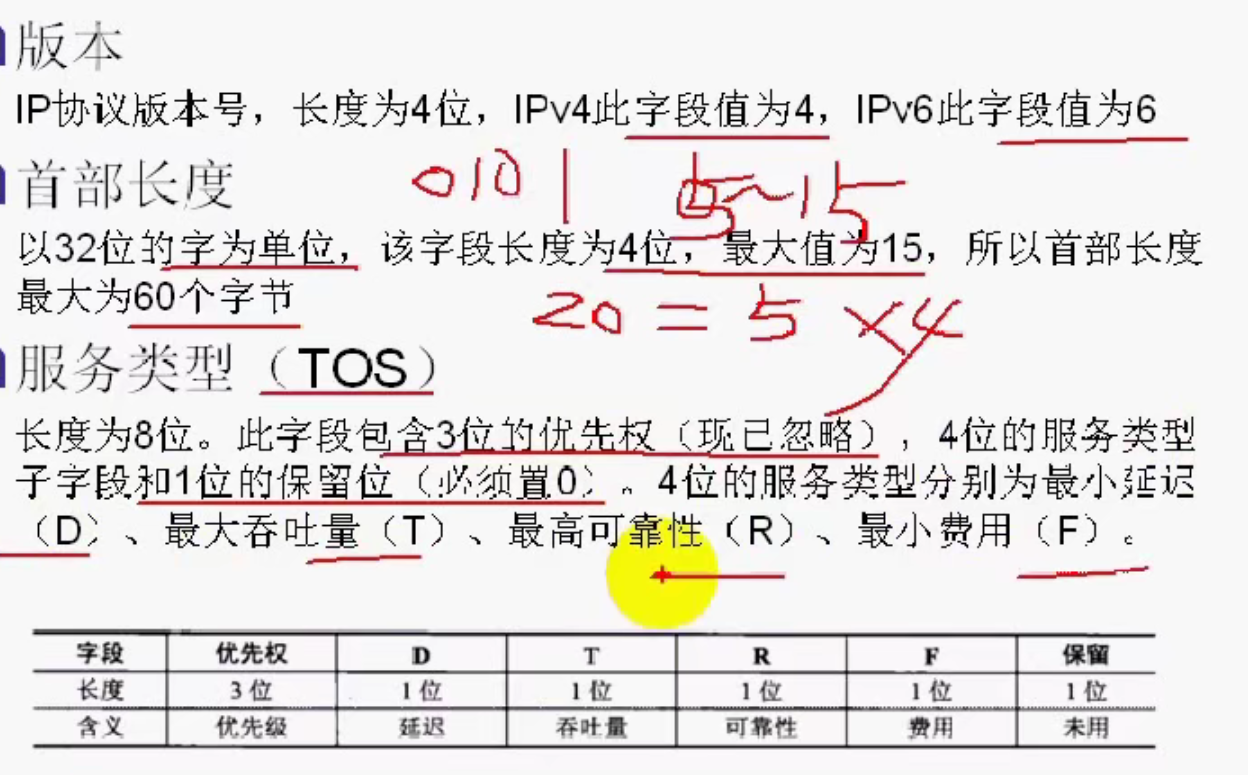

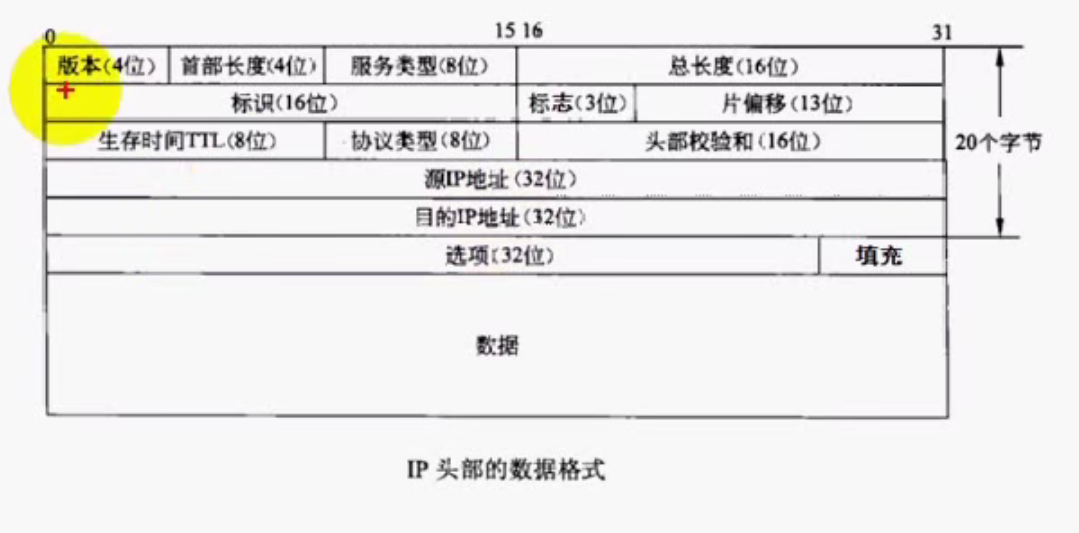

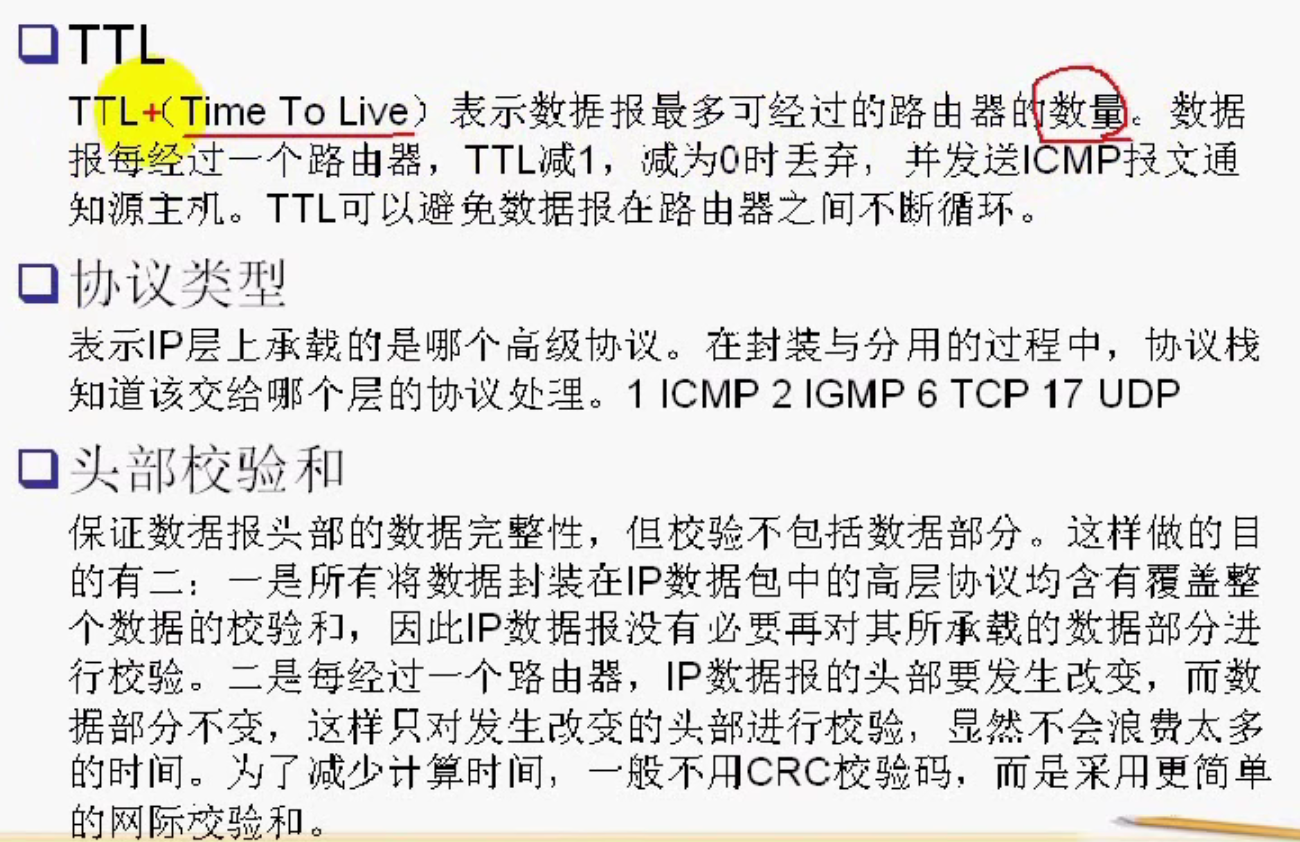

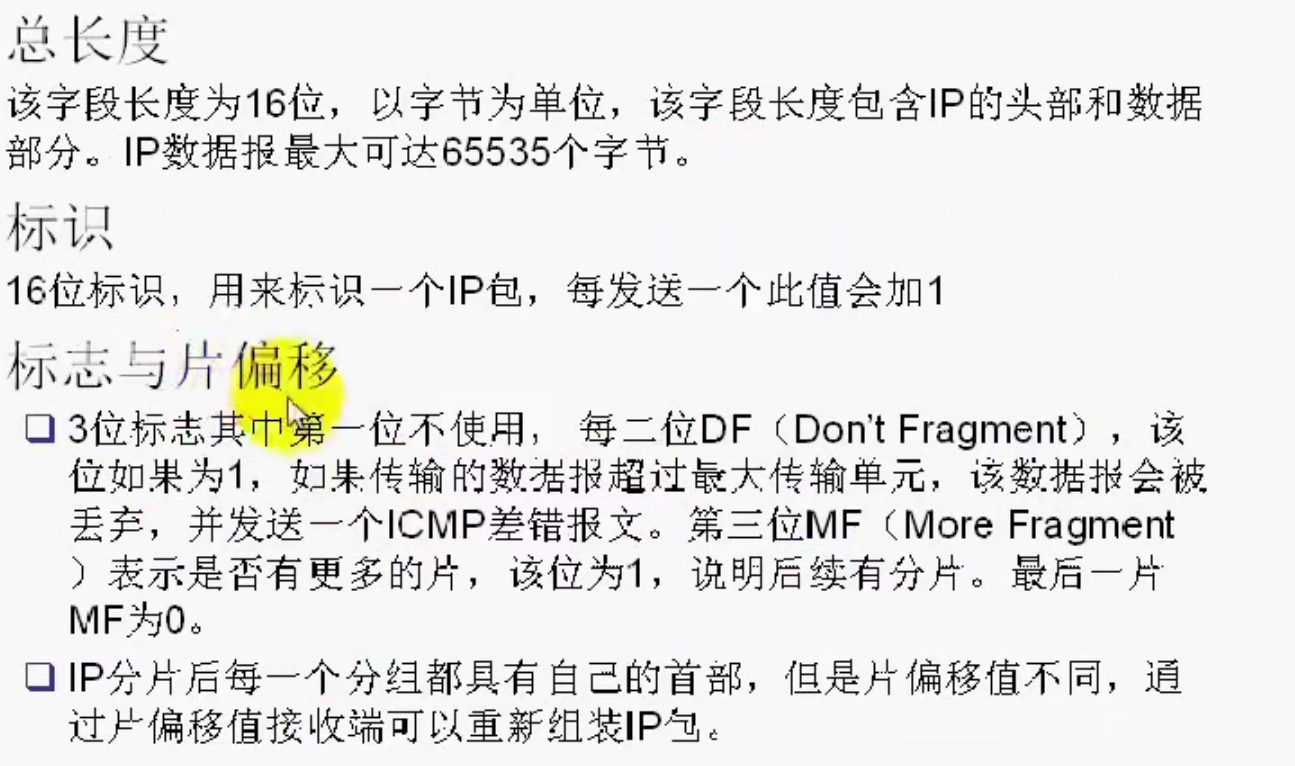

    IP数据报格式

    这里的每一单位代表的是四个字节，字段长度代表 用多少位来表示值的大小
    例子：
    比如，一个字段的长度为4位，最大值为15，最小值为5。则为20-60字节大小
    为20时，值为5：字段表示为0101
    为60时，值为15：字段表示为1111

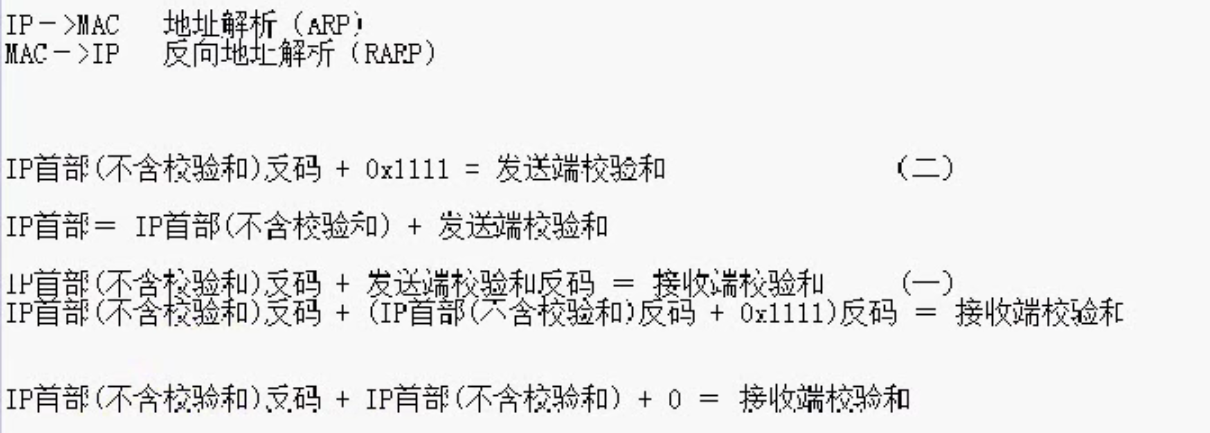

网际校验和

接收端校验和如果不为全1则必定错误，为全1则可能错误。

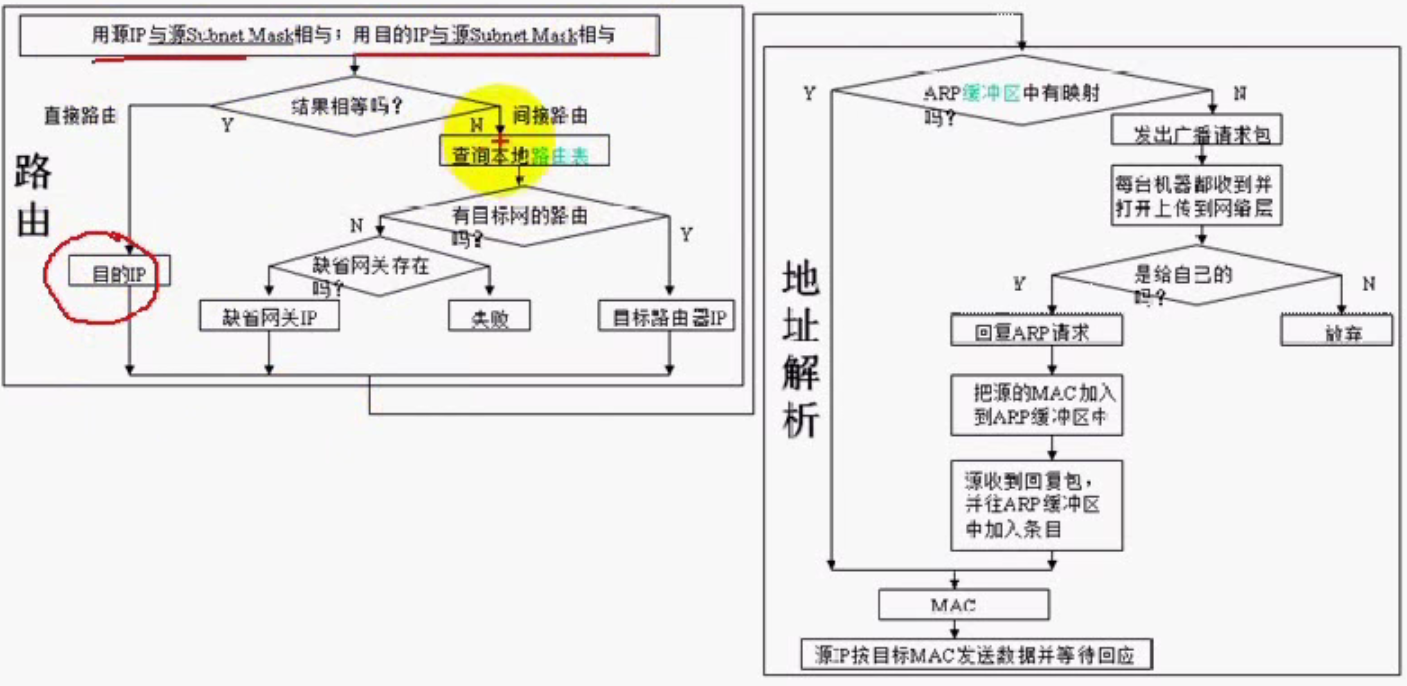

路由


传输层（TCP协议）

TCP特点

  • 基于字节流
  • 面向连接
  • 可靠传输
  • 缓冲传输
  • 全双工

  • 流量控制

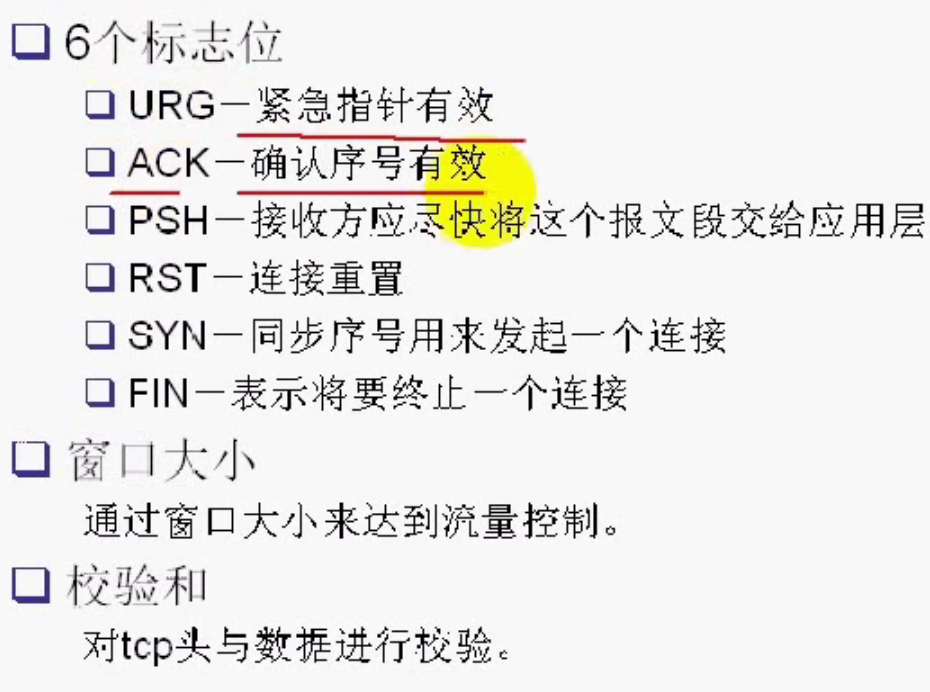

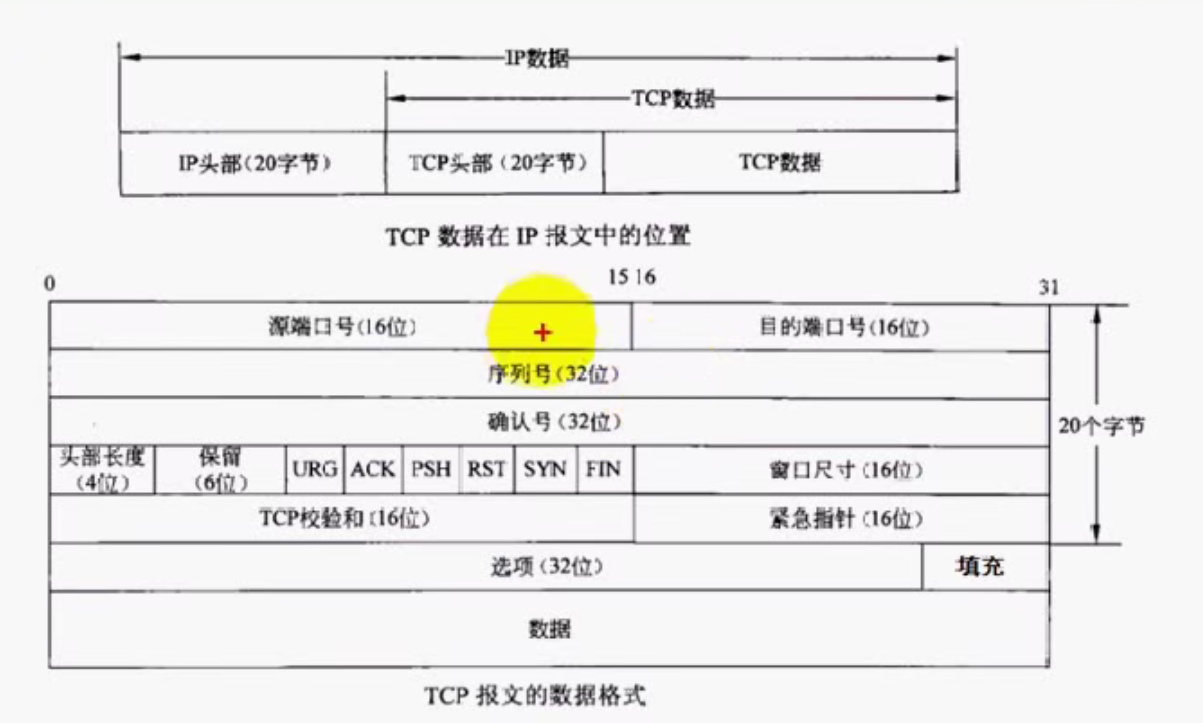

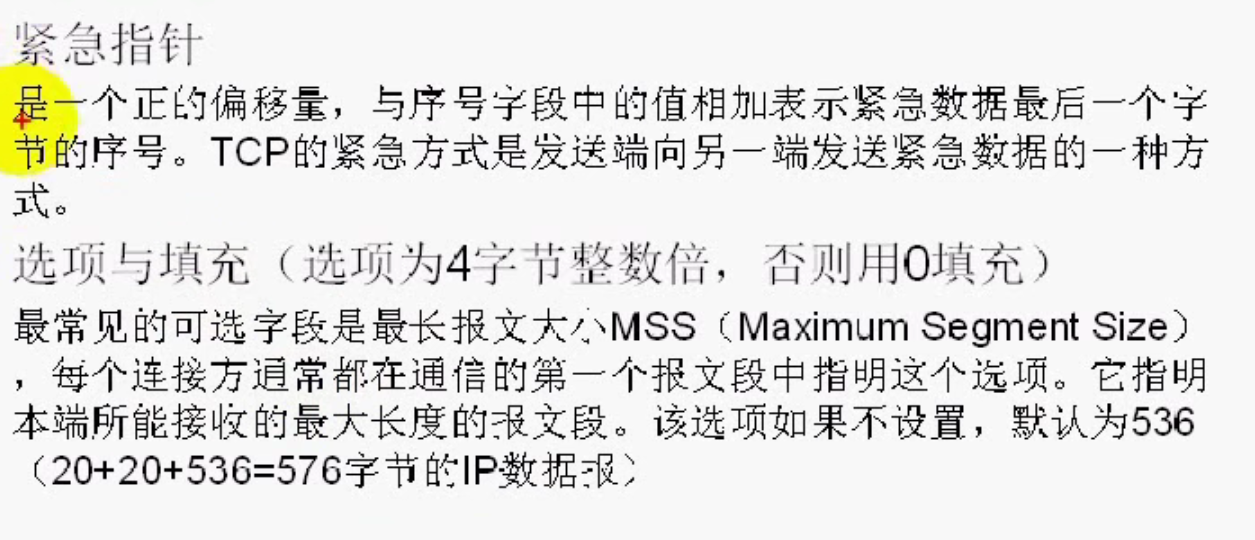

    TCP报文格式


    源端口号和目的端口号


    序号

    表示在这个报文段中的第一个数据字节序号

    确认号

    仅当ACK标志位1时有效。确认号表示期望收到的下一个字节的序号

    头部长度

    4位，与之前一样，最多表示60字节。

    保留位

    6位，必须全部为零。

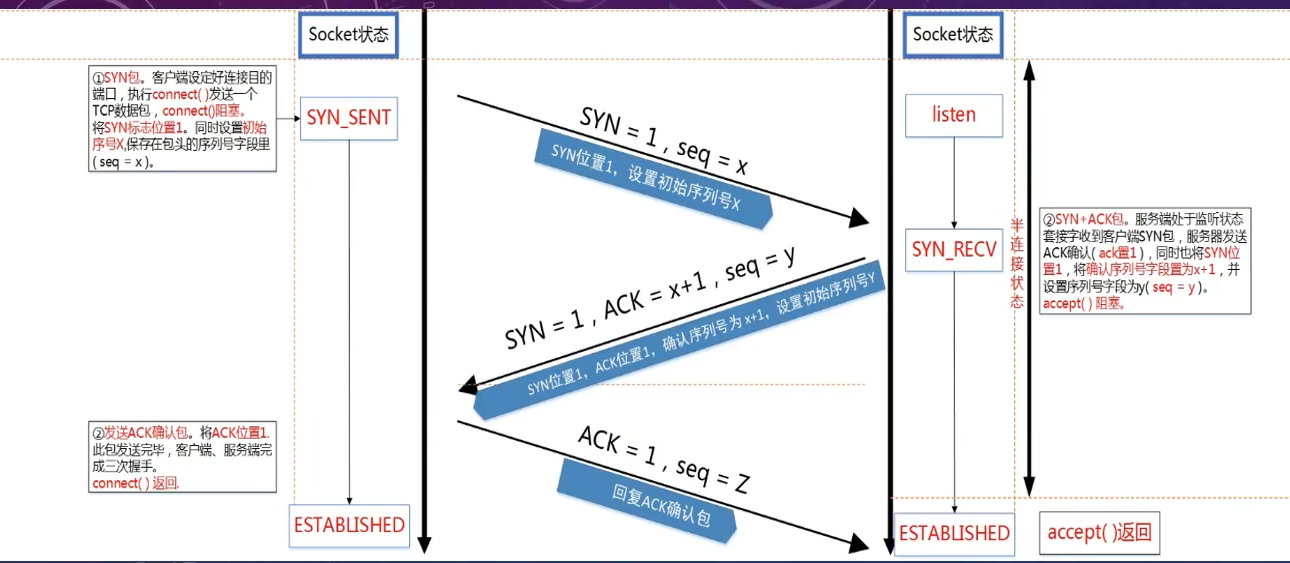

    TCP链接建立三次握手

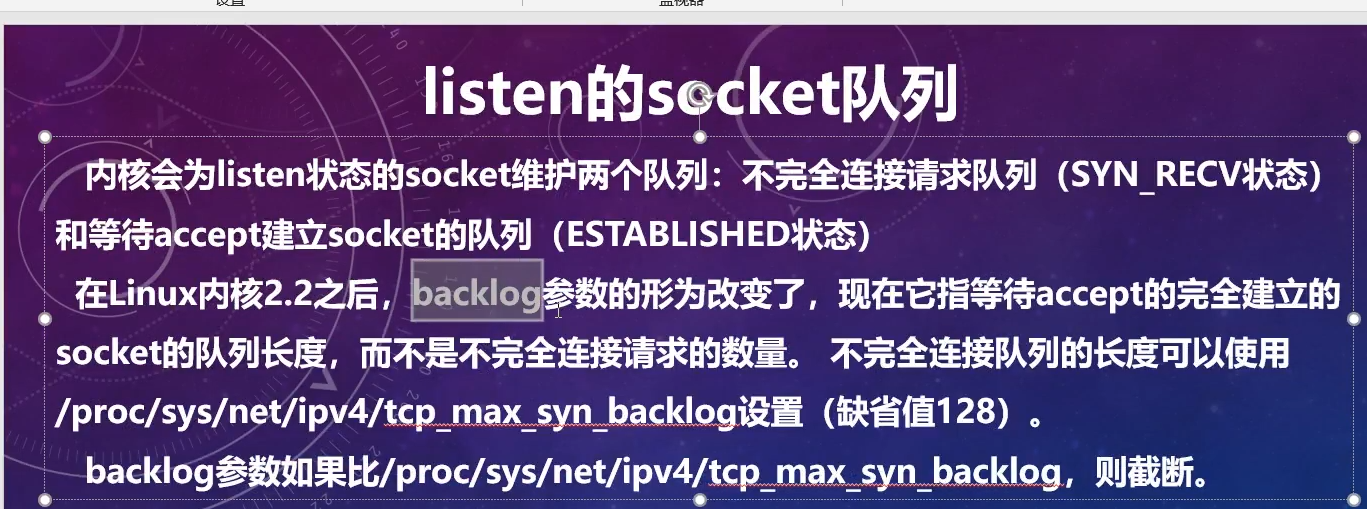

    半连接状态和ESTABLISHED状态各有一个缓冲队列。

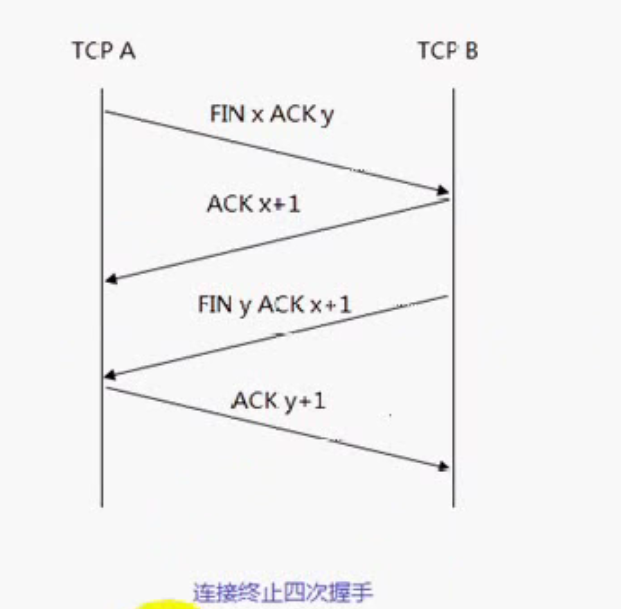

    TCP链接终止四次挥手

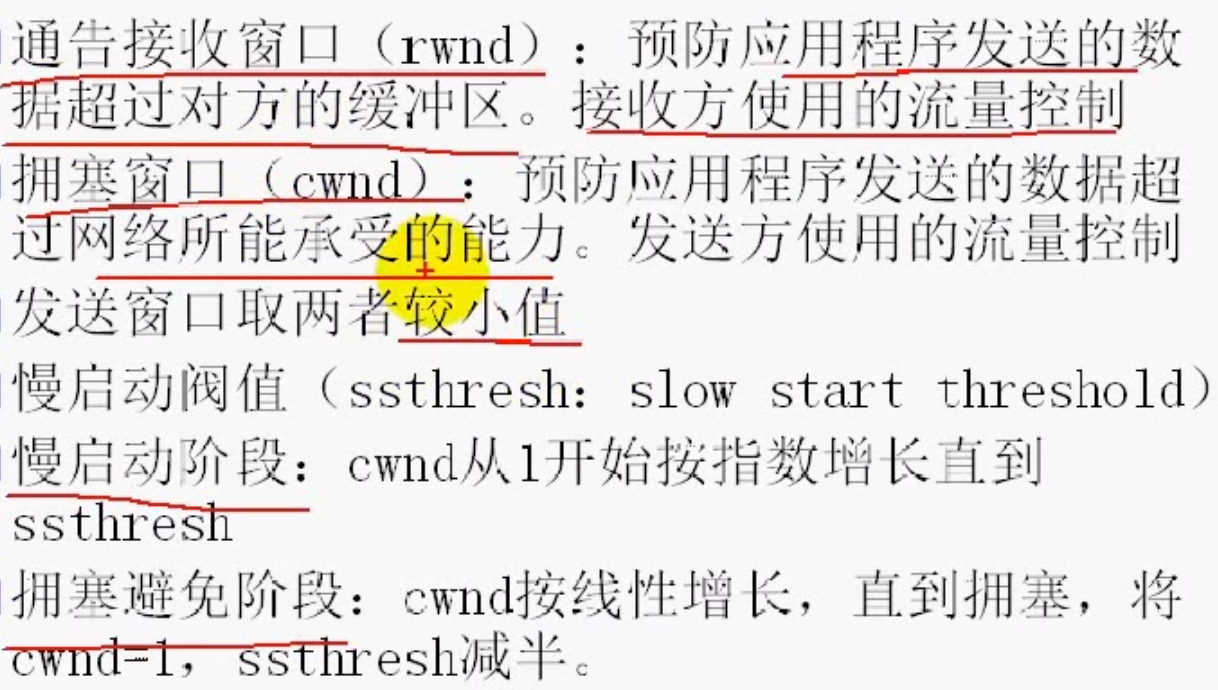

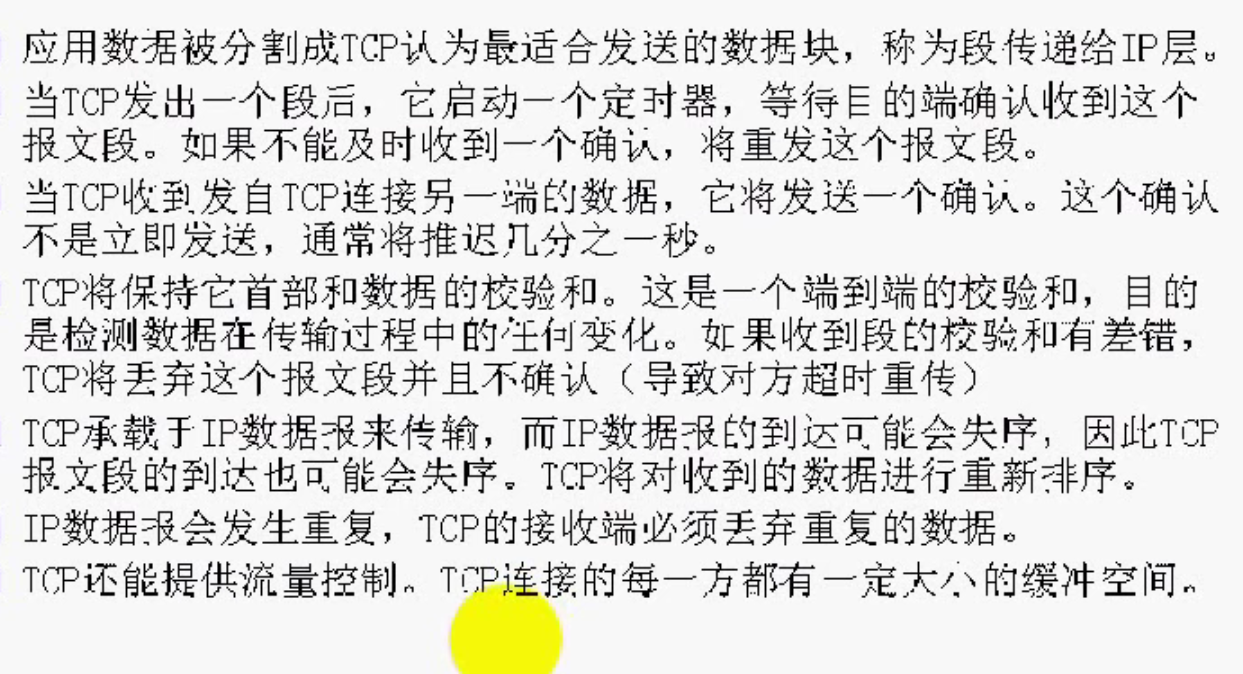

    TCP如何保证可靠性

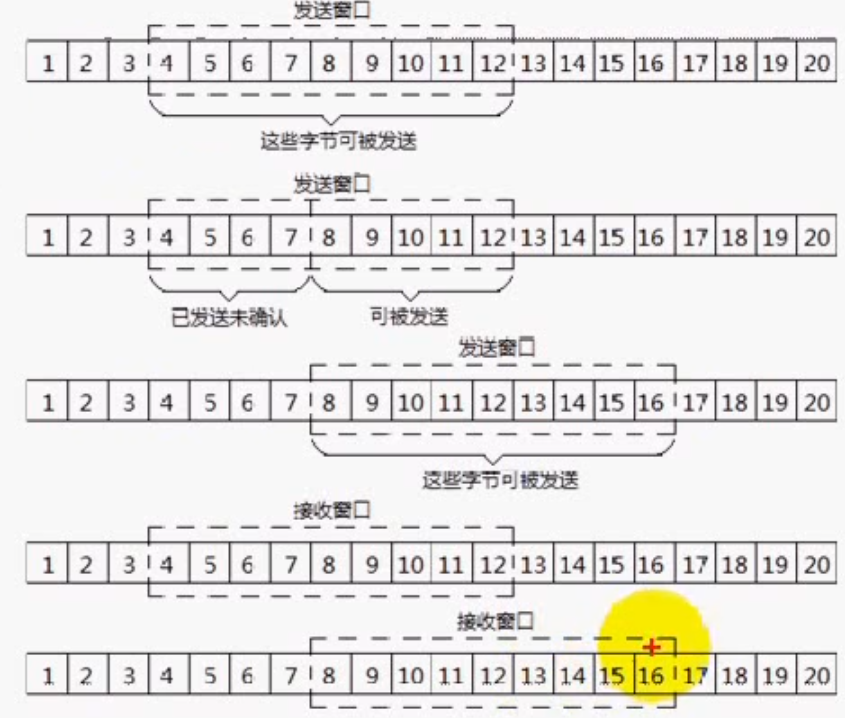

    滑动窗口协议

    主要用于流控，链路层的滑动窗口协议以帧为单位，TCP的滑动窗口协议以字节为单位进行确认。

    UDP协议特点

  • 无连接

  • 不可靠
  • 一般情况下，UDP更加高效

    UDP报文格式
