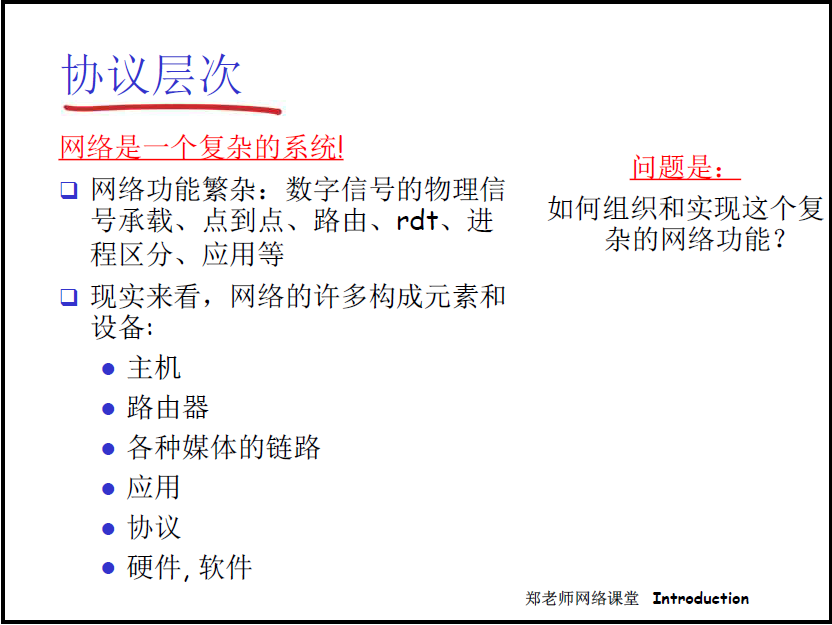

协议层次

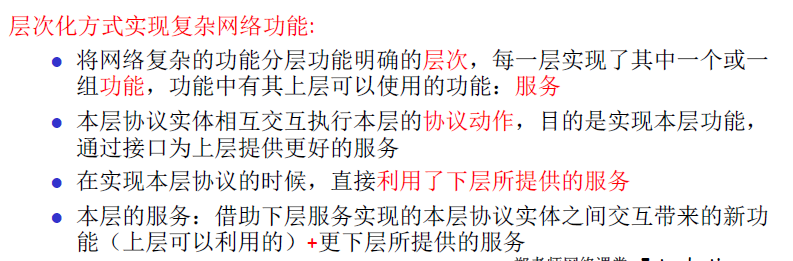

通过分层

协议是对等水平关系，实现本层协议通过层间接口访问下层服务，协议的实现是为了更好服务上层。
水平协议，垂直服务

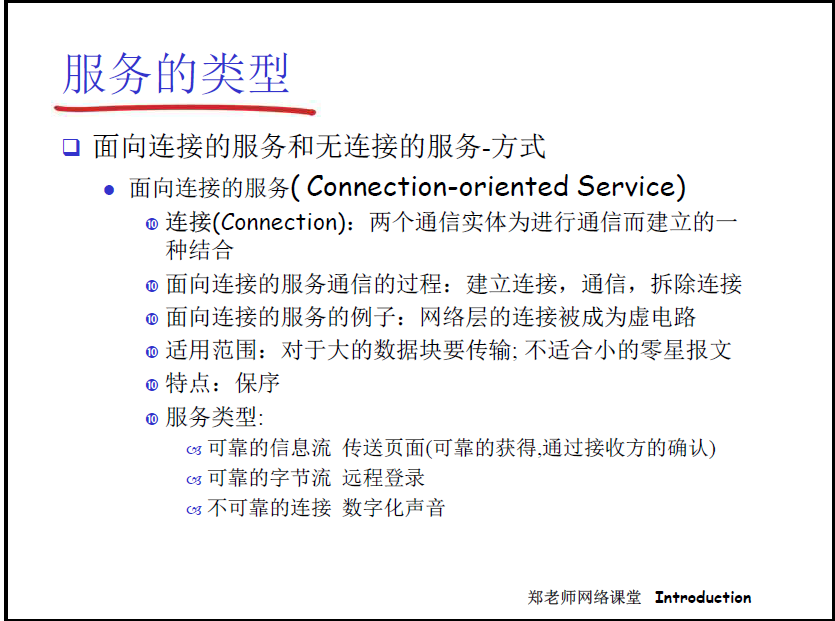

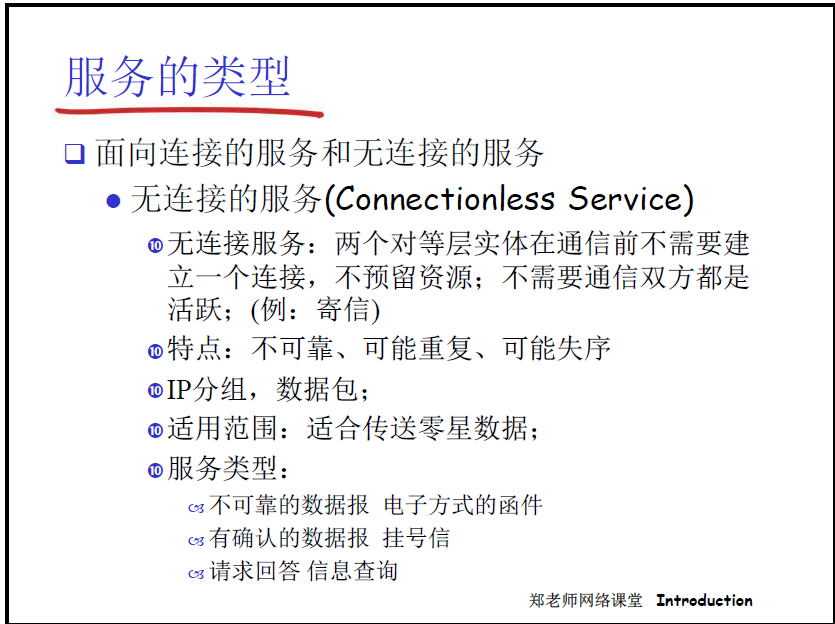

服务模型

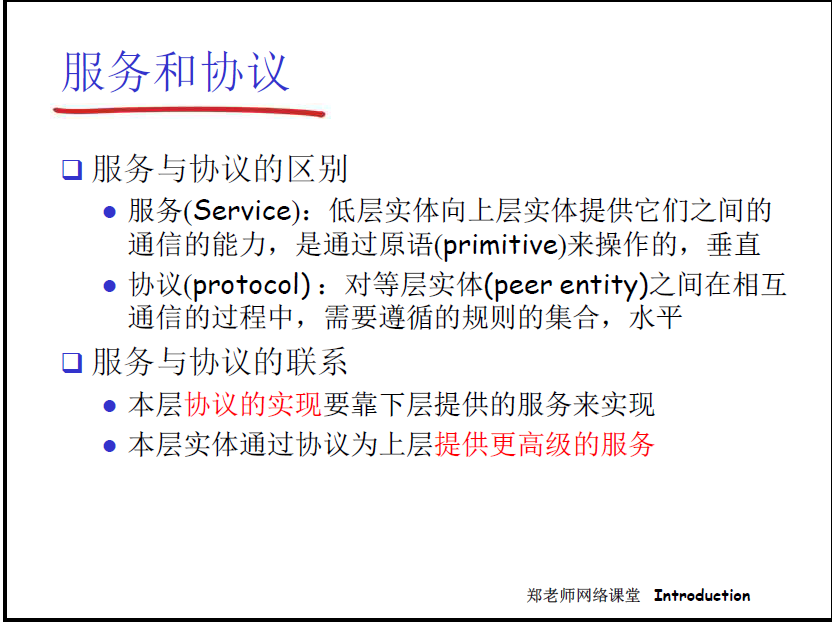

服务和协议

实现本层的协议需要借助下层的服务，协议的目的是为了上层提供更好的服务。
SDU：服务数据单元
PDU：协议数据单元
上层SDU+本层控制信息 = 本层PDU

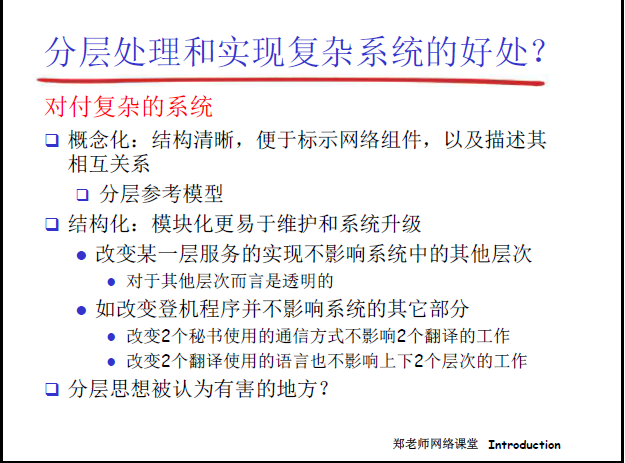

分层处理和实现复杂系统的好处

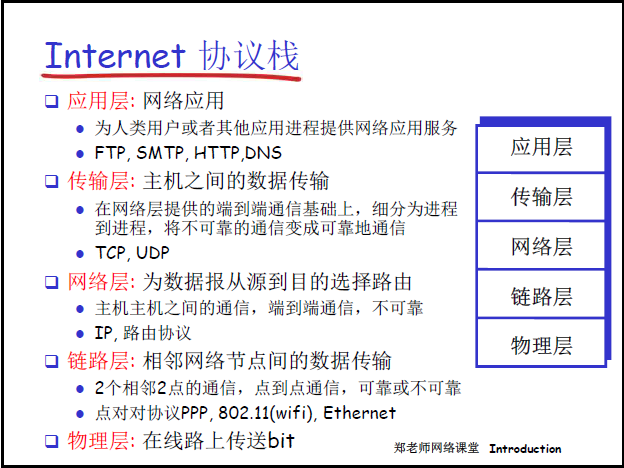

Internet协议栈

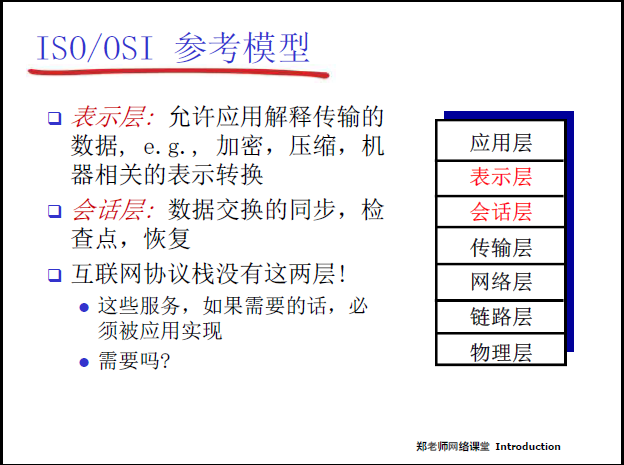

OSI参考模型

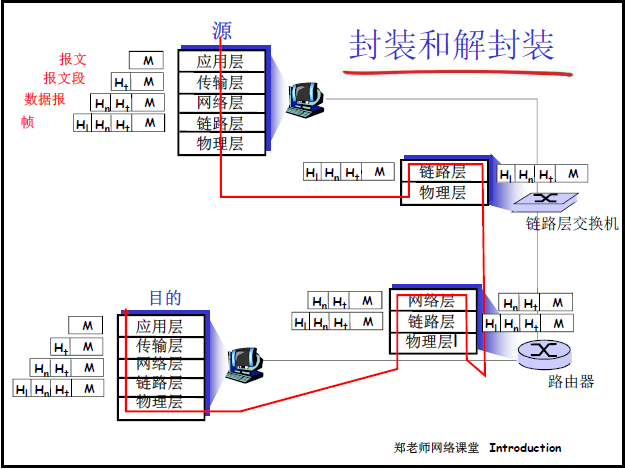

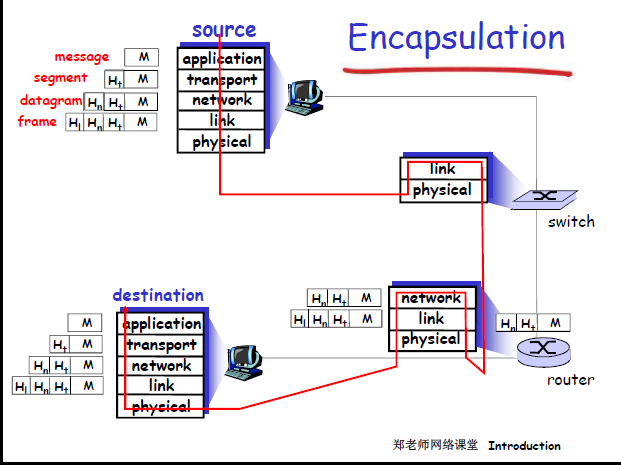

封装和解封装

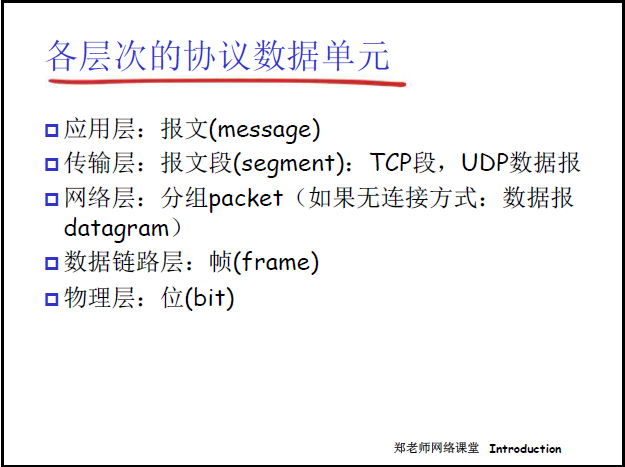

各层次的协议数据单元（PDU）
