本篇文章只作为对于图的知识点和图的方法做介绍。
图的基本概念
首先，了解一下图的一些定义的基本概念。
- 图的术语：顶点、边、邻接、关联、度、回路、路径、联通构件、生成树；
- 图的类型：无向图、有向图、加权图；
图
<br />图是一个用线或者边连接在一起的**顶点**或者**节点**的集合，用以下公式表示：<br /><br />其中： <br />**V** （vertex）表示元素的**顶点**（也称为 **节点 ** 或者 **点**）。如上图所示，A B C都称为 **顶点**；<br />**E **（edge）表示元素的**边**（也称为 **弧** 或者 **线**）。每一条边连接两个不同的顶点，用元组表示，其中** _i _**和_ _**_j_**_ _是边所连接的两个顶点。如上图所示，边表示为（A, B）；
在边 ( i, j ) 中，顶点 i 和 j 是 邻接 的， 边（i，j）关联 于顶点 i 和顶点 j。
图的类型
从边的方向看，图分为：
- 有向图；
- 无向图；
从边的权重看，图分为：
- 加权图；
- 无权图；
顾名思义，全部由 无向边 构成的图，称为 无向图，全部由 有向边 构成的图，称为 有向图；如下图所示，左侧的无向图可以看出，各个顶点相互连接的边都是没有方向的。右侧的有向图可以看出，各个顶点相互连接的边是有方向的。
在目标搜索中，无向图表示在图中的所有顶点，只要边是存在的，则两个点之间必是可以通行的；而有向图表示，在图中的所有顶点，两个点之间是否可以通行，还取决于边的方向。在下图的有向图中，顶点A不能到达顶点B，而顶点B可以到达顶点A；顶点B和顶点C可以双向通行。
在图的应用中，有些可能需要给边加上一些成本的计算，称之为 权 。边(A, B) 的权表示从顶点A到达顶点B需要的成本，例如时间成本2min。
上图所示的无向图和有向图，亦可称之为无权的无向图和有向图。下图所示的便是 加权无向图 和 加权有向图。无权的有向或者无向图可以看成是特殊形式的加权图，只是每个边的权重是一样的。
对于有向图，邻接和关联有更加精确的定义。
在无向图中，我们称边 ( i, j ) ，顶点 i 和 j 是 邻接 的， 边（i，j）关联 于顶点 i 和顶点 j。而在有向图中，有向边 ( i，j ) 是 关联至 顶点 j 而 关联于 顶点 i。 顶点 i 邻接至 顶点 j , 顶点 j 邻接于 顶点 i。
无论是有向图还是无向图，一个图中，不能有重复的边。在上图无向图中，顶点B 和顶点 C有且只有一条边，而在有向图中，B 和 C 表示的是两个不同的边，分别是 （B, C）和（C, B）。
一个图中不能出现 自连边 ，即（i，i）。自连边也称为 环 。
度

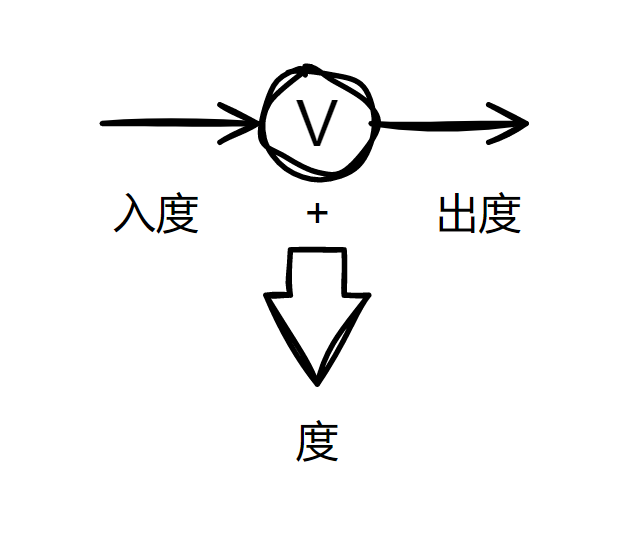

度是对于一个顶点边的描述。度是出度和入度的和。
- 度：指的是与该顶点相连接的边的个数；
- 出度：出度是针对于有向图顶点的描述。在有向图中，以该顶点出发的边的条数总和，称为该顶点的出度；
入度：入读是指向该顶点的边的条数总和。
生成树
连通：在一个图中，每个顶点之间或是直接、或者间接的与每个顶点相互连通，则称为该图是连通的；

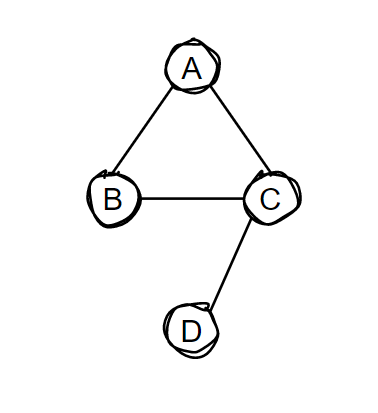

我们称下面的图是连通的。顶点A，B，C之间直接相通，而顶点B和顶点D可以通过 B -> C -> D 的方式相通。

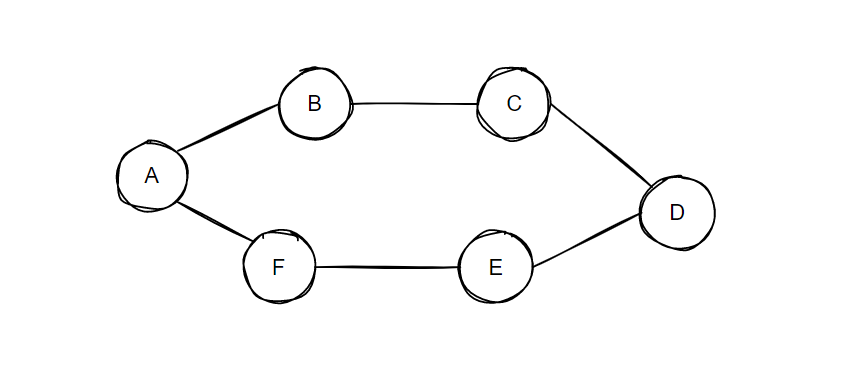

- 环路：一条起点和终点相同的简单路径称为环路；

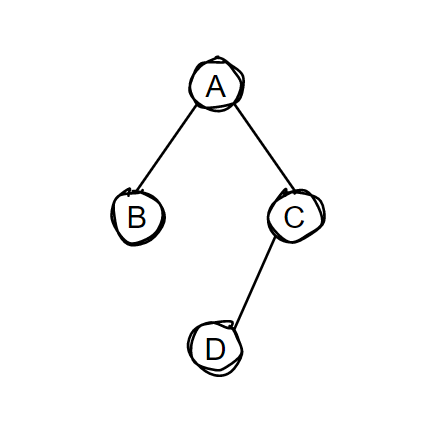

树：没有环路的连通无向图是一棵树；
子图：如果图 H 的顶点和边的集合分别是图 G 的顶点和边的集合的子集，那么称图 H 是图 G 的子图；
在下图中，图 G 的两个子图 图 H 和 图 F .
对于图 G 的描述为：
对于图 H 的描述为：
对于图 F 的描述为：
- 生成树：一个树的子图，如果包含图 G 的所有顶点，且是一棵树，则称为 G 的生成树。
图的描述
图分为无权图和加权图。
- 无权图的描述：
- 邻接矩阵；
- 邻接链表；
- 邻接数组；
- 加权图的描述：
- 成本邻接矩阵；
无权图的描述
邻接矩阵
<br />对于上面的图，记为图G。图 G 有4 个顶点，则描述该图的矩阵是一个 4 x 4 的矩阵，记为矩阵A。在矩阵A中，存在顶点之前直接连通的元素值为1，否则为0。因此，矩阵元素的定义如下：<br />

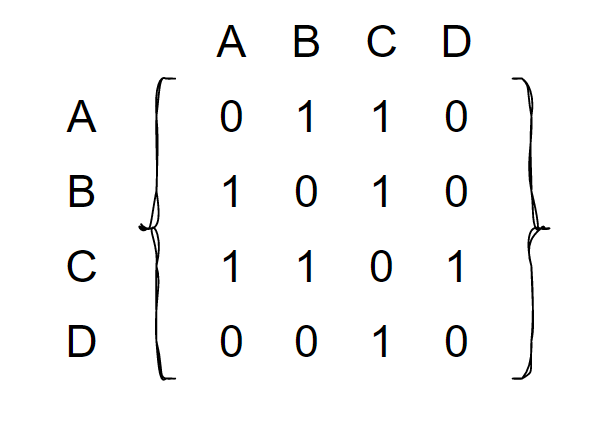

邻接矩阵的形式如下：
观察上面的邻接矩阵，可以发现，邻接矩阵是对称的，因此只需要存储上三角或者下三角的元素，所需的空间是
个字节，可以减少 50% 的存储空间。
邻接链表
邻接链表的形式，是先将图中所有的顶点先存入到一个线性的邻接表中，再把邻接表中的顶点作为每一个新的邻接表，用来链接与顶点相邻接的点。
还是这个图G。定义每个顶点为一个链表的节点。其中节点中包含了顶点的编号以及指向下一个节点的指针。

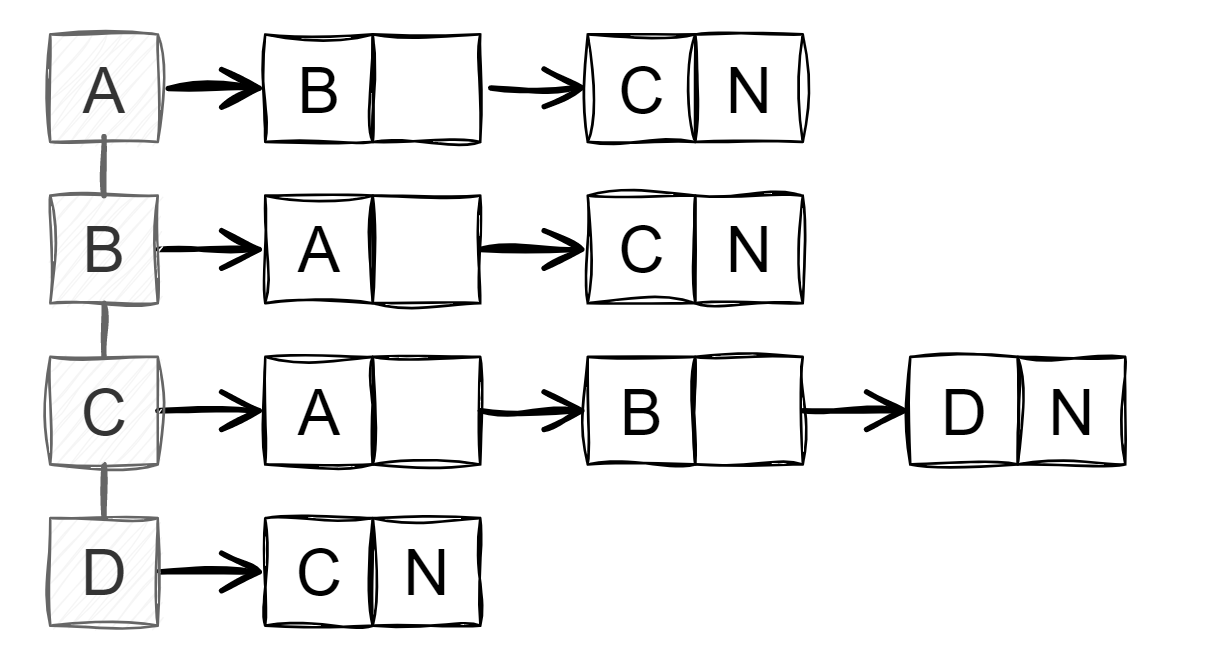

图G的邻接链表的表现形式如下图所示。
邻接数组
加权图的描述
邻接矩阵
相比于无权的矩阵元素值 0 和 1，加权的矩阵元素值就是边的权重，而对于不邻接的两个顶点，元素值用 “ - ”表示。
现有如上所示的加权无向图，图 G 。用边的权重作为矩阵元素的元素值，其矩阵的表示如下所示。
另有如下所示的加权有向图，其邻接矩阵的表示如下：
邻接链表
无权无向图的链表节点多了个元素，代表了当前邻接的边的权重。
图的遍历
图的遍历有广度优先和深度优先算法。
移步至 广度和深度搜索算法。
