栈帧结构

函数调用经常是嵌套的，在同一时刻，堆栈中会有多个函数的信息。

• 每个未完成运行的函数占用一个独立的连续区域，称作栈帧(Stack Frame)。
• 栈帧是堆栈的逻辑片段，当调用函数时逻辑栈帧被压入堆栈, 当函数返回时逻辑栈帧被从堆栈中弹出。

• 栈帧存放着函数参数，局部变量及恢复前一栈帧所需要的数据等。

  编译器利用栈帧，使得函数参数和函数中局部变量的分配与释放对程序员透明。

  编译器将控制权移交函数本身之前，插入特定代码将函数参数压入栈帧中，并分配足够的内存空间用于存放函数中的局部变量。
  使用栈帧的一个好处是使得递归变为可能，因为对函数的每次递归调用，都会分配给该函数一个新的栈帧，这样就巧妙地隔离当前调用与上次调用。

• 栈帧的边界由栈帧基地址指针EBP和堆栈指针ESP界定(指针存放在相应寄存器中)。

• EBP指向当前栈帧底部(高地址)，在当前栈帧内位置固定；
• ESP指向当前栈帧顶部(低地址)，当程序执行时ESP会随着数据的入栈和出栈而移动。因此函数中对大部分数据的访问都基于EBP进行。

为更具描述性，称EBP为帧基指针， ESP为栈顶指针，并在引用汇编代码时分别记为%ebp和%esp。

函数调用栈的典型内存布局如下图所示：

图中给出主调函数(caller)和被调函数(callee)的栈帧布局，”m(%ebp)”表示以EBP为基地址、偏移量为m字节的内存空间(中的内容)。该图基于两个假设：第一，函数返回值不是结构体或联合体，否则第一个参数将位于”12(%ebp)” 处；第二，每个参数都是4字节大小(栈的粒度为4字节)。在本文后续章节将就参数的传递和大小问题做进一步的探讨。 此外，函数可以没有参数和局部变量，故图中“Argument(参数)”和“Local Variable(局部变量)”不是函数栈帧结构的必需部分。

函数调用时入栈顺序为

实参N~1→主调函数返回地址→主调函数帧基指针EBP→被调函数局部变量1~N
其中，主调函数将参数按照调用约定依次入栈(图中为从右到左)，然后将指令指针EIP入栈以保存主调函数的返回地址(下一条待执行指令的地址)。
进入被调函数时，被调函数将主调函数的帧基指针EBP入栈，并将主调函数的栈顶指针ESP值赋给被调函数的EBP(作为被调函数的栈底)，接着改变ESP值来为函数局部变量预留空间。此时被调函数帧基指针指向被调函数的栈底。以该地址为基准，向上(栈底方向)可获取主调函数的返回地址、参数值，向下(栈顶方向)能获取被调函数的局部变量值，而该地址处又存放着上一层主调函数的帧基指针值。本级调用结束后，将EBP指针值赋给ESP，使ESP再次指向被调函数栈底以释放局部变量；再将已压栈的主调函数帧基指针弹出到EBP，并弹出返回地址到EIP。ESP继续上移越过参数，最终回到函数调用前的状态，即恢复原来主调函数的栈帧。如此递归便形成函数调用栈。
EBP指针在当前函数运行过程中(未调用其他函数时)保持不变。在函数调用前，ESP指针指向栈顶地址，也是栈底地址。在函数完成现场保护之类的初始化工作后，ESP会始终指向当前函数栈帧的栈顶，此时，若当前函数又调用另一个函数，则会将此时的EBP视为旧EBP压栈，而与新调用函数有关的内容会从当前ESP所指向位置开始压栈。

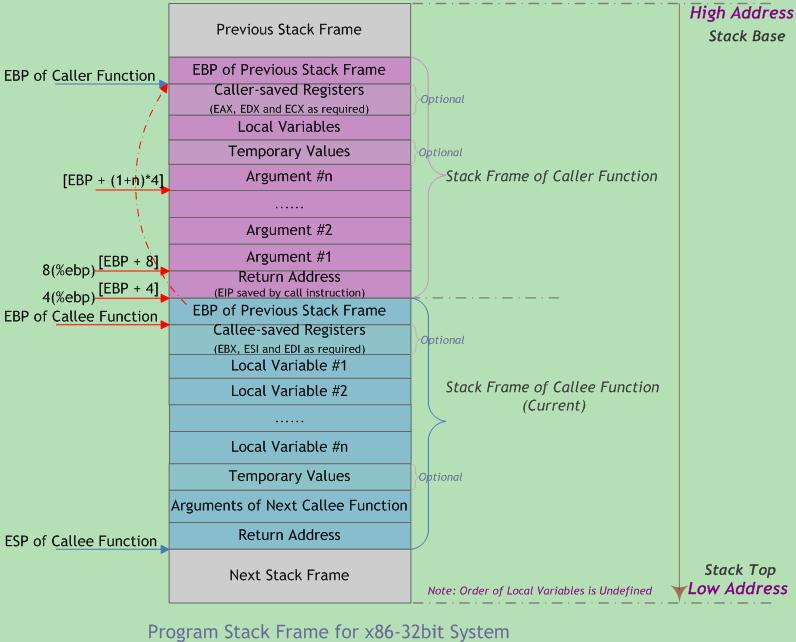

若需在函数中保存被调函数保存寄存器(如ESI、EDI)，则编译器在保存EBP值时进行保存，或延迟保存直到局部变量空间被分配。在栈帧中并未为被调函数保存寄存器的空间指定标准的存储位置。包含寄存器和临时变量的函数调用栈布局可能如下图所示：
