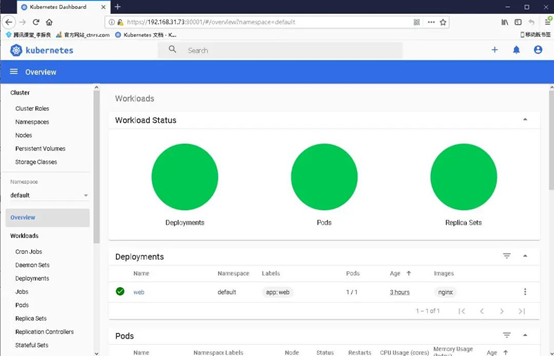

六、部署 Dashboard 和 CoreDNS
- 6.1 部署 Dashboard
- 6.2 部署 CoreDNS
七、高可用架构（扩展多Master架构）
四层负载均衡，为两台Master apiserver组件提供负载均衡
7.4 修改所有 Worker Node 连接 LB VIP

搭建kubernetes

一、系统初始化配置

关闭防火墙

systemctl stop firewalld
systemctl disable firewalld

关闭selinux

sed -i 's/enforcing/disabled/' /etc/selinux/config    # 永久
setenforce 0    # 临时

关闭swap

swapoff -a    # 临时
sed -ri 's/.*swap.*/#&/' /etc/fstab    # 永久

根据规划设置主机名

hostnamectl set-hostname <hostname>

在master添加hosts

cat >> /etc/hosts << EOF
192.168.0.127 k8s-master1
192.168.0.48 k8s-master2
192.168.0.231 k8s-master3
192.168.0.103 k8s-node1
192.168.0.135 k8s-node2
192.168.0.31 k8s-node3
192.168.0.114 k8s-node4
192.168.0.190 k8s-node5
192.168.0.180 k8s-node6
EOF

将桥接的IPv4流量传递到iptables的链

cat > /etc/sysctl.d/k8s.conf << EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF

sysctl --system  # 生效

时间同步

yum install ntpdate -y
ntpdate time.windows.com

二、部署Etcd集群

Etcd 是一个分布式键值存储系统，Kubernetes使用Etcd进行数据存储，所以先准备一个Etcd数据库，为解决Etcd单点故障，应采用集群方式部署，这里使用3台组建集群，可容忍1台机器故障，当然，你也可以使用5台组建集群，可容忍2台机器故障。

节点名称	IP
etcd-1	192.168.0.127
etcd-2	192.168.0.48
etcd-3	192.168.0.231

注：为了节省机器，这里与K8s节点机器复用。也可以独立于k8s集群之外部署，只要apiserver能连接到就行。

2.1 准备cfssl证书生成工具

cfssl是一个开源的证书管理工具，使用json文件生成证书，相比openssl更方便使用。
找任意一台服务器操作，这里用Master节点。
在当前k8s目录中新建文件夹

mkdir cfssl

wget https://pkg.cfssl.org/R1.2/cfssl_linux-amd64
wget https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64
wget https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64
chmod +x cfssl_linux-amd64 cfssljson_linux-amd64 cfssl-certinfo_linux-amd64
mv cfssl_linux-amd64 /usr/local/bin/cfssl
mv cfssljson_linux-amd64 /usr/local/bin/cfssljson
mv cfssl-certinfo_linux-amd64 /usr/bin/cfssl-certinfo

2.2 生成Etcd证书

1.自签证书颁发机构（CA）

创建工作目录：

mkdir -p /TLS/{etcd,k8s}

cd TLS/etcd

自签CA：

cat > ca-config.json << EOF
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "www": {
         "expiry": "87600h",
         "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ]
      }
    }
  }
}
EOF

cat > ca-csr.json << EOF
{
    "CN": "etcd CA",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing"
        }
    ]
}
EOF

生成证书：

cfssl gencert -initca ca-csr.json | cfssljson -bare ca -

ls *pem
ca-key.pem  ca.pem    #结果应该有这两个文件

2.使用自签CA签发Etcd HTTPS证书

创建证书申请文件：

cat > server-csr.json << EOF
{
    "CN": "etcd",
    "hosts": [
    "192.168.0.127",
    "192.168.0.48",
    "192.168.0.231"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "BeiJing",
            "ST": "BeiJing"
        }
    ]
}
EOF

注：上述文件hosts字段中IP为所有etcd节点的集群内部通信IP，一个都不能少！为了方便后期扩容可以多写几个预留的IP。

生成证书：

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=www server-csr.json | cfssljson -bare server

ls server*pem
server-key.pem  server.pem     #结果应该有这两个文件

2.3 从Github下载二进制文件

下载地址：
https://github.com/etcd-io/etcd/releases/download/v3.4.9/etcd-v3.4.9-linux-amd64.tar.gz

2.4 部署Etcd集群

以下在节点1上操作，为简化操作，待会将节点1生成的所有文件拷贝到节点2和节点3.

1.创建工作目录并加压二进制包

mkdir /opt/etcd/{bin,cfg,ssl} -p
tar zxvf etcd-v3.4.9-linux-amd64.tar.gz
mv etcd-v3.4.9-linux-amd64/{etcd,etcdctl} /opt/etcd/bin/

2.创建etcd配置文件

cat > /opt/etcd/cfg/etcd.conf << EOF
#[Member]
ETCD_NAME="etcd-1"
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://192.168.0.127:2380"
ETCD_LISTEN_CLIENT_URLS="https://192.168.0.127:2379"
#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.0.127:2380"
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.0.127:2379"
ETCD_INITIAL_CLUSTER="etcd-1=https://192.168.0.127:2380,etcd-2=https://192.168.0.48:2380,etcd-3=https://192.168.0.231:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

ETCD_NAME：节点名称，集群中唯一
ETCD_DATA_DIR：数据目录
ETCD_LISTEN_PEER_URLS：集群通信监听地址
ETCD_LISTEN_CLIENT_URLS：客户端访问监听地址
ETCD_INITIAL_ADVERTISE_PEER_URLS：集群通告地址
ETCD_ADVERTISE_CLIENT_URLS：客户端通告地址
ETCD_INITIAL_CLUSTER：集群节点地址
ETCD_INITIAL_CLUSTER_TOKEN：集群Token

ETCD_INITIAL_CLUSTER_STATE：加入集群的当前状态，new是新集群，existing表示加入已有集群

3.systemd管理etcd

cat > /usr/lib/systemd/system/etcd.service << EOF
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target
[Service]
Type=notify
EnvironmentFile=/opt/etcd/cfg/etcd.conf
ExecStart=/opt/etcd/bin/etcd \
--cert-file=/opt/etcd/ssl/server.pem \
--key-file=/opt/etcd/ssl/server-key.pem \
--peer-cert-file=/opt/etcd/ssl/server.pem \
--peer-key-file=/opt/etcd/ssl/server-key.pem \
--trusted-ca-file=/opt/etcd/ssl/ca.pem \
--peer-trusted-ca-file=/opt/etcd/ssl/ca.pem \
--logger=zap
Restart=on-failure
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target
EOF

4.拷贝刚才生成的证书

把刚才生成的证书拷贝到配置文件中的路径：

cp /TLS/etcd/ca*pem /TLS/etcd/server*pem /opt/etcd/ssl/

5.启动并设置开机启动

systemctl daemon-reload
systemctl start etcd
systemctl enable etcd

在systemctl start etcd时遇到问题(如果当前只启动了当前一个几点也会报这个错误，全部启动就好了)

Job for etcd.service failed because a timeout was exceeded. See "systemctl status etcd.service" and "journalctl -xe" for details.

解决方案1：
在etcd.conf配置文件中的其他节点信息必须使用： “ http：” 而不能使用“ https： ”。
解决方案2：
更新etcd系统默认配置
当前使用的是etcd v3版本，系统默认的是v2，通过下面命令修改配置。

vi /etc/profile

在文件末尾追加：

export ETCDCTL_API=3

让更改生效：

source /etc/profile

6.将上面节点1所有生成的文件拷贝到节点2和节点3

scp -r -P 22222 /opt/etcd/ root@192.168.31.72:/opt/
scp -P 22222 /usr/lib/systemd/system/etcd.service root@192.168.31.72:/usr/lib/systemd/system/
scp -r -P 22222 /opt/etcd/ root@192.168.31.73:/opt/
scp -P 22222 /usr/lib/systemd/system/etcd.service root@192.168.31.73:/usr/lib/systemd/system/

然后在节点2和节点3分别修改etcd.conf配置文件中的节点名称和当前服务器IP： ```shell vi /opt/etcd/cfg/etcd.conf

[Member]

ETCD_NAME=”etcd-1” # 修改此处，节点2改为etcd-2，节点3改为etcd-3 ETCD_DATA_DIR=”/var/lib/etcd/default.etcd” ETCD_LISTEN_PEER_URLS=”https://192.168.31.71:2380“ # 修改此处为当前服务器IP ETCD_LISTEN_CLIENT_URLS=”https://192.168.31.71:2379“ # 修改此处为当前服务器IP

[Clustering]

ETCD_INITIAL_ADVERTISE_PEER_URLS=”https://192.168.31.71:2380“ # 修改此处为当前服务器IP ETCD_ADVERTISE_CLIENT_URLS=”https://192.168.31.71:2379“ # 修改此处为当前服务器IP ETCD_INITIAL_CLUSTER=”etcd-1=https://192.168.31.71:2380,etcd-2=https://192.168.31.72:2380,etcd-3=https://192.168.31.73:2380“ ETCD_INITIAL_CLUSTER_TOKEN=”etcd-cluster” ETCD_INITIAL_CLUSTER_STATE=”new”

最后启动etcd并设置开机启动，同上。<br />7.查看集群状态
```shell
ETCDCTL_API=3 /opt/etcd/bin/etcdctl --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/server.pem --key=/opt/etcd/ssl/server-key.pem --endpoints="https://192.168.0.127:2379,https://192.168.0.48:2379,https://192.168.0.231:2379" endpoint health

https://192.168.31.71:2379 is healthy: successfully committed proposal: took = 8.154404ms
https://192.168.31.73:2379 is healthy: successfully committed proposal: took = 9.044117ms
https://192.168.31.72:2379 is healthy: successfully committed proposal: took = 10.000825ms

如果输出上面信息，就说明集群部署成功。如果有问题第一步先看日志：/var/log/message 或 journalctl -u etcd

三、安装Docker（或者采用Docker官网的安装步骤）

下载地址：https://download.docker.com/linux/static/stable/x86_64/docker-19.03.9.tgz
以下在所有节点操作。这里采用二进制安装，用yum安装也一样。

3.1 解压二进制包

tar zxvf docker-19.03.9.tgz
mv docker/* /usr/bin

3.2 systemd管理docker

cat > /usr/lib/systemd/system/docker.service << EOF
[Unit]
Description=Docker Application Container Engine
Documentation=https://docs.docker.com
After=network-online.target firewalld.service
Wants=network-online.target
[Service]
Type=notify
ExecStart=/usr/bin/dockerd
ExecReload=/bin/kill -s HUP $MAINPID
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity
TimeoutStartSec=0
Delegate=yes
KillMode=process
Restart=on-failure
StartLimitBurst=3
StartLimitInterval=60s
[Install]
WantedBy=multi-user.target
EOF

3.3 创建配置文件

mkdir /etc/docker
cat > /etc/docker/daemon.json << EOF
{
  "registry-mirrors": ["https://b9pmyelo.mirror.aliyuncs.com"]
}
EOF

registry-mirrors 阿里云镜像加速器
3.4 启动并设置开机启动
```
systemctl daemon-reload
systemctl start docker
systemctl enable docker
```
四、部署 Master Node
4.1 生成 kube-apiserver 证书
1. 自签证书颁发机构（CA）
进入上面生成的证书目录：/TLS/k8s ```shell cat > ca-config.json << EOF { “signing”: { “default”: {
```
"expiry": "87600h"
```
}, “profiles”: {
```
"kubernetes": {
   "expiry": "87600h",
   "usages": [
      "signing",
      "key encipherment",
      "server auth",
      "client auth"
  ]
}
```
} } } EOF

cat > ca-csr.json << EOF { “CN”: “kubernetes”, “key”: { “algo”: “rsa”, “size”: 2048 }, “names”: [ { “C”: “CN”, “L”: “Beijing”, “ST”: “Beijing”, “O”: “k8s”, “OU”: “System” } ] } EOF

生成证书：
```shell
cfssl gencert -initca ca-csr.json | cfssljson -bare ca -

ls *pem
ca-key.pem  ca.pem     #结果应该有这两个文件

2.使用自签CA签发 kube-apiserver HTTPS证书

创建证书申请文件：

cd TLS/k8s
cat > server-csr.json << EOF
{
    "CN": "kubernetes",
    "hosts": [
      "10.0.0.1",
      "127.0.0.1",
      "192.168.0.127",
      "192.168.0.48",
      "192.168.0.231",
      "192.168.0.103",
      "192.168.0.135",
      "192.168.0.31",
      "192.168.0.114",
      "192.168.0.190",
      "192.168.0.180",
      "kubernetes",
      "kubernetes.default",
      "kubernetes.default.svc",
      "kubernetes.default.svc.cluster",
      "kubernetes.default.svc.cluster.local"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "BeiJing",
            "ST": "BeiJing",
            "O": "k8s",
            "OU": "System"
        }
    ]
}
EOF

注：上述文件hosts字段中IP为所有Master/LB/VIP IP，一个都不能少！为了方便后期扩容可以多写几个预留的IP。
生成证书：

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes server-csr.json | cfssljson -bare server

ls server*pem
server-key.pem  server.pem     #结果应该有这两个文件

4.2 从Github下载二进制文件

下载地址：
https://github.com/kubernetes/kubernetes/blob/master/CHANGELOG/CHANGELOG-1.18.md#v1183
注：打开链接你会发现里面有很多包，下载一个server包就够了，包含了Master和Worker Node二进制文件。
kubkubernetes-server-linux-amd64.tar.gz地址：
https://dl.k8s.io/v1.18.3/kubernetes-server-linux-amd64.tar.gz

4.3 解压二进制包

mkdir -p /opt/kubernetes/{bin,cfg,ssl,logs}
tar zxvf kubernetes-server-linux-amd64.tar.gz
cd kubernetes/server/bin
cp kube-apiserver kube-scheduler kube-controller-manager /opt/kubernetes/bin
cp kubectl /usr/bin/

4.4 部署kube-apiserver

1.创建配置文件

cat > /opt/kubernetes/cfg/kube-apiserver.conf << EOF
KUBE_APISERVER_OPTS="--logtostderr=false \\
--v=2 \\
--log-dir=/opt/kubernetes/logs \\
--etcd-servers=https://192.168.0.127:2379,https://192.168.0.48:2379,https://192.168.0.231:2379 \\
--bind-address=192.168.0.127 \\
--secure-port=6443 \\
--advertise-address=192.168.0.127 \\
--allow-privileged=true \\
--service-cluster-ip-range=10.0.0.0/24 \\
--enable-admission-plugins=NamespaceLifecycle,LimitRanger,ServiceAccount,ResourceQuota,NodeRestriction \\
--authorization-mode=RBAC,Node \\
--enable-bootstrap-token-auth=true \\
--token-auth-file=/opt/kubernetes/cfg/token.csv \\
--service-node-port-range=30000-32767 \\
--kubelet-client-certificate=/opt/kubernetes/ssl/server.pem \\
--kubelet-client-key=/opt/kubernetes/ssl/server-key.pem \\
--tls-cert-file=/opt/kubernetes/ssl/server.pem  \\
--tls-private-key-file=/opt/kubernetes/ssl/server-key.pem \\
--client-ca-file=/opt/kubernetes/ssl/ca.pem \\
--service-account-key-file=/opt/kubernetes/ssl/ca-key.pem \\
--etcd-cafile=/opt/etcd/ssl/ca.pem \\
--etcd-certfile=/opt/etcd/ssl/server.pem \\
--etcd-keyfile=/opt/etcd/ssl/server-key.pem \\
--audit-log-maxage=30 \\
--audit-log-maxbackup=3 \\
--audit-log-maxsize=100 \\
--audit-log-path=/opt/kubernetes/logs/k8s-audit.log"
EOF

注：上面两个\ \ 第一个是转义符，第二个是换行符，使用转义符是为了使用EOF保留换行符。

–logtostderr：启用日志
-v：日志等级
–log-dir：日志目录
–etcd-servers：etcd集群地址
–bind-address：监听地址
–secure-port：https安全端口
–advertise-address：集群通告地址
–allow-privileged：启用授权
–service-cluster-ip-range：Service虚拟IP地址段
–enable-admission-plugins：准入控制模块
–authorization-mode：认证授权，启用RBAC授权和节点自管理
–enable-bootstrap-token-auth：启用TLS bootstrap机制
–token-auth-file：bootstrap token文件
–service-node-port-range：Service nodeport类型默认分配端口范围
–kubelet-client-xxx：apiserver访问kubelet客户端证书
–tls-xxx-file：apiserver https证书
–etcd-xxxfile：连接Etcd集群证书

–audit-log-xxx：审计日志

2.拷贝刚才生成的证书

把刚才生成的证书拷贝到配置文件中的路径：

cp /TLS/k8s/ca*pem /TLS/k8s/server*pem /opt/kubernetes/ssl/

3.启用 TLS Bootstrapping 机制

TLS Bootstraping：Master apiserver启用TLS认证后，Node节点kubelet和kube-proxy要与kube-apiserver进行通信，必须使用CA签发的有效证书才可以，当Node节点很多时，这种客户端证书颁发需要大量工作，同样也会增加集群扩展复杂度。为了简化流程，Kubernetes引入了TLS bootstraping机制来自动颁发客户端证书，kubelet会以一个低权限用户自动向apiserver申请证书，kubelet的证书由apiserver动态签署。所以强烈建议在Node上使用这种方式，目前主要用于kubelet，kube-proxy还是由我们统一颁发一个证书。
TLS bootstraping 工作流程：

创建上述配置文件中token文件：

cat > /opt/kubernetes/cfg/token.csv << EOF
901e05fa01dc4a0ef3b82b012e99a5dd,kubelet-bootstrap,10001,"system:node-bootstrapper"
EOF

格式：token，用户名，UID，用户组
token也可自行生成替换：

head -c 16 /dev/urandom | od -An -t x | tr -d ' '

4.systemd 管理 apiserver

cat > /usr/lib/systemd/system/kube-apiserver.service << EOF
[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/kubernetes/kubernetes
[Service]
EnvironmentFile=/opt/kubernetes/cfg/kube-apiserver.conf
ExecStart=/opt/kubernetes/bin/kube-apiserver \$KUBE_APISERVER_OPTS
Restart=on-failure
[Install]
WantedBy=multi-user.target
EOF

5.启动并设置开机启动

systemctl daemon-reload
systemctl start kube-apiserver
systemctl enable kube-apiserver

6.授权 kubelet-bootstrap 用户允许请求证书

kubectl create clusterrolebinding kubelet-bootstrap \
--clusterrole=system:node-bootstrapper \
--user=kubelet-bootstrap

成功返回

clusterrolebinding.rbac.authorization.k8s.io/kubelet-bootstrap created

4.5 部署 kube-controller-manager

1.创建配置文件

cat > /opt/kubernetes/cfg/kube-controller-manager.conf << EOF
KUBE_CONTROLLER_MANAGER_OPTS="--logtostderr=false \\
--v=2 \\
--log-dir=/opt/kubernetes/logs \\
--leader-elect=true \\
--master=127.0.0.1:8080 \\
--bind-address=127.0.0.1 \\
--allocate-node-cidrs=true \\
--cluster-cidr=10.244.0.0/16 \\
--service-cluster-ip-range=10.0.0.0/24 \\
--cluster-signing-cert-file=/opt/kubernetes/ssl/ca.pem \\
--cluster-signing-key-file=/opt/kubernetes/ssl/ca-key.pem  \\
--root-ca-file=/opt/kubernetes/ssl/ca.pem \\
--service-account-private-key-file=/opt/kubernetes/ssl/ca-key.pem \\
--experimental-cluster-signing-duration=87600h0m0s"
EOF

–master：通过本地非安全本地端口8080连接apiserver。
–leader-elect：当该组件启动多个时，自动选举（HA）
–cluster-signing-cert-file/–cluster-signing-key-file：自动为kubelet颁发证书的CA，与apiserver保持一致

2.systemd 管理 controller-manager

cat > /usr/lib/systemd/system/kube-controller-manager.service << EOF
[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/kubernetes/kubernetes
[Service]
EnvironmentFile=/opt/kubernetes/cfg/kube-controller-manager.conf
ExecStart=/opt/kubernetes/bin/kube-controller-manager \$KUBE_CONTROLLER_MANAGER_OPTS
Restart=on-failure
[Install]
WantedBy=multi-user.target
EOF

3.启动并设置开机启动

systemctl daemon-reload
systemctl start kube-controller-manager
systemctl enable kube-controller-manager

4.6 部署 kube-scheduler

1.创建配置文件

cat > /opt/kubernetes/cfg/kube-scheduler.conf << EOF
KUBE_SCHEDULER_OPTS="--logtostderr=false \
--v=2 \
--log-dir=/opt/kubernetes/logs \
--leader-elect \
--master=127.0.0.1:8080 \
--bind-address=127.0.0.1"
EOF

–master：通过本地非安全本地端口8080连接apiserver。

–leader-elect：当该组件启动多个时，自动选举（HA）

2.systemd 管理 scheduler

cat > /usr/lib/systemd/system/kube-scheduler.service << EOF
[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/kubernetes/kubernetes
[Service]
EnvironmentFile=/opt/kubernetes/cfg/kube-scheduler.conf
ExecStart=/opt/kubernetes/bin/kube-scheduler \$KUBE_SCHEDULER_OPTS
Restart=on-failure
[Install]
WantedBy=multi-user.target
EOF

3.启动并设置开机启动

systemctl daemon-reload
systemctl start kube-scheduler
systemctl enable kube-scheduler

4.查看集群状态

所有组件都已经启动成功，通过kubectl工具查看当前集群组件状态：

kubectl get cs
NAME                 STATUS    MESSAGE             ERROR
scheduler            Healthy   ok
controller-manager   Healthy   ok
etcd-2               Healthy   {"health":"true"}
etcd-1               Healthy   {"health":"true"}
etcd-0               Healthy   {"health":"true"}

如上输出说明Master节点组件运行正常。

4.7新增 Master Node

1.先关闭防火墙，关闭网络管理

systemctl stop firewalld
setenforce 0
systemctl stop NetworkManager
systemctl disable NetworkManager

2.在master1上面，将kubernetes目录和组件拷贝到master2上面

scp -r -P 22222 /opt/kubernetes/ root@124.70.192.83:/opt
scp -r -P 22222 /usr/lib/systemd/system/{kube-apiserver,kube-controller-manager,kube-scheduler}.service root@124.70.192.83:/usr/lib/systemd/system

3.在master2上，修改配置文件 kube-apiserver.conf 中的IP地址

```shell cd /opt/kubernetes/cfg vi kube-apiserver.conf

—bind-address=192.168.0.127 \ #改成当前节点ip地址 —advertise-address=192.168.0.127 \ #改成当前节点ip地址

<a name="lD0u9"></a>
#### 4.在master1上拷贝etcd证书给master2
注意：master02一定要有etcd证书（不装etcd也需要etcd证书，因为master02也是要与etcd交互的）
```shell
scp -r -P 22222 /opt/etcd/ root@192.168.0.48:/opt/

5.修改主机名

vi /opt/kubernetes/cfg/kubelet.conf
--hostname-override=k8s-master2 \     #改成当前的主机名称

vi /opt/kubernetes/cfg/kube-proxy-config.yml
hostnameOverride: k8s-master2 \     #改成当前的主机名称

6.设置kubectl脚本

mkdir -p /opt/kubernetes/{bin,cfg,ssl,logs}
tar zxvf kubernetes-server-linux-amd64.tar.gz
cd kubernetes/server/bin
cp kube-apiserver kube-scheduler kube-controller-manager /opt/kubernetes/bin
cp kubectl /usr/bin/
或者使用scp命令复制过去
scp -r -P 22222 /usr/bin/kubectl root@192.168.0.48:/usr/bin/

7.启动并设置开机启动

systemctl daemon-reload
systemctl start kube-apiserver
systemctl enable kube-apiserver
systemctl start kube-controller-manager
systemctl enable kube-controller-manager
systemctl start kube-scheduler
systemctl enable kube-scheduler

8.增加环境变量

vi /etc/profile
#在末行添加
export PATH=$PATH:/opt/kubernetes/bin/
#使得环境变量生效
source /etc/profile

9.查看是否可以检测到node节点，和以上插件是否正常运行

kubectl get node

五、部署 Worker Node

5.1 创建工作目录并拷贝二进制文件

下面还是在Master Node上操作，即同时作为Worker Node

mkdir -p /opt/kubernetes/{bin,cfg,ssl,logs}

从master节点拷贝：

cd kubernetes/server/bin
cp kubelet kube-proxy /opt/kubernetes/bin   # 本地拷贝

5.2 部署 kubelet

1.创建配置文件

cat > /opt/kubernetes/cfg/kubelet.conf << EOF
KUBELET_OPTS="--logtostderr=false \\
--v=2 \\
--log-dir=/opt/kubernetes/logs \\
--hostname-override=k8s-master \\
--network-plugin=cni \\
--kubeconfig=/opt/kubernetes/cfg/kubelet.kubeconfig \\
--bootstrap-kubeconfig=/opt/kubernetes/cfg/bootstrap.kubeconfig \\
--config=/opt/kubernetes/cfg/kubelet-config.yml \\
--cert-dir=/opt/kubernetes/ssl \\
--pod-infra-container-image=lizhenliang/pause-amd64:3.0"
EOF

–hostname-override：显示名称，集群中唯一
–network-plugin：启用CNI
–kubeconfig：空路径，会自动生成，后面用于连接apiserver
–bootstrap-kubeconfig：首次启动向apiserver申请证书
–config：配置参数文件
–cert-dir：kubelet证书生成目录
–pod-infra-container-image：管理Pod网络容器的镜像
2.配置参数文件
```shell cat > /opt/kubernetes/cfg/kubelet-config.yml << EOF kind: KubeletConfiguration apiVersion: kubelet.config.k8s.io/v1beta1 address: 0.0.0.0 port: 10250 readOnlyPort: 10255 cgroupDriver: cgroupfs clusterDNS:
10.0.0.2 clusterDomain: cluster.local failSwapOn: false authentication: anonymous: enabled: false webhook: cacheTTL: 2m0s enabled: true x509: clientCAFile: /opt/kubernetes/ssl/ca.pem authorization: mode: Webhook webhook: cacheAuthorizedTTL: 5m0s cacheUnauthorizedTTL: 30s evictionHard: imagefs.available: 15% memory.available: 100Mi nodefs.available: 10% nodefs.inodesFree: 5% maxOpenFiles: 1000000 maxPods: 110 EOF 3.生成 bootstrap.kubeconfig 文件shell KUBE_APISERVER=”https://192.168.0.127:6443“ # apiserver IP:PORT TOKEN=”901e05fa01dc4a0ef3b82b012e99a5dd” # 与token.csv里保持一致

生成 kubelet bootstrap kubeconfig 配置文件

kubectl config set-cluster kubernetes \ —certificate-authority=/opt/kubernetes/ssl/ca.pem \ —embed-certs=true \ —server=${KUBE_APISERVER} \ —kubeconfig=bootstrap.kubeconfig kubectl config set-credentials “kubelet-bootstrap” \ —token=${TOKEN} \ —kubeconfig=bootstrap.kubeconfig kubectl config set-context default \ —cluster=kubernetes \ —user=”kubelet-bootstrap” \ —kubeconfig=bootstrap.kubeconfig kubectl config use-context default —kubeconfig=bootstrap.kubeconfig

拷贝到配置文件路径：
```shell
cp bootstrap.kubeconfig /opt/kubernetes/cfg

4.systemd 管理 kubelet

cat > /usr/lib/systemd/system/kubelet.service << EOF
[Unit]
Description=Kubernetes Kubelet
After=docker.service
[Service]
EnvironmentFile=/opt/kubernetes/cfg/kubelet.conf
ExecStart=/opt/kubernetes/bin/kubelet \$KUBELET_OPTS
Restart=on-failure
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target
EOF

5.启动并设置开机启动

systemctl daemon-reload
systemctl start kubelet
systemctl enable kubelet

5.3 批准 kubelet 证书申请并加入集群

# 查看kubelet证书请求
kubectl get csr
NAME                                                   AGE    SIGNERNAME                                    REQUESTOR           CONDITION
node-csr-uCEGPOIiDdlLODKts8J658HrFq9CZ--K6M4G7bjhk8A   6m3s   kubernetes.io/kube-apiserver-client-kubelet   kubelet-bootstrap   Pending

# 批准申请
kubectl certificate approve node-csr-uCEGPOIiDdlLODKts8J658HrFq9CZ--K6M4G7bjhk8A
# 成功会返回下面这句
certificatesigningrequest.certificates.k8s.io/node-csr-RgtlQkEmUu3-8wRpIpXOzvx1zhpBn3HYjUT6b2aWBu4 approved

# 查看节点
kubectl get node
NAME         STATUS     ROLES    AGE   VERSION
k8s-master   NotReady   <none>   7s    v1.18.3

注：由于网络插件还没有部署，节点会没有准备就绪 NotReady

5.4 部署 kube-proxy

1.创建配置文件

cat > /opt/kubernetes/cfg/kube-proxy.conf << EOF
KUBE_PROXY_OPTS="--logtostderr=false \\
--v=2 \\
--log-dir=/opt/kubernetes/logs \\
--config=/opt/kubernetes/cfg/kube-proxy-config.yml"
EOF

2.配置参数文件

cat > /opt/kubernetes/cfg/kube-proxy-config.yml << EOF
kind: KubeProxyConfiguration
apiVersion: kubeproxy.config.k8s.io/v1alpha1
bindAddress: 0.0.0.0
metricsBindAddress: 0.0.0.0:10249
clientConnection:
  kubeconfig: /opt/kubernetes/cfg/kube-proxy.kubeconfig
hostnameOverride: k8s-master1
clusterCIDR: 10.0.0.0/24
EOF

3.生成 kube-proxy.kubeconfig 文件

生成 kube-proxy 证书：

# 切换工作目录
cd TLS/k8s

# 创建证书请求文件
cat > kube-proxy-csr.json << EOF
{
  "CN": "system:kube-proxy",
  "hosts": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "L": "BeiJing",
      "ST": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

# 生成证书
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes kube-proxy-csr.json | cfssljson -bare kube-proxy

ls kube-proxy*pem
kube-proxy-key.pem  kube-proxy.pem     #结果应该有这两个文件

生成 kubeconfig 文件：

KUBE_APISERVER="https://192.168.0.127:6443"

kubectl config set-cluster kubernetes \
  --certificate-authority=/opt/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=kube-proxy.kubeconfig
kubectl config set-credentials kube-proxy \
  --client-certificate=./kube-proxy.pem \
  --client-key=./kube-proxy-key.pem \
  --embed-certs=true \
  --kubeconfig=kube-proxy.kubeconfig
kubectl config set-context default \
  --cluster=kubernetes \
  --user=kube-proxy \
  --kubeconfig=kube-proxy.kubeconfig
kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig

拷贝到配置文件指定路径：

cp kube-proxy.kubeconfig /opt/kubernetes/cfg/

4.systemd 管理 kube-proxy

cat > /usr/lib/systemd/system/kube-proxy.service << EOF
[Unit]
Description=Kubernetes Proxy
After=network.target
[Service]
EnvironmentFile=/opt/kubernetes/cfg/kube-proxy.conf
ExecStart=/opt/kubernetes/bin/kube-proxy \$KUBE_PROXY_OPTS
Restart=on-failure
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target
EOF

5.启动并设置开机启动

systemctl daemon-reload
systemctl start kube-proxy
systemctl enable kube-proxy

5.5 部署 CNI 网络

先准备好CNI二进制文件：
下载地址：
https://github.com/containernetworking/plugins/releases/download/v0.8.6/cni-plugins-linux-amd64-v0.8.6.tgz
解压二进制包并移动到默认工作目录：

mkdir -p /opt/cni/bin
tar zxvf cni-plugins-linux-amd64-v0.8.6.tgz -C /opt/cni/bin

部署 CNI 网络：

wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
sed -i -r "s#quay.io/coreos/flannel:.*-amd64#lizhenliang/flannel:v0.12.0-amd64#g" kube-flannel.yml

默认镜像地址无法访问，修改为 docker hub 镜像仓库。

kubectl apply -f kube-flannel.yml

kubectl get pods -n kube-system
NAME                          READY   STATUS    RESTARTS   AGE
kube-flannel-ds-amd64-2pc95   1/1     Running   0          72s

kubectl get node
NAME         STATUS   ROLES    AGE   VERSION
k8s-master   Ready    <none>   41m   v1.18.3

部署好网络插件， Node 准备就绪

5.6 授权 apiserver 访问 kubelet

cat > apiserver-to-kubelet-rbac.yaml << EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  annotations:
    rbac.authorization.kubernetes.io/autoupdate: "true"
  labels:
    kubernetes.io/bootstrapping: rbac-defaults
  name: system:kube-apiserver-to-kubelet
rules:
  - apiGroups:
      - ""
    resources:
      - nodes/proxy
      - nodes/stats
      - nodes/log
      - nodes/spec
      - nodes/metrics
      - pods/log
    verbs:
      - "*"
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: system:kube-apiserver
  namespace: ""
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:kube-apiserver-to-kubelet
subjects:
  - apiGroup: rbac.authorization.k8s.io
    kind: User
    name: kubernetes
EOF

kubectl apply -f apiserver-to-kubelet-rbac.yaml

5.7 新增加 Work Node

1.拷贝已部署好的 Node 相关文件到新节点

在 master 节点将 Worker Node 涉及文件拷贝到新节点 192.168.0.48/192.168.0.231 —-目前在此步骤

scp -r -P 22222 /opt/kubernetes root@124.70.192.134:/opt/

scp -r -P 22222 /usr/lib/systemd/system/{kubelet,kube-proxy}.service root@124.70.192.134:/usr/lib/systemd/system

scp -r -P 22222 /opt/cni/ root@124.70.192.134:/opt/

scp -r -P 22222 /opt/kubernetes/ssl/ca.pem root@124.70.192.134:/opt/kubernetes/ssl

2.删除 kubelet 证书和 kubeconfig 文件

rm -rf /opt/kubernetes/cfg/kubelet.kubeconfig
rm -rf /opt/kubernetes/ssl/kubelet*

注：这几个文件是证书申请审批后自动生成的，每个Node不同，必须删除重新生成。

3.修改主机名

vi /opt/kubernetes/cfg/kubelet.conf
--hostname-override=k8s-node1

vi /opt/kubernetes/cfg/kube-proxy-config.yml
hostnameOverride: k8s-node1

4.启动并设置开机启动

systemctl daemon-reload
systemctl start kubelet
systemctl enable kubelet
systemctl start kube-proxy
systemctl enable kube-proxy

5.在 Master 上批准新 Node kubelet 证书申请

kubectl get csr
NAME                                                   AGE   SIGNERNAME                                    REQUESTOR           CONDITION
node-csr-4zTjsaVSrhuyhIGqsefxzVoZDCNKei-aE2jyTP81Uro   89s   kubernetes.io/kube-apiserver-client-kubelet   kubelet-bootstrap   Pending

kubectl certificate approve node-csr-4zTjsaVSrhuyhIGqsefxzVoZDCNKei-aE2jyTP81Uro

6.查看 Node 状态

kubectl get node
NAME         STATUS     ROLES    AGE   VERSION
k8s-master   Ready      <none>   65m   v1.18.3
k8s-node1    Ready      <none>   12m   v1.18.3
k8s-node2    Ready      <none>   81s   v1.18.3

Node2（192.168.31.73 ）节点同上。记得修改主机名！

六、部署 Dashboard 和 CoreDNS

6.1 部署 Dashboard

wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.0-beta8/aio/deploy/recommended.yaml

默认Dashboard只能集群内部访问，修改Service为NodePort类型，暴露到外部：

vi recommended.yaml
kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30001
  type: NodePort
  selector:
    k8s-app: kubernetes-dashboard

kubectl apply -f recommended.yaml
kubectl get pods,svc -n kubernetes-dashboard
NAME                                             READY   STATUS              RESTARTS   AGE
pod/dashboard-metrics-scraper-694557449d-z8gfb   1/1     Running             0          2m18s
pod/kubernetes-dashboard-9774cc786-q2gsx         1/1     Running             0          2m19s

NAME                                TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)         AGE
service/dashboard-metrics-scraper   ClusterIP   10.0.0.141   <none>        8000/TCP        2m19s
service/kubernetes-dashboard        NodePort    10.0.0.239   <none>        443:30001/TCP   2m19s

访问地址：https://NodeIP:30001
创建 service account 并绑定默认 cluster-admin 管理员集群角色：

kubectl create serviceaccount dashboard-admin -n kube-system
kubectl create clusterrolebinding dashboard-admin --clusterrole=cluster-admin --serviceaccount=kube-system:dashboard-admin
kubectl describe secrets -n kube-system $(kubectl -n kube-system get secret | awk '/dashboard-admin/{print $1}')

使用输出的token登录Dashboard。

6.2 部署 CoreDNS

CoreDNS用于集群内部Service名称解析。

kubectl apply -f coredns.yaml

kubectl get pods -n kube-system
NAME                          READY   STATUS    RESTARTS   AGE
coredns-5ffbfd976d-j6shb      1/1     Running   0          32s
kube-flannel-ds-amd64-2pc95   1/1     Running   0          38m
kube-flannel-ds-amd64-7qhdx   1/1     Running   0          15m
kube-flannel-ds-amd64-99cr8   1/1     Running   0          26m

DNS 解析测试：

kubectl run -it --rm dns-test --image=busybox:1.28.4 sh
If you don't see a command prompt, try pressing enter.

/ # nslookup kubernetes
Server:    10.0.0.2
Address 1: 10.0.0.2 kube-dns.kube-system.svc.cluster.local

Name:      kubernetes
Address 1: 10.0.0.1 kubernetes.default.svc.cluster.local

解析没问题。

七、高可用架构（扩展多Master架构）

Kubernetes作为容器集群系统，通过健康检查+重启策略实现了Pod故障自我修复能力，通过调度算法实现将Pod分布式部署，并保持预期副本数，根据Node失效状态自动在其他Node拉起Pod，实现了应用层的高可用性。
针对Kubernetes集群，高可用性还应包含以下两个层面的考虑：Etcd数据库的高可用性和Kubernetes Master组件的高可用性。而Etcd我们已经采用3个节点组建集群实现高可用，本节将对Master节点高可用进行说明和实施。
Master节点扮演着总控中心的角色，通过不断与工作节点上的Kubelet和kube-proxy进行通信来维护整个集群的健康工作状态。如果Master节点故障，将无法使用kubectl工具或者API做任何集群管理。
Master节点主要有三个服务kube-apiserver、kube-controller-manager和kube-scheduler，其中kube-controller-manager和kube-scheduler组件自身通过选择机制已经实现了高可用，所以Master高可用主要针对kube-apiserver组件，而该组件是以HTTP API提供服务，因此对他高可用与Web服务器类似，增加负载均衡器对其负载均衡即可，并且可水平扩容。
多Master架构图：
Kubernetes - 图4

7.1 安装Docker

同上，不再赘述。

7.2 部署Master2 Node（192.168.31.74）

Master2与已部署的Master1所有操作一致。所以我们只需将Master1所有k8s文件拷贝过来，再修改下服务IP和主机名启动即可。

1.创建 etcd 证书目录：

mkdir -p /opt/etcd/ssl

2.拷贝文件（Master1操作）

拷贝Master1上所有K8s文件和etcd证书到Master2：

scp -r /opt/kubernetes root@192.168.31.74:/opt
scp -r /opt/cni/ root@192.168.31.74:/opt
scp -r /opt/etcd/ssl root@192.168.31.74:/opt/etcd
scp /usr/lib/systemd/system/kube* root@192.168.31.74:/usr/lib/systemd/system
scp /usr/bin/kubectl  root@192.168.31.74:/usr/bin

3.删除证书文件

删除kubelet证书和kubeconfig文件：

rm -f /opt/kubernetes/cfg/kubelet.kubeconfig
rm -f /opt/kubernetes/ssl/kubelet*

4.修改配置文件IP和主机名

修改apiserver、kubelet和kube-proxy配置文件为本地IP：

vi /opt/kubernetes/cfg/kube-apiserver.conf
...
--bind-address=192.168.31.74 \
--advertise-address=192.168.31.74 \
...

vi /opt/kubernetes/cfg/kubelet.conf
--hostname-override=k8s-master2

vi /opt/kubernetes/cfg/kube-proxy-config.yml
hostnameOverride: k8s-master2

5.启动设置开机启动

systemctl daemon-reload
systemctl start kube-apiserver
systemctl start kube-controller-manager
systemctl start kube-scheduler
systemctl start kubelet
systemctl start kube-proxy
systemctl enable kube-apiserver
systemctl enable kube-controller-manager
systemctl enable kube-scheduler
systemctl enable kubelet
systemctl enable kube-proxy

6.查看集群状态

kubectl get cs
NAME                 STATUS    MESSAGE             ERROR
scheduler            Healthy   ok
controller-manager   Healthy   ok
etcd-1               Healthy   {"health":"true"}
etcd-2               Healthy   {"health":"true"}
etcd-0               Healthy   {"health":"true"}

7.批准 kubelet 证书申请

kubectl get csr
NAME                                                   AGE   SIGNERNAME                                    REQUESTOR           CONDITION
node-csr-JYNknakEa_YpHz797oKaN-ZTk43nD51Zc9CJkBLcASU   85m   kubernetes.io/kube-apiserver-client-kubelet   kubelet-bootstrap   Pending

kubectl certificate approve node-csr-JYNknakEa_YpHz797oKaN-ZTk43nD51Zc9CJkBLcASU

kubectl get node
NAME          STATUS   ROLES    AGE   VERSION
k8s-master    Ready    <none>   34h   v1.18.3
k8s-master2   Ready    <none>   83m   v1.18.3
k8s-node1     Ready    <none>   33h   v1.18.3
k8s-node2     Ready    <none>   33h   v1.18.3

7.3 部署Nginx负载均衡服务器

kube-apiserver高可用架构图：
Kubernetes - 图5

Nginx是一个主流Web服务和反向代理服务器，这里用四层实现对apiserver实现负载均衡。
Keepalived是一个主流高可用软件，基于VIP绑定实现服务器双机热备，在上述拓扑中，Keepalived主要根据Nginx运行状态判断是否需要故障转移（偏移VIP），例如当Nginx主节点挂掉，VIP会自动绑定在Nginx备节点，从而保证VIP一直可用，实现Nginx高可用。
1.安装软件包（主/备）
```
yum install epel-release -y
yum install nginx keepalived -y
```
2.Nginx配置文件（主/备一样）
```shell cat > /etc/nginx/nginx.conf << “EOF” user nginx; worker_processes auto; error_log /var/log/nginx/error.log; pid /run/nginx.pid;

include /usr/share/nginx/modules/*.conf;

events { worker_connections 1024; }

四层负载均衡，为两台Master apiserver组件提供负载均衡

stream {

log_format  main  '$remote_addr $upstream_addr - [$time_local] $status $upstream_bytes_sent';

access_log  /var/log/nginx/k8s-access.log  main;

upstream k8s-apiserver {
   server 192.168.31.71:6443;   # Master1 APISERVER IP:PORT
   server 192.168.31.74:6443;   # Master2 APISERVER IP:PORT
}

server {
   listen 6443;
   proxy_pass k8s-apiserver;
}

}

http { log_format main ‘$remote_addr - $remote_user [$time_local] “$request” ‘ ‘$status $body_bytes_sent “$http_referer” ‘ ‘“$http_user_agent” “$http_x_forwarded_for”‘;

access_log  /var/log/nginx/access.log  main;

sendfile            on;
tcp_nopush          on;
tcp_nodelay         on;
keepalive_timeout   65;
types_hash_max_size 2048;

include             /etc/nginx/mime.types;
default_type        application/octet-stream;

server {
    listen       80 default_server;
    server_name  _;

    location / {
    }
}

} EOF

<a name="wVSvP"></a>
#### 3.keepalived配置文件（Nginx Master）
```shell
cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_MASTER
}

vrrp_script check_nginx {
    script "/etc/keepalived/check_nginx.sh"
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 100    # 优先级，备服务器设置 90
    advert_int 1    # 指定VRRP 心跳包通告间隔时间，默认1秒
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    # 虚拟IP
    virtual_ipaddress {
        192.168.31.88/24
    }
    track_script {
        check_nginx
    }
}
EOF

vrrp_script：指定检查nginx工作状态脚本（根据nginx状态判断是否故障转移）
virtual_ipaddress：虚拟IP（VIP）

检查nginx状态脚本：

cat > /etc/keepalived/check_nginx.sh  << "EOF"
#!/bin/bash
count=$(ps -ef |grep nginx |egrep -cv "grep|$$")

if [ "$count" -eq 0 ];then
    exit 1
else
    exit 0
fi
EOF
chmod +x /etc/keepalived/check_nginx.sh

4.keepalived配置文件（Nginx Backup）

cat > /etc/keepalived/keepalived.conf << EOF
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id NGINX_BACKUP
}

vrrp_script check_nginx {
    script "/etc/keepalived/check_nginx.sh"
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 51 # VRRP 路由 ID实例，每个实例是唯一的
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.31.88/24
    }
    track_script {
        check_nginx
    }
}
EOF

上述配置文件中检查nginx运行状态脚本：

cat > /etc/keepalived/check_nginx.sh  << "EOF"
#!/bin/bash
count=$(ps -ef |grep nginx |egrep -cv "grep|$$")

if [ "$count" -eq 0 ];then
    exit 1
else
    exit 0
fi
EOF
chmod +x /etc/keepalived/check_nginx.sh

注：keepalived根据脚本返回状态码（0为工作正常，非0不正常）判断是否故障转移。

5.启动并设置开机启动

systemctl daemon-reload
systemctl start nginx
systemctl start keepalived
systemctl enable nginx
systemctl enable keepalived

6.查看keepalived工作状态

ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:04:f7:2c brd ff:ff:ff:ff:ff:ff
    inet 192.168.31.80/24 brd 192.168.31.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet 192.168.31.88/24 scope global secondary ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fe04:f72c/64 scope link
       valid_lft forever preferred_lft forever

可以看到，在ens33网卡绑定了192.168.31.88 虚拟IP，说明工作正常。

7.Nginx+Keepalived高可用测试

关闭主节点Nginx，测试VIP是否漂移到备节点服务器。

在Nginx Master执行 pkill nginx
在Nginx Backup，ip addr命令查看已成功绑定VIP。

8.访问负载均衡器测试

找K8s集群中任意一个节点，使用curl查看K8s版本测试，使用VIP访问：

curl -k https://192.168.31.88:6443/version
{
  "major": "1",
  "minor": "18",
  "gitVersion": "v1.18.3",
  "gitCommit": "2e7996e3e2712684bc73f0dec0200d64eec7fe40",
  "gitTreeState": "clean",
  "buildDate": "2020-05-20T12:43:34Z",
  "goVersion": "go1.13.9",
  "compiler": "gc",
  "platform": "linux/amd64"
}

可以正确获取到K8s版本信息，说明负载均衡器搭建正常。该请求数据流程：curl -> vip(nginx) -> apiserver
通过查看Nginx日志也可以看到转发apiserver IP：

tail /var/log/nginx/k8s-access.log -f
192.168.31.81 192.168.31.71:6443 - [30/May/2020:11:15:10 +0800] 200 422
192.168.31.81 192.168.31.74:6443 - [30/May/2020:11:15:26 +0800] 200 422

到此还没结束，还有下面最关键的一步。

7.4 修改所有 Worker Node 连接 LB VIP

试想下，虽然我们增加了Master2和负载均衡器，但是我们是从单Master架构扩容的，也就是说目前所有的Node组件连接都还是Master1，如果不改为连接VIP走负载均衡器，那么Master还是单点故障。
因此接下来就是要改所有Node组件配置文件，由原来192.168.31.71修改为192.168.31.88（VIP）：

角色	IP
k8s-master1	192.168.31.71
k8s-master2	192.168.31.74
k8s-node1	192.168.31.72
k8s-node2	192.168.31.73

也就是通过kubectl get node命令查看到的节点。
在上述所有Worker Node执行：

sed -i 's#192.168.31.71:6443#192.168.31.88:6443#' /opt/kubernetes/cfg/*
systemctl restart kubelet
systemctl restart kube-proxy

检查节点状态：

kubectl get node
NAME          STATUS   ROLES    AGE    VERSION
k8s-master    Ready    <none>   34h    v1.18.3
k8s-master2   Ready    <none>   101m   v1.18.3
k8s-node1     Ready    <none>   33h    v1.18.3
k8s-node2     Ready    <none>   33h    v1.18.3

至此，一套完整的 Kubernetes 高可用集群就部署完成了！
PS：如果你是在公有云上，一般都不支持keepalived，那么你可以直接用它们的负载均衡器产品（内网就行，还免费~），架构与上面一样，直接负载均衡多台Master kube-apiserver即可！

Kubernetes

搭建kubernetes

一、系统初始化配置

二、部署Etcd集群

2.1 准备cfssl证书生成工具

2.2 生成Etcd证书

1.自签证书颁发机构（CA）

2.使用自签CA签发Etcd HTTPS证书

2.3 从Github下载二进制文件

2.4 部署Etcd集群

1.创建工作目录并加压二进制包

2.创建etcd配置文件

3.systemd管理etcd

4.拷贝刚才生成的证书

5.启动并设置开机启动

6.将上面节点1所有生成的文件拷贝到节点2和节点3

[Member]

[Clustering]

三、安装Docker（或者采用Docker官网的安装步骤）

3.1 解压二进制包

3.2 systemd管理docker

3.3 创建配置文件

3.4 启动并设置开机启动

四、部署 Master Node

4.1 生成 kube-apiserver 证书

1. 自签证书颁发机构（CA）

2.使用自签CA签发 kube-apiserver HTTPS证书

4.2 从Github下载二进制文件

4.3 解压二进制包

4.4 部署kube-apiserver

1.创建配置文件

2.拷贝刚才生成的证书

3.启用 TLS Bootstrapping 机制

4.systemd 管理 apiserver

5.启动并设置开机启动

6.授权 kubelet-bootstrap 用户允许请求证书

4.5 部署 kube-controller-manager

1.创建配置文件

2.systemd 管理 controller-manager

3.启动并设置开机启动

4.6 部署 kube-scheduler

1.创建配置文件

2.systemd 管理 scheduler

3.启动并设置开机启动

4.查看集群状态

4.7新增 Master Node

1.先关闭防火墙，关闭网络管理

2.在master1上面，将kubernetes目录和组件拷贝到master2上面

3.在master2上，修改配置文件 kube-apiserver.conf 中的IP地址

5.修改主机名

6.设置kubectl脚本

7.启动并设置开机启动

8.增加环境变量

五、部署 Worker Node

5.1 创建工作目录并拷贝二进制文件

5.2 部署 kubelet

1.创建配置文件

2.配置参数文件

生成 kubelet bootstrap kubeconfig 配置文件

4.systemd 管理 kubelet

5.3 批准 kubelet 证书申请并加入集群

5.4 部署 kube-proxy

1.创建配置文件

2.配置参数文件

3.生成 kube-proxy.kubeconfig 文件

4.systemd 管理 kube-proxy

5.启动并设置开机启动

5.5 部署 CNI 网络

5.6 授权 apiserver 访问 kubelet

5.7 新增加 Work Node

1.拷贝已部署好的 Node 相关文件到新节点

2.删除 kubelet 证书和 kubeconfig 文件

3.修改主机名

4.启动并设置开机启动

5.在 Master 上批准新 Node kubelet 证书申请

6.查看 Node 状态

六、部署 Dashboard 和 CoreDNS

6.1 部署 Dashboard

6.2 部署 CoreDNS

七、高可用架构（扩展多Master架构）
