直接输入tracert，后面不带任何参数，会弹出来具体的使用方法，如下图所示：

  1. C:\Users\0310011772>tracert
  3. 用法: tracert [-d] [-h maximum_hops] [-j host-list] [-w timeout]
  4.                [-R] [-S srcaddr] [-4] [-6] target_name
  6. 选项:
  7.     -d                 不将地址解析成主机名。
  8.     -h maximum_hops    搜索目标的最大跃点数。
  9.     -j host-list       与主机列表一起的松散源路由(仅适用于 IPv4)。
  10.     -w timeout         等待每个回复的超时时间(以毫秒为单位)。
  11.     -R                 跟踪往返行程路径(仅适用于 IPv6)。
  12.     -S srcaddr         要使用的源地址(仅适用于 IPv6)。
  13.     -4                 强制使用 IPv4。
  14.     -6                 强制使用 IPv6。
  16. C:\Users\0310011772>

实现原理

1、tracert发出TTL值为1的ICMP数据包（40个字节、源地址、目标地址和发出时间标签，一般发3个）

2、当到达路径上第一个路由器时，路由器会将，TTL值减1

3、此时TTL值为0，该路由器将此数据包丢弃，向源地址返回一个ICMP超时通知（数据包的源地址、路由器的IP地址）

4、当tracert收到该数据包，获得了这个路径上的第一个路由器的地址

5、tracert再发送另一个TTL为2的数据包

6、第一个路由器会将此数据包转发给第二个路由器

7、当TTL=0，第二个路由器返回一个超时通知，tracert得到第二个路由器地址

Tracert每次发出数据报时便会将TTL加1，发现下一个路由器

这个动作一直重复，直到到达目的地或者确定目标主机不可到达为止

到达目的IP后，目标主机并不返回超时报文

Tracert发送数据报时，会选择一个一般应用程序不会使用的号码来做端口（3000以上）

当到达目的地后，目标主机返回一个ICMP port unreachable（端口不可达）的消息

当tracert收到这个消息后，就知道目的地到达了
Tracert会提取ICMP的超时回应数据报中的IP地址并作主机名解析
（用-d参数表示不解析主机名，解析主机名会耽误一些时间），

然后将所经过的路由器的主机名及IP地址、数据报每次往返花费的时间显示出来。
Tracert有一个固定的等待响应时间，如果这个时间过了
tracert就会输出“*”来表示某个设备没有在规定的时间内作出响应，然后tracert会将TTL值加1，继续进行检测。

使用笔记

tracert 第一跳总是超时

交换机要开 ip ttl enable

使用实例

实例01

  1. C:\Users\0310011772>tracert 1.15.14.51
  3. 通过最多 30 个跃点跟踪到 1.15.14.51 的路由
  5.   1     *        *        *     请求超时。
  6.   2     *       <1 毫秒   <1 毫秒 10.0.1.41
  7.   3     *       <1 毫秒   <1 毫秒 bfbfbefe.virtua.com.br [191.191.190.254]
  8.   4    <1 毫秒   <1 毫秒   <1 毫秒 10.88.88.1
  9.   5     *        *        *     请求超时。
  10.   6    14 ms     9 ms     7 ms  111.47.11.65
  11.   7     3 ms     5 ms     3 ms  120.202.252.185
  12.   8     4 ms     *        *     120.202.2.9
  13.   9     *        *        5 ms  221.183.74.165
  14.  10     *        *        *     请求超时。
  15.  11     *        *       24 ms  221.183.53.226
  16.  12     *        *        *     请求超时。
  17.  13     *       27 ms    27 ms  120.253.239.238
  18.  14     *        *        *     请求超时。
  19.  15     *        *        *     请求超时。
  20.  16     *        *        *     请求超时。
  21.  17     *        *        *     请求超时。
  22.  18    24 ms    24 ms    25 ms  1.15.14.51
  24. 跟踪完成。

实例02
不带选项的tracert命令将显示到达目标IP地址所经过的路径，并将IP地址解析为主机名一同显示。如下图所示，第一跳是网关地址，可以根据看到的主机名，判断我使用的是极路由。

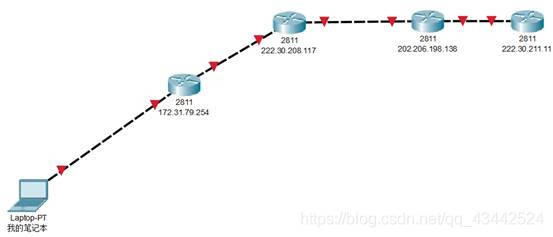

根据上面的跟踪结果，画出从自己的主机出发到达www.heuet.edu.cn的网络结构

根据tracert命令输出的信息可知,第一行为我所在网段的网关
第二,第三行为所经过路由的网关
第四行为我所访问的路由地址
