3.7.1广域网（ppp协议、HDLC协议）

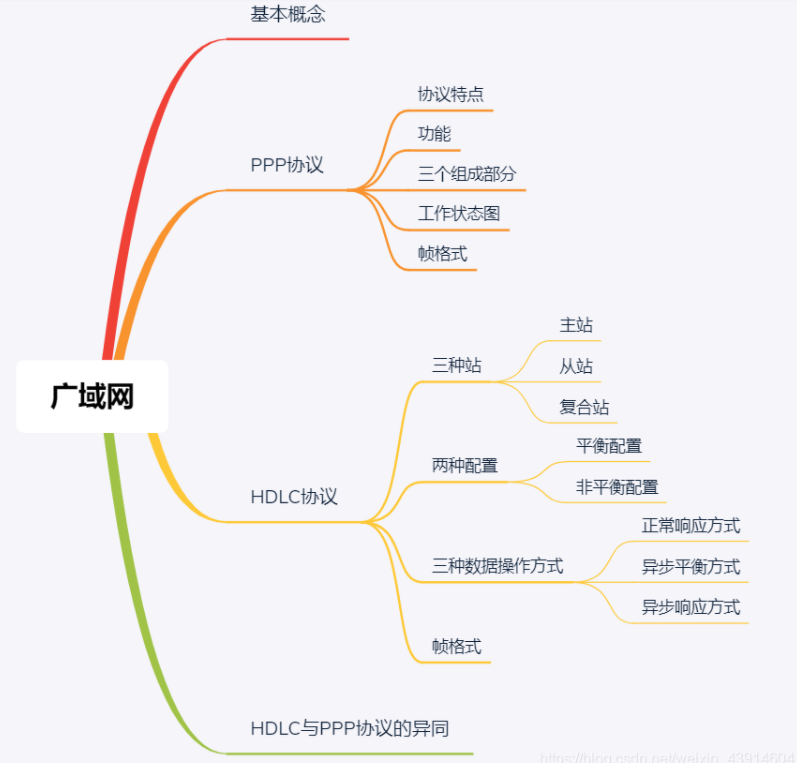

思维导图

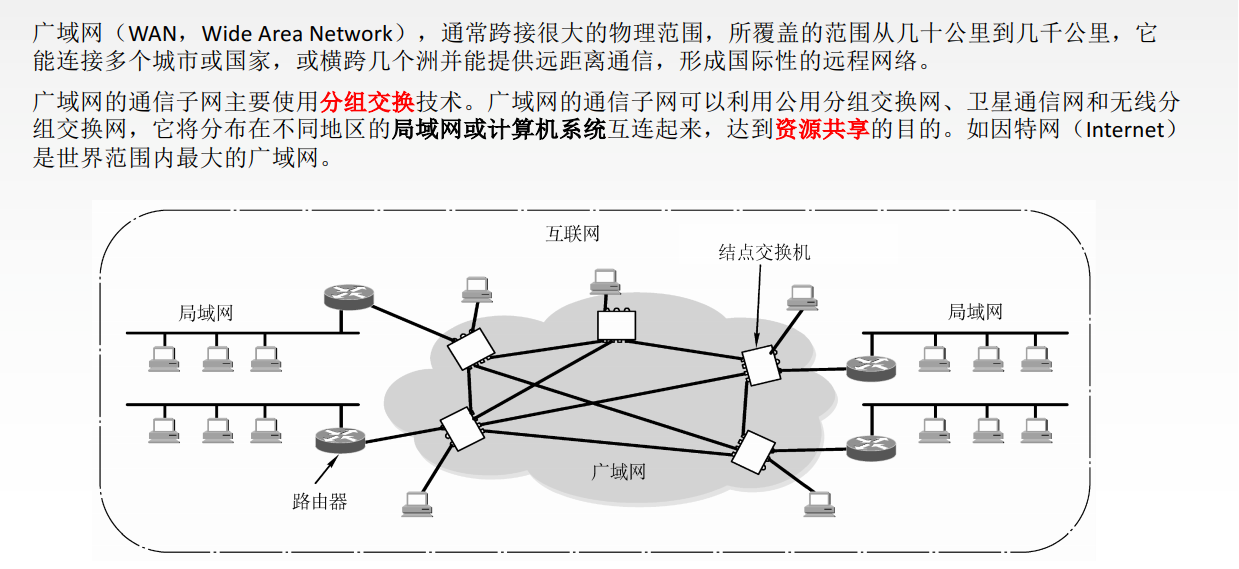

1.广域网的概念

覆盖物理层链路层网络层

• 广域网与局域网的区别与联系


  2.ppp协议

  特点

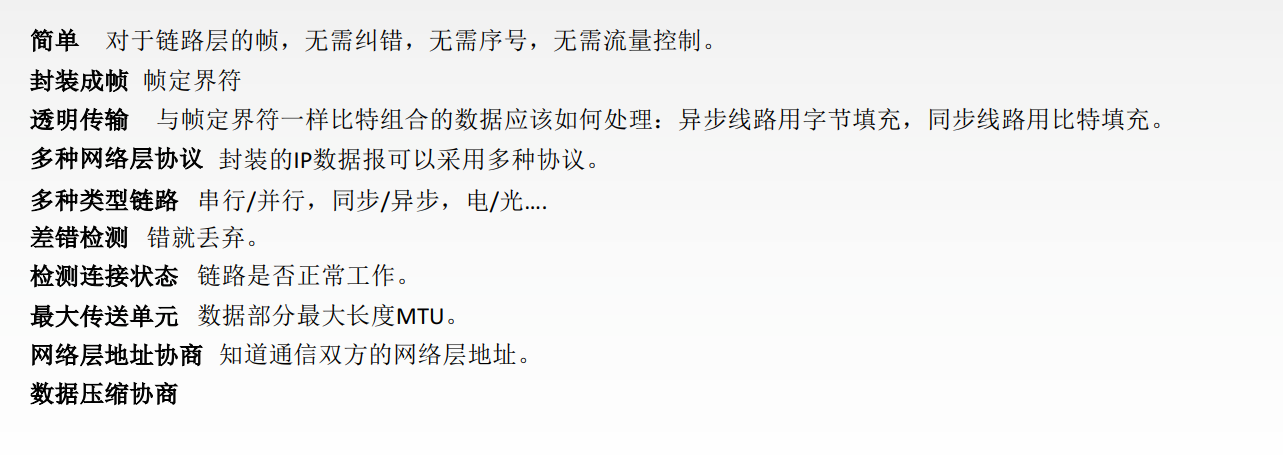

  应满足的要求

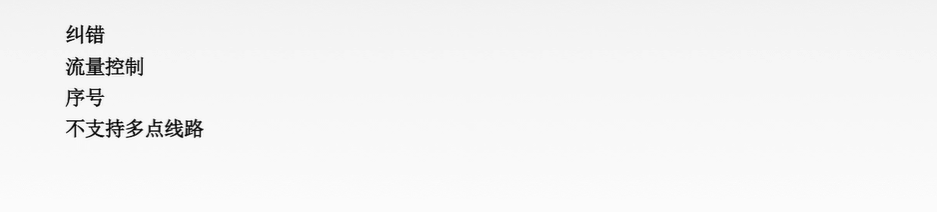

  无需满足的要求

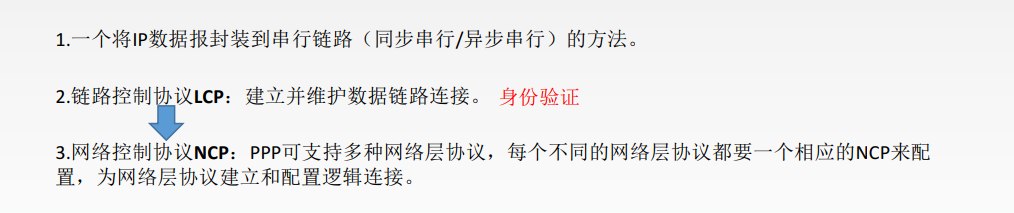

  三个组成部分



  状态图

• 当线路处于静止状态时，不存在物理层连接。

• 当线路检测到载波信号时，建立物理连接，线路变为建立状态。此时，LCP 开始选项商定，商定成功后就进入身份验证状态。
• 双发身份验证通过后，进入网络状态。这时，采用NCP配置网络层，配置成功后，进入打开状态，然后就可进行数据传输。
• 当数据传输完成后，线路转为终止状态。载波停止后则回到静止状态。

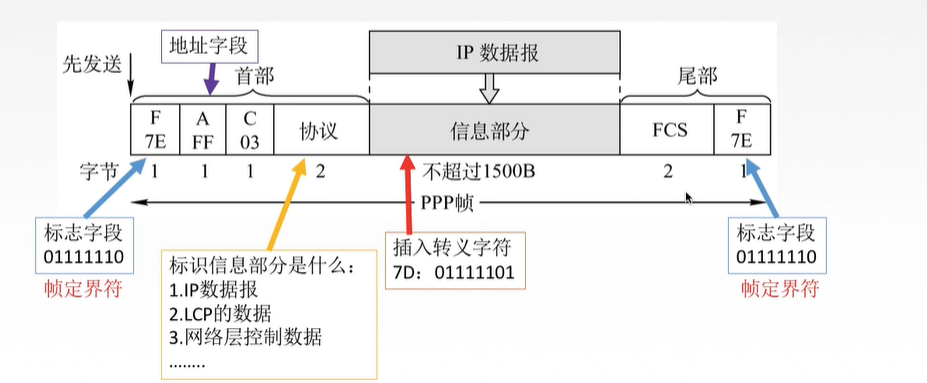

PPP帧协议的帧格式（了解）

pp协议：面向字节的协议

HDLC协议

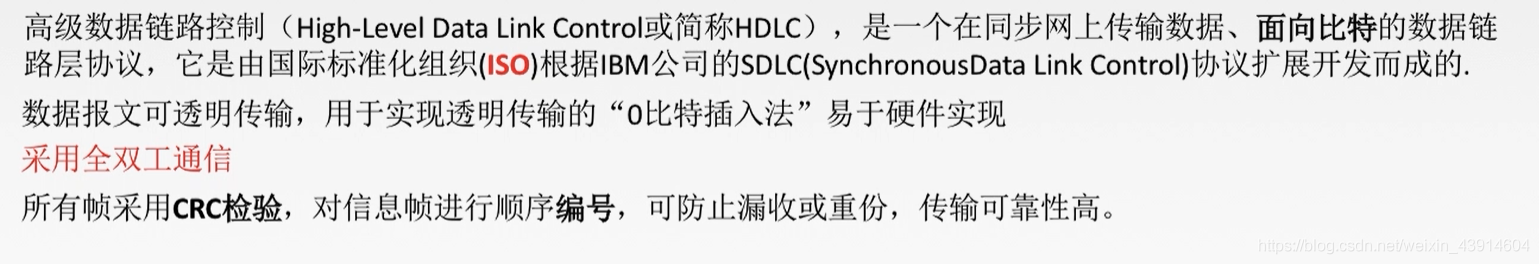

（1）简介及特点

（2）两种配置

• HDLC适用于链路的两种基本配置:非平衡配置和平衡配置。
  1)非平衡配置的特点是由一个主站控制整个链路的工作。
  2)平衡配置的特点是链路两端的两个站都是复合站，每个复合站都可以平等地发起数据传
  输，而不需要得到对方复合站的允许。

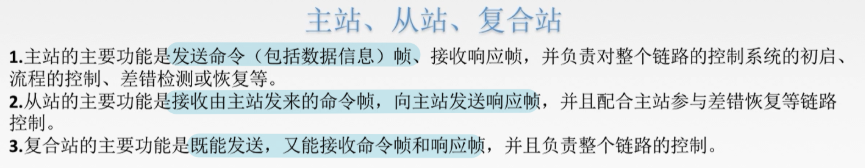

  （3）三种站



  （4）三种数据操作方式

  1)正常响应方式。这是一-种非平衡结构操作方式，即主站向从站传输数据，从站响应传输，
  但从站只有在收到主站的许可后，才可进行响应。
  2)异步平衡方式。这是一-种平衡结构操作方式。在这种方式中，每个复合站都可以进行对
  另一站的数据传输。
  3)异步响应方式。这是一-种非平衡结构操作方式。在这种方式中，从站即使未受到主站的
  允许，也可进行传输。

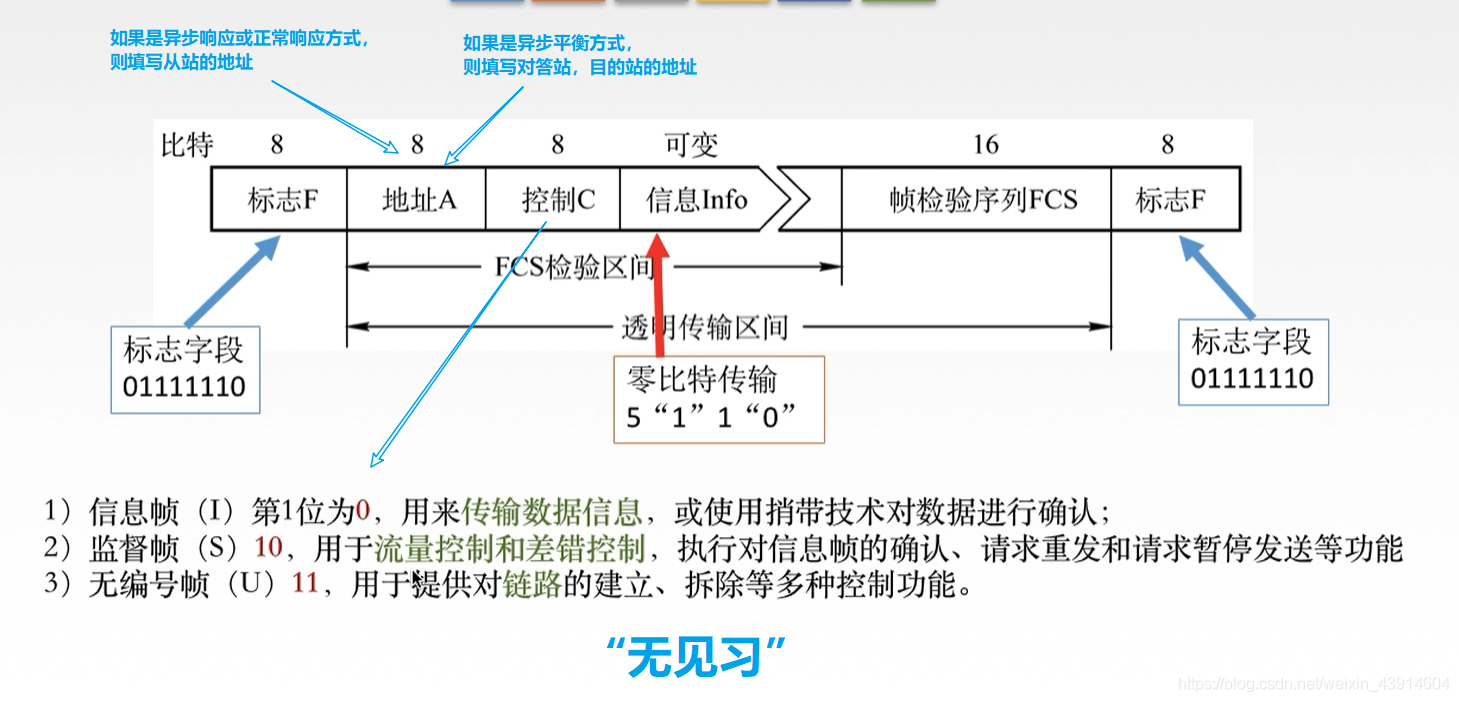

  （5）HDLC的帧格式

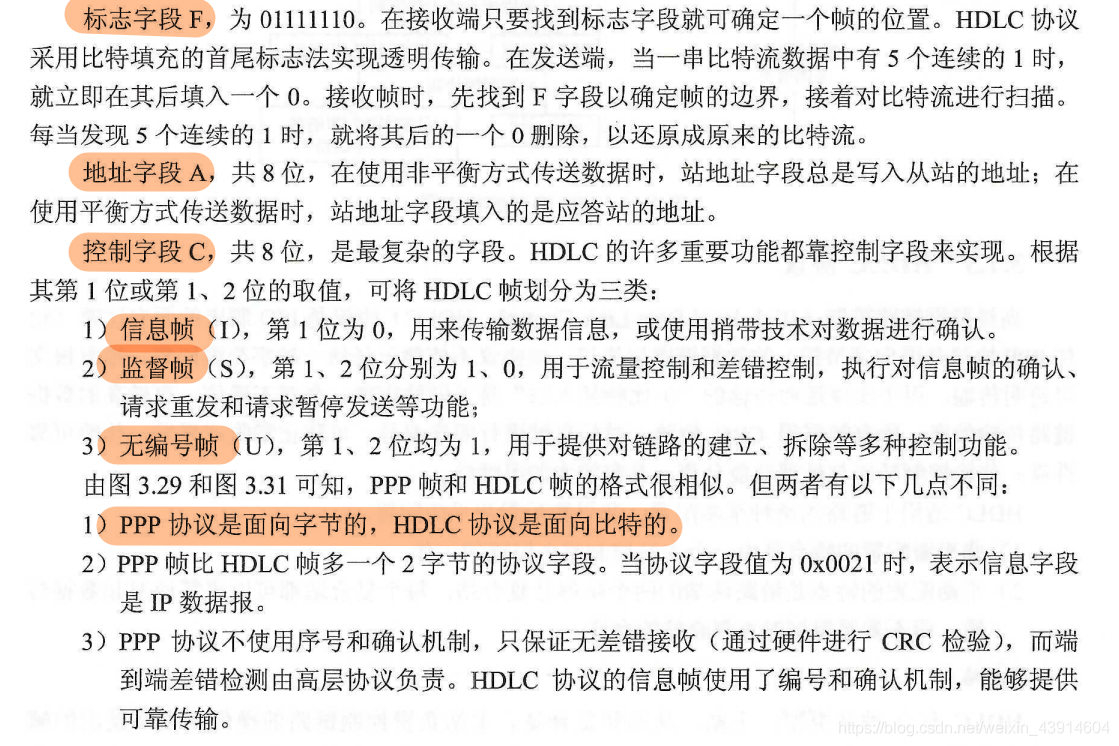

  4.HDLC与PPP的异同
