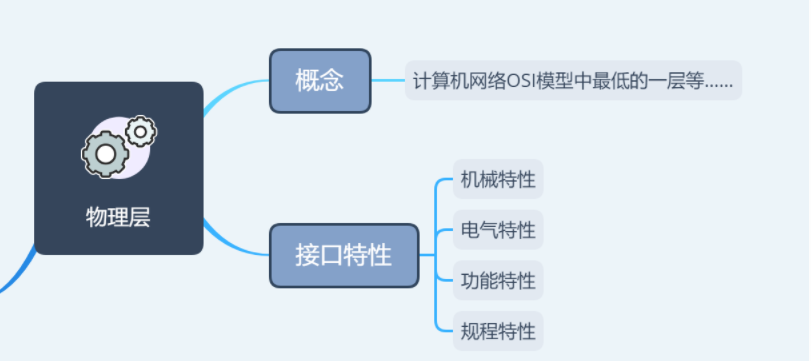

2. 思维导图

  • image.png

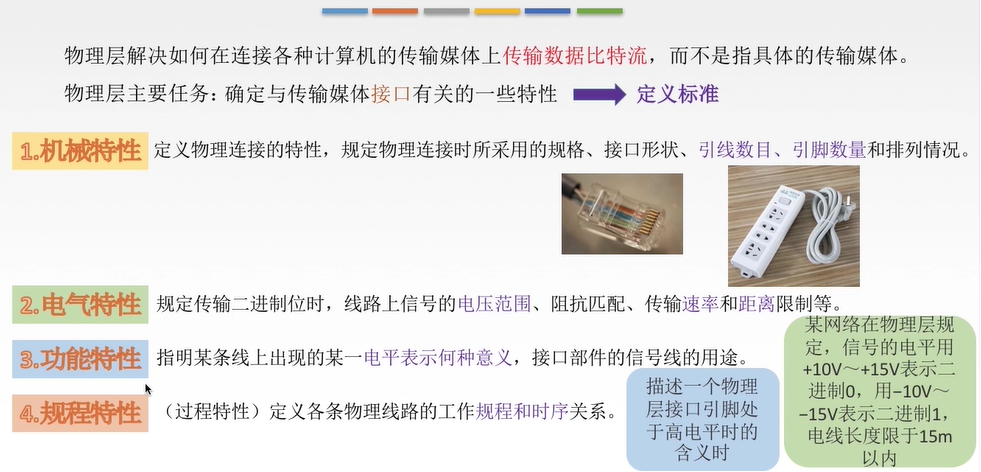

    3.物理层接口的特性

  • _**考过选择题**_

  • image.png

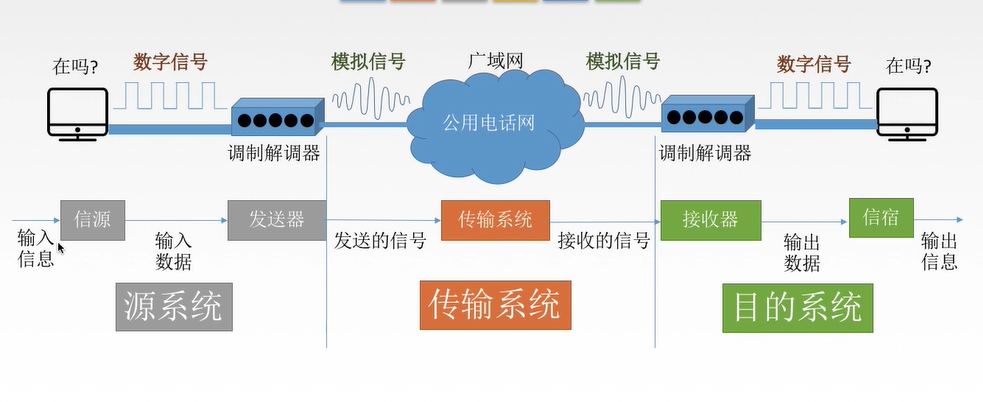

    4.典型的数据通信模型

  • image.png

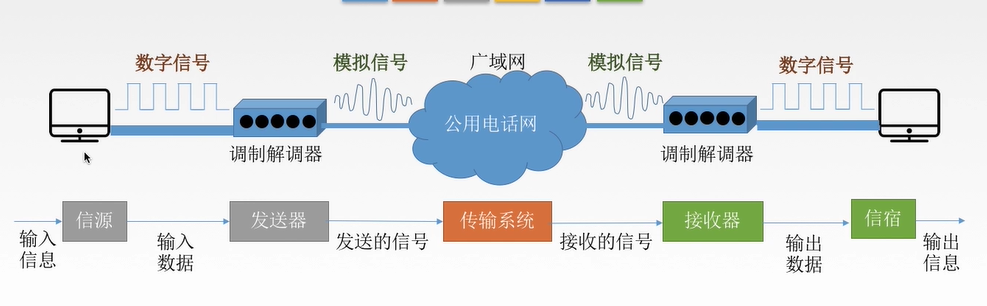

  • 数字信号转成模拟信号，即可在广域网传播，再通过调制解调器转换成数字信号，以便计算机处理

  • image.png

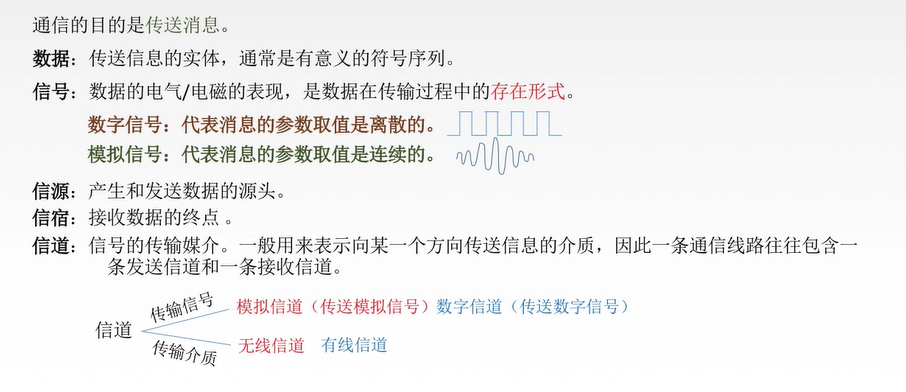

    5.数据通信相关术语


  • 数据：传送信息的实体，通常是有意义的符号序列

  • 信号:数据的电气/电磁的表现,是数据在传输过程中的存在形式。

    1.       数字信号:代表消息的参数取值是离散的。<br />            模拟信号:代表消息的参数取值是连续的。

  • 信源:产生和发送数据的源头。

  • 信宿:接收数据的终点。

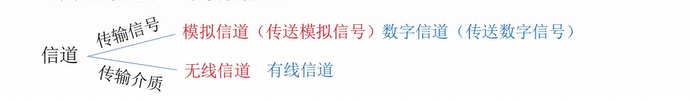

  • 信道:信号的传输媒介。一般用来表示向某一个方向传送信息的介质,因此一条通信线路往往包含一条发送信道和一条接收信道。image.png

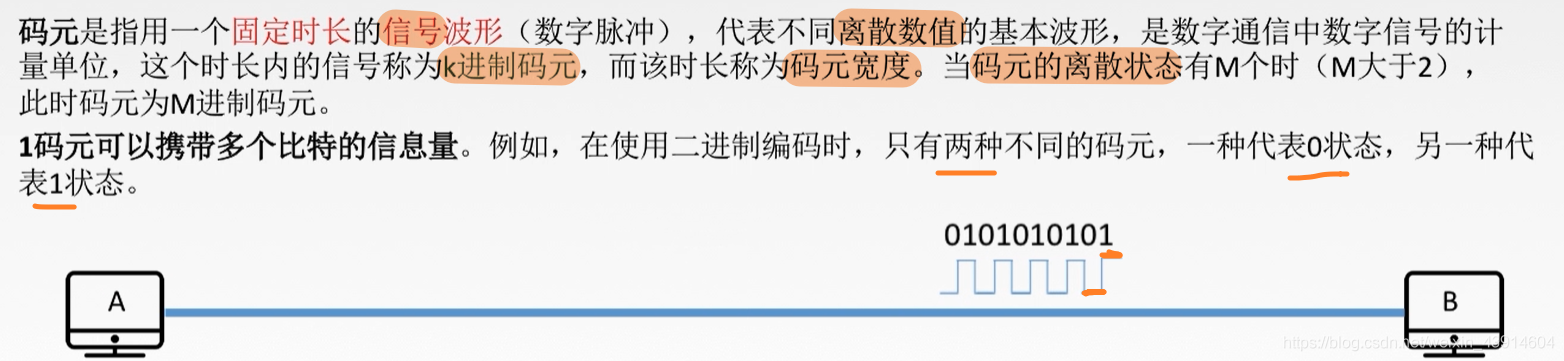

  • 码元

2.1.1物理层 - 图7

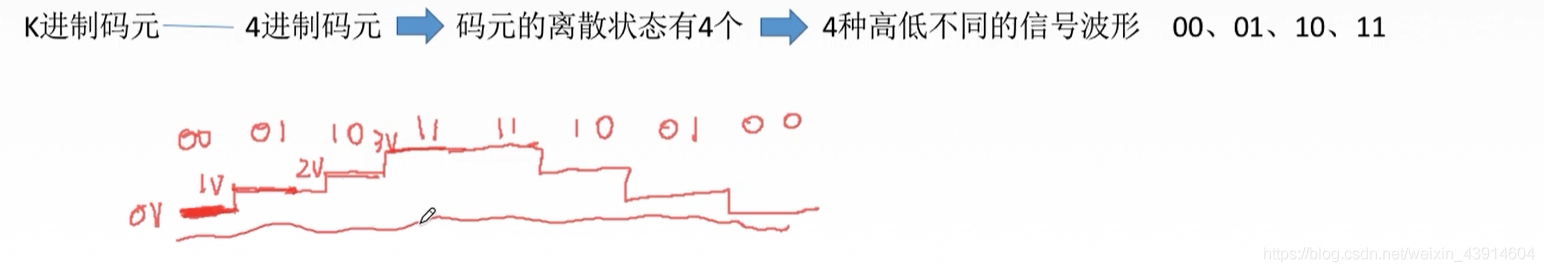

  • 举个栗子
    2.1.1物理层 - 图8
  • 速率、波特、带宽

2.1.1物理层 - 图9

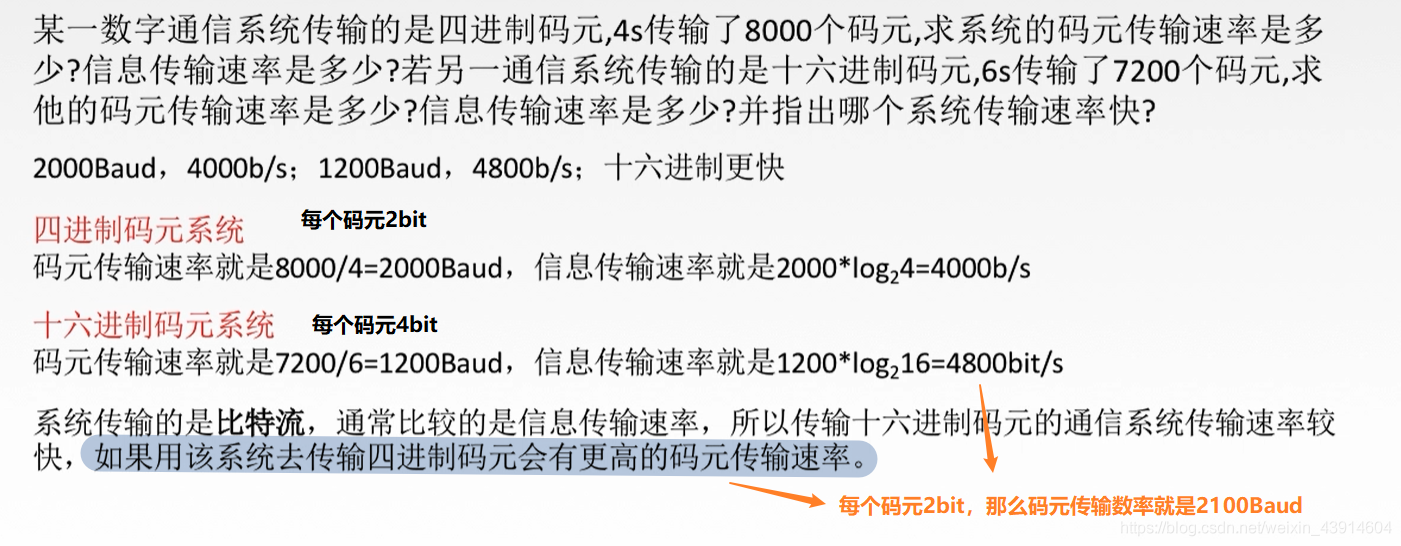

  • 举个栗子加深理解

2.1.1物理层 - 图10

6.三种通信方式

  • image.png

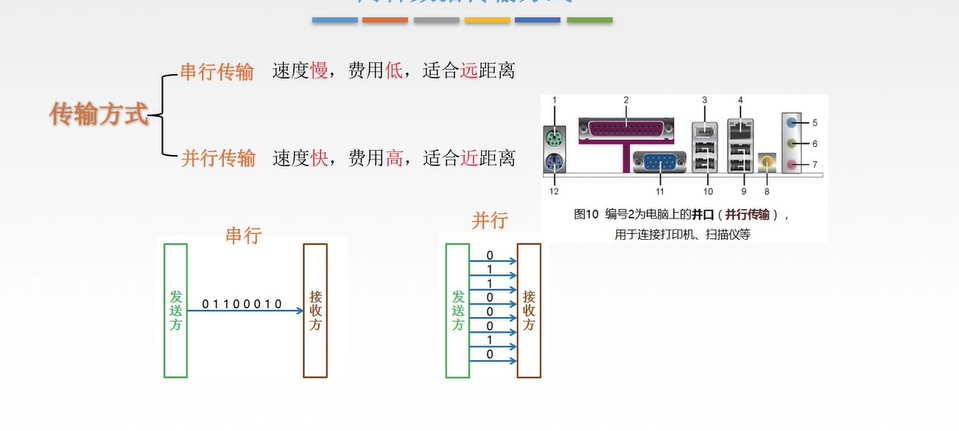

    7.两种数据传输方式

  • image.png
