基于kafka2.x 版本

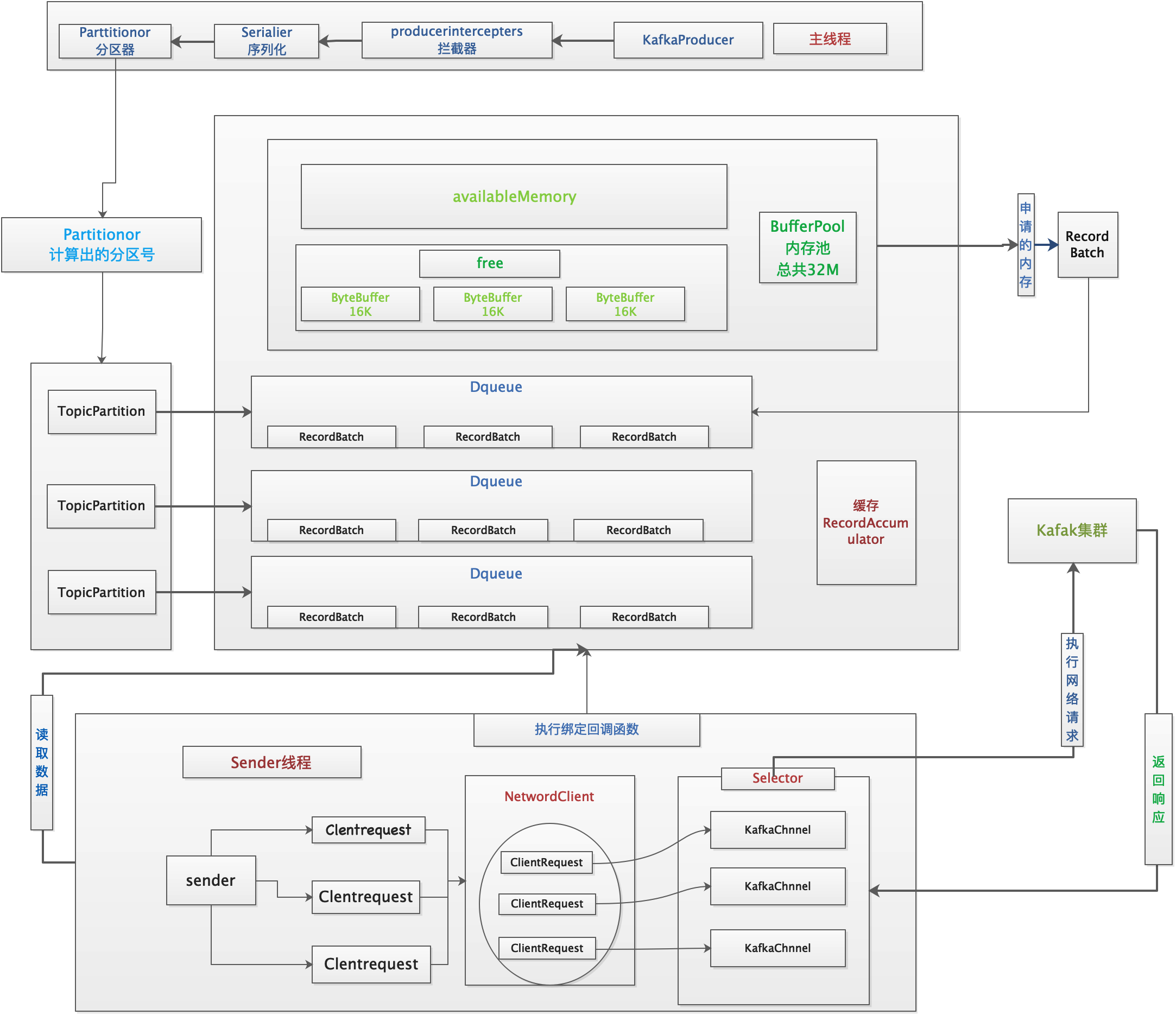

生产者局部架构图


Sender线程run()步骤：场景驱动方式cluster中已有元数据

1、获取元数据
2、判断哪些partitinon有消息要发送，获取分区号对应的broker主机
3、标志还没有拉取到元数据的topic
4、检查与要发送数据的主机网络是否建立好
5、有可能要发送的parttition有多个，有一些parttition的leader partition在同一台服务器上。
按照broker进行分区，同一个broker的partition为同一组
6、放弃超时的batch
7、创建发送消息的请求
8、执行网络操作的这个NetWordClient组件，包括：发送请求、接收响应

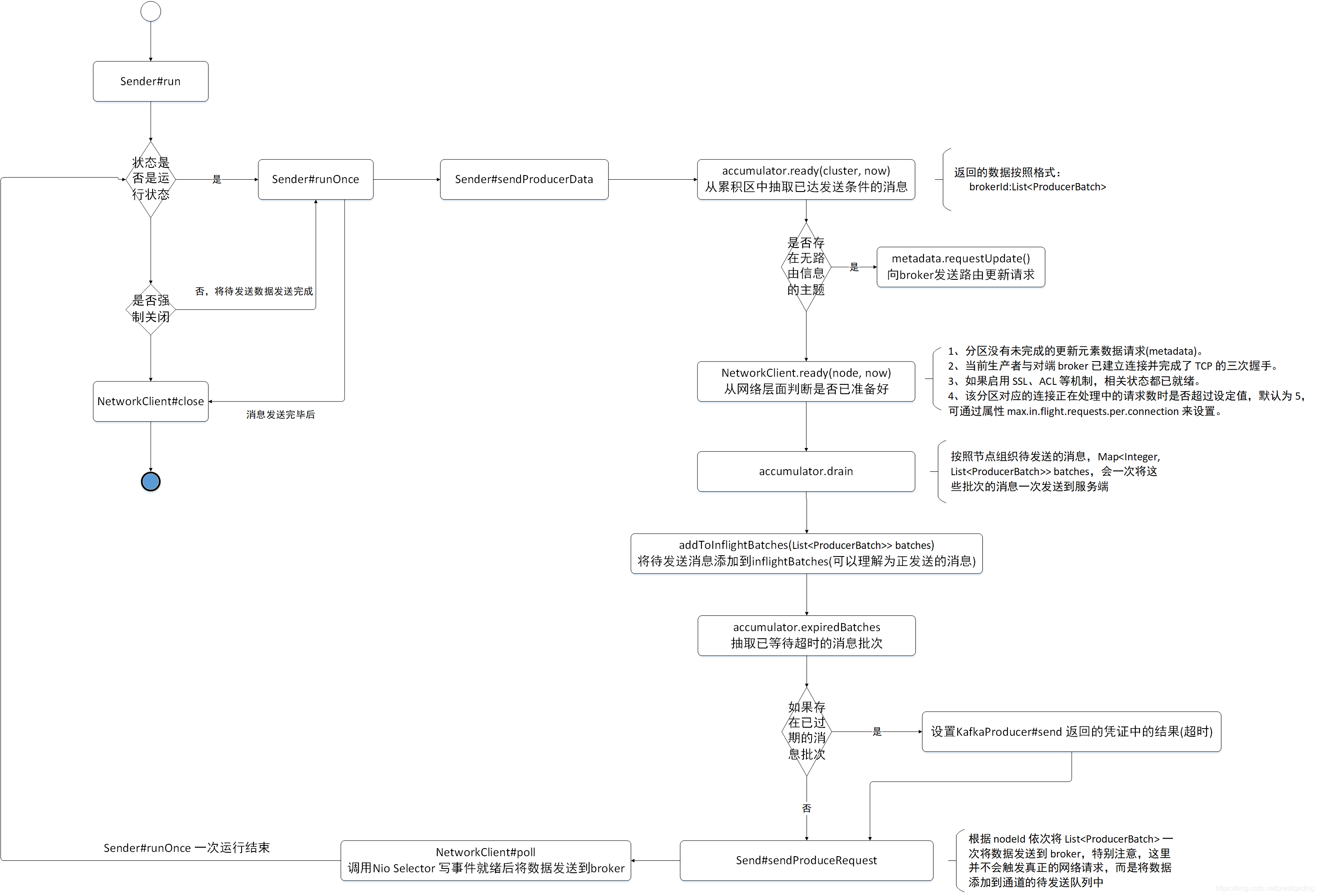

run()流程图：

Sender 发送流程中，大部分都是调用 RecordAccumulator 方法来实现其特定逻辑，重点对上述涉及到RecordAccumulator 的方法进行一个详细剖析
RecordAccumulator#ready 该方法主要就是根据缓存区中的消息，判断哪些分区已经达到发送条件。

  1. public ReadyCheckResult ready(Cluster cluster, long nowMs) {
  2.     Set<Node> readyNodes = new HashSet<>();
  3.     long nextReadyCheckDelayMs = Long.MAX_VALUE;
  4.     Set<String> unknownLeaderTopics = new HashSet<>();
  6.     boolean exhausted = this.free.queued() > 0;
  7.     for (Map.Entry<TopicPartition, Deque<ProducerBatch>> entry : this.batches.entrySet()) {   // @1
  8.         TopicPartition part = entry.getKey();
  9.         Deque<ProducerBatch> deque = entry.getValue();
  11.         Node leader = cluster.leaderFor(part);   // @2
  12.         synchronized (deque) {
  13.             if (leader == null && !deque.isEmpty()) {   // @3
  14.                 // This is a partition for which leader is not known, but messages are available to send.
  15.                 // Note that entries are currently not removed from batches when deque is empty.
  16.                 unknownLeaderTopics.add(part.topic());
  17.             } else if (!readyNodes.contains(leader) && !isMuted(part, nowMs)) {    // @4
  18.                 ProducerBatch batch = deque.peekFirst();
  19.                 if (batch != null) {
  20.                     // waitedTimeMs=100ms 消息最多存多久发出去
  21.                     long waitedTimeMs = batch.waitedTimeMs(nowMs);
  22.                     boolean backingOff = batch.attempts() > 0 && waitedTimeMs < retryBackoffMs;
  23.                     long timeToWaitMs = backingOff ? retryBackoffMs : lingerMs;
  24.                     // 如果队列大于1说明队列里至少有一个批次写满了；也可能只有一个批次，这个批次正好写满
  25.                     boolean full = deque.size() > 1 || batch.isFull();
  26.                     boolean expired = waitedTimeMs >= timeToWaitMs;
  27.                     boolean sendable = full || expired || exhausted || closed || flushInProgress();
  28.                     if (sendable && !backingOff) {   // @5
  29.                         readyNodes.add(leader);
  30.                     } else {
  31.                         long timeLeftMs = Math.max(timeToWaitMs - waitedTimeMs, 0);
  32.                         // Note that this results in a conservative estimate since an un-sendable partition may have
  33.                         // a leader that will later be found to have sendable data. However, this is good enough
  34.                         // since we'll just wake up and then sleep again for the remaining time.
  35.                         nextReadyCheckDelayMs = Math.min(timeLeftMs, nextReadyCheckDelayMs);
  36.                     }
  37.                 }
  38.             }
  39.         }
  40.     }
  41.     return new ReadyCheckResult(readyNodes, nextReadyCheckDelayMs, unknownLeaderTopics);
  42. }

代码@1：对生产者缓存区 ConcurrentHashMap> batches 遍历，从中挑选已准备好的消息批次。
代码@2：从生产者元数据缓存中尝试查找分区(TopicPartition) 的 leader 信息，如果不存在，当将该 topic 添加到 unknownLeaderTopics (代码@3)，稍后会发送元数据更新请求去 broker 端查找分区的路由信息。
代码@4：如果不在 readyNodes 中就需要判断是否满足条件，isMuted 与顺序消息有关，本文暂时不关注，在后面的顺序消息部分会重点探讨。
代码@5：这里就是判断是否准备好的条件，先一个一个来解读局部变量的含义。

  • long waitedTimeMs
    该 ProducerBatch 已等待的时长，等于当前时间戳 与 ProducerBatch 的 lastAttemptMs 之差，在 ProducerBatch 创建时或需要重试时会将当前的时间赋值给lastAttemptMs。
  • retryBackoffMs
    当发生异常时发起重试之前的等待时间，默认为 100ms，可通过属性 retry.backoff.ms 配置。
  • batch.attempts()
    该批次当前已重试的次数。
  • backingOff
    后台发送是否关闭，即如果需要重试并且等待时间小于 retryBackoffMs ，则 backingOff = true，也意味着该批次未准备好。
  • timeToWaitMs
    send 线程发送消息需要的等待时间，如果 backingOff 为 true，表示该批次是在重试，并且等待时间小于系统设置的需要等待时间，这种情况下 timeToWaitMs = retryBackoffMs 。否则需要等待的时间为 lingerMs。
  • boolean full该批次是否已满，如果两个条件中的任意一个满足即为 true。
    • Deque< ProducerBatch> 该队列的个数大于1，表示肯定有一个 ProducerBatch 已写满。
    • ProducerBatch 已写满。
  • boolean expired
    是否过期，等于已经等待的时间是否大于需要等待的时间，如果把发送看成定时发送的话，expired 为 true 表示定时器已到达触发点，即需要执行。
  • boolean exhausted
    当前生产者缓存已不够，创建新的 ProducerBatch 时阻塞在申请缓存空间的线程大于0，此时应立即将缓存区中的消息立即发送到服务器。
  • boolean sendable是否可发送。其满足下面的任意一个条件即可：
    • 该批次已写满。(full = true)。
    • 已等待系统规定的时长。（expired = true）
    • 发送者内部缓存区已耗尽并且有新的线程需要申请(exhausted = true)。
    • 该发送者的 close 方法被调用(close = true)。
    • 该发送者的 flush 方法被调用。


RecordAccumulator#drain**

  1. public Map<Integer, List<ProducerBatch>> drain(Cluster cluster, Set<Node> nodes, int maxSize, long now) { // @1
  2.     if (nodes.isEmpty())
  3.         return Collections.emptyMap();
  5.     Map<Integer, List<ProducerBatch>> batches = new HashMap<>();
  6.     for (Node node : nodes) {
  7.         List<ProducerBatch> ready = drainBatchesForOneNode(cluster, node, maxSize, now);                      // @2
  8.         batches.put(node.id(), ready);
  9.     }
  10.     return batches;
  11. }

代码@1：我们首先来介绍该方法的参数：

  • Cluster cluster
    集群信息。
  • Set< Node> nodes
    已准备好的节点集合。
  • int maxSize
    一次请求最大的字节数。
  • long now
    当前时间。

代码@2：遍历所有节点，调用 drainBatchesForOneNode 方法抽取数据，
组装成 Map> batches。

RecordAccumulator#drainBatchesForOneNode

  1. private List<ProducerBatch> drainBatchesForOneNode(Cluster cluster, Node node, int maxSize, long now) {
  2.     int size = 0;
  3.     List<PartitionInfo> parts = cluster.partitionsForNode(node.id());   // @1
  4.     List<ProducerBatch> ready = new ArrayList<>();
  5.     int start = drainIndex = drainIndex % parts.size();                        // @2
  6.     do {                                                                                                // @3
  7.         PartitionInfo part = parts.get(drainIndex);
  8.         TopicPartition tp = new TopicPartition(part.topic(), part.partition());
  9.         this.drainIndex = (this.drainIndex + 1) % parts.size();
  11.         if (isMuted(tp, now))
  12.             continue;
  14.         Deque<ProducerBatch> deque = getDeque(tp);                              // @4
  15.         if (deque == null)
  16.             continue;
  18.         synchronized (deque) {
  19.             // invariant: !isMuted(tp,now) && deque != null
  20.             ProducerBatch first = deque.peekFirst();                                         // @5
  21.             if (first == null)
  22.                 continue;
  24.             // first != null
  25.             boolean backoff = first.attempts() > 0 && first.waitedTimeMs(now) < retryBackoffMs;   // @6
  26.             // Only drain the batch if it is not during backoff period.
  27.             if (backoff)
  28.                 continue;
  30.             if (size + first.estimatedSizeInBytes() > maxSize && !ready.isEmpty()) {     // @7
  31.                 break;
  32.             } else {
  33.                 if (shouldStopDrainBatchesForPartition(first, tp))
  34.                     break;
  36.                 // 这里省略与事务消息相关的代码，后续会重点学习。
  37.                 batch.close();                                                                                            // @8
  38.                 size += batch.records().sizeInBytes();
  39.                 ready.add(batch);
  41.                 batch.drained(now);
  42.             }
  43.         }
  44.     } while (start != drainIndex);
  45.     return ready;
  46. }

代码@1：根据 brokerId 获取该 broker 上的所有主分区。
代码@2：初始化 start。这里首先来阐述一下 start 与 drainIndex 。

  • start 当前开始遍历的分区序号。
  • drainIndex 上次抽取的队列索引后，这里主要是为了每个队列都是从零号分区开始抽取。

代码@3：循环从缓存区抽取对应分区中累积的数据。
代码@4：根据 topic + 分区号从生产者发送缓存区中获取已累积的双端Queue。
代码@5：从双端队列的头部获取一个元素。（消息追加时是追加到队列尾部）。
代码@6：如果当前批次是重试，并且还未到阻塞时间，则跳过该分区。
代码@7：如果当前已抽取的消息总大小 加上新的消息已超过 maxRequestSize，则结束抽取。
代码@8：将当前批次加入到已准备集合中，并关闭该批次，即不在允许向该批次中追加消息。
NetworkClient 的 poll 方法内部会调用 Selector 执行就绪事件的选择，并将抽取的消息通过网络发送到 Broker 服务器
