所谓的CheckPoint其实就是Flink会在指定的时间段上保存状态的信息，如果Flink挂了可以将上一次状态信息再捞出来，重放还没保存的数据来执行计算，最终可以实现exactly once。
状态只持久化一次到最终的存储介质中（本地数据库/HDFS)，在Flink下就叫做exactly once（计算的数据可能会重复（无法避免），但状态在存储介质上只会存储一次）。
基于Flink 1.7

复习

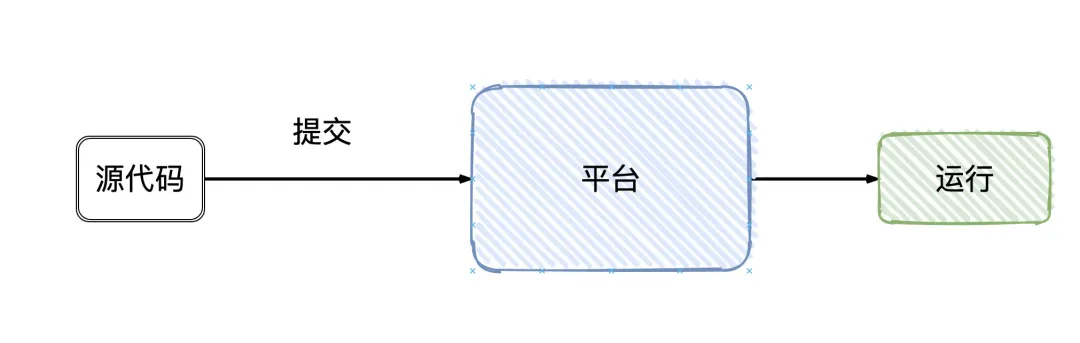

作为用户，写好Flink的程序，上管理平台提交，Flink就跑起来了(只要程序代码没有问题），细节对用户都是屏蔽的。
Flink的CheckPoint机制 - 图1
实际上大致的流程是这样的：

  1. Flink会根据所写代码，会生成一个StreamGraph的图出来，来代表所写程序的拓扑结构。
  2. 然后在提交的之前会将StreamGraph这个图优化一把(可以合并的任务进行合并），变成JobGraph
  3. 将JobGraph提交给JobManager
  4. JobManager收到之后JobGraph之后会根据JobGraph生成ExecutionGraph（ExecutionGraph 是 JobGraph 的并行化版本）
  5. TaskManager接收到任务之后会将ExecutionGraph生成为真正的物理执行图

Flink的CheckPoint机制 - 图2

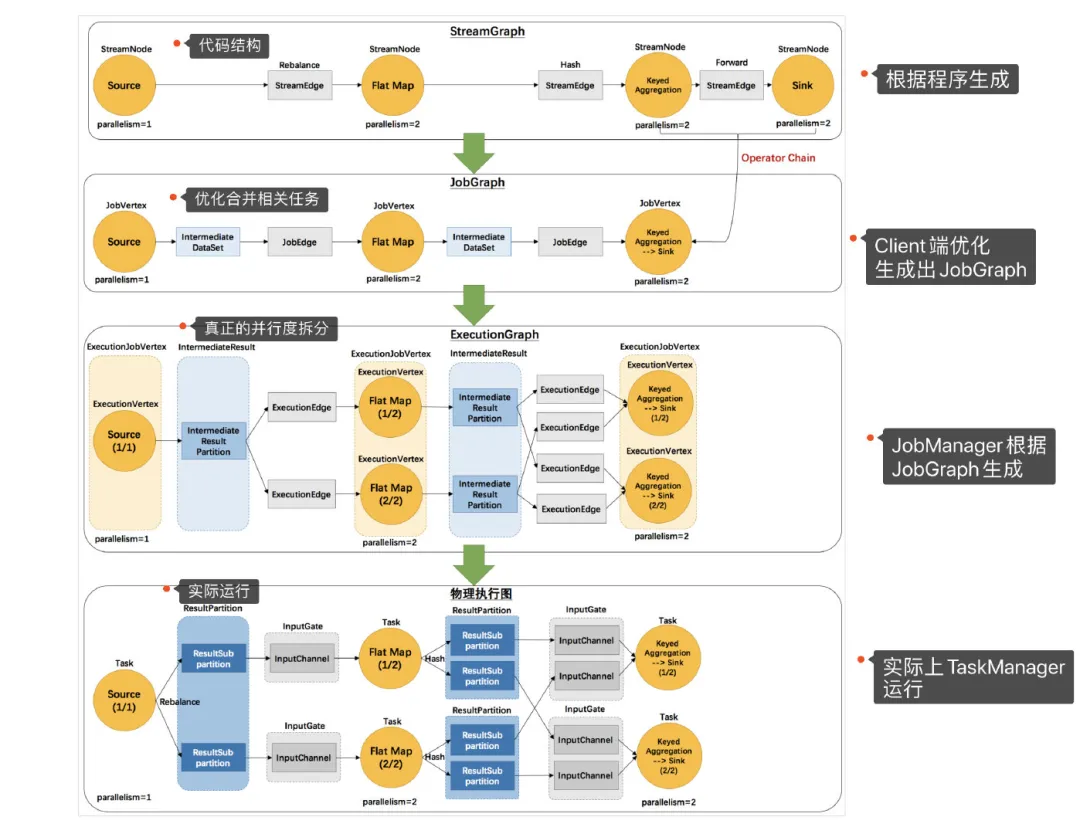

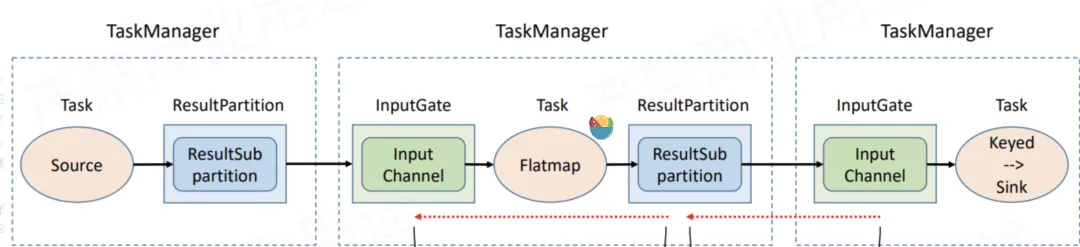

可以看到物理执行图真正运行在TaskManager上Transform和Sink之间都会有ResultPartition和InputGate这俩个组件，ResultPartition用来发送数据，而InputGate用来接收数据。
Flink的CheckPoint机制 - 图3

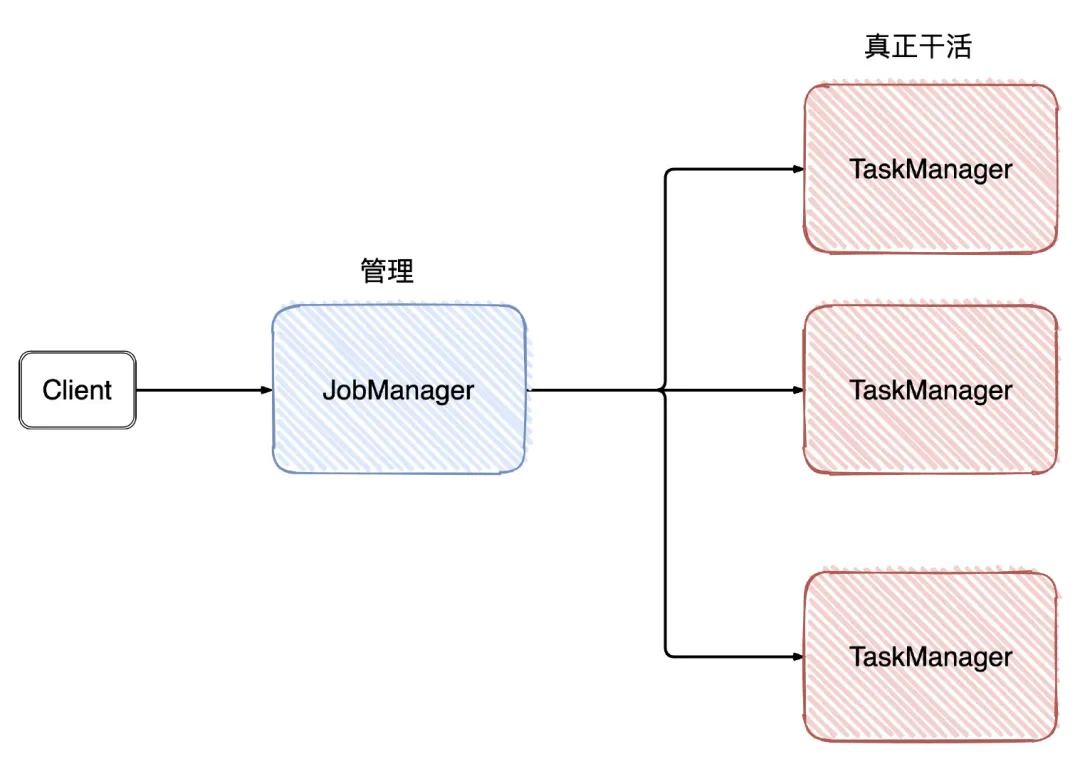

屏蔽掉这些Graph，可以发现Flink的架构是：Client->JobManager->TaskManager
Flink的CheckPoint机制 - 图4

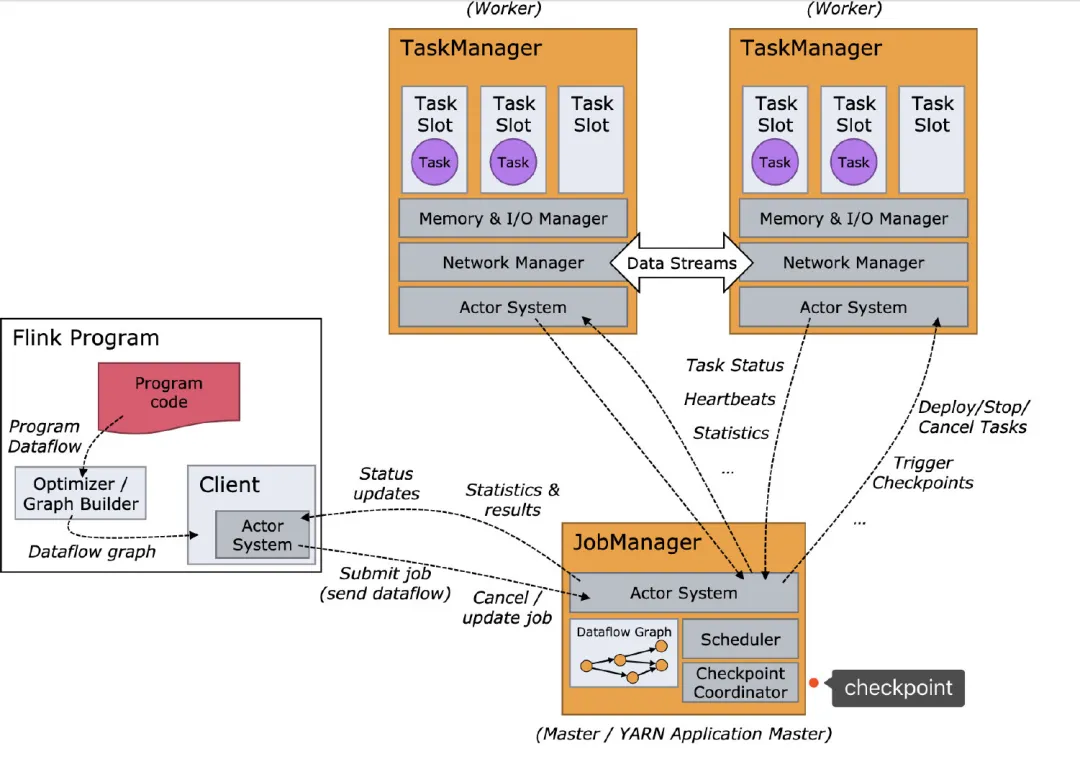

从名字就可以看出，JobManager是干「管理」，而TaskManager是真正干活的。回到主题，checkpoint就是由JobManager发出。
Flink的CheckPoint机制 - 图5
Flink本身就是有状态的，Flink可以让你选择执行过程中的数据保存在哪里，目前有三个地方，在Flink的角度称作State Backends：

  • MemoryStateBackend（内存）
  • FsStateBackend（文件系统，一般是HSFS）
  • RocksDBStateBackend（RocksDB数据库）

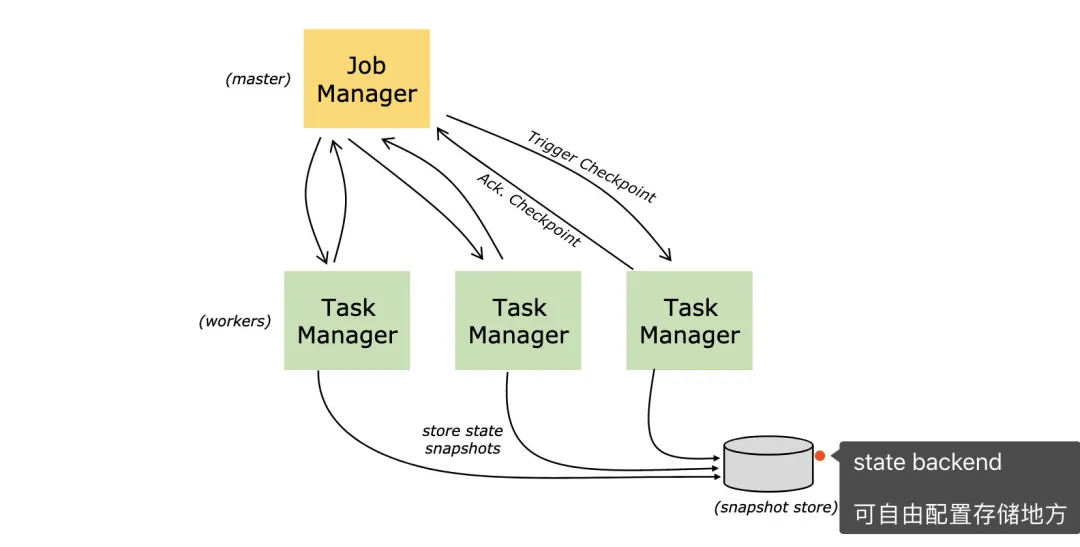

同样地，checkpoint信息就是保存在State Backends上
Flink的CheckPoint机制 - 图6
先来简单描述一下checkpoint的实现流程：

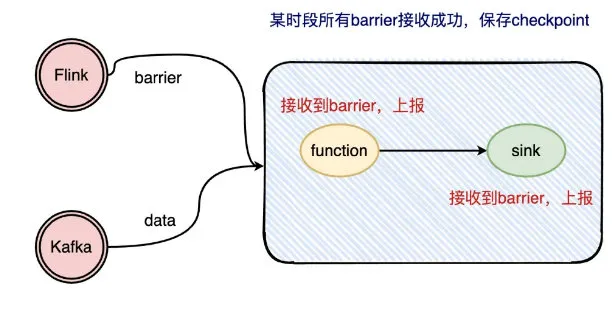

checkpoint的实现大致就是插入barrier，每个operator收到barrier就上报给JobManager，等到所有的operator都上报了barrier，那JobManager 就去完成一次checkpointi
Flink的CheckPoint机制 - 图7
因为checkpoint机制是Flink实现容错机制的关键，在实际使用中，往往都要配置checkpoint相关的配置，例如有以下的配置：

  1. final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
  2. env.enableCheckpointing(5000);
  3. env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
  4. env.getCheckpointConfig().setMinPauseBetweenCheckpoints(500);
  5. env.getCheckpointConfig().setCheckpointTimeout(60000);
  6. env.getCheckpointConfig().setMaxConcurrentCheckpoints(1);
  7. env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);

简单铺垫过后，就来看源码。

Checkpoint（原理）

JobManager发送checkpoint

从上面的图可以发现 checkpoint是由JobManager发出的，并且JobManager收到的是JobGraph，会将JobGraph转换成ExecutionGraph。
这块在JobMaster的构造器就能体现出来：

  1. public JobMaster(...) throws Exception {
  2.     // 创建ExecutionGraph
  3.     this.executionGraph = createAndRestoreExecutionGraph(jobManagerJobMetricGroup);
  4. }

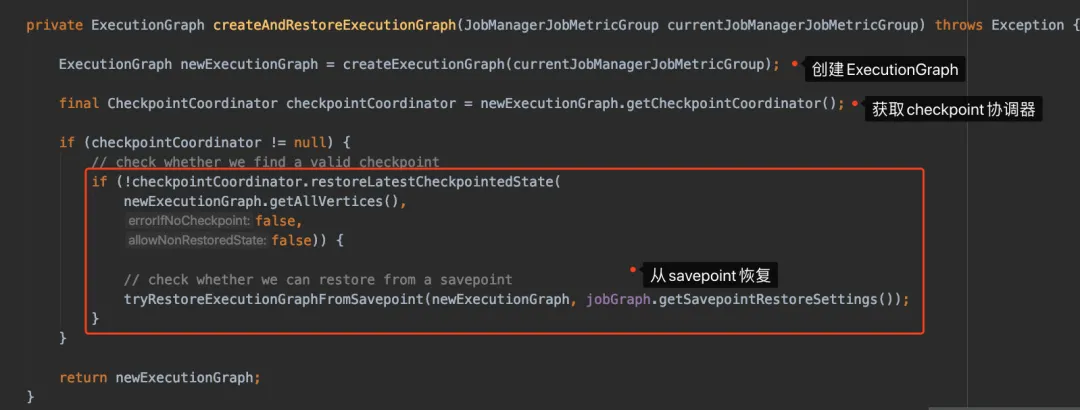

点击进去createAndRestoreExecutionGraph看下：
Flink的CheckPoint机制 - 图8
看CheckpointCoordinator这个名字，就觉得他很重要，有木有？它从ExecutionGraph来，就进去createExecutionGraph里边看看。
点了两层buildGraph()方法，可以看到在方法的末尾处有checkpoint相关的信息：

  1. executionGraph.enableCheckpointing(
  2.     chkConfig.getCheckpointInterval(),
  3.     chkConfig.getCheckpointTimeout(),
  4.     chkConfig.getMinPauseBetweenCheckpoints(),
  5.     chkConfig.getMaxConcurrentCheckpoints(),
  6.     chkConfig.getCheckpointRetentionPolicy(),
  7.     triggerVertices,
  8.     ackVertices,
  9.     confirmVertices,
  10.     hooks,
  11.     checkpointIdCounter,
  12.     completedCheckpoints,
  13.     rootBackend,
  14.     checkpointStatsTracker);

前面的几个参数就是在配置checkpoint参数的时候指定的，而triggerVertices/confirmVertices/ackVertices溯源看了一下，在源码中注释也写得清清楚楚的。

  1. // collect the vertices that receive "trigger checkpoint" messages.
  2. // currently, these are all the sources
  3. List<JobVertexID> triggerVertices = new ArrayList<>();
  5. // collect the vertices that need to acknowledge the checkpoint
  6. // currently, these are all vertices
  7. List<JobVertexID> ackVertices = new ArrayList<>(jobVertices.size());
  9. // collect the vertices that receive "commit checkpoint" messages
  10. // currently, these are all vertices
  11. List<JobVertexID> commitVertices = new ArrayList<>(jobVertices.size());

下面还是进去enableCheckpointing()看看大致做了些什么吧：

  1. // 将上面的入参分别封装成ExecutionVertex数组
  2. ExecutionVertex[] tasksToTrigger = collectExecutionVertices(verticesToTrigger);
  3. ExecutionVertex[] tasksToWaitFor = collectExecutionVertices(verticesToWaitFor);
  4. ExecutionVertex[] tasksToCommitTo = collectExecutionVertices(verticesToCommitTo);
  6. // 创建触发器
  7. checkpointStatsTracker = checkNotNull(statsTracker, "CheckpointStatsTracker");
  9. // 创建checkpoint协调器
  10. checkpointCoordinator = new CheckpointCoordinator(
  11.     jobInformation.getJobId(),
  12.     interval,
  13.     checkpointTimeout,
  14.     minPauseBetweenCheckpoints,
  15.     maxConcurrentCheckpoints,
  16.     retentionPolicy,
  17.     tasksToTrigger,
  18.     tasksToWaitFor,
  19.     tasksToCommitTo,
  20.     checkpointIDCounter,
  21.     checkpointStore,
  22.     checkpointStateBackend,
  23.     ioExecutor,
  24.     SharedStateRegistry.DEFAULT_FACTORY);
  26. // 设置触发器
  27. checkpointCoordinator.setCheckpointStatsTracker(checkpointStatsTracker);
  30. // 状态变更监听器
  31. // job status changes (running -> on, all other states -> off)
  32. if (interval != Long.MAX_VALUE) {
  33.     registerJobStatusListener(checkpointCoordinator.createActivatorDeactivator());
  34. }

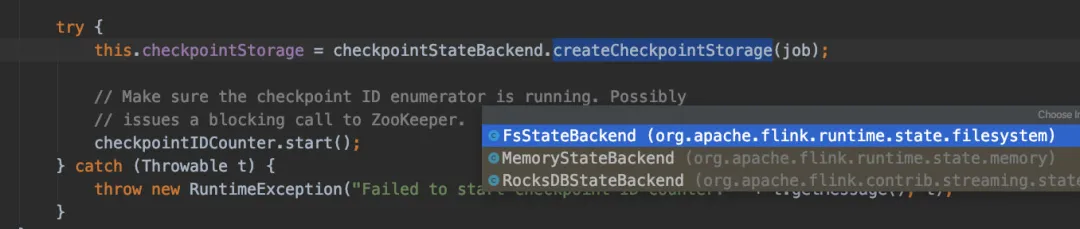

值得一提的是，点进去CheckpointCoordinator()构造方法可以发现有状态后端StateBackend的身影（因为checkpoint就是保存在所配置的状态后端）
Flink的CheckPoint机制 - 图9

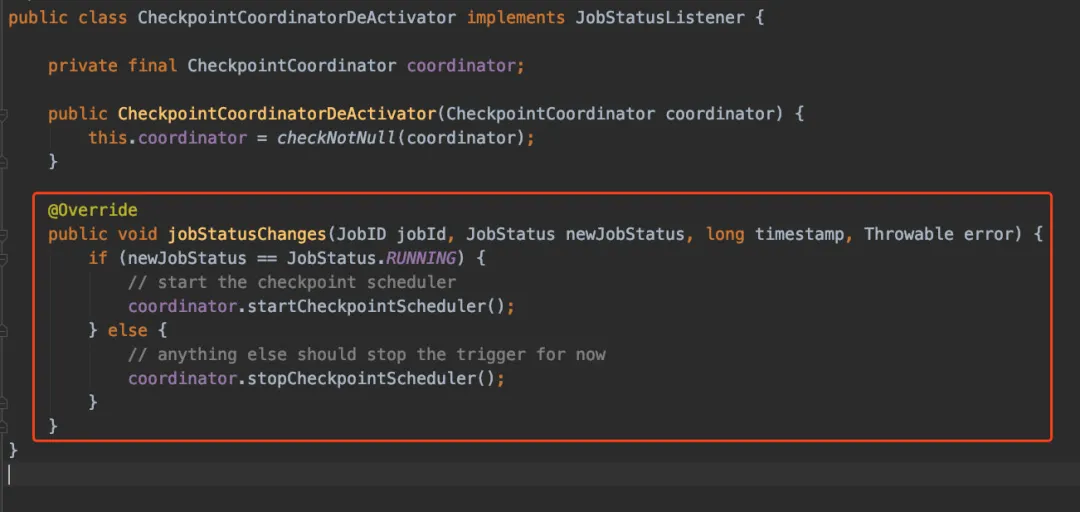

如果Job的状态变更了，CheckpointCoordinatorDeActivator是能监听到的。
Flink的CheckPoint机制 - 图10

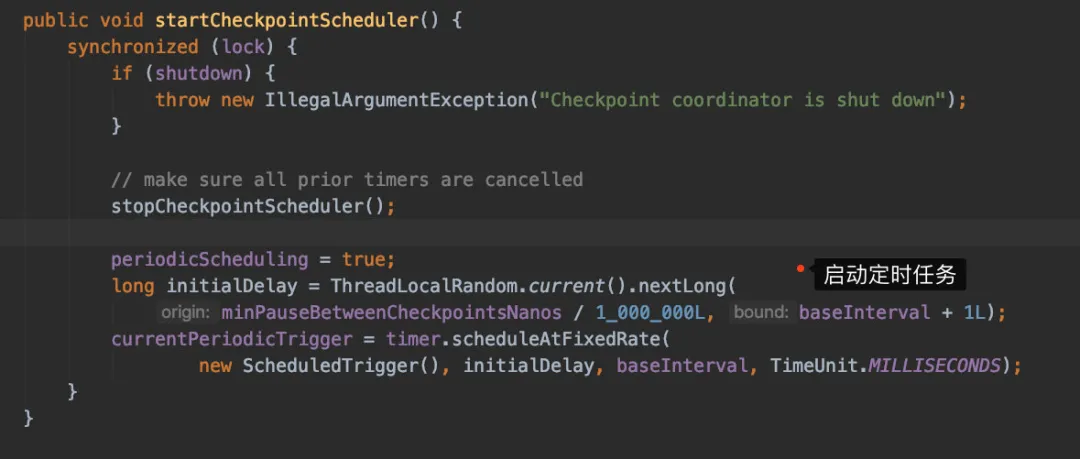

当Job启动的时候，又简单看看startCheckpointScheduler()里边究竟做了些什么操作：
Flink的CheckPoint机制 - 图11
它会启动一个定时任务，具体看看定时任务具体做了些什么ScheduledTrigger，然后看到比较重要的方法：triggerCheckpoint()
这块代码的逻辑有点多，简单来总结一下

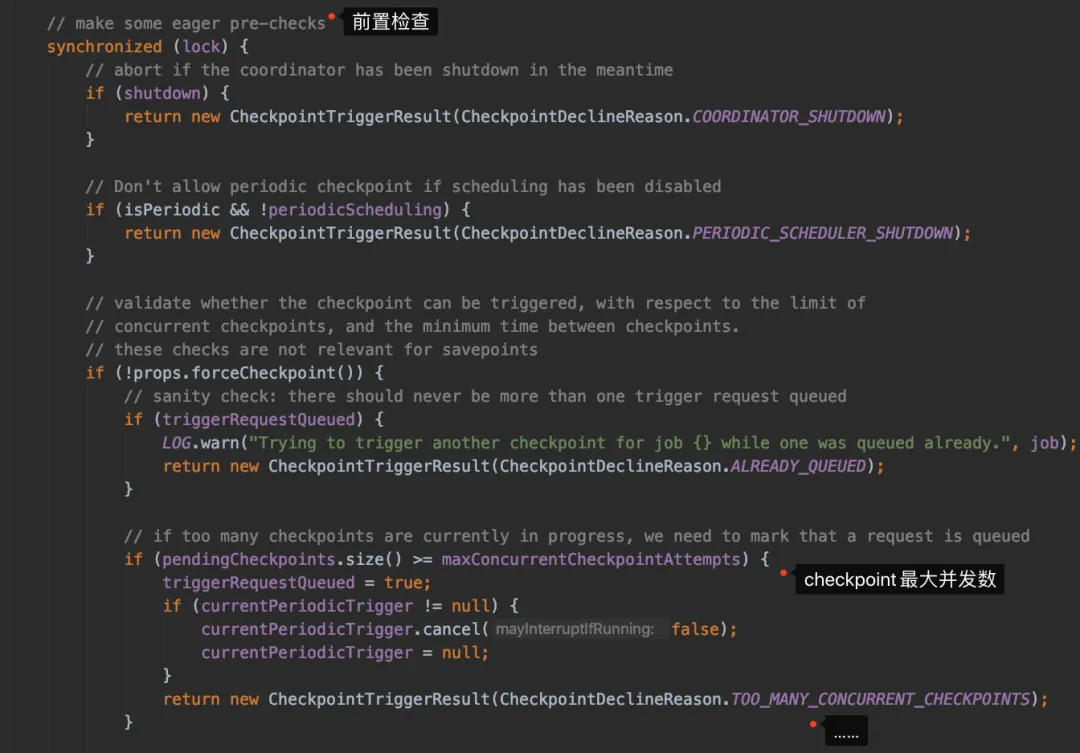

  1. 前置检查（是否可以触发checkpoint，距离上一次checkpoint的间隔时间是否符合…)
  2. 检查是否所有的需要做checkpoint的Task都处于running状态

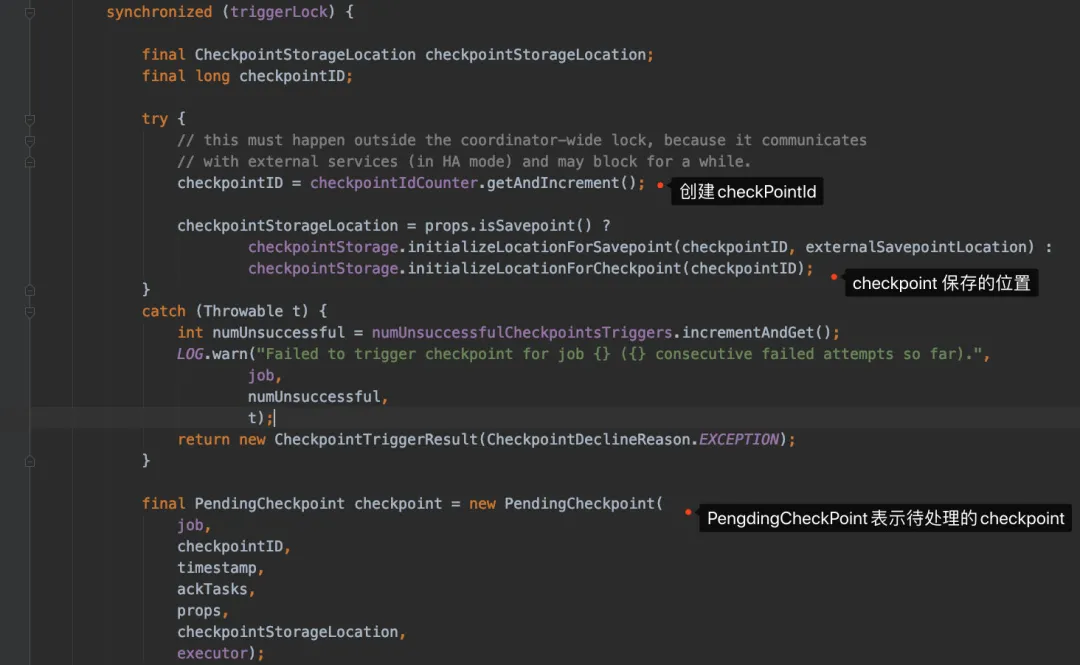

  3. 生成checkpointId，然后生成PendingCheckpoint对象来代表待处理的检查点

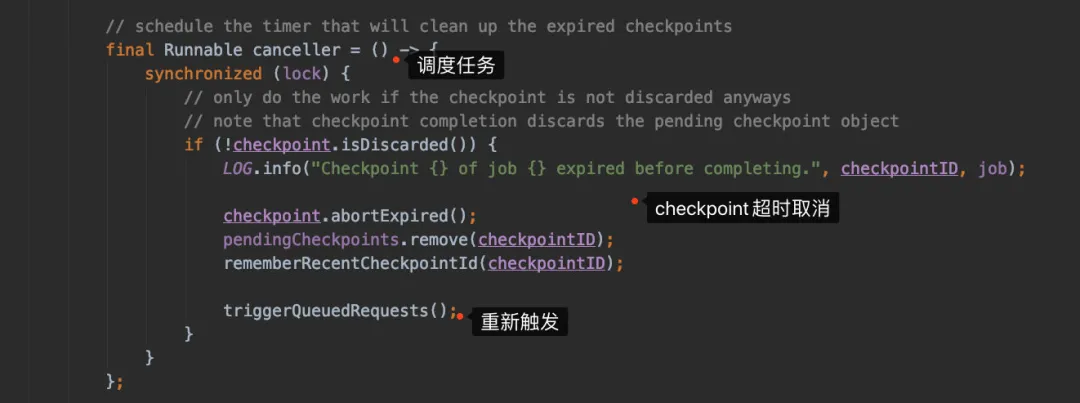

  4. 注册一个定时任务，如果checkpoint超时后取消checkpoint

Flink的CheckPoint机制 - 图12

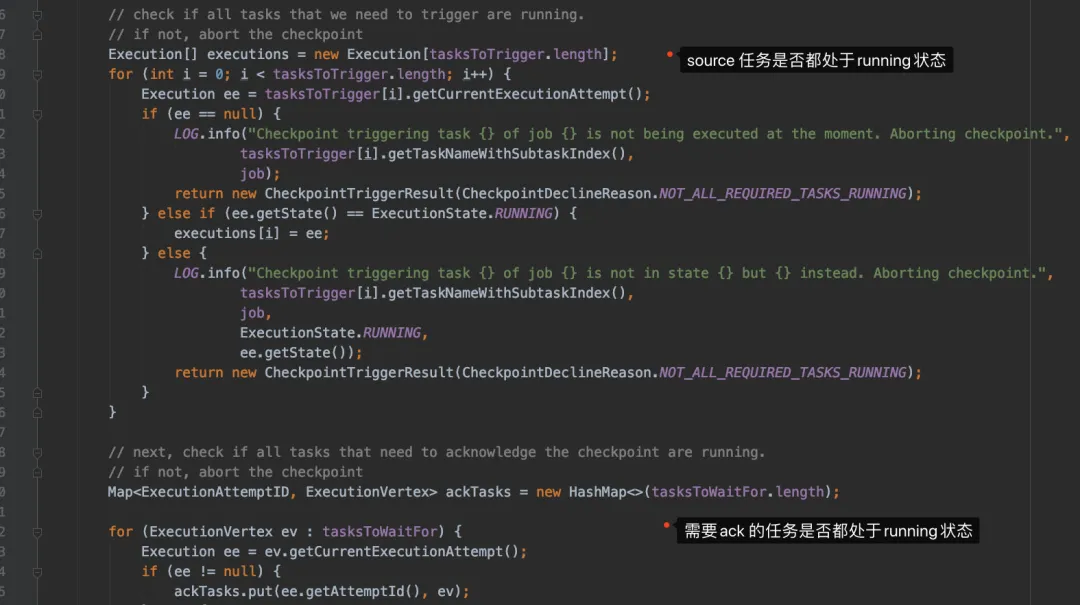

注：检查task的任务状态时，只会把source的task封装给进Execution[]数组
Flink的CheckPoint机制 - 图13
Flink的CheckPoint机制 - 图14
Flink的CheckPoint机制 - 图15

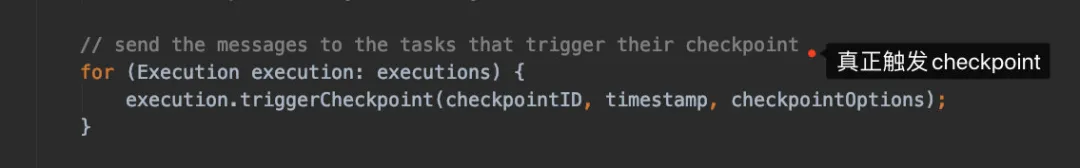

Flink的CheckPoint机制 - 图16

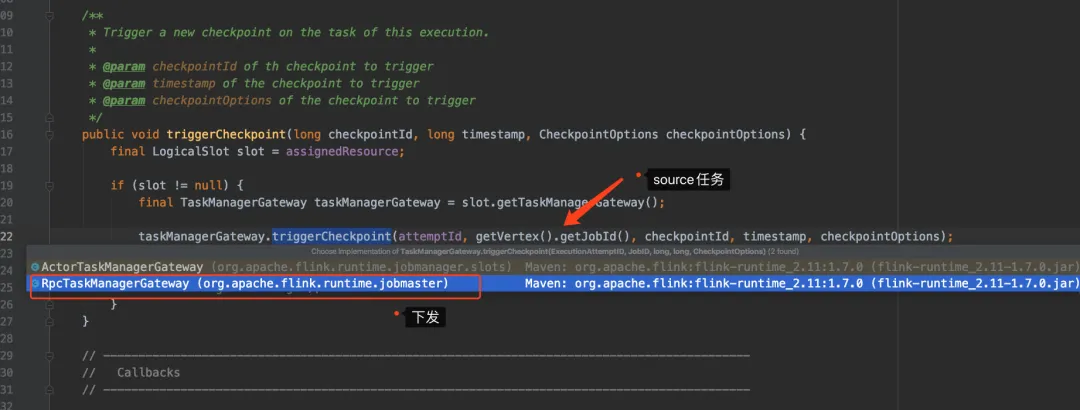

JobManager则只会发给source的task发送checkpoint
Flink的CheckPoint机制 - 图17

JobManager发送总结

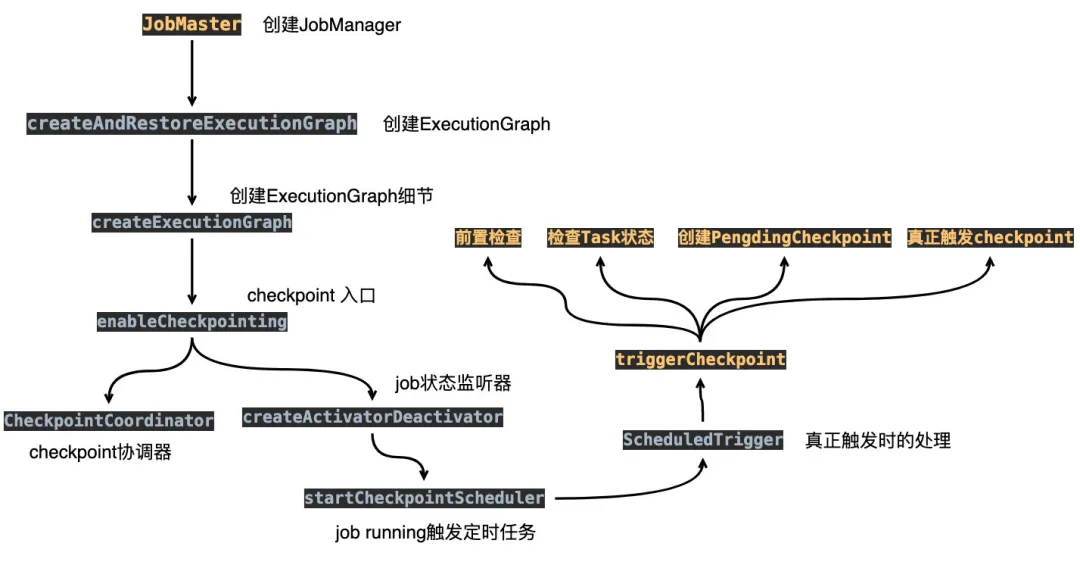

贴的图有点多，最后再来简单总结一波，顺便画个流程图，就会发现还是比较清晰的。

  1. JobManager 收到client提交的JobGraph
  2. JobManger 需要通过JobGraph生成ExecutionGraph
  3. 在生成ExcutionGraph的过程中实际上就会触发checkpoint的逻辑
    1. 定时任务会前置检查（其实就是实际上配置的各种参数是否符合）
    2. 判断checkpoint相关的task是否都是running状态，将source的任务封装到Execution数组中
    3. 创建checkpointID/checkpointStorageLocation(checkpoint保存的地方)/PendingCheckpoint（待处理的checkpoint）
    4. 创建定时任务（如果当checkpoint超时，会将相关状态清除，重新触发）
    5. 真正触发checkPoint给TaskManager(只会发给source的task)
    6. 找出所有source和需要ack的Task
    7. 创建checkpointCoordinator 协调器
    8. 创建CheckpointCoordinatorDeActivator监听器，监听Job状态的变更
    9. 当Job启动时，会触发ScheduledTrigger 定时任务

Flink的CheckPoint机制 - 图18

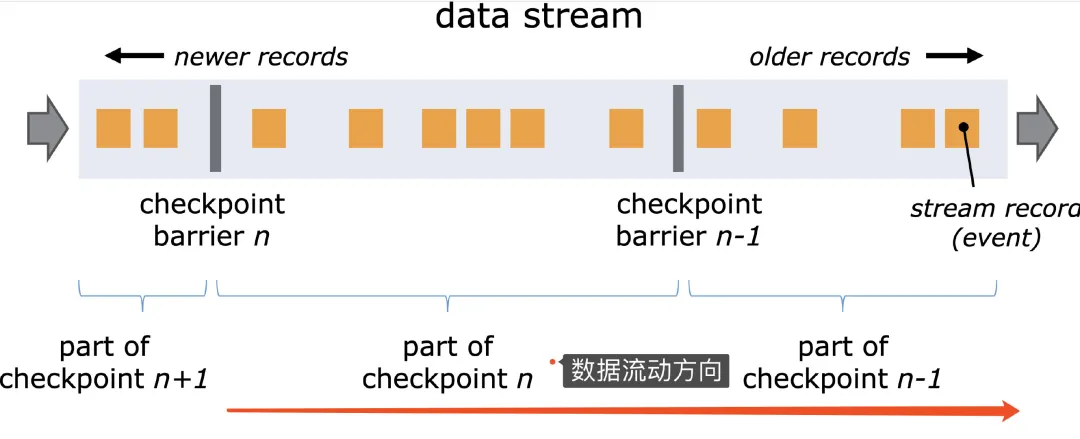

Flink的CheckPoint机制 - 图19

TaskManager（source Task接收）

前面提到了，JobManager 在生成ExcutionGraph时，会给所有的source 任务发送checkpoint，那么source收到barrier又是怎么处理的呢？会到TaskExecutor这里进行处理。

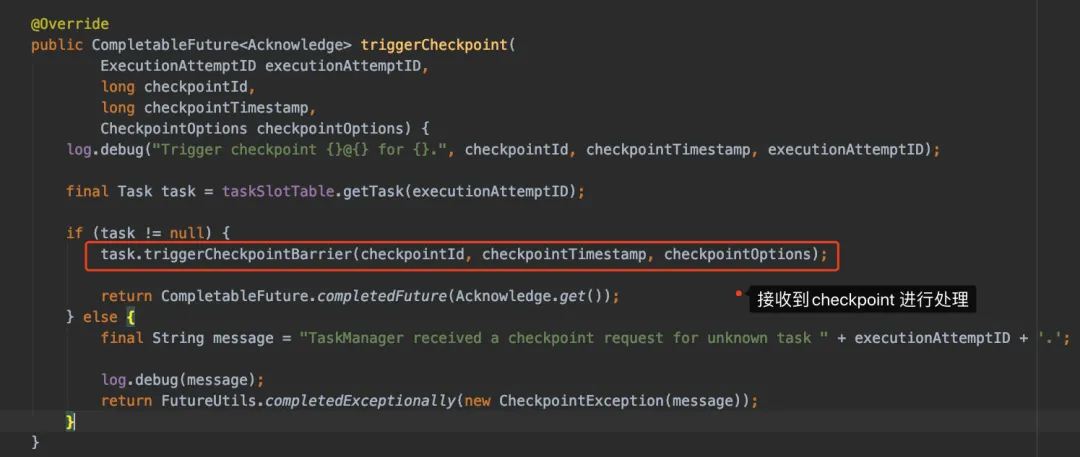

TaskExecutor有个triggerCheckpoint()方法对接收到的checkpoint进行处理：
Flink的CheckPoint机制 - 图20

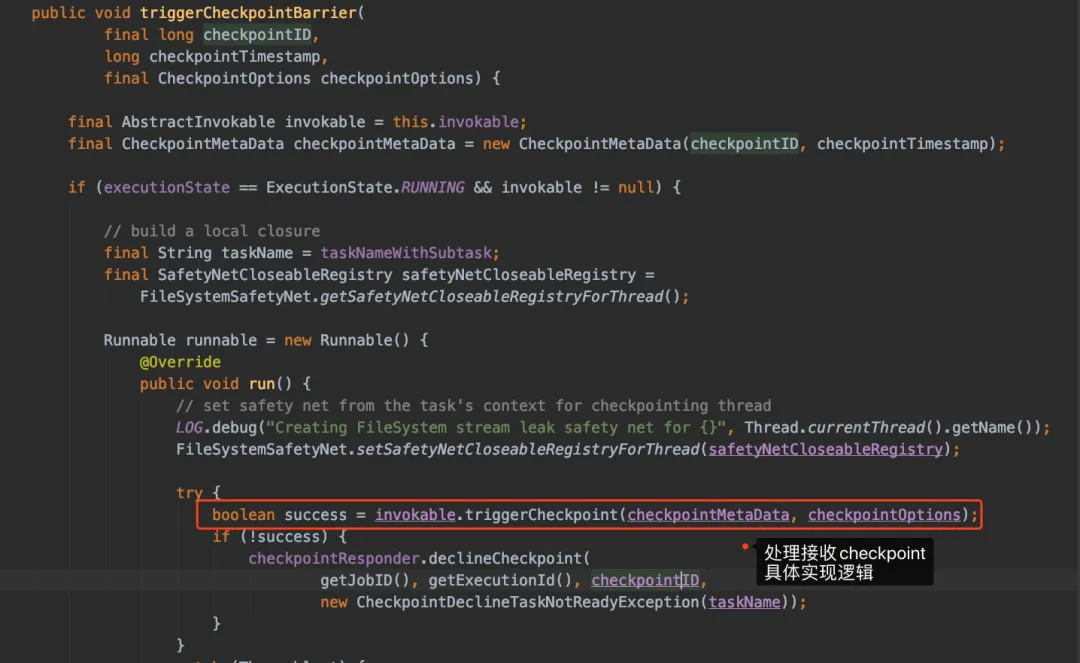

进入triggerCheckpointBarrier()看看：
Flink的CheckPoint机制 - 图21

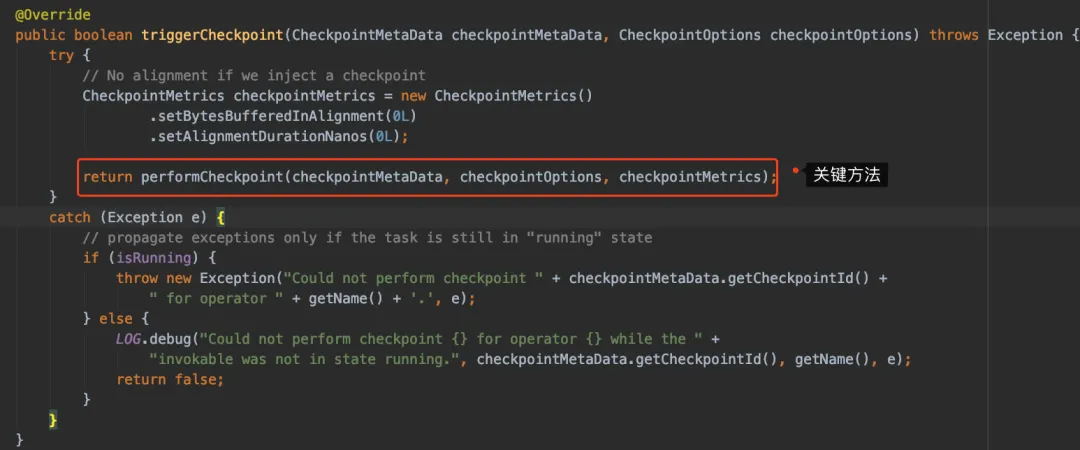

再想点进去triggerCheckpoint()看实现时，会发现走到performCheckpoint()这个方法上：
Flink的CheckPoint机制 - 图22
从实现的注释可以很方便看出方法大概做了什么：
Flink的CheckPoint机制 - 图23
这块先在这里放着，知道Source的任务接收到Checkpoint会广播到下游，然后会做快照处理就好。
下面看看非Source 的任务接收到checkpoint是怎么处理的。

TaskManager（非source Task接收）

其实可以看到在Flink接收数据用的是InputGate，所以还是回到org.apache.flink.streaming.runtime.io.StreamInputProcessor#processInput这个方法上
随后定位到处理数据的逻辑：

final BufferOrEvent bufferOrEvent = barrierHandler.getNextNonBlocked();

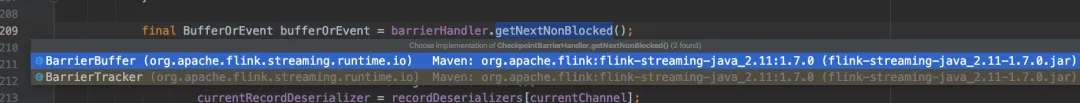

想点击进去，发现有两个实现类：

  • BarrierBuffer
  • BarrierTracker

Flink的CheckPoint机制 - 图24
这两个实现类其实就是对应着AT_LEAST_ONCE 和EXACTLY_ONCE这两种模式。

/**
 * The BarrierTracker keeps track of what checkpoint barriers have been received from
 * which input channels. Once it has observed all checkpoint barriers for a checkpoint ID,
 * it notifies its listener of a completed checkpoint.
 *
 * <p>Unlike the {@link BarrierBuffer}, the BarrierTracker does not block the input
 * channels that have sent barriers, so it cannot be used to gain "exactly-once" processing
 * guarantees. It can, however, be used to gain "at least once" processing guarantees.
 *
 * <p>NOTE: This implementation strictly assumes that newer checkpoints have higher checkpoint IDs.
 */

/**
 * The barrier buffer is {@link CheckpointBarrierHandler} that blocks inputs with barriers until
 * all inputs have received the barrier for a given checkpoint.
 *
 * <p>To avoid back-pressuring the input streams (which may cause distributed deadlocks), the
 * BarrierBuffer continues receiving buffers from the blocked channels and stores them internally until
 * the blocks are released.
 */

简单翻译下就是：

  • BarrierTracker是at least once模式，只要inputChannel接收到barrier，就直接通知完成处理checkpoint
  • BarrierBuffer是exactly-once模式，当所有的inputChannel接收到barrier才通知完成处理checkpoint，如果有的inputChannel还没接收到barrier，那已接收到barrier的inputChannel会读数据到缓存中，直到所有的inputChannel都接收到barrier，这有可能会造成反压。

说白了，就是BarrierBuffer会有对齐barrier的处理。
这里又提到exactly-once和at least once了。在文章开头也说过Flink是可以实现exactly-once的，含义就是：状态只持久化一次到最终的存储介质中（本地数据库/HDFS)。
在这里还是画个图和举个例子配合BarrierBuffer/BarrierTracker来解释一下。

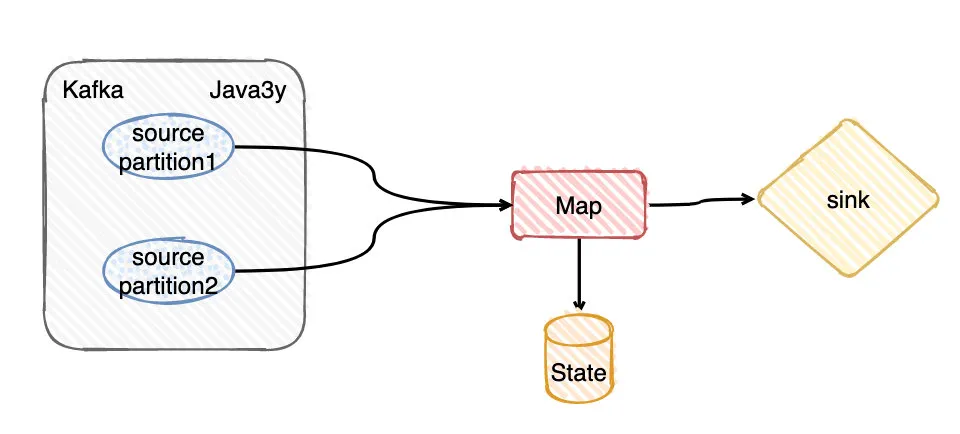

现在有一个Topic，假定这个Topic有两个分区partition（又或者可以理解设置消费的并行度是2）。现在要拉取Kafka这两个分区的数据，由算子Map进行消费转换，期间在转化的时候可能会存储些信息到State(Flink提供的存储，就当做是会存到HDFS上就好了)，最终输出到Sink。
Flink的CheckPoint机制 - 图25
从上面的知识点应该可以知道， 在Flink做checkpoint的时候JobManager往每个Source任务（简单对应图上的两个paritiion） 发送checkpointId，然后做快照存储。

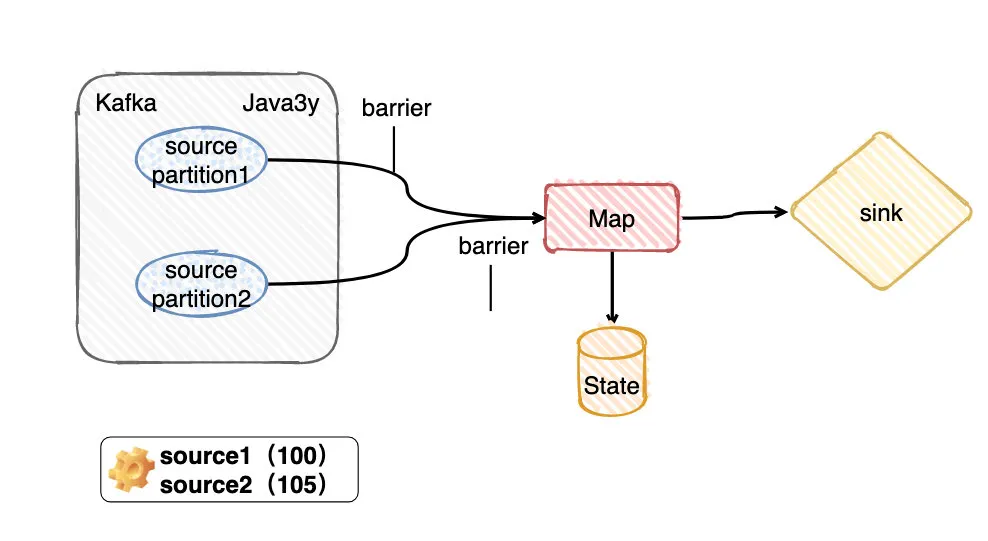

显然，source任务存储最主要的内容就是消费分区的offset嘛。比如现在source 1的offerset是100，而source2的offset是105。
Flink的CheckPoint机制 - 图26
目前看来source2的数据会比source1的数据先到达Map

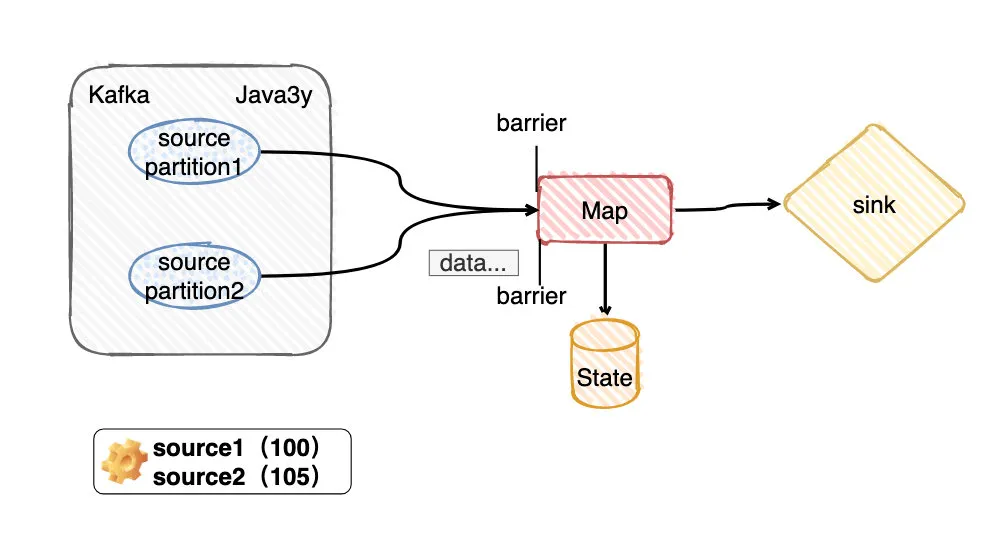

假定用的是BarrierBuffer exactly-once模式，那么source2的barrier到达Map算子的后，source2之后的数据只能停下来，放到buffer上，不做处理。等source1 的barrier来了以后，再真正处理source2放在buffer的数据。
这就是所谓的barrier对齐
Flink的CheckPoint机制 - 图27
假定用的是BarrierTracker at least once模式，那么source2的barrier到达Map算子的后，source2之后的数据不会停下来等待source1，后面的数据会继续处理。
Flink的CheckPoint机制 - 图28
现在问题就来了，那对不对齐的区别是什么呢？
依照上面图的的运行状态（无论是BarrierTracker at least once模式还是BarrierBuffer exactly-once模式），现在checkpoint都没做，因为source1的barrier还没到sink端呢。现在Flink挂了，那显然会重新拉取source 1的offerset是小于100，而source2的offset是小于105的数据，State的最终信息也不会保存。
Flink的CheckPoint机制 - 图29
checkpoint从没做过的时候，对数据不会产生任何的影响（所以这里在Flink的内部是没啥区别的）
而假设现在是BarrierTracker at least once模式，没有任何问题，程序继续执行。现在source1的barrier也走到了slink，最后完成了一次checkpoint。
Flink的CheckPoint机制 - 图30
由于source2的barrier比source1的barrier要快，那么source1所处理的State的数据实际是包括offset>105的数据的，自然Flink保存的时候也会把这部分保存进去。
程序继续运行，刚好保存完checkpoint后，此时系统出了问题，挂了。因为checkpoint已经做完了，所以Flink会从source 1的offerset是100，而source2的offset是105重新消费。
但是，由于是BarrierTracker at least once模式，所以State里边的保存状态实际上有过source2的offset 大于105 的记录了。那source2重新从offset是105开始消费，那就是会重复消费！

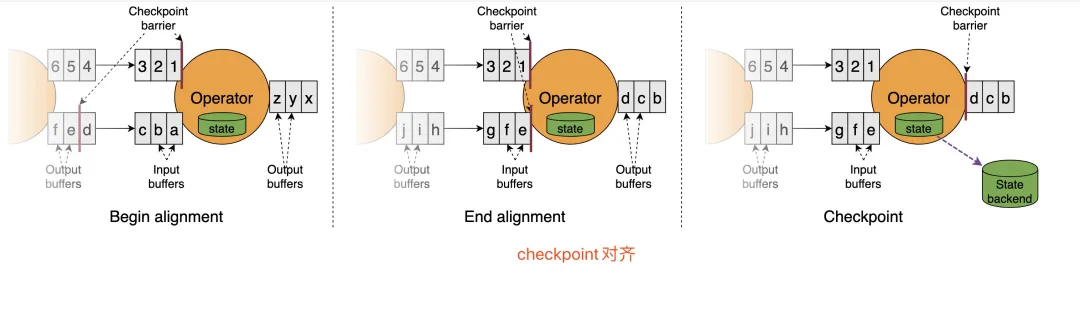

Flink的CheckPoint机制 - 图31

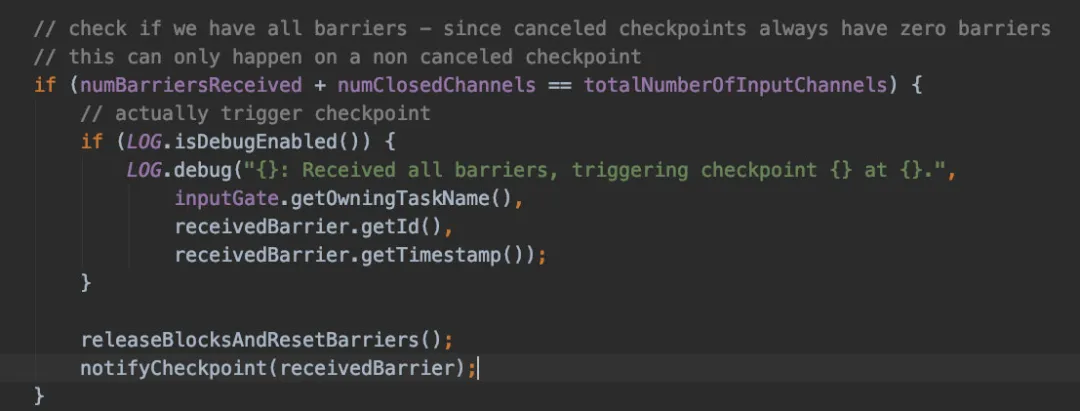

理解了上面所讲的话，那再看BarrierBuffer exactly-once模式应该就不难理解了
Flink的CheckPoint机制 - 图32

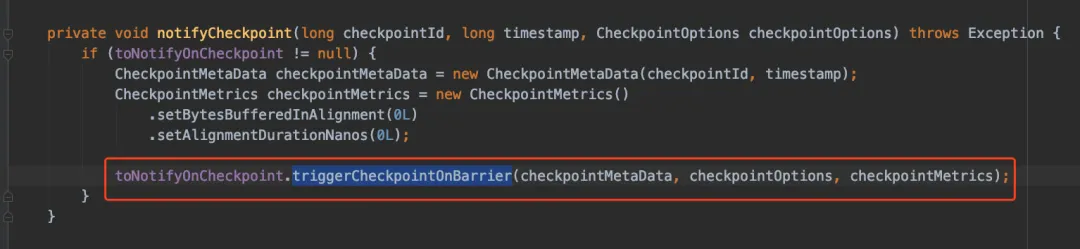

无论是BarrierTracker还是BarrierBuffer也好，在处理checkpoint的时候都需要调用notifyCheckpoint() 方法，而notifyCheckpoint()方法最终调用的是triggerCheckpointOnBarrier
Flink的CheckPoint机制 - 图33

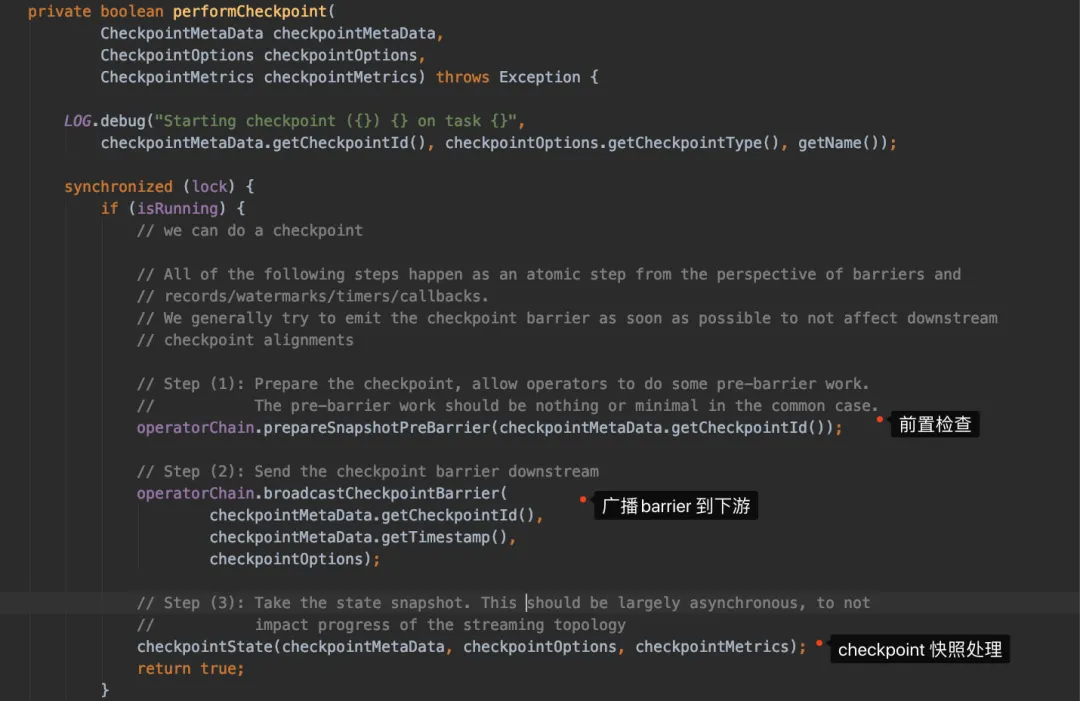

triggerCheckpointOnBarrier()最终还是会调用performCheckpoint()方法，所以无论是source接收到checkpoint还是operator接收到checkpoint，最终还是会调用performCheckpoint()方法。
Flink的CheckPoint机制 - 图34

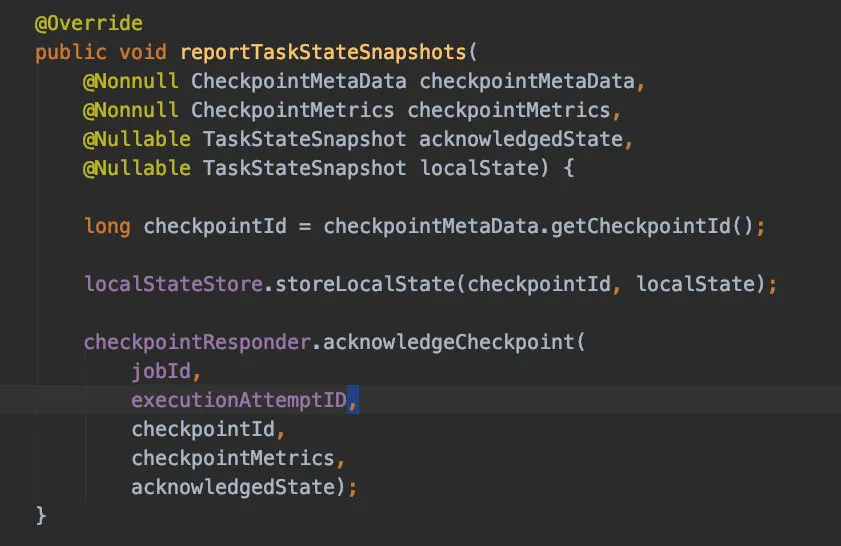

大家有兴趣可以进去checkpointState()方法里边详细看看，里边会对State状态信息进行写入，完成后上报给TaskManager
Flink的CheckPoint机制 - 图35

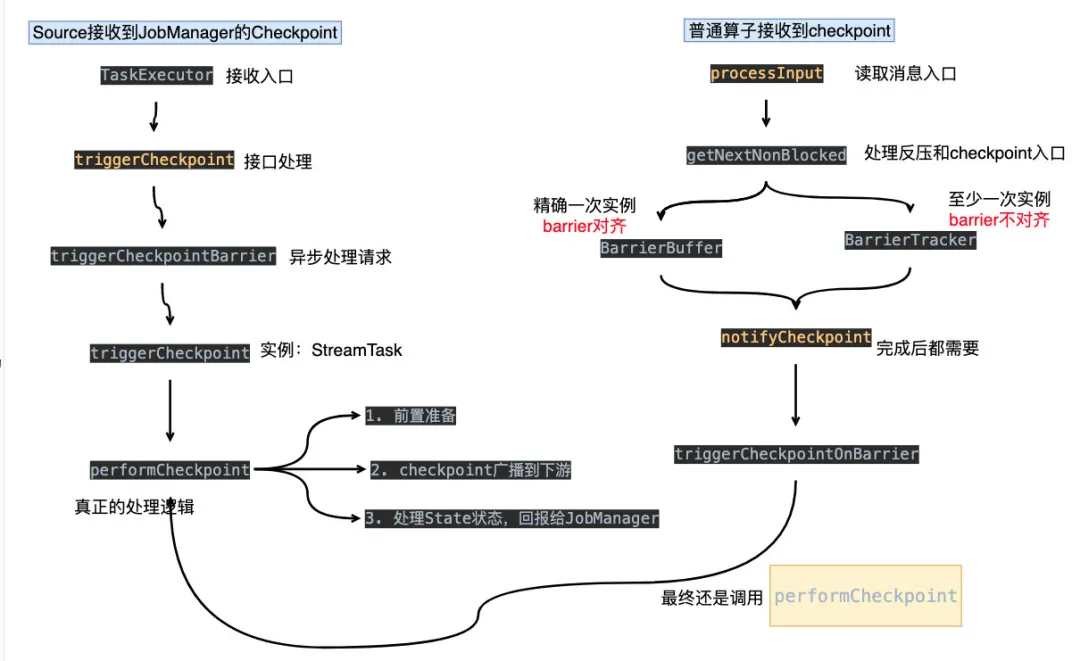

TaskManager总结

Flink的CheckPoint机制 - 图36

  • TaskExecutor接收到JobManager下发的checkpoint，由triggerCheckpoint方法进行处理
    • triggerCheckpoint方法最终会调用org.apache.flink.streaming.runtime.tasks.StreamTask#triggerCheckpoint，而最主要的就是performCheckpoint方法
    • performCheckpoint方法会对checkpoint做前置处理，barrier广播到下游，处理State状态做快照，最后回到成功消息给JobManager
  • 普通算子由org.apache.flink.streaming.runtime.io.StreamInputProcessor#processInput这个方法读取数据，具体处理逻辑在getNextNonBlocked方法上。
    • 该方法有两个实例，分别是BarrierBuffer和BarrierTracker，这两个实例对应着checkpoint不同的模式（至少一次和精确一次）。精确一次需要对barrier对齐，有可能导致反压的情况
    • 最后处理完，会调用notifyCheckpoint方法，实际上还是会调performCheckpoint方法

所以说，最终处理checkpoint的逻辑是一致的，只是会source会直接通过TaskExecutor处理，而普通算子会根据不同的配置在接收到后有不同的实例处理：BarrierTracker/BarrierBuffer。

JobManager接收回应

前面提到了，无论是source还是普通算子，都会调用performCheckpoint方法进行处理。

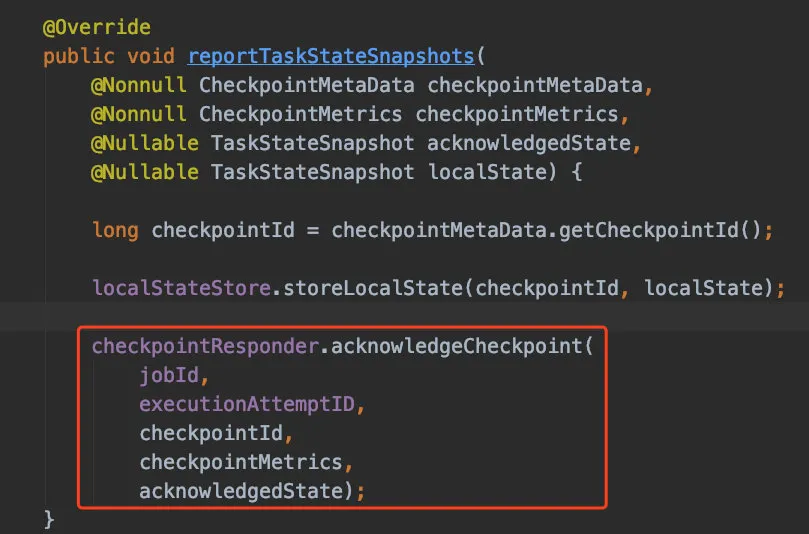

performCheckpoint方法里边处理完State快照的逻辑，会调用reportCompletedSnapshotStates告诉JobManager快照已经处理完了。
reportCompletedSnapshotStates方法里边又会调用acknowledgeCheckpoint方法通过RPC去通知JobManager
Flink的CheckPoint机制 - 图37

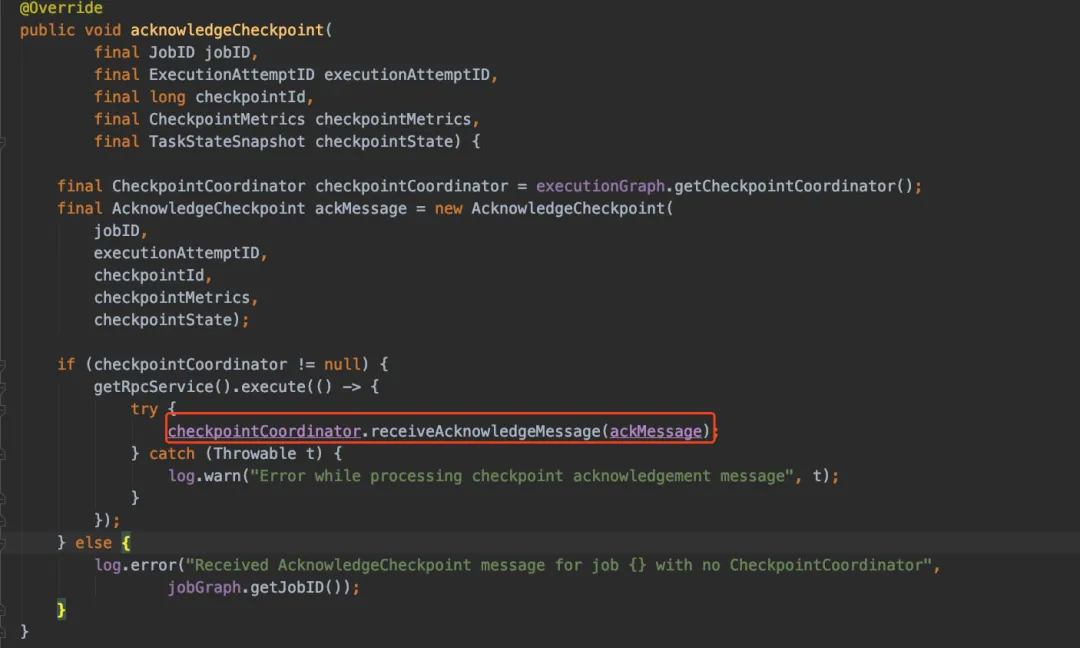

兜兜转转，最后还是会回到checkpointCoordinator上，调用receiveAcknowledgeMessage进行处理
Flink的CheckPoint机制 - 图38

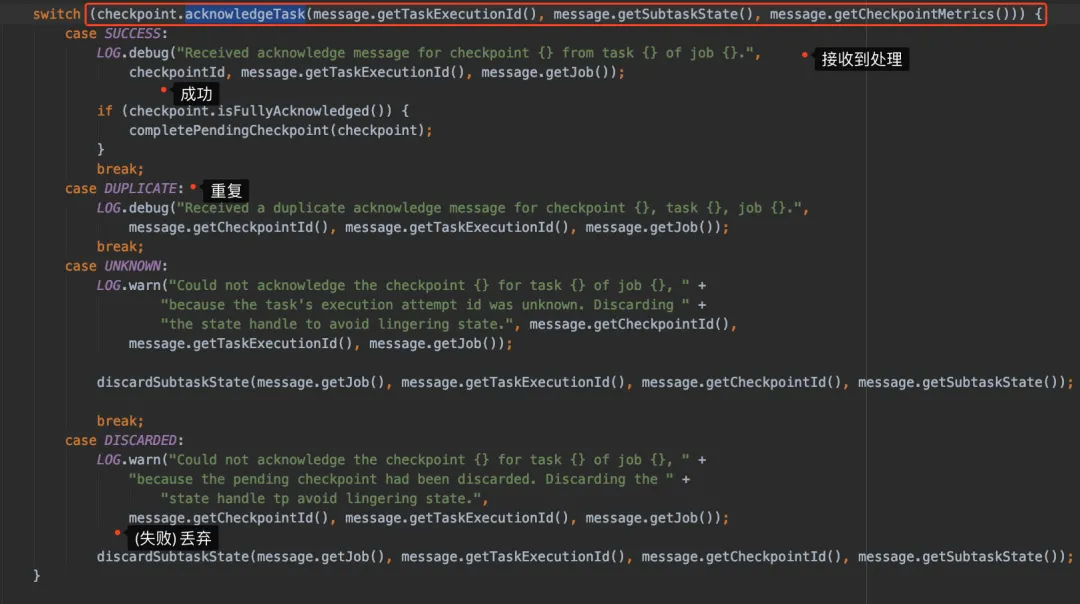

进入到receiveAcknowledgeMessage上，主要就是下面图的逻辑：处理完返回不同的状态，根据不同的状态进行处理
Flink的CheckPoint机制 - 图39
主要看的其实就是acknowledgeTask方法里边做了些什么。
在 PendingCheckpoint维护了两个Map：

//  已经接收到 Ack 的算子的状态句柄
private final Map<OperatorID, OperatorState> operatorStates;

// 需要 Ack 但还没有接收到的 Task
private final Map<ExecutionAttemptID, ExecutionVertex> notYetAcknowledgedTasks;

然后进去acknowledgeTask简单了解一下可以发现就是在处理operatorStates和notYetAcknowledgedTasks

synchronized (lock) {
    if (discarded) {
        return TaskAcknowledgeResult.DISCARDED;
    }

    // 接收到Task了，从notYetAcknowledgedTasks移除
    final ExecutionVertex vertex = notYetAcknowledgedTasks.remove(executionAttemptId);

    if (vertex == null) {
        if (acknowledgedTasks.contains(executionAttemptId)) {
            return TaskAcknowledgeResult.DUPLICATE;
        } else {
            return TaskAcknowledgeResult.UNKNOWN;
        }
    } else {
        acknowledgedTasks.add(executionAttemptId);
    }


    // ...
    if (operatorSubtaskStates != null) {
        for (OperatorID operatorID : operatorIDs) {

            // ...
            OperatorState operatorState = operatorStates.get(operatorID);
            // 新来的operatorID，添加到operatorStates
            if (operatorState == null) {
                operatorState = new OperatorState(
                    operatorID,
                    vertex.getTotalNumberOfParallelSubtasks(),
                    vertex.getMaxParallelism());
                operatorStates.put(operatorID, operatorState);
            }
            //....
        }
    }

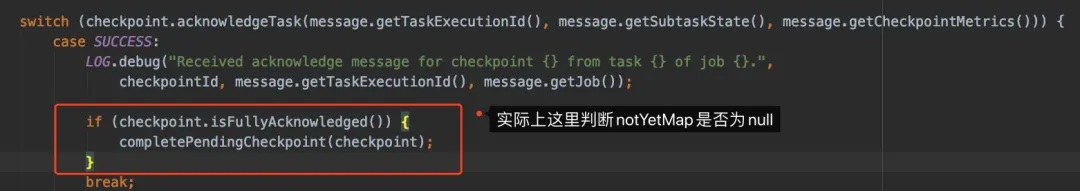

等到所有的Task都到齐以后，就会调用isFullyAcknowledged进行处理。
Flink的CheckPoint机制 - 图40

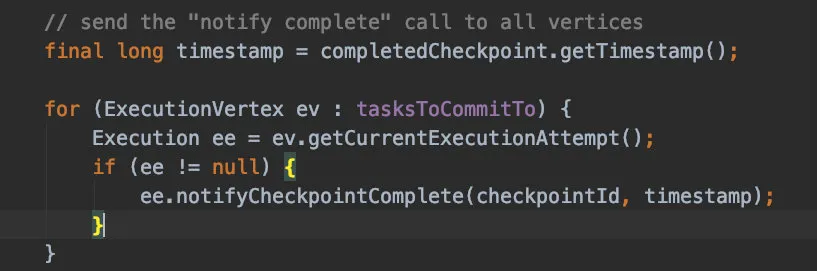

最后调用completedCheckpoint = pendingCheckpoint.finalizeCheckpoint();来实现最终的存储，所有完毕以后会通知所有的Task 现在checkpoint已经完成了。
Flink的CheckPoint机制 - 图41

最后

看了下Checkpoint，很多细节也没去深入，可以大概了解到Checkpoint的实现过程。

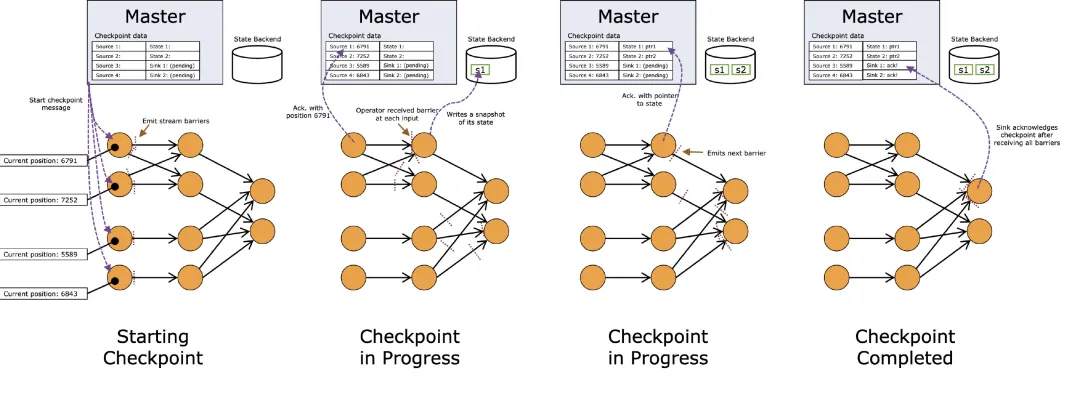

最后再来看看官网的图，看完应该大概就能看得懂了：
Flink的CheckPoint机制 - 图42
或许现在还没用到Flink，但等真正去用Flink的时候，checkpoint是肯定需要的。
