一、 实验目的

理解DHCP协议的作用，理解DHCP服务器的配置。
对Windows server 2003进行DHCP应用服务配置，使其具备提供DHCP服务的功能。
理解VMware 虚拟网络提供的DHCP服务。

二、 预习要求

  1. 了解虚拟机软件，重点了解软件VMware workstation的安装和使用；
    2. 了解一种操作系统的安装方法；
    3. 了解网络操作系统的配置；

    三、 实验内容

    1) 理解VMware workstation中虚拟网络的概念和配置；
    2) 在Windows 2003 server配置基本DHCP服务。
    3) 理解VMware 虚拟网络提供的DHCP服务；

    四、 实验步骤

    （1）搭建实验环境
    将2003和XP的网络适配器都指定为VMnet2。
    （2）配置DCHP服务

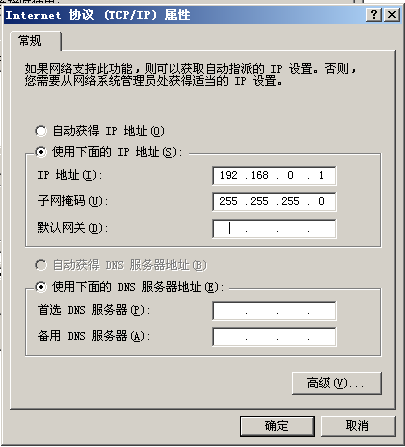

    首先为win2003的网卡设定IP地址为“192.168.0.1”。

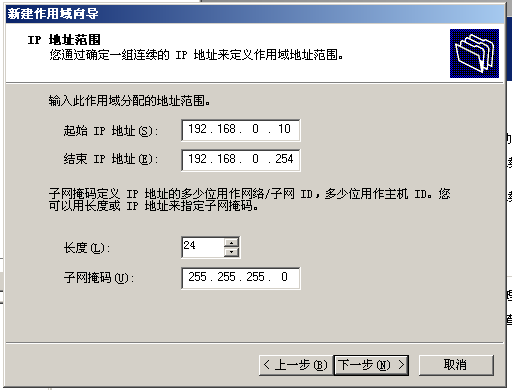

    配置作用域。

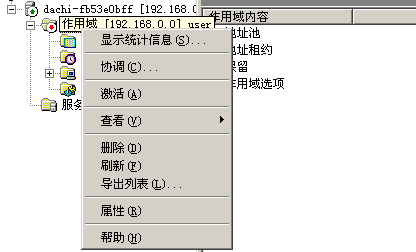

    激活作用域。
    （3）验证DHCP服务

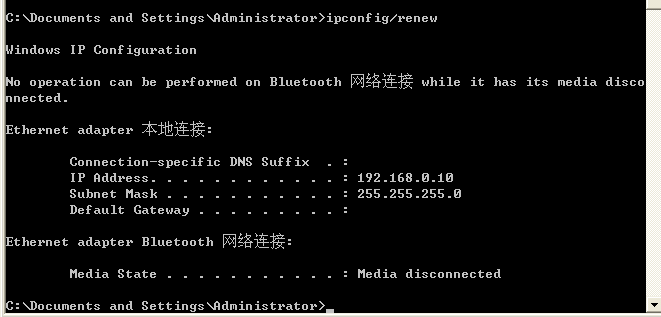

    配置好服务器的DHCP服务以后，如果winxp的网卡已经配置为“动态获取IP地址”，则在winxp上运行cmd命令，然后运行ipconfig/renew命令重新向DHCP服务器请求并获取新的IP地址。
    （4）Host-Only
    可以看出由本地计算机上的VMnet1网卡指派地址。

    五、问题与思考

  2. DNS协议、DHCP协议、NAT协议、默认网关分别有什么作用？在配置DHCP服务的时候，何时需要配置DNS和默认网关，何时无需配置它们？

DNS用于域名解析，只需要记住主机名而不用记住其IP地址，更加便捷。
DHCP协议用于分发IP地址。
NAT协议用于把私有IP转为公共IP。
默认网关用于当数据包不能直接发送给对方时，就把数据包发送给默认网关，默认网关相当于默认路由器。
当计算机需要与其他IP网络通信时，需要配置。

  1. 如果你寝室有无线路由器，你可以通过web访问并配置路由器。进入配置页面后，你看一下，里面是否有很多我们学过的内容？你会发现，无线路由器不仅仅是一个路由器，实际是一台安装有很多软件的小计算机，它里面可以设定很多东西，例如：DHCP服务、MAC地址屏蔽、IP路由、MAC与IP地址的绑定、流量监控与分析、数据加密、数据链路层传输参数配置等等。把你看到的、理解的东西写在实验报告上。

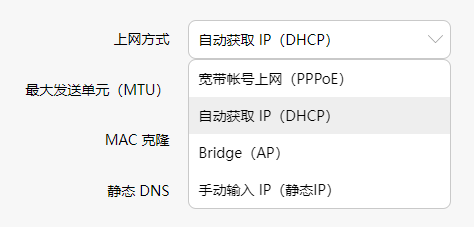

上网方式设置，可以看到DHCP协议、桥接模式，拨号上网等。

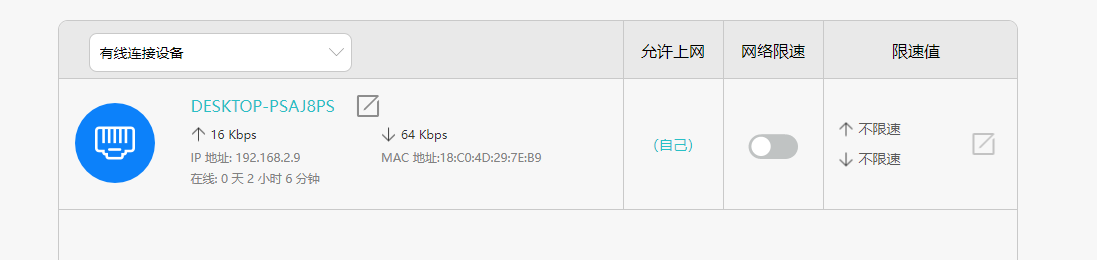

可以看到IP地址与MAC地址的绑定以及实时流量。

  1. Router>enable
  2. Router#conf t
  3. Router(config)#interface fastethernet0/0
  4. Router(config-if)#ip address 48.5.0.1 255.255.0.0
  5. Router(config-if)#no shutdown
  6. Router(config-if)#exit
  7. Router(config)#interface FastEthernet0/1
  8. Router(config-if)#ip address 48.4.0.1 255.255.0.0
  9. Router(config-if)#no shutdown
  10. Router(config-if)#exit
  11. Router(config)#ip route 48.3.0.0 255.255.0.0 48.4.0.3
  12. Router(config)#ip route 48.2.0.0 255.255.0.0 48.4.0.3
  13. Router(config)#ip route 48.1.0.0 255.255.0.0 48.4.0.3
