一、实验目的

在虚拟服务操作环境下进行简单的网络划分，划分两个网段，但是两个网段之间不开通直接路由。架设代理服务器，并通过代理服务器访问不同网段之间服务器上的服务。通过本实验增强学生对应用层转发的理解。

二、 预习要求

1.掌握基于vmvare的虚拟机配置方法；
2.掌握代理服务器的基本使用方法；
3.安装配置代理服务器软件；

三、实验内容

1) 在你的电脑上同时运行三个虚拟机；
2) 配置各个虚拟机操作系统的IP地址信息；
3) 安装代理服务器软件并进行测试；

四、实验步骤

  1. 配置各虚拟机网卡

Server2003
WINXP-1
WINXP-2

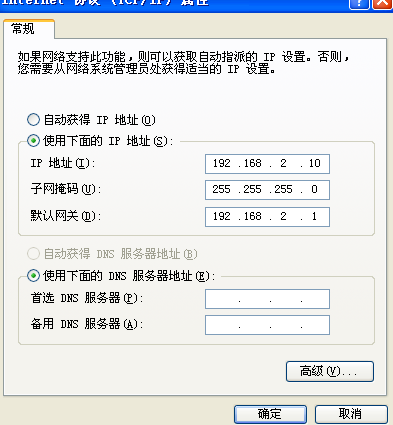

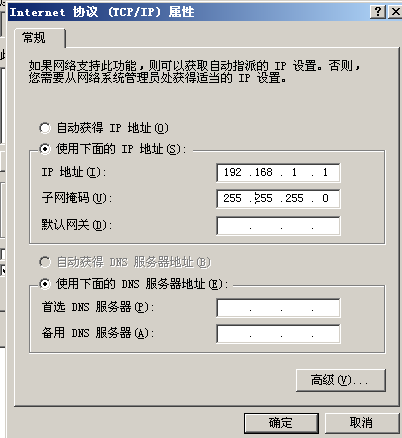

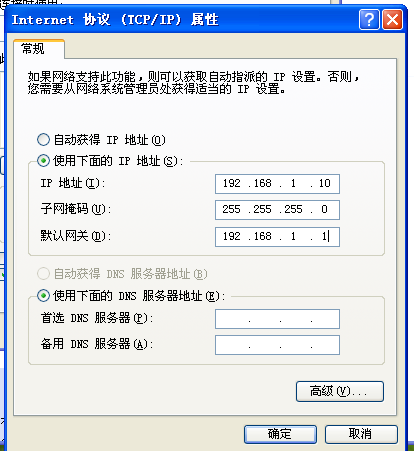

  1. 配置各虚拟机IP

Server2003
VMnet2
VMnet3
WINXP-1
WINXP-2

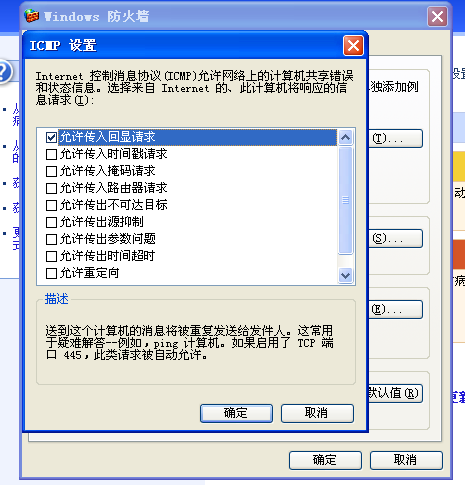

在WINXP-1中开启防火墙

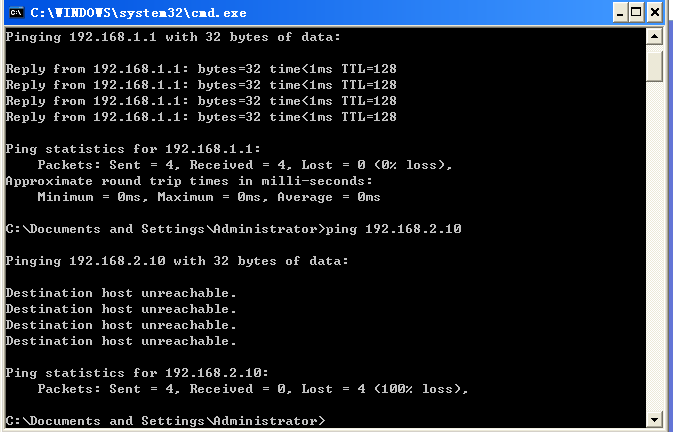

PING测试，可以PING通Server2003，但是不能PING通WINXP-2

  1. 安装Apache

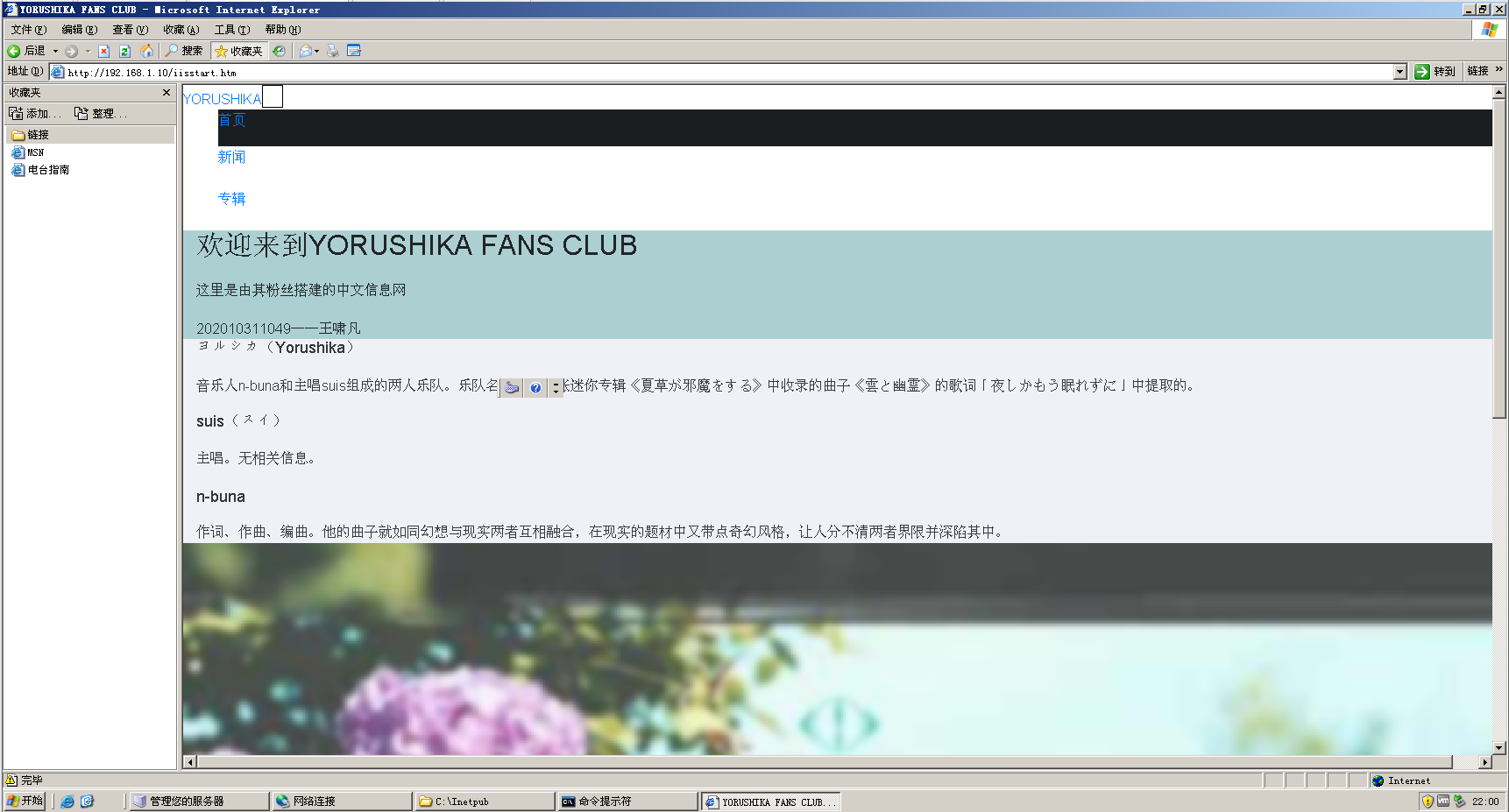

  2. 浏览

正常访问
在WINXP-2上不能访问

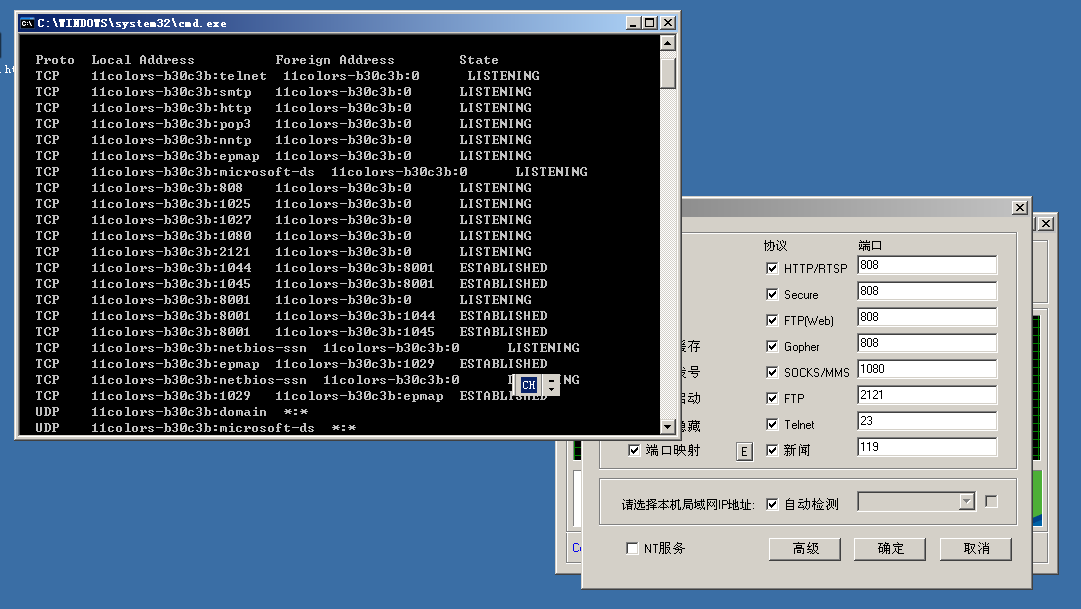

  1. 安装代理软件

安装后代理软件正常打开

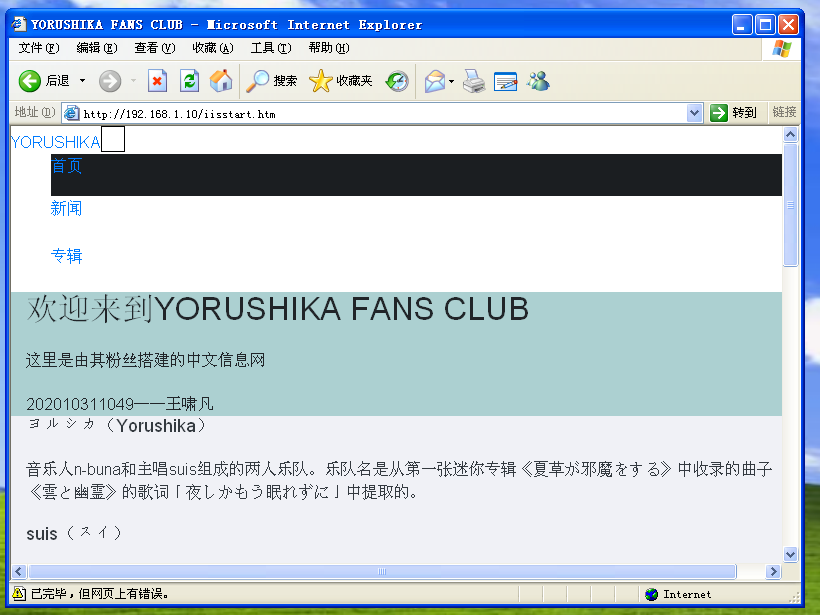

  1. 在WINXP-2中设置代理并访问

正常访问。

五、问题与思考

1、代理服务器方式的通信和路由方式的通信有什么区别？
使用代理服务器，你自己并不直接访问目的网站，而是由代理服务器去访问的。访问的结果直接在发给你。
路由器会把你的数据包直接路由出去。你是自己亲自去访问目的站。目的站接到服务请求，会根据请求做把反馈信息给你，然后通过路由器把返回包发给你。
