一、 实验目的

熟悉CISCO公司的网络仿真软件Packet tracer；并使用该软件进行网络组建和配置仿真，增强学生对网络概念的理解。通过实验使大家掌握常见CISCO设备的操作方法，具备独立组建简单局域网的能力。

二、 预习要求

  1. 理解二层交换的概念；
    2. 熟悉Packet tracer仿真环境的操作方法；
    3. 理解局域网的工作原理；

    三、 实验内容

    1) 安装Packet tracer仿真软件；
    2) 熟悉Packet tracer操作环境；
    3) 按照要求构建二层交换网络；
    4) 在“模拟模式”下，观察数据包的流动和内容。

    四、 实验步骤

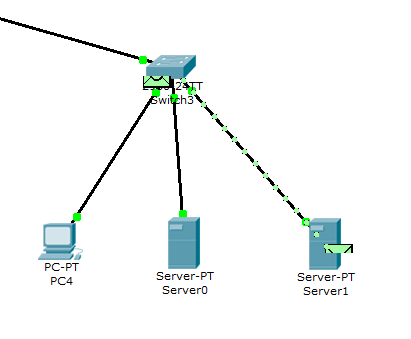

    1. 使用Packet tracer构建一个自己网络


    2. 对网络进行基本配置

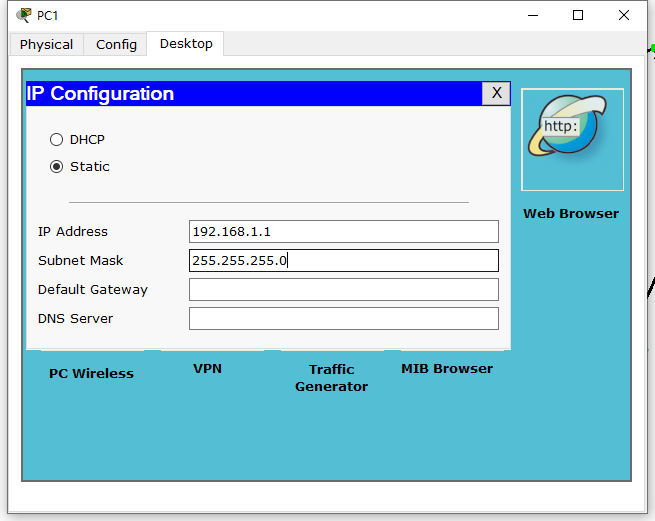

    PC1的IP配置为192.168.1.1，子网掩码255.255.255.0；服务器Server1的IP配置为192.168.1.10，子网掩码255.255.255.0.

    3. 验证PC1与Server1的连通性

    在PC1的Command Prompt中ping 192.168.1.10，可以看到已经互联。

    4. arp -a


    5. arp -d

    可以看到已经被删除

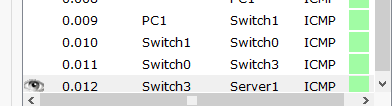

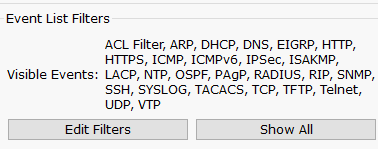

    6. 切换到Simulation

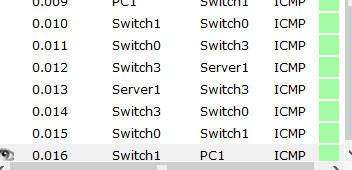

    之后会再进行三次同样的ICMP直线来回传输，最终结果：

    五、问题与思考

    1. 交换机与集线器有什么区别？

    区别：交换机工作在数据链路层，通过MAC地址转发数据；集线器工作在物理层，通过广播的形式转发数据。集线器内部采用了总线型拓扑，在同一时间内必须是单向的，只能维持在半双工模式下；交换机上的两个端口之间的通道是相互独立的，可以实现全双工通信。

    2. 何时会用到arp协议？它有什么作用？

    主机跟其他设备通信时会用到，通信数据包包头都包含以太帧（源MAC、目的MAC地址），ARP协议主要用来查找和记录目的MAC地址的。
    ARP协议的基本功能就是通过目标设备的IP地址，查询目标设备的MAC地址，以保证通信的顺利进行。
