摘录

《大话设计模式》 作者：程杰

面向对象

参考活字印刷：

• 可维护：要改，只需更改要改的位置。
• 可复用：用完一次后，可以在后面继续使用。
• 可扩展：如果要加字，直接往后添加就可以了。
• 灵活性好：可以横排，也可以竖排。

统一建模语言 UML（Unified Modeling Language）

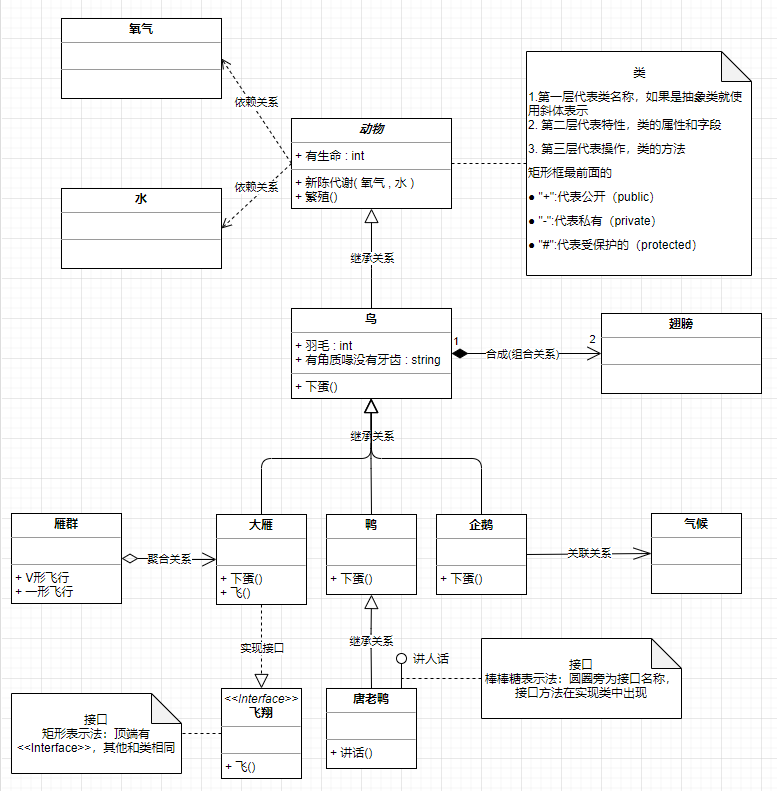

类图

制图工具：draw.io
UML_drawio.xml

类

1. 第一层代表类名称，如果是抽象类就使用斜体表示
2. 第二层代表特性，类的属性和字段
3. 第三层代表操作，类的方法

矩形框最前面的

• “+”:代表公开（public）
• “-“:代表私有（private）
• “#”:代表受保护的（protected）

补充

1. 静态类/方法，名称添加下划线
2. 属性/字段和有返回值的方法可以在最后添加冒号和类型

接口

有2种表示方法：

1. 矩形表示法：顶端有<>，其他和类相同
2. 棒棒糖表示法：圆圈旁为接口名称，接口方法在实现类中出现

1.
2.

继承

空心三角加实线

实现接口

空心三角加虚线

关联

实线箭头

聚合

空心棱形加实线箭头

组合

实心棱形加实线箭头

依赖

虚线箭头

C#实现

    /// <summary>
    /// 氧气
    /// </summary>
    public class Oxygen
    {
    }
    /// <summary>
    /// 水
    /// </summary>
    public class Water
    {
    }
    /// <summary>
    /// 动物
    /// </summary>
    public abstract class Animal
    {
        /// <summary>
        /// 生命
        /// </summary>
        public int Life;
        /// <summary>
        /// 新陈代谢
        /// </summary>
        /// <param name="oxygen">氧气</param>
        /// <param name="water">水</param>
        public void Metabolism(Oxygen oxygen, Water water)
        {
        }
        /// <summary>
        /// 繁殖
        /// </summary>
        public void Reproduction()
        {
        }
    }
    /// <summary>
    /// 鸟
    /// </summary>
    public class Bird : Animal
    {
        /// <summary>
        /// 翅膀
        /// </summary>
        private Wing wing;
        /// <summary>
        /// 羽毛
        /// </summary>
        public int Feather;
        /// <summary>
        /// 描述 有角质喙没有牙齿
        /// </summary>
        public string Describe;
        public Bird()
        {
            wing = new Wing();
        }
        /// <summary>
        /// 下蛋
        /// </summary>
        public virtual void LayEggs()
        {
        }
    }
    /// <summary>
    /// 翅膀
    /// </summary>
    public class Wing
    {
    }
    /// <summary>
    /// 雁群
    /// </summary>
    public class WildGeeseAggregate
    {
        private WildWildGees[] wildWildGees;
        public void VForm_Flight()
        {
        }
        public void OneForm_Flight()
        {
        }
    }
    /// <summary>
    /// 雁
    /// </summary>
    public class WildWildGees : Bird, IFlight
    {
        /// <summary>
        /// 飞
        /// </summary>
        public void Fly()
        {
        }
        /// <summary>
        /// 下蛋
        /// </summary>
        public override void LayEggs()
        {
            base.LayEggs();
        }
    }
    /// <summary>
    /// 鸭
    /// </summary>
    public class Duck : Bird
    {
        /// <summary>
        /// 下蛋
        /// </summary>
        public override void LayEggs()
        {
            base.LayEggs();
        }
    }
    /// <summary>
    /// 企鹅
    /// </summary>
    public class Penguin : Bird
    {
        private Climate climate;
        /// <summary>
        /// 下蛋
        /// </summary>
        public override void LayEggs()
        {
            base.LayEggs();
        }
    }
    /// <summary>
    /// 气候
    /// </summary>
    public class Climate
    {
    }
    /// <summary>
    /// 飞翔
    /// </summary>
    public interface IFlight
    {
        /// <summary>
        /// 飞
        /// </summary>
        void Fly();
    }
    /// <summary>
    /// 说话
    /// </summary>
    public interface ISpeak
    {
        /// <summary>
        /// 说话
        /// </summary>
        void Speak();
    }
    /// <summary>
    /// 唐老鸭
    /// </summary>
    public class DonaldDuck : Duck, ISpeak
    {
        /// <summary>
        /// 说话
        /// </summary>
        public void Speak()
        {
        }
    }
