一、修改默认网桥

  1. 安装brctl软件包

[root@docker ~]# yum -y install bridge-utils

  1. 停止docker服务并移除docker0网桥

[root@docker ~]# systemctl stop docker
[root@docker ~]# ip link set dev docker0 down
[root@docker ~]# brctl delbr docker0
[root@docker ~]# iptables -t nat -F POSTROUTING

  1. 创建自定义网桥

[root@docker ~]# brctl addbr bridge0
[root@docker ~]# ip addr add 192.168.0.0/24 dev bridge0
[root@docker ~]# ip link set dev bridge0 up

  1. 查看网桥信息


  1. 修改配置，设置docker默认使用新的网桥

[root@docker ~]# echo ‘DOCKER_OPTS=”-b=bridge0”‘ >> /etc/sysconfig/docker

  1. 修改systemctl启动配置

[root@docker ~]# vim /lib/systemd/system/docker.service

  1. 重启docker

[root@docker ~]# systemctl daemon-reload
[root@docker ~]# systemctl start docker

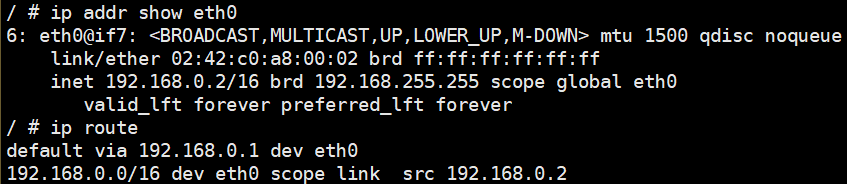

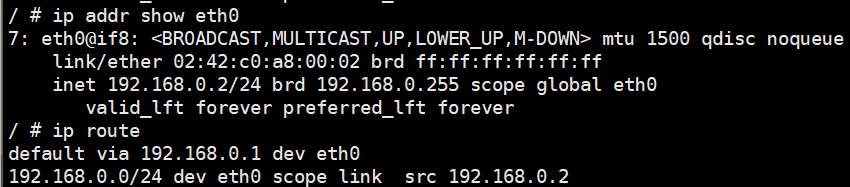

  1. 运行容器，测试效果

[root@docker ~]# docker run -it busybox

二、使用bridge创建自定义网桥

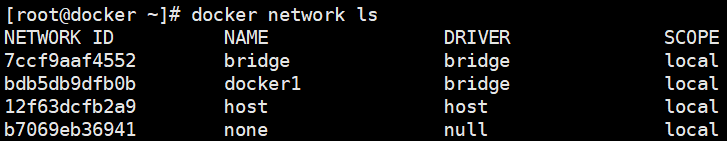

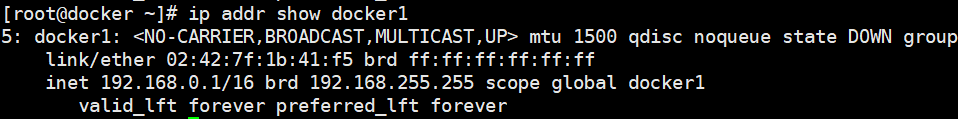

  1. 创建自定义网桥

[root@docker ~]# docker network create docker1 —subnet=192.168.0.0/16 -o com.docker.network.bridge.name=docker1

  • —subnet=192.168.0.0/16：指定IP网段
  • -o com.docker.network.bridge.name=docker1：指定设备名称


  • 运行容器，使用docker1网络

[root@docker ~]# docker run -it —network docker1 busybox

  • 运行容器，指定ip地址

[root@docker ~]# docker run -it —network docker1 —ip 192.168.0.100 busybox

  • 删除自定义网桥

[root@docker ~]# docker network rm docker1

  1. 自定义网桥与默认docker0通信
  • docker 在设计上就是要隔离不同的 netwrok。由于iptables DROP 掉了网桥 docker0 之间双向的流量。只能采取为 容器添加一块docker1的网卡来实现通信

[root@docker docker]# docker network connect docker1 a186189

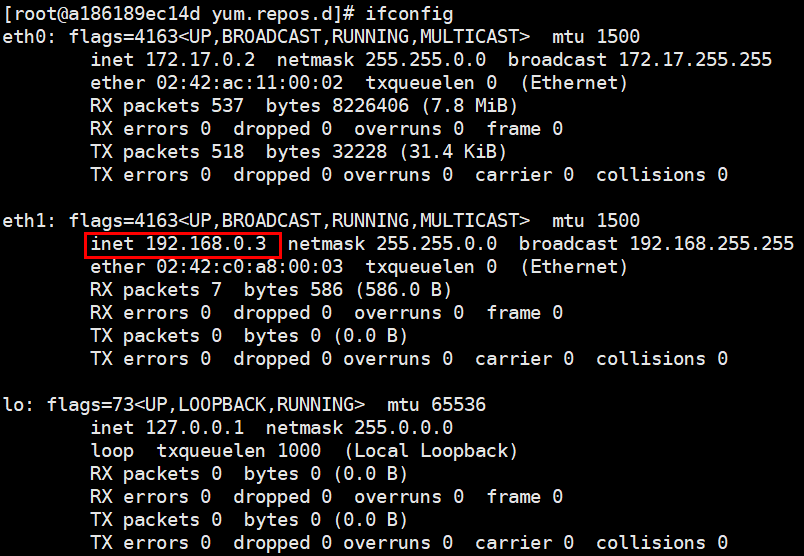

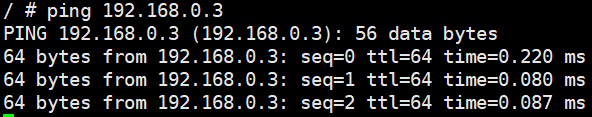

  • 容器中增加了一个网卡 eth1，分配了docker1 的 IP 192.168.0.3。使用busybox访问测试


三、创建一个点到点连接

用户有时候需要两个容器之间可以直连通信，而不用通过主机网桥进行桥接。解决办法很简单：创建一对peer接口，分别放到两个容器中，配置成点到点链路类型即可。

  1. 启动两个容器

[root@docker ~]# docker run -it —net=none —name=box1 busybox
[root@docker ~]# docker run -it —net=none —name=box2 busybox

  1. 找到容器进程号，并创建网络命名空间的跟踪文件

[root@docker ~]# docker inspect -f ‘{{.State.Pid}}’ box1
2989
[root@docker ~]# docker inspect -f ‘{{.State.Pid}}’ box2
3004
[root@docker ~]# mkdir -p /var/run/netns
[root@docker ~]# ln -s /proc/2989/ns/net /var/run/netns/2989
[root@docker ~]# ln -s /proc/3004/ns/net /var/run/netns/3004

  1. 创建一对peer接口

[root@docker ~]# ip link add A type veth peer name B

  1. 添加IP地址和路由信息

[root@docker ~]# ip link set A netns 2989
[root@docker ~]# ip netns exec 2989 ip addr add 10.1.1.1/32 dev A
[root@docker ~]# ip netns exec 2989 ip link set A up
[root@docker ~]# ip netns exec 2989 ip route add 10.1.1.2/32 dev A
[root@docker ~]# ip link set B netns 3004
[root@docker ~]# ip netns exec 3004 ip addr add 10.1.1.2/32 dev B
[root@docker ~]# ip netns exec 3004 ip link set B up
[root@docker ~]# ip netns exec 3004 ip route add 10.1.1.1/32 dev B

  1. 访问测试连通性

    四、跨主机容器网络

    使用libnetwork自带的Overlay类型驱动来轻松实现跨主机的网络通信。Overlay驱动默认采用VXLAN协议，在IP地址可以互相访问的多个主机之间搭建隧道，让容器可以互相访问。

  2. 实验环境准备

在 docker 主机node1（192.168.10.128）和node2（192.168.10.129）上实践各种跨主机网络方案，在 master（192.168.10.223）上部署支持的组件，比如 Consul。

  • 配置网络信息管理数据库

要连通不同的主机，需要交换机或路由器（跨子网时需要）这样的互联设备。这些设备一方面是在物理上起到连接作用，但更重要的是起到了网络管理的功能。例如，主机位置在什么地方，地址是多少等信息，都需要网络管理平面来维护。

  • 在管理节点安装Consul

[root@master ~]# docker run -d -p 8500:8500 -h consul —name consul progrium/consul -server -bootstrap

  • 修改host1和host2配置文件
  • 修改docker daemon 的配置文件。

[root@node1 ~]# vim /lib/systemd/system/docker.service

  • —cluster-store 指定 consul 的地址。
  • —cluster-advertise 告知 consul 自己的连接地址。

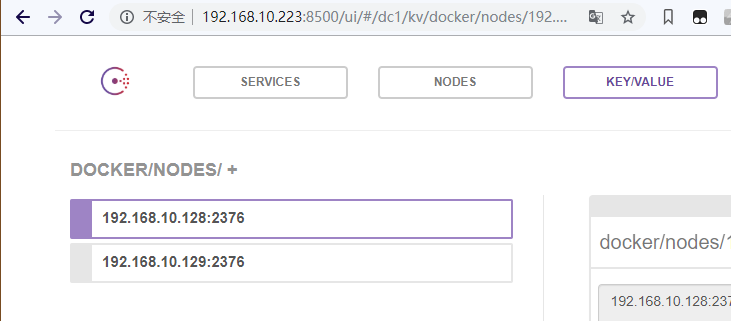

  • 重启服务，consul查看信息

[root@node1 ~]# systemctl daemon-reload
[root@node1 ~]# systemctl restart docker

  1. 创建overlay网络
  • node1主机创建overlay网络

[root@node1 ~]# docker network create -d overlay ov_net1

  • -d overlay 指定 driver 为 overlay。


  • node2主机查看网络


  1. 在overlay中运行容器
  • 在node1中创建一个busybox容器并连接到ov_net1

[root@node1 ~]# docker run -it —name bbox1 —network ov_net1 busybox

  • 运行容器后会在宿主机上生成一个overlay网桥


  • 容器 bbox1 就可以通过 docker_gwbridge 访问外网
  1. overlay连通性
  • 在node2中创建一个busybox容器并连接到ov_net1

[root@node2 ~]# docker run -it —name bbox2 —network ov_net1 busybox

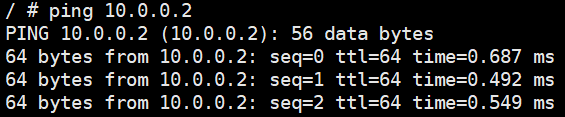

  • bbox2访问bbox1


  1. 实现原理
  • docker 会为每个 overlay 网络创建一个独立的 network namespace，其中会有一个 linux bridge br0， veth pair 一端连接到容器中（即 eth0），另一端连接到 namespace 的 br0 上。

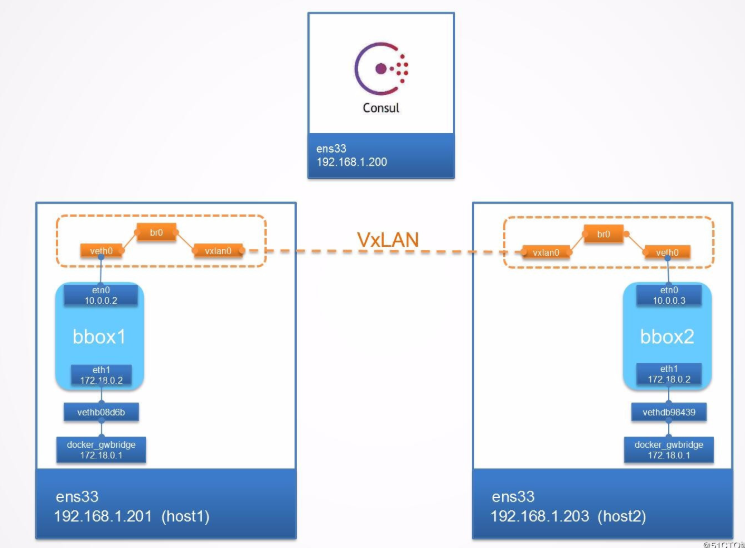

  • br0 除了连接所有的 veth pair，还会连接一个 vxlan 设备，用于与其他 host 建立 vxlan tunnel。容器之间的数据就是通过这个 tunnel 通信的。逻辑网络拓扑结构如图所示：


  1. overlay网络隔离
  • node1创建ov_net2网络，并运行bbox3

[root@node1 ~]# docker network create -d overlay ov_net2

  • 启动容器bbox3

[root@node2 ~]# docker run -itd —name bbox3 —network ov_net2 busybox

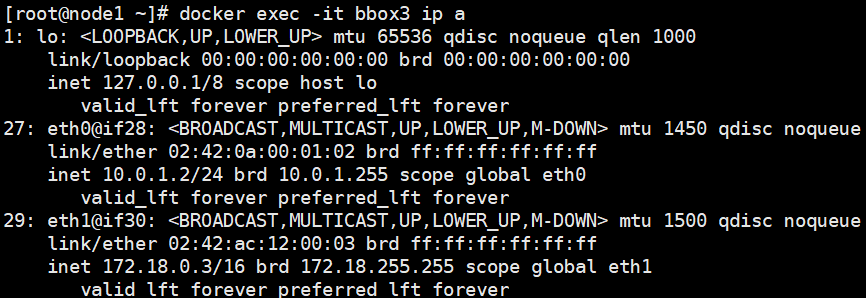

  • 查看bbox3网络

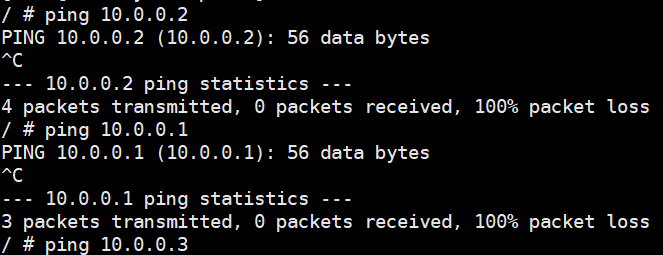

  • 测试与bbox1、bbox2网络连通性


  • 网络拓扑
