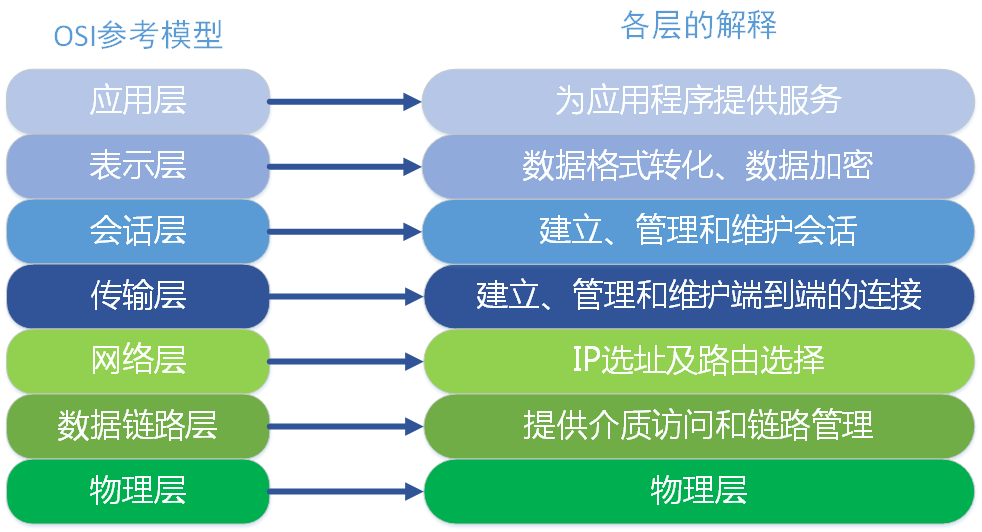

OSI七层模型

  • 应用层(Application) 提供网络与用户应用软件之间的接口服务
  • 表示层(Presentation) 提供格式化的表示和转换数据服务，如加密和压缩
  • 会话层(Session) 提供包括访问验证和会话管理在内的建立和维护应用之间通信的机制
  • 传输层(Transimission) 提供建立、维护和取消传输连接功能，负责可靠地传输数据(PC)
  • 网络层(Network) 处理网络间路由，确保数据及时传送(路由器)
  • 数据链路层(DataLink) 负责无错传输数据，确认帧、发错重传等(交换机)
  • 物理层(Physics) 提供机械、电气、功能和过程特性(网卡、网线、双绞线、同轴电缆、中继器)

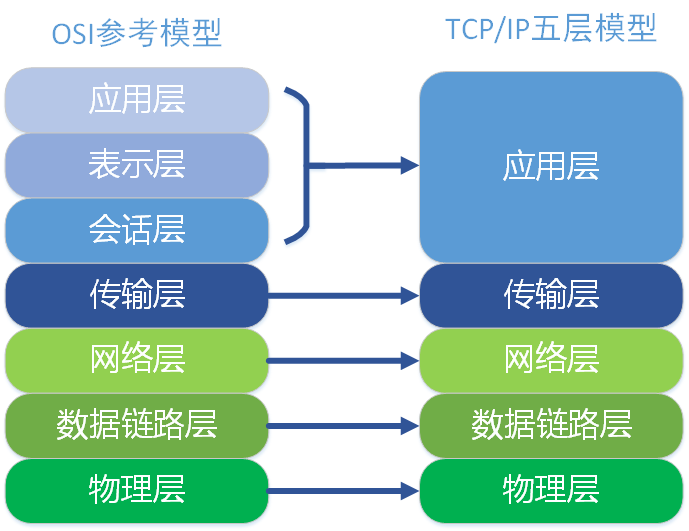

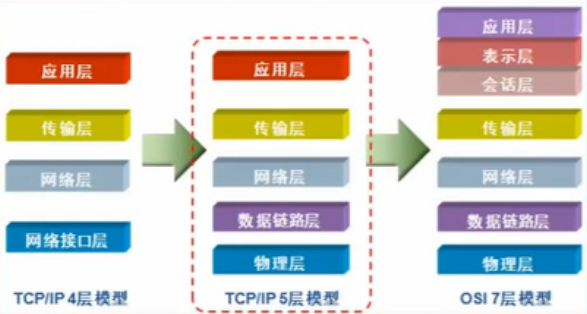

TCP/IP参考模型

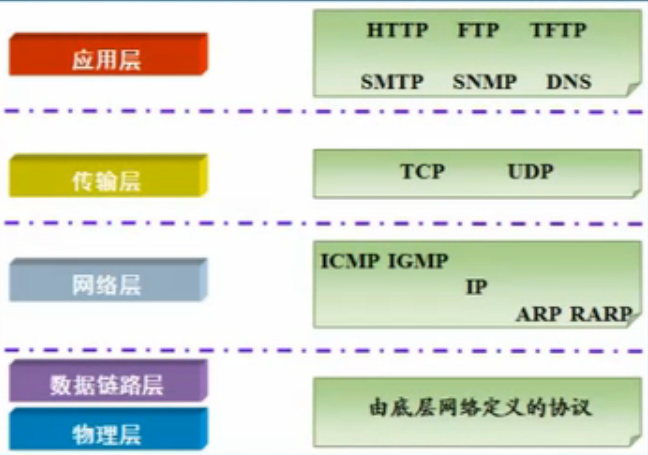

常用协议

  • TCP/IP协议被称为传输控制协议/互联网协议，又称网络通讯协议
  • 是由网络层的IP协议和传输层的TCP协议组成，是一个很大的协议集合
  • 物理层和数据链路层没有定义任何特定协议，支持所有的标准和专用的协议
  • 网络层定义了网络互联也就是IP协议
    • 网际协议IP(Internet Protocal) 负责主机和网络之间寻址和路由数据包
    • 地址解析协议ARP(Address Resolution Protocol) 获得同一物理网络中的硬件主机MAC地址
    • 反向地址转换协议(Reverse Address Resolution Protocol) 允许局域网的物理机器从网关服务器的ARP表或者缓存上请求其IP地址
    • 网际控制消息协议ICMP(Internet Control Message Protocol) 发送消息，并报告有关数据包的传送错误
    • 互联组管理协议IGMP(Internet Group Management Protocol) IP主机向本地多路广播路由器报告主机组成员
  • 传输层定义了TCP(传输控制协议)和UDP(用户数据报)协议
  • 应用层定义了HTTP(超文本传输协议)、FTP(文件传输协议)、DNS(域名系统)等协议


附录

不同层中的称谓

  • 数据帧（Frame）：是一种信息单位，它的起始点和目的点都是数据链路层。
  • 数据包（Packet）：也是一种信息单位，它的起始和目的地是网络层。
  • 段（Segment）：通常是指起始点和目的地都是传输层的信息单元。
  • 消息（message）：是指起始点和目的地都在网络层以上（经常在应用层）的信息单元。

IP头服务类型

  • IP首部中的服务类型（TOS）
  • TOS包括共8位，包括3 bit的优先权字段（取值可以从000-111所有值），4 bit的TOS子字段和1 bit未用位但必须置0。
  • 3bit的8个优先级的定义如下：
    • 111—Network Control(网络控制）一般保留给网络控制数据使用，如路由。
    • 110—Internetwork Control(网间控制)
    • 101—Critic(关键)语音数据使用。
    • 100—Flash Override(疾速)视频会议和视频流使用。
    • 011—Flash(闪速)语音控制数据使用。
    • 010—Immediate(快速)数据业务使用
    • 001—Priority(优先)数据业务使用
    • 000—Routine(普通)默认标记值。
  • 4 bit的TOS分别代表：最小时延、最大吞吐量、最高可靠性和最小费用。4 bit中只能置其中1 bit。如果所有4 bit均为0，那么就意味着是一般服务。
  • Telnet、Rlogin这两个交互应用要求最小的传输时延，FTP文件传输要求最大吞吐量，最高可靠性是指网络管理（SNMP）和路由选择协议。用户网络新闻要求最小费用
