📢 01_RS的线性工作流程

一般来说，在RS中读取JPG和PNG等任何一类8位深度的图片时，RS会将其当作为sRGB，将HDRI和EXR当作为线性图像。

📢 02_RS新版本的功能

01、RS新版本可以识别C4D显示标签调节可见度，RS也可以渲染出来
02、使用Triplaner节点，选择reference后可以固定纹理在对象上，也可以为对象添加RS对象标签，在Geometry—reference中选择不同的模式：
Snapshot：捕捉当前帧所在的数据作为参考来固定纹理
Object：使用变形前的对象作为参考，注意两个对象的点数需要一致，否则不起作用。

📢 03_RS_SSS材质的调整方式

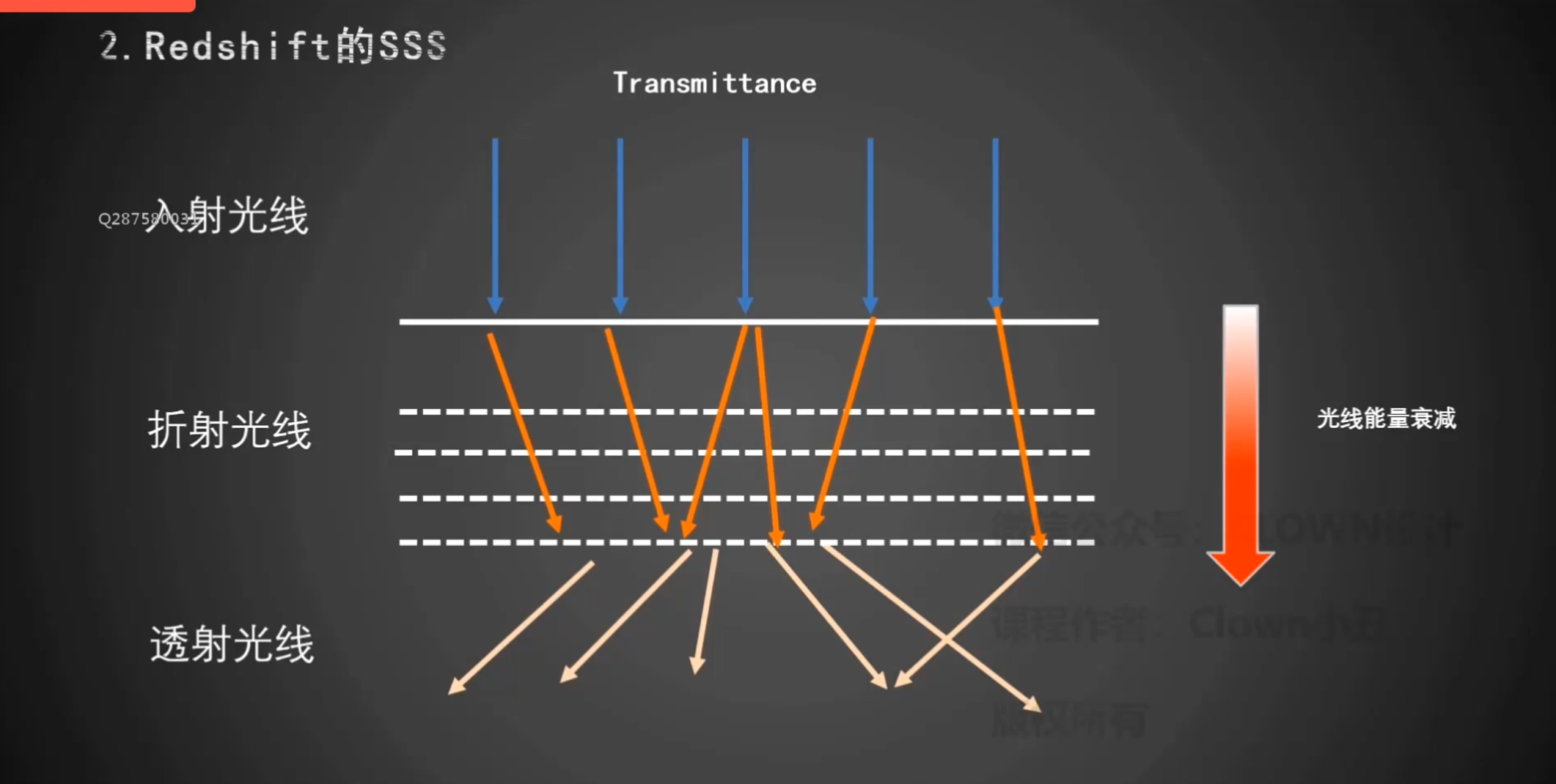

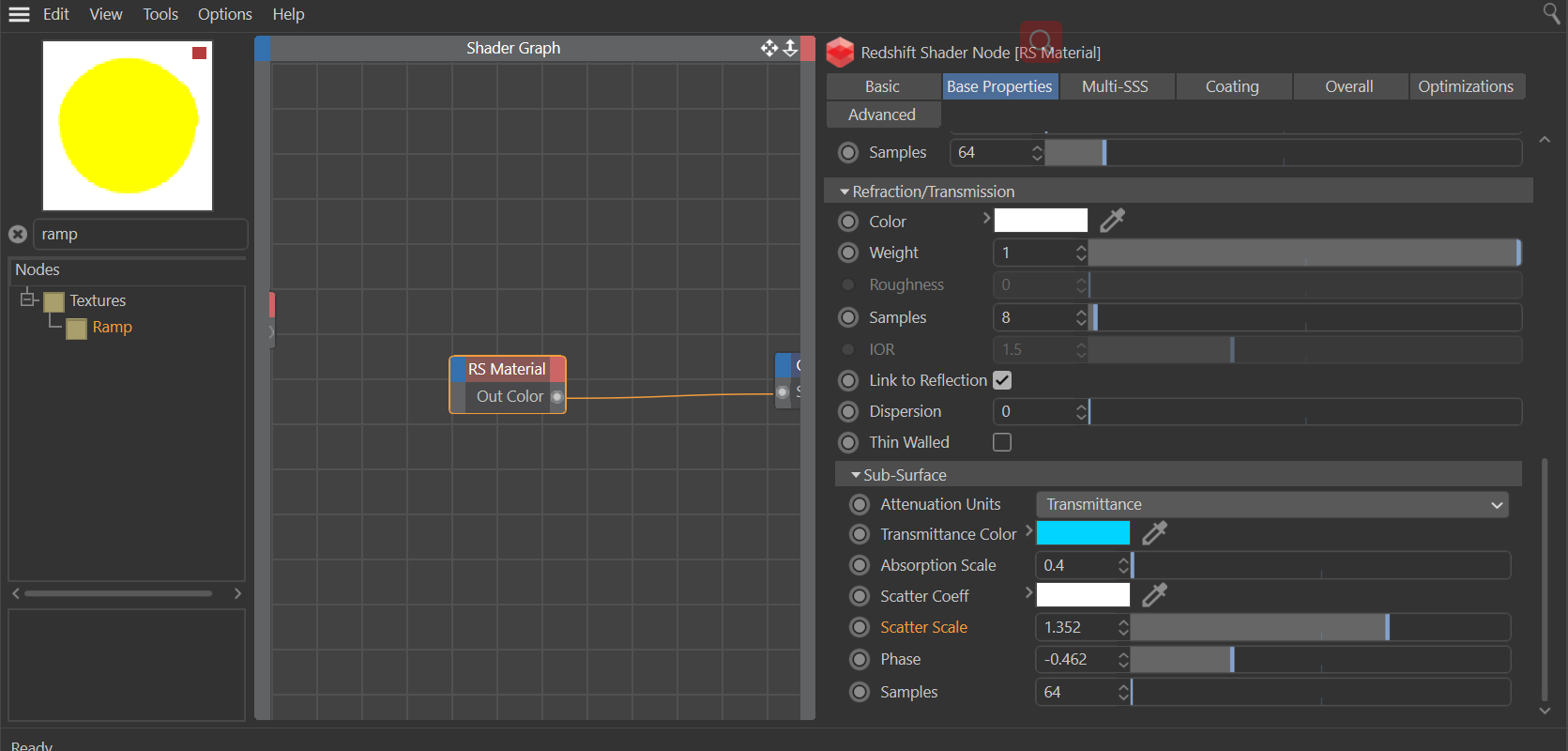

通过Sub_Surface来调节SSS材质：
使用Transmittance模式更加直观，定义Transmitance的颜色（即吸收颜色），可以直接定义SSS材质的颜色。Absorption Scale 数值越大，吸收的强度就越大，模型厚的地方颜色饱和度越强，颜色趋近于黑色，薄的地方颜色饱和度较弱。Absorption Scale 数值基本在0~1之间即可。（注意颜色的饱和度不要为100%）。
Scatter Coeff默认为白色即可，Scatter Scale的数值越大，即散射的强度越大，颜色会趋近于互补色。如红色，数值给到50+会呈现绿色。image.png

📢 04RS渲染设置

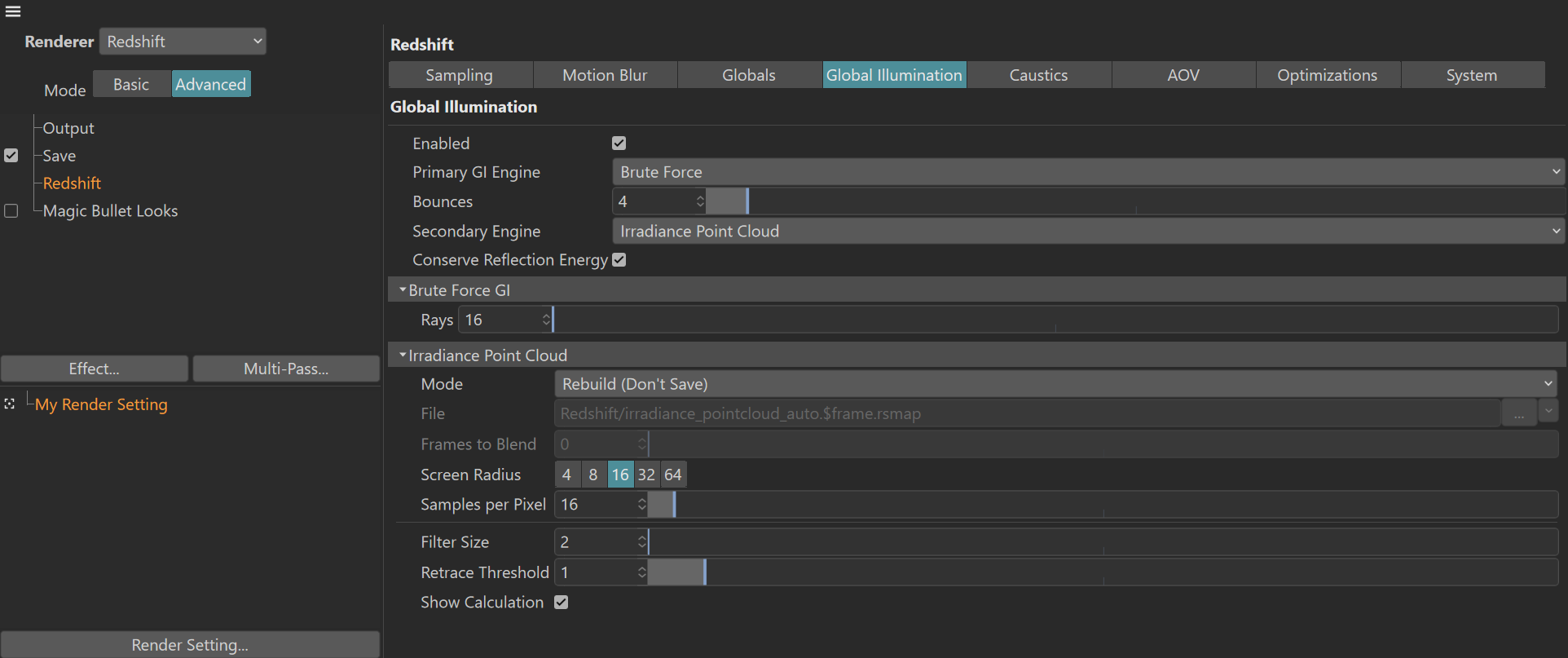

三种GI模式：首次GI推荐使用后两种，photon map 是从光源发射光线，反射到摄像机，然后才可以被渲染出来。一般不作为首次GI引擎使用，可以作为二次GI引擎，速度较快。能为焦散提供光子。
二次GI引擎能为场景增加亮度，首次GI使用Irradiance Cache在渲染动画的时候利用缓存节省时间，能快速产生图像。该GI引擎在增加图片分辨率的时候渲染时间不会成倍增加，会调用缓存。
最后一个GI引擎符合物理精度，但是速度慢而且产生很难躲噪点。将首次引擎换成最后一个，需要提高Number of Rays值,但是速度变慢。
二次GI引擎使用Iradiance Point cloud能为场景增加亮度，产生的噪点少速度快。缺点是占用内存，有时候需要调整下面参数才能有效。
Screen Radius：显存大于2g，数值给到8以上
Sample per Pixel：数值越大，噪点越少
Filter Size：数值越大，噪点越柔和
Retrace Threshold：首次GI使用辐照缓存，数值为1-2，首次GI使用暴力模式，数值为2-3

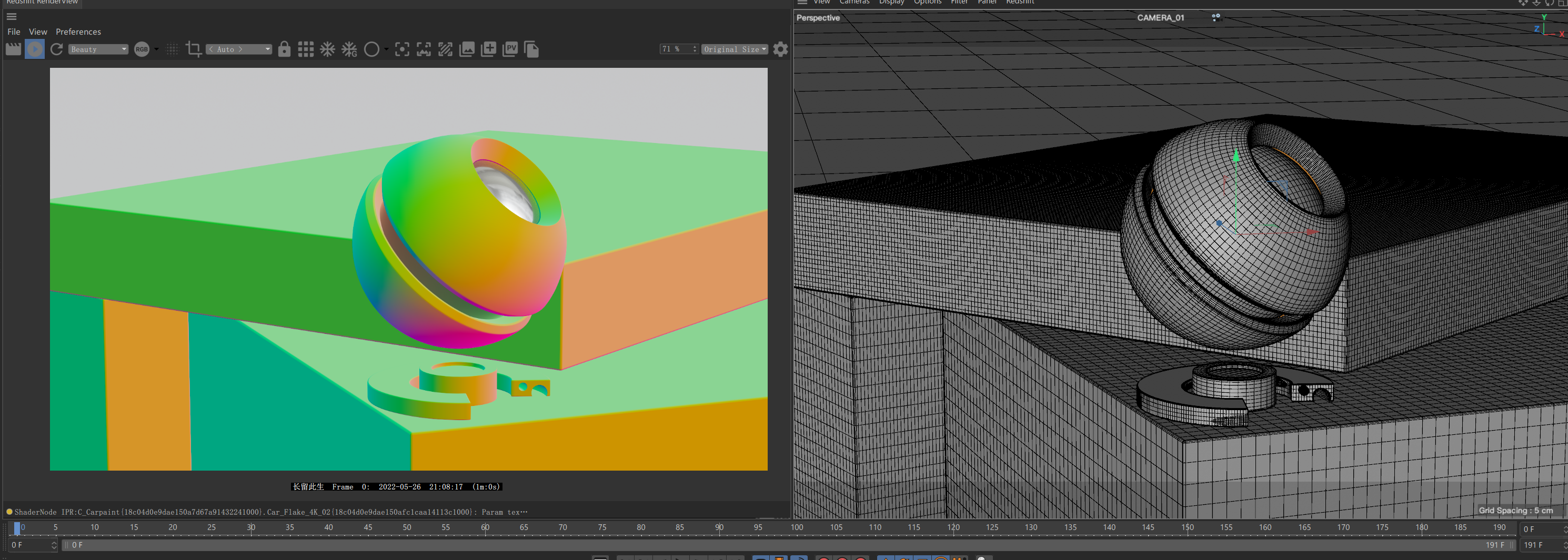

（1）材质通道和对象通道

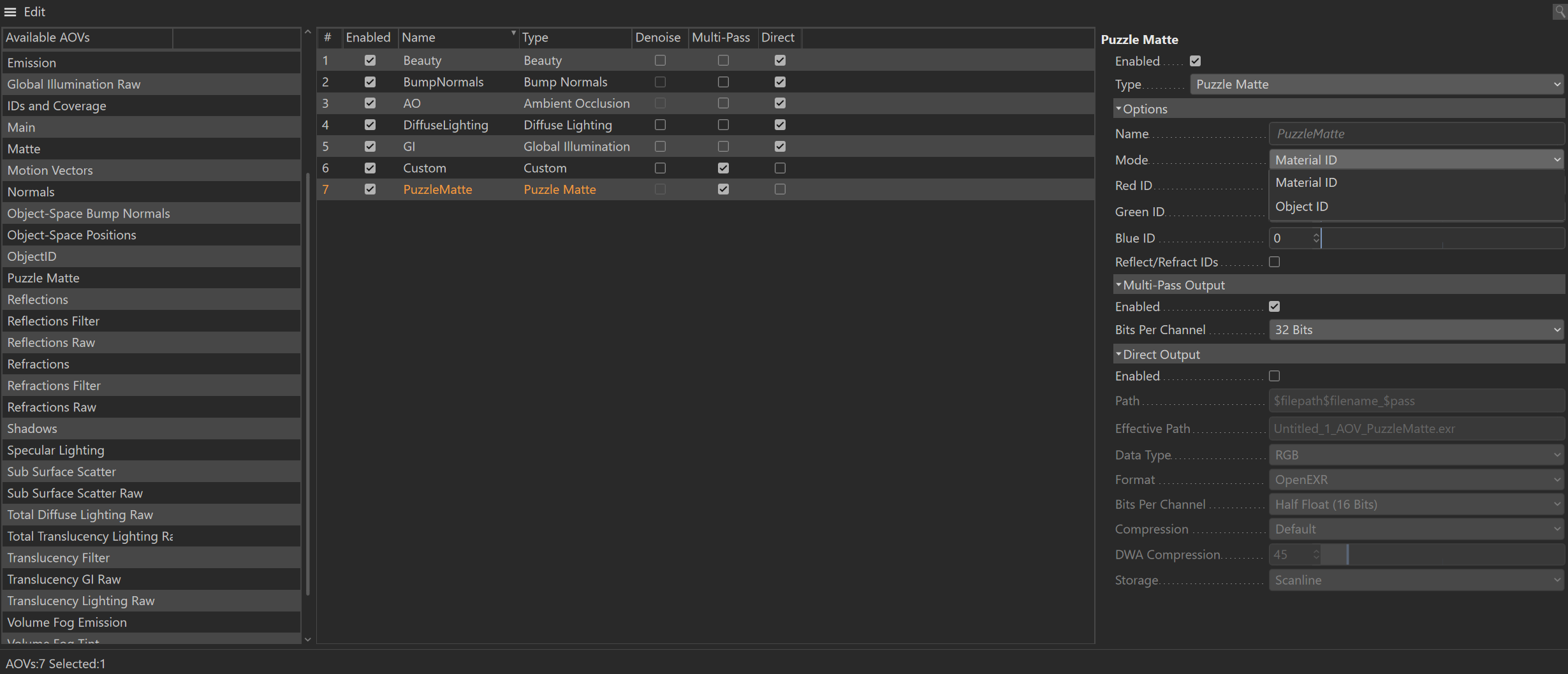

1、使用Puzzle Matte通道来渲染材质和对象通道；
2、在右侧选项中可以修改通道名称和选择通道模式，如材质通道设为MID。

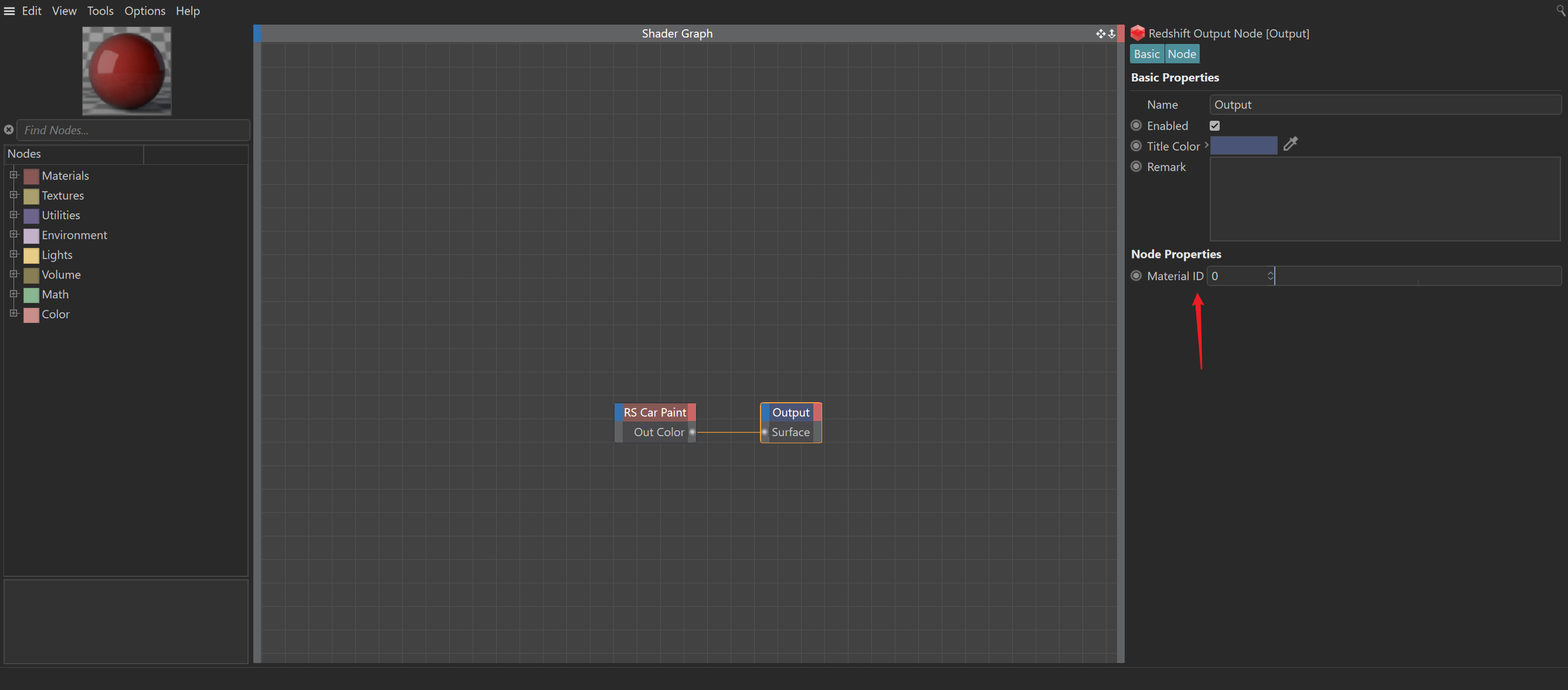

3、在各个材质中的Output选项中设置不同的材质ID，并在Puzzle matte的R/G/B ID中下输入相同的ID号，代表该材质通道以什么颜色输出。
4、一定要勾选Reflect/Refract IDs选项。
注：对象通道需要为对象添加RS对象标签，在Object ID下设置不同的ID号，其他和材质ID通道设置一样。
注：在渲染窗口查看通道，需要开启Bucket Rendering（块状渲染）

（2）AOV多通道的导出

RS输出AOV 方式有两种，使用RS AOV管理器最为方便。

1、使用C4D的Multi-Pass输出AOV通道。

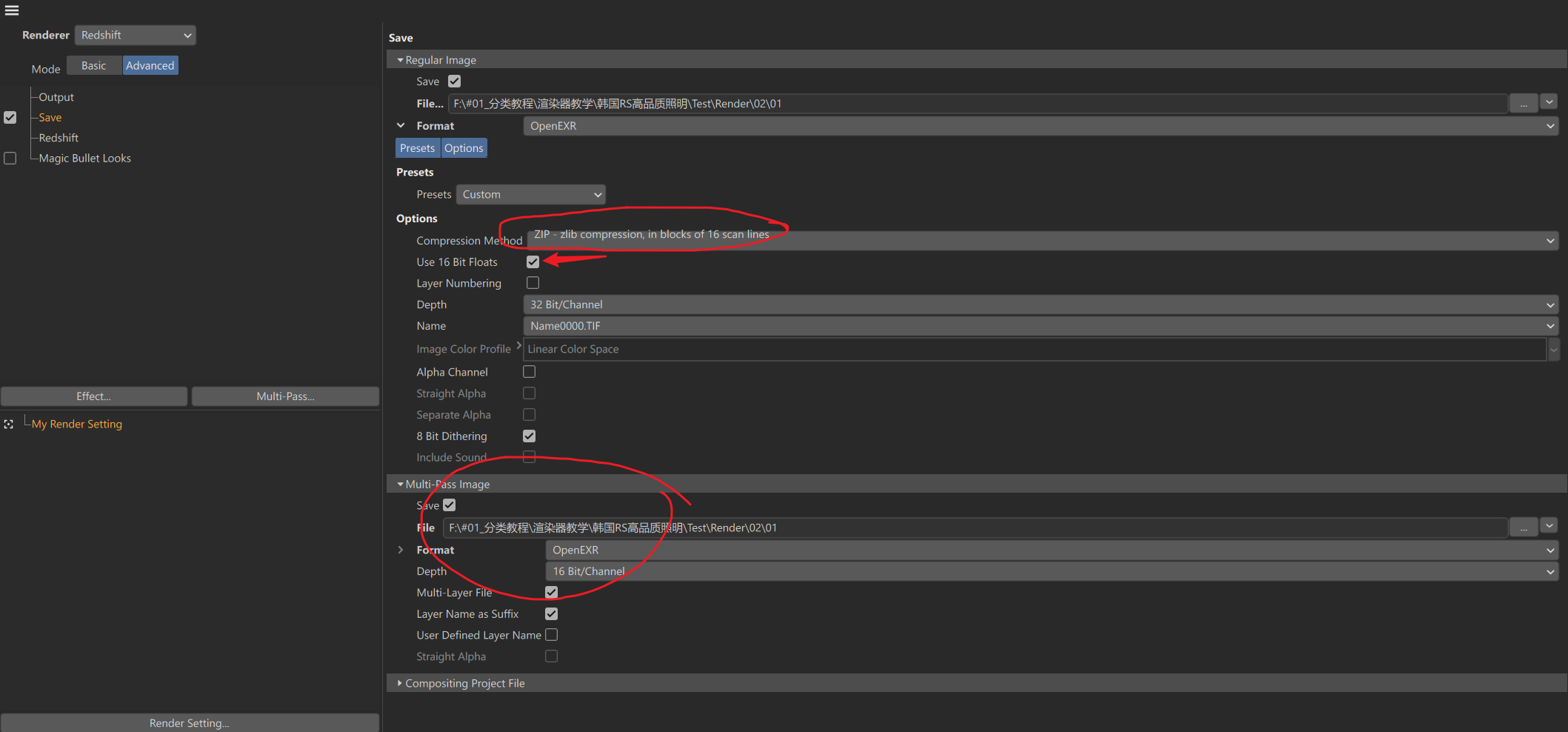

方法：在AOV 管理器中添加相应的通道，勾选Multi-pass，在C4D渲染设置的Save中开启Multi-pass，选择保存路径等参数即可。

2、使用RS的Direct Output输出AOV通道。

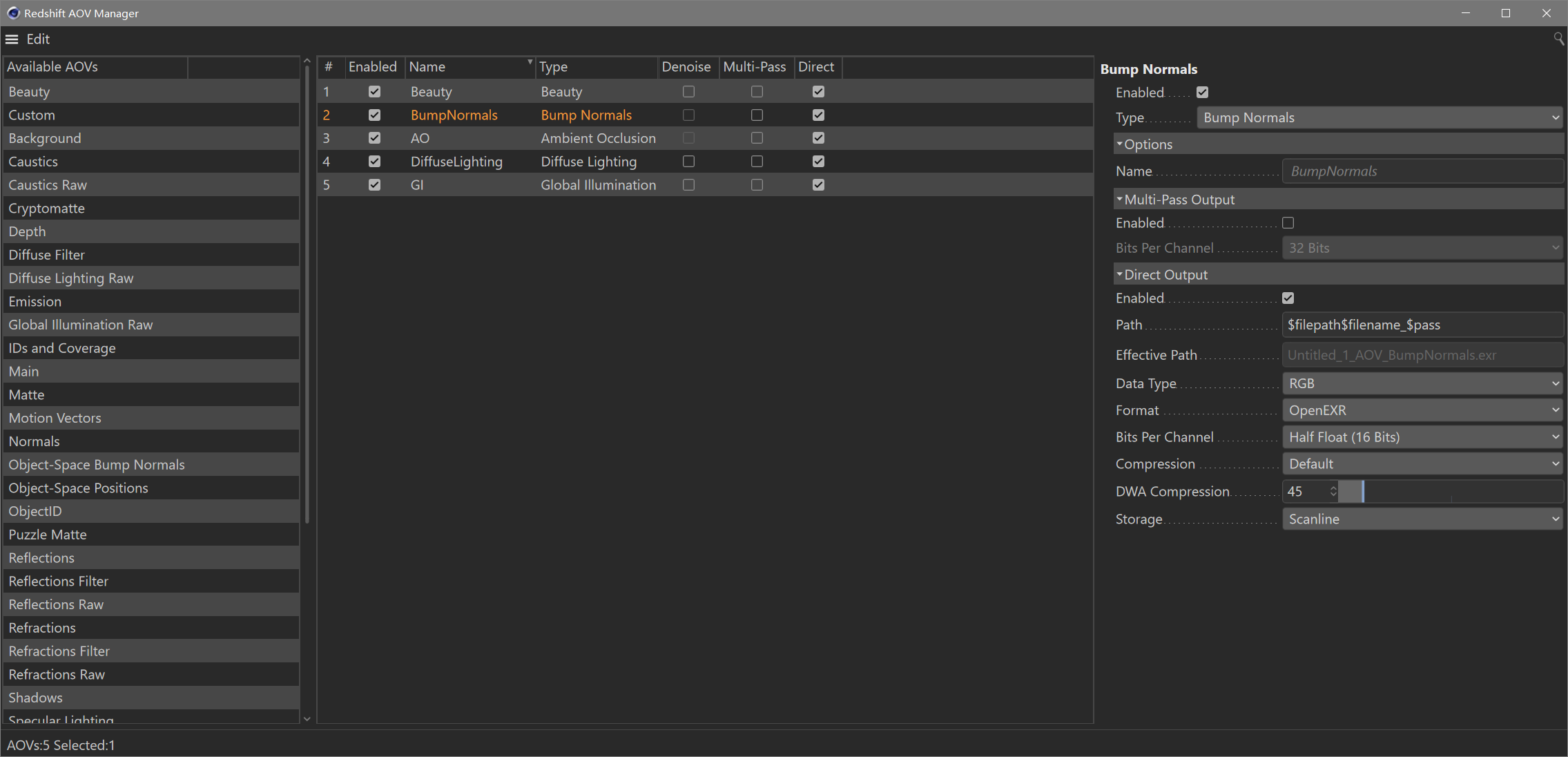

方法：在AOV 管理器中添加相应的通道，勾选Direct ，在C4D渲染设置的Save中的Regular Image中设置保存路径和参数，再次回到RS AOV 管理器中，点击相应的通道，启用Direct Output，路径默认是关联到C4D渲染设置中的Save中常规图片保存路径，无需修改，点击渲染即可。

（3）使用Cryptomatte输出通道

使用Cryptomatte是输出通道的另一种方式，该通道可以输出Object Name\Material Name\RS Object ID/User Attribute

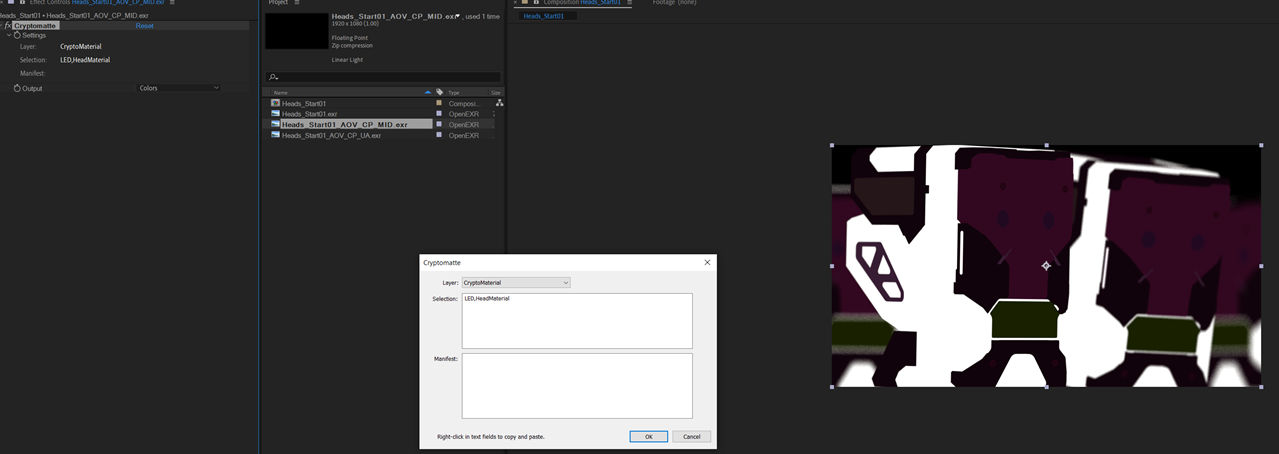

使用Cryptomatte直接选择Object Name\Material Name可以直接输出对应的对象和材质通道。在AE中使用Cryptomatte输入对应的名字可以直接提取对应通道。
注意：输出对应的对象通道，格式为：Head. FaceBrow，输入逗号可以继续选择通道
使用RS Object ID输出蒙版，需要将要输出的对象添加RS对象标签，并设置ID。导入AE中需要输入名称：Object_1/2/3…
使用User Attribute输出蒙版，需要将要输出的对象添加用户数据，设置如下，并填写一个名称。
注意需要在RS AOV 管理器的Cryptomatte中输入User Attribute的名称，并取消场景的渲染实例的勾选。

（4）灯光通道输出

1、首先在每个灯光的灯光属性的Light Group中添加AOV名称

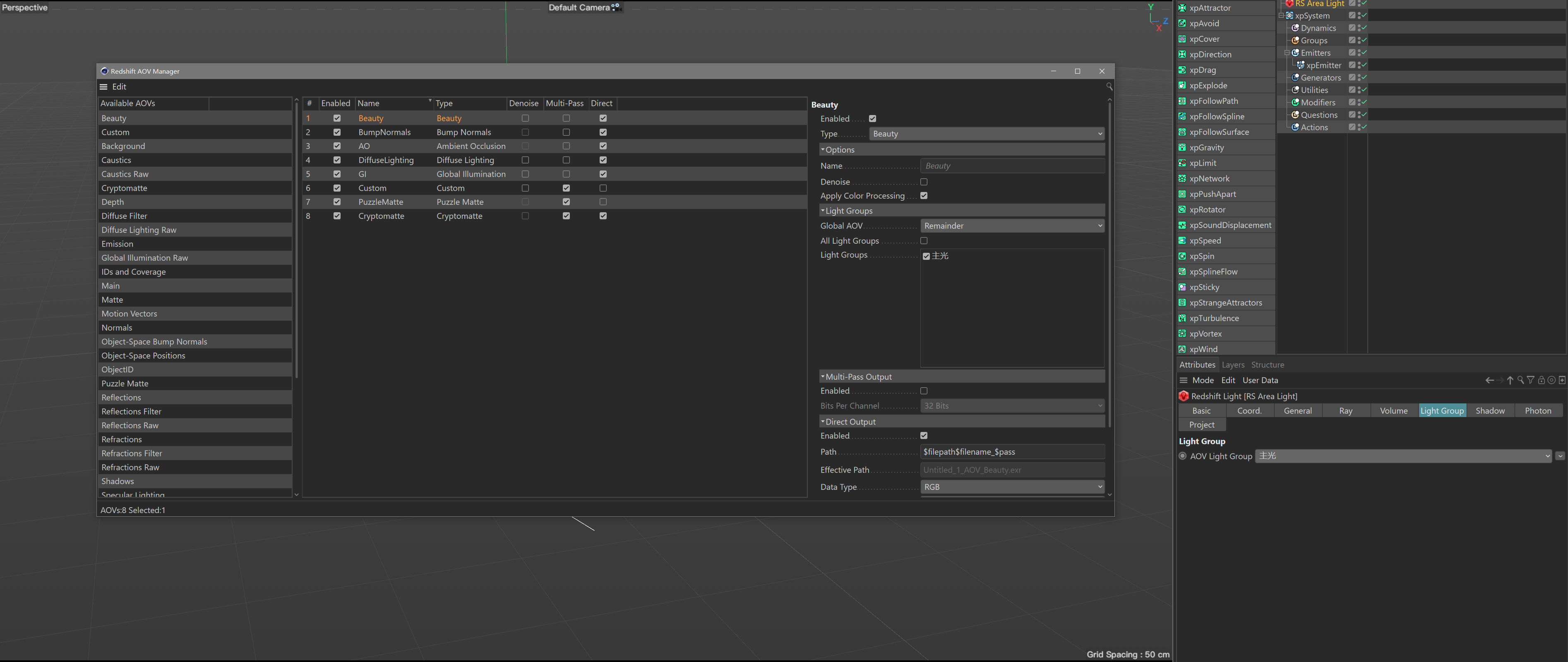

2、在AOV管理器中添加Beauty通道，在Light Groups中将Global AOV选择为Reminder，并勾选All Light Groups（也可以勾选自己想要的灯光通道），即可将所选的灯光群组通道渲染出来。
注：选择Reminder是因为除了灯光之外，发光材质也会产生光，该模式可以将灯光之外的光源（如发光材质）也作为单独的通道渲染出来。

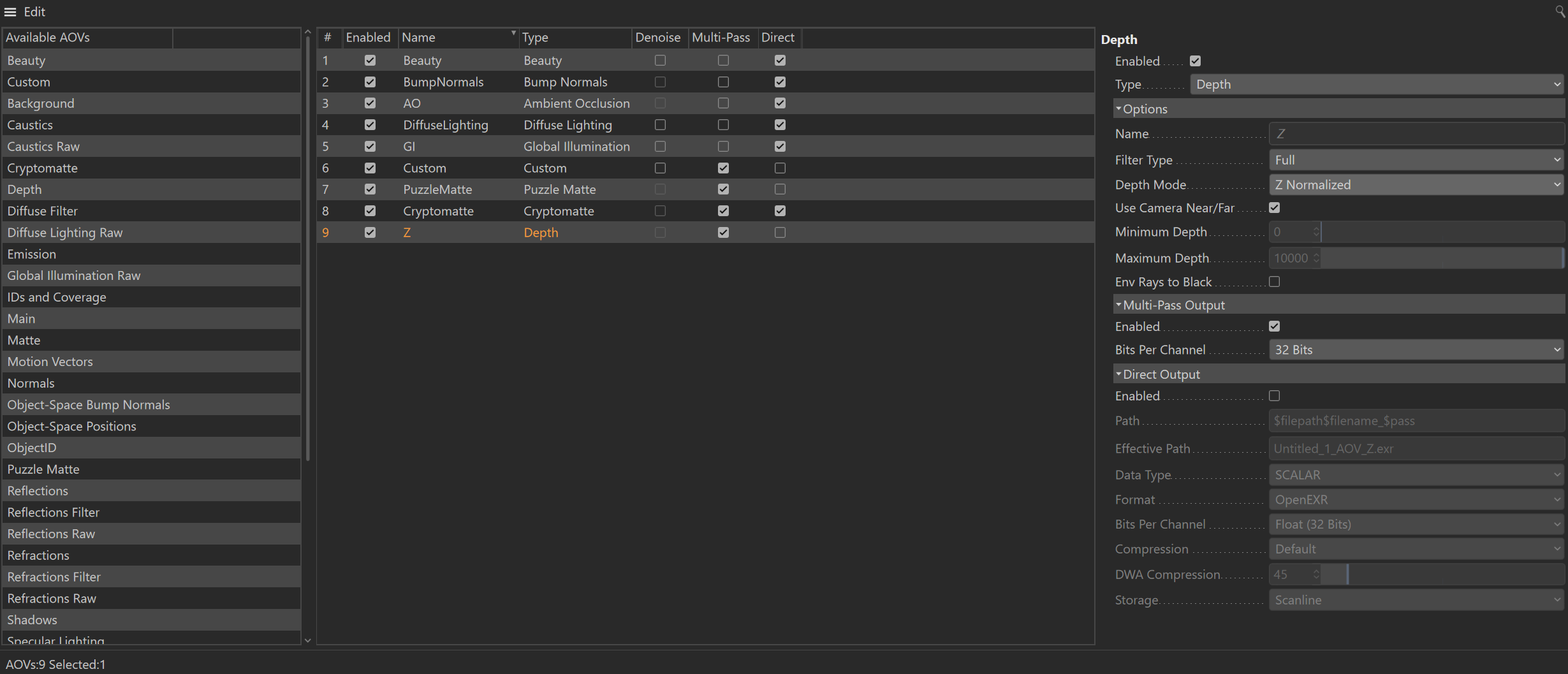

（5）深度通道输出

Filter Type :
1、Full：抗锯齿效果
2、Min、Max、Center Depth：是不带抗锯齿效果的，其中中心采样是最好的，对于AE的景深插件Frischluft是不需要带抗锯齿效果的。
Depth Mode:
Z：该模式系下是不使用0-1进行映射的。对于距离摄像机最近的像素，应该返回0，而对于距离摄像机最远的像素，应该返回1
Z Normalized：使用0-1进行映射，是输出深度通道最常用的模式。
Z Normalized inverted :与Z Normalized相反，是从1-0进行映射。
Use Camera Near/Far：勾选该选项，则使用摄像机的近端和远端修剪改变摄像机到对象的距离，从而改变0-1的映射程度。若不勾选该选项则使用该通道中的Minimum Depth、Maximum Depth来进行修剪，同理。
注：如果选择“Z”的深度模式，后期进入AE中需要使用ExtractoR进行通道提取

📢 05RS渲染设置之自定义AOV输出

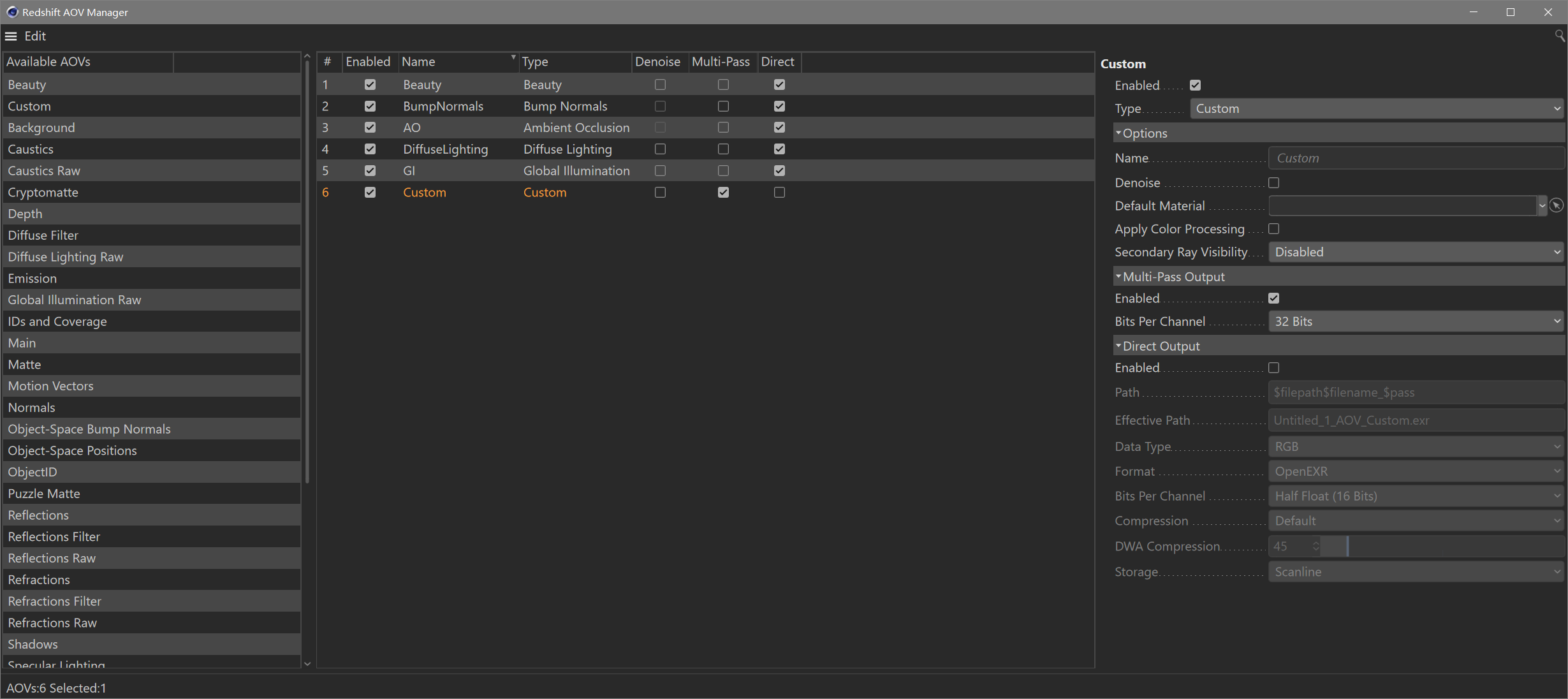

1、自定义AOV输出可以输出默认材质通道，新建一个RS自带的AO材质，将材质拖拽到Default Material中即可将该材质作为单独的通道输出。
注意：在RS节点编辑中，材质列表下的节点无法输出，可以将纹理、通用节点等进行单独输出，直接连接到Output即可，在将该材质拖拽到Custom的Default Materia中即可。
注意事项：在使用自定义AOV通道的时候不要勾选Apply Color Processing，同时也不要开启RS摄像机标签中的曝光效果，才能保持线性的工作的流程，否则颜色渲染出来会有偏差。
2、在材质中某个效果作为单独通道渲染出来，需要借助AOVs节点来实现，其中RS Store Color To AOV 节点来是最常用的来输出颜色通道。
在将材质中多个贴图输出自定义通道呃时候，可以使用RS color maker节点将多个贴图混合成RGB颜色并连接到RS Store Color To AOV 节点，并为其输入AOV名称，来输出自定义的通道。后期将该通道导入AE中，通过Set Matte 来提取单独的通道。
RS Store Color To AOV节点只有7个输入端口，不过还可以在RS Store Color To AOV节点后面继续添加RS Store Color To AOV节点，从而可以无限输出自定义通道。

📢 06_RS的焦散渲染流程

焦散只会在玻璃和金属中产生。

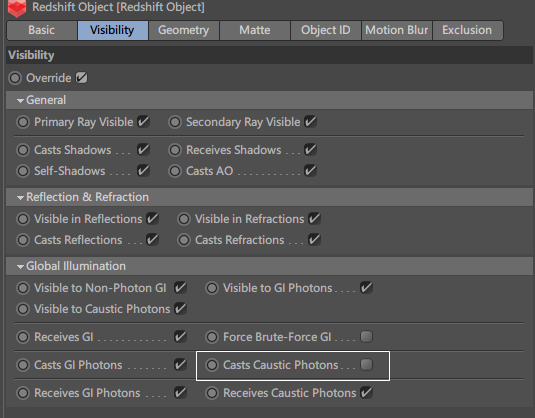

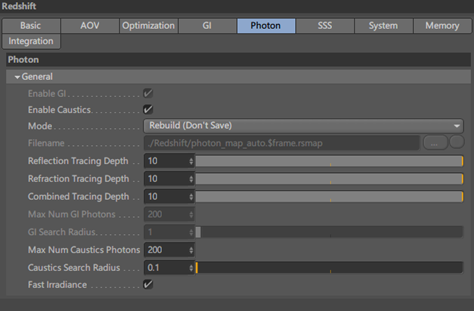

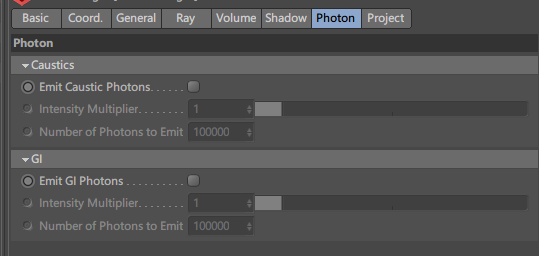

在灯光属性中开启Photon，在渲染设置中也需要开启Photon,还需要为对象添加RS对象标签，开启焦散投射。
注意：焦散只在关闭渐进式渲染才能看到
玻璃产生的是折射焦散，金属产生的是反射焦散

📢 07_RS如何降低萤火虫

在此表面散射中，萤火虫的出现大多由颜色饱和度太高引起，要想消除萤火虫可以降低颜色饱和度；
其次，提高采样数值，越高越好，但渲染越慢；

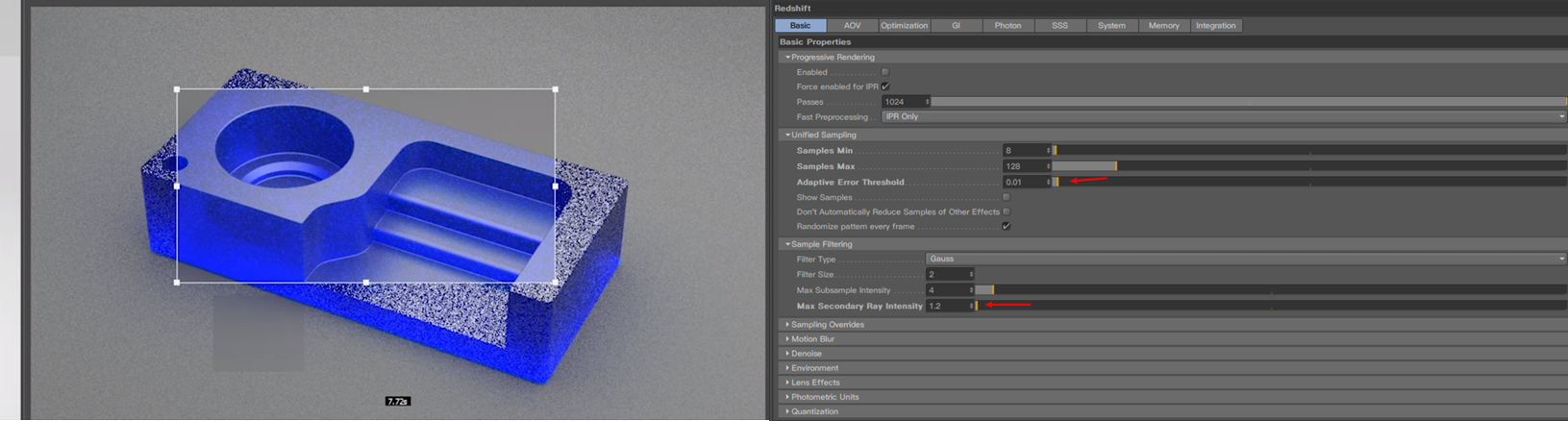

调节渲染数值，将Adaptive Error Threshod数值调低为0.01，Max Secondary ray Intensity 调低为1.2即可。

📢 08_RS 阴影捕捉

两种方法：
1、新建阴影捕捉材质Matte_shadow catcher连接到output,将材质给地面对象，控制阴影和反射

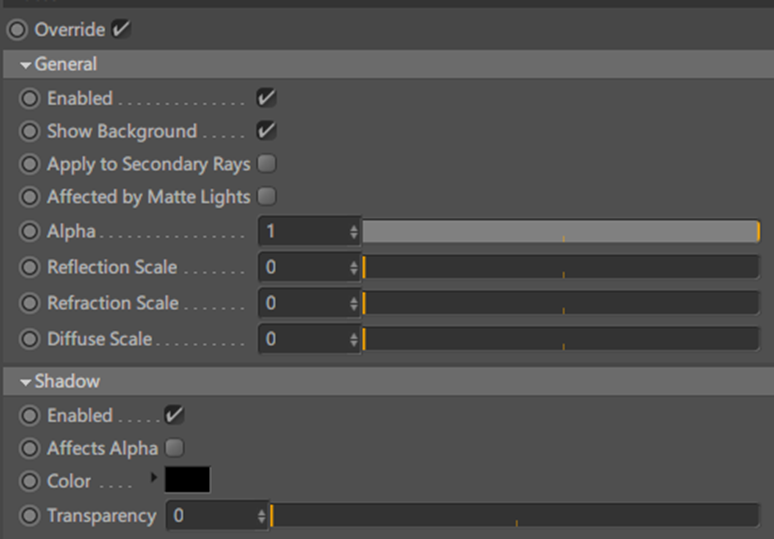

2、为地面对象添加一个RS对象标签，在Matte中开启阴影即可，新建材质给地面可以控制反射，在标签中提高反射比例即可。（官方推荐）

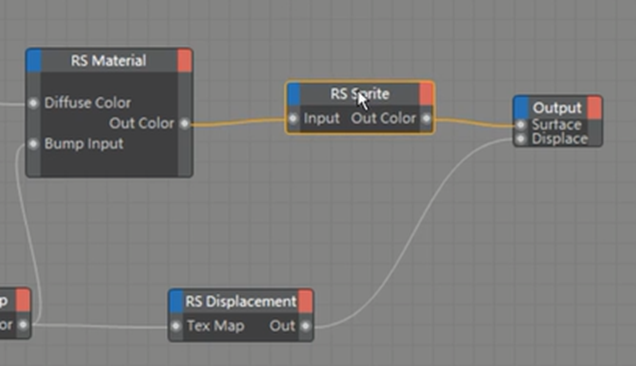

Tips:在材质中需要Alpha通道的时候推荐使用RS Sprite节点，而不使用基础材质中的Opacity，这样做的好处在于减少运算量

📢 09_RS VDB渲染

新建RS volume，加载VDB文件，注意路径不要有中文。新建Volume材质给Volume对象即可。
将VDB通道加载到通道即可，一般烟雾加载密度通道，发光加载温度通道（火焰效果），调节参数即可渲染出烟雾和火焰效果。
注意：在灯光属性中的Volume下的Contribution Scale一定要大于0

📢 10_金属光泽表面着色方法

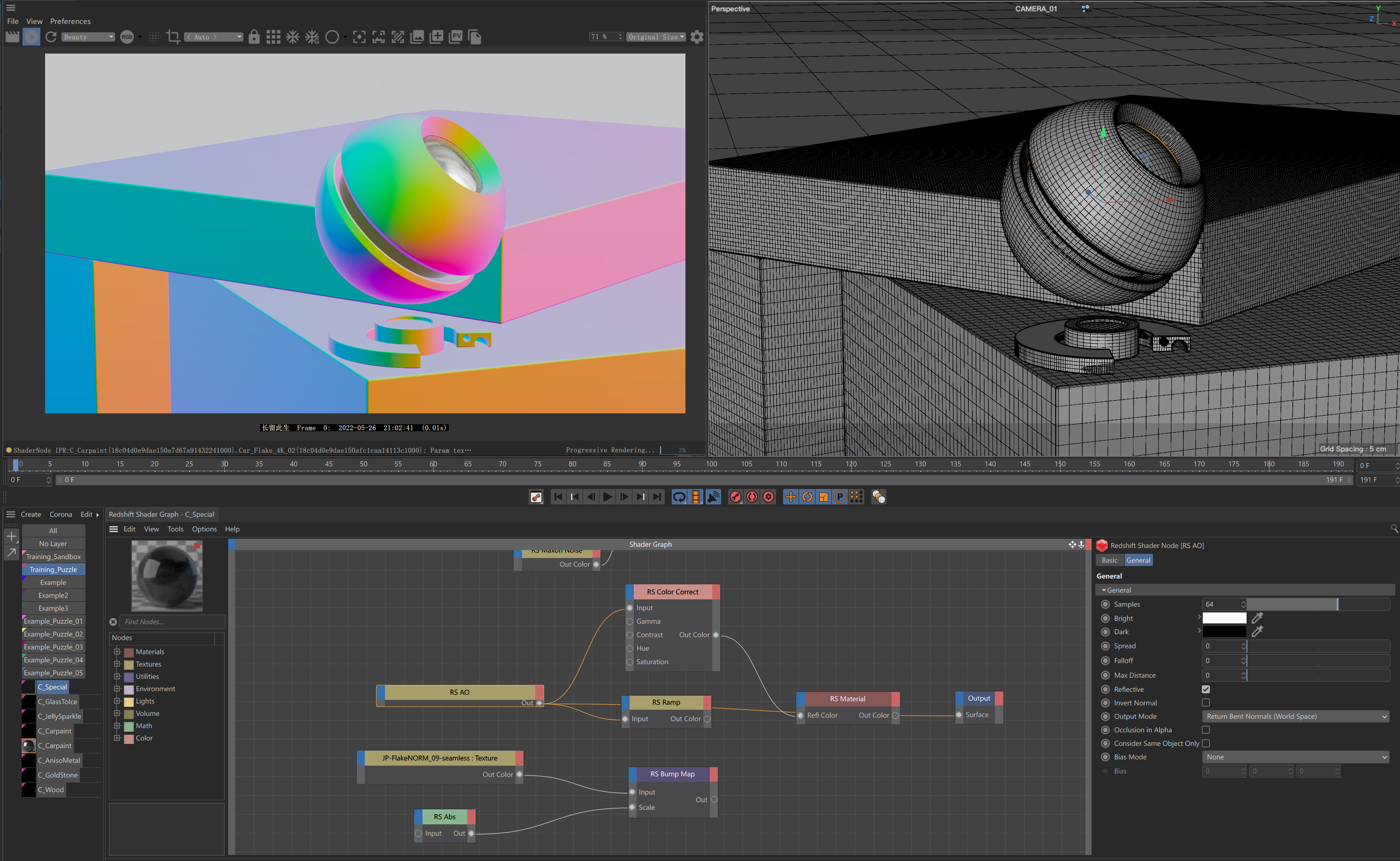

1 - 使用RS AO 节点着色

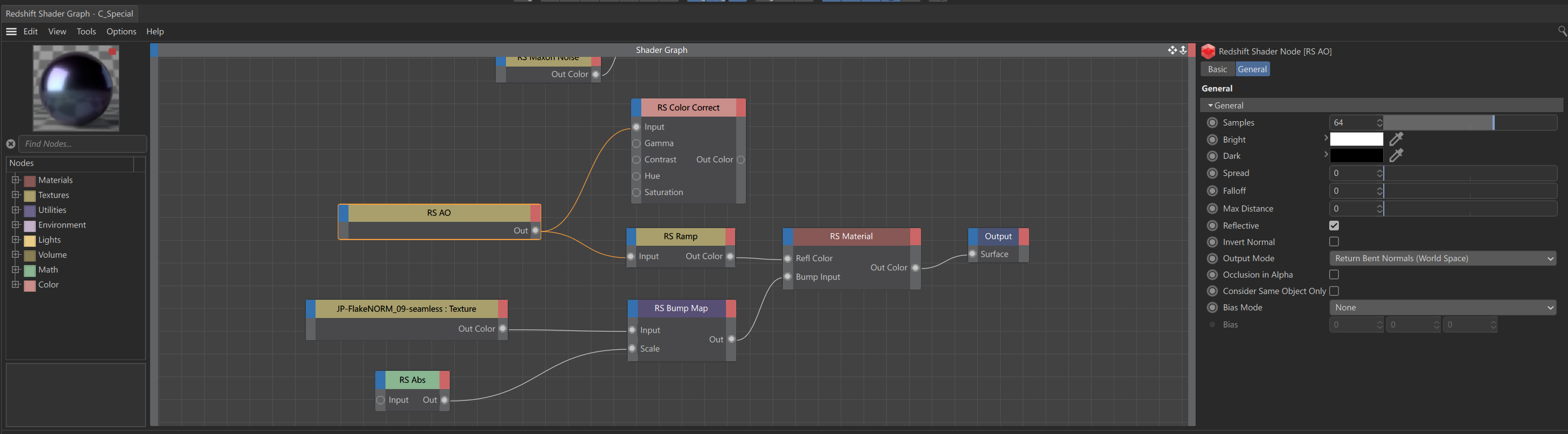

使用AO节点，调整参数如上图所示，即可显示颜色，再将AO节点连接至Ref Color或者Coat Color即可；可以添加颜色校正节点或者Ranp 节点进行调节。

2 - 使用RS State 节点着色

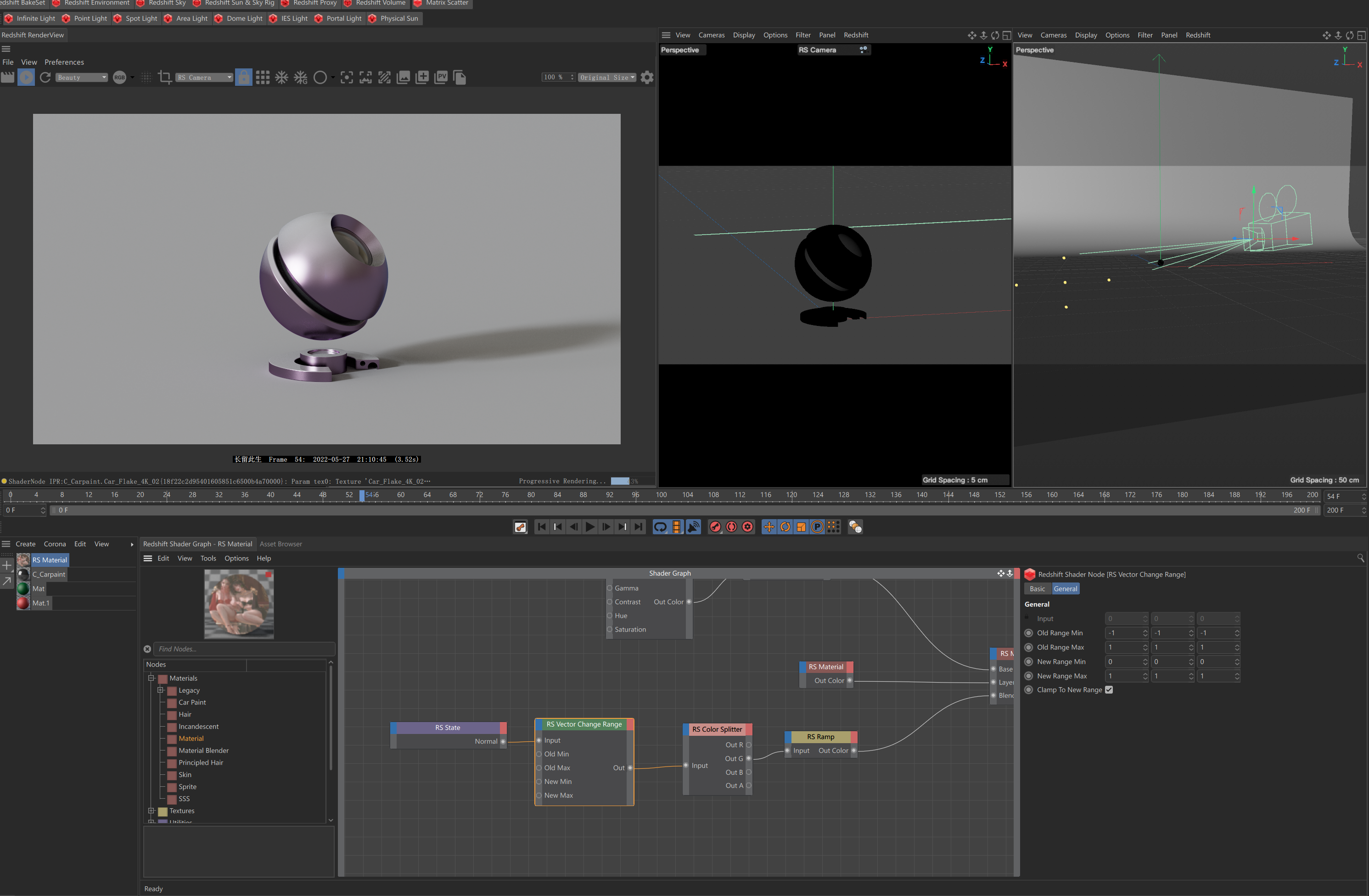

使用State节点，需要连接RS Vector Change Range，并将Old Range Min数值设置为-1即可，后面可以添加颜色校正和渐变节点进行调整。

3 - 使用RS Frenel 节点着色

使用Frenel比较麻烦，主要需要添加RS Color Maker和RS HSV To Color节点进行颜色转换。中间可以使用相乘混合噪波添加细节，再添加颜色校正、ChangeRange和渐变节点调节即可。
注意：Color Maker一定要连给Red通道。

📢 11_RS 用户颜色数据节点

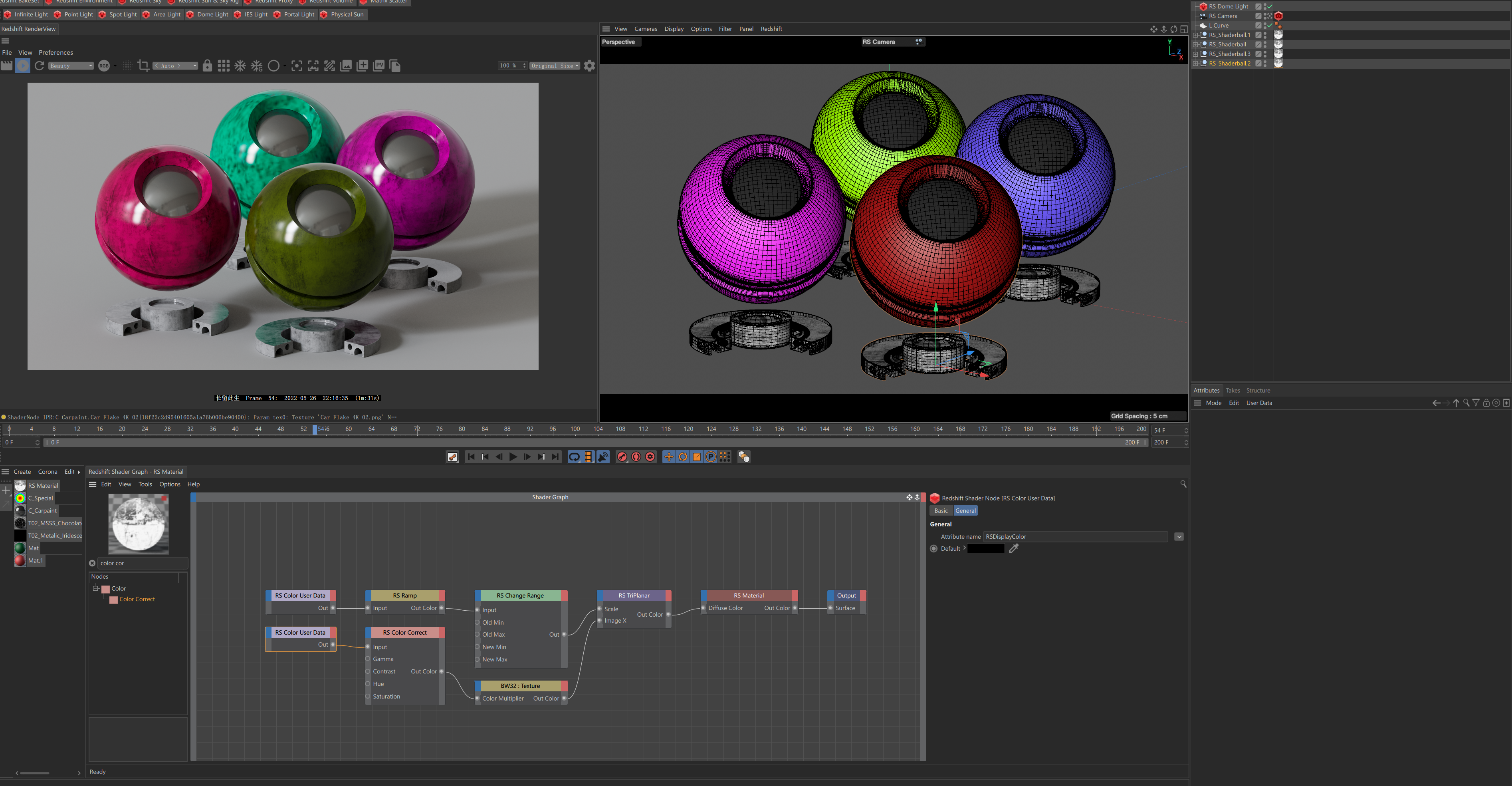

用户颜色数据节点（Color user data）可以调用对象的属性（颜色和索引），用来配合节点来做出同一材质但不同的效果。
如图，我调用了RSDisplayColor，即只要在同一材质下，更改物体的显示颜色即可让同一材质下的物体显示不同颜色，再配合其他节点进行调整。

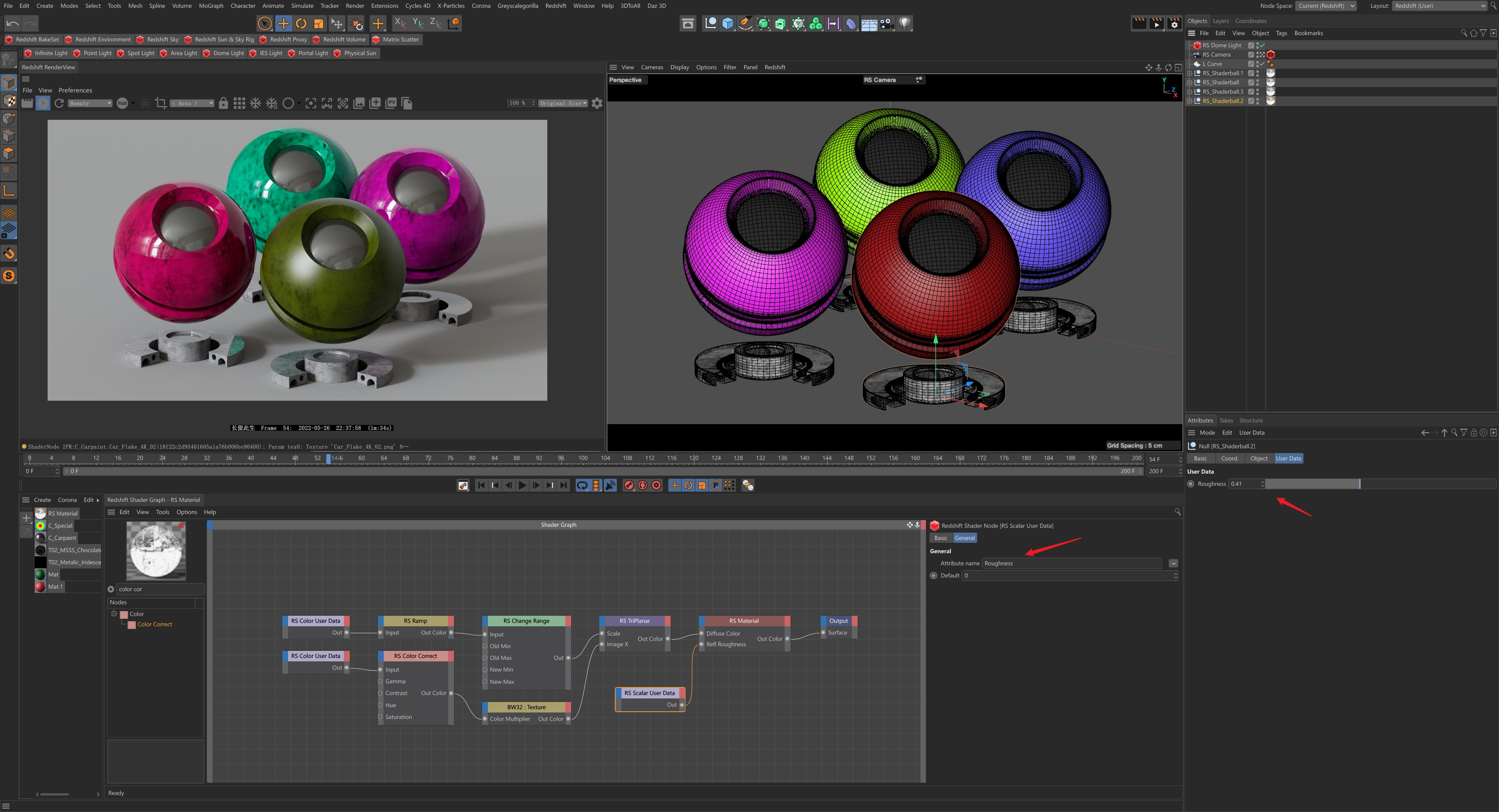

用户标量数据节点（Scalar user data）可以调用物体上的用户数据，只需将名字填入即可调用。
如图，我调用了Roughness，即只要在同一材质下，更改物体的用户数据数值即可让同一材质下的物体的粗糙度不同，再配合其他节点进行调整。

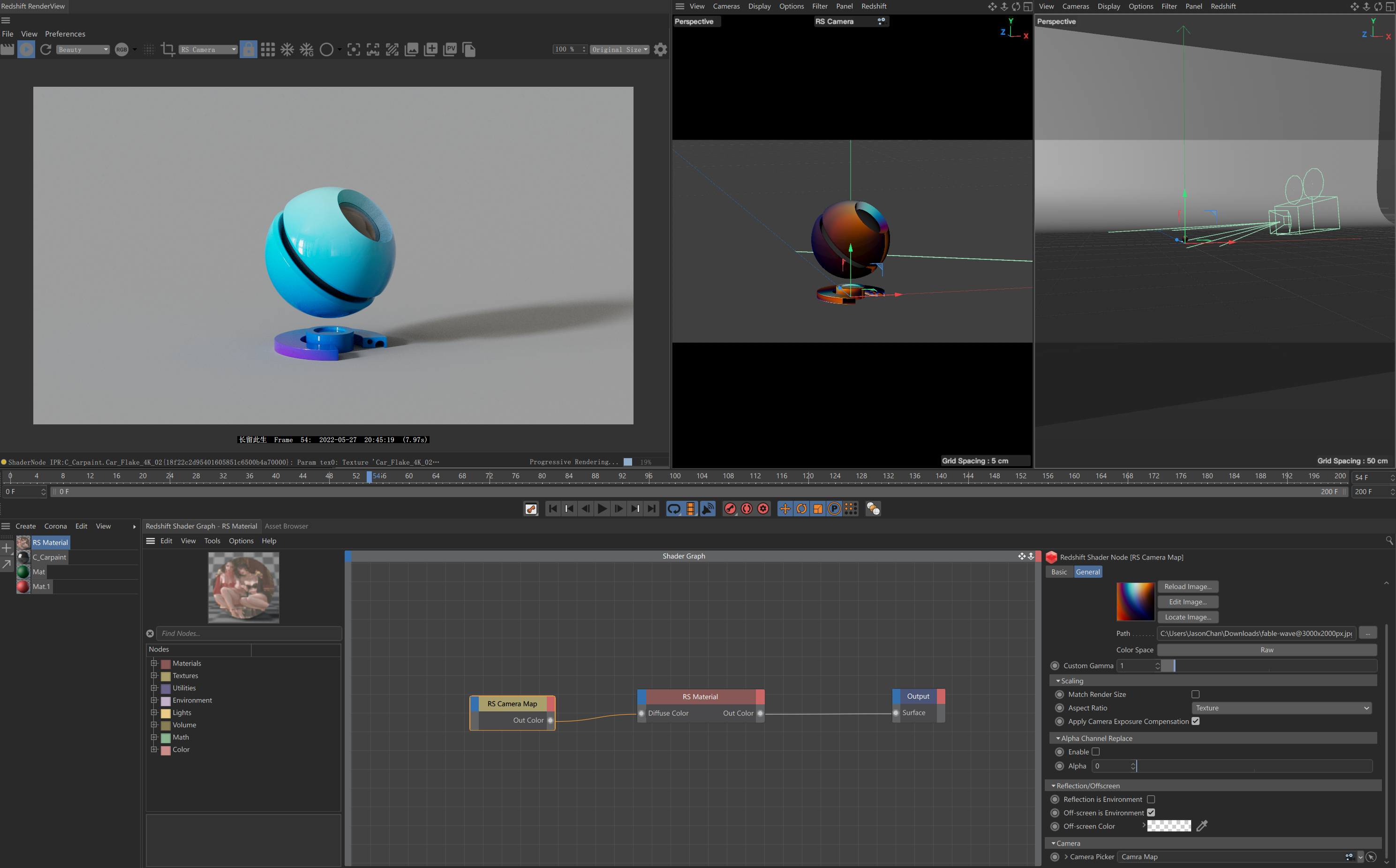

📢 12_RS Camera Map节点

该节点可以通过摄像机的视角进行投射材质贴图。

📢 13_RS State节点使用

通过State节点的Normal端口可以制作物体表面覆盖灰尘的效果。
注意：将Vecter Change Range 的Old Range Min数值改为-1，在添加渐变节点调整灰度。

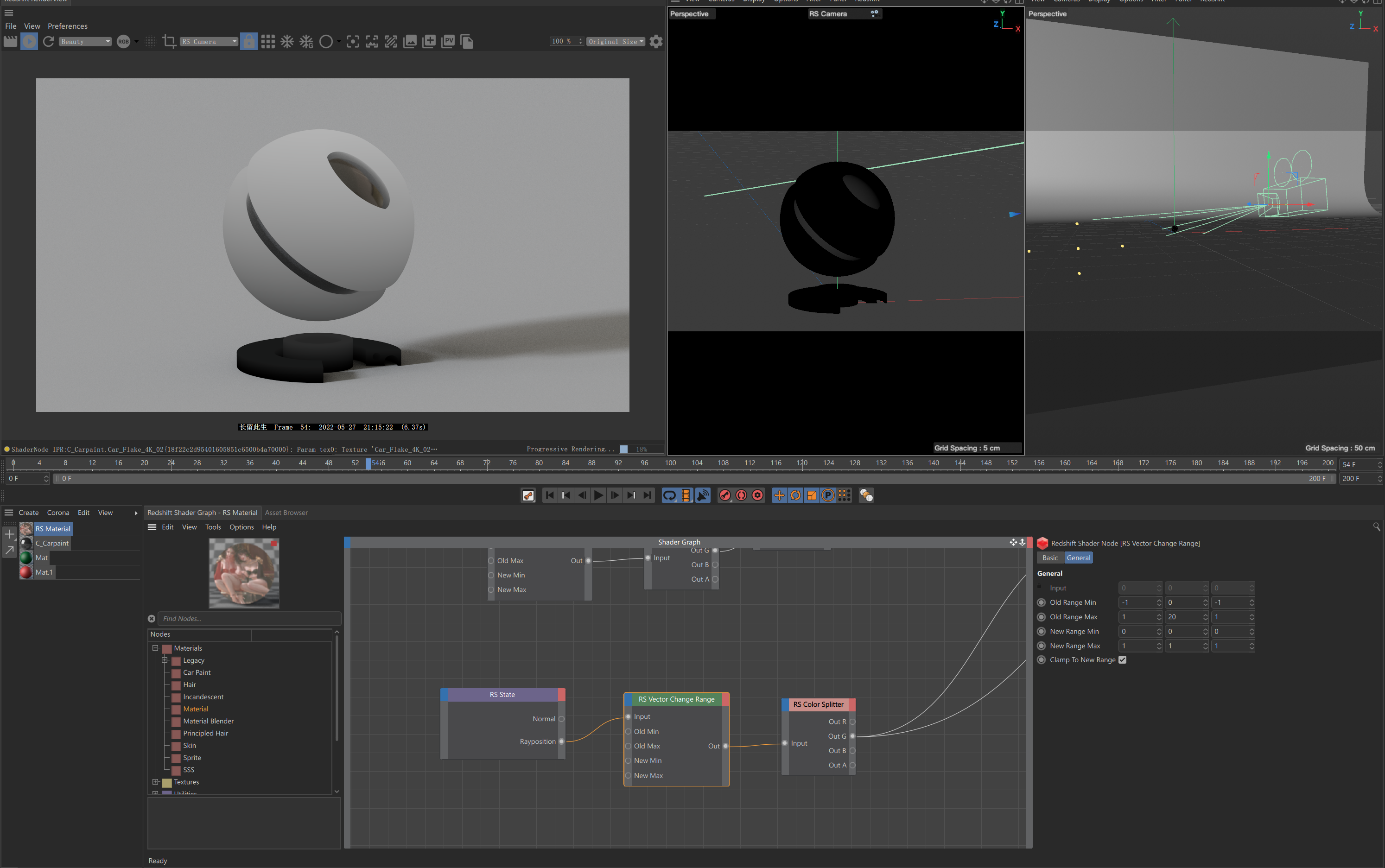

通过State节点的RayPosition端口可以制作渐变的效果。从而作为遮罩混合材质
注意调整Vecter Change Range 的Old Range Min和Max数值，再通过ColorSplit 分离绿色通道，形成上下渐变，也可以添加渐变节点调整灰度。

📢 14_RS Volume材质使用

通过Volume节点，制作细腻雾气效果。

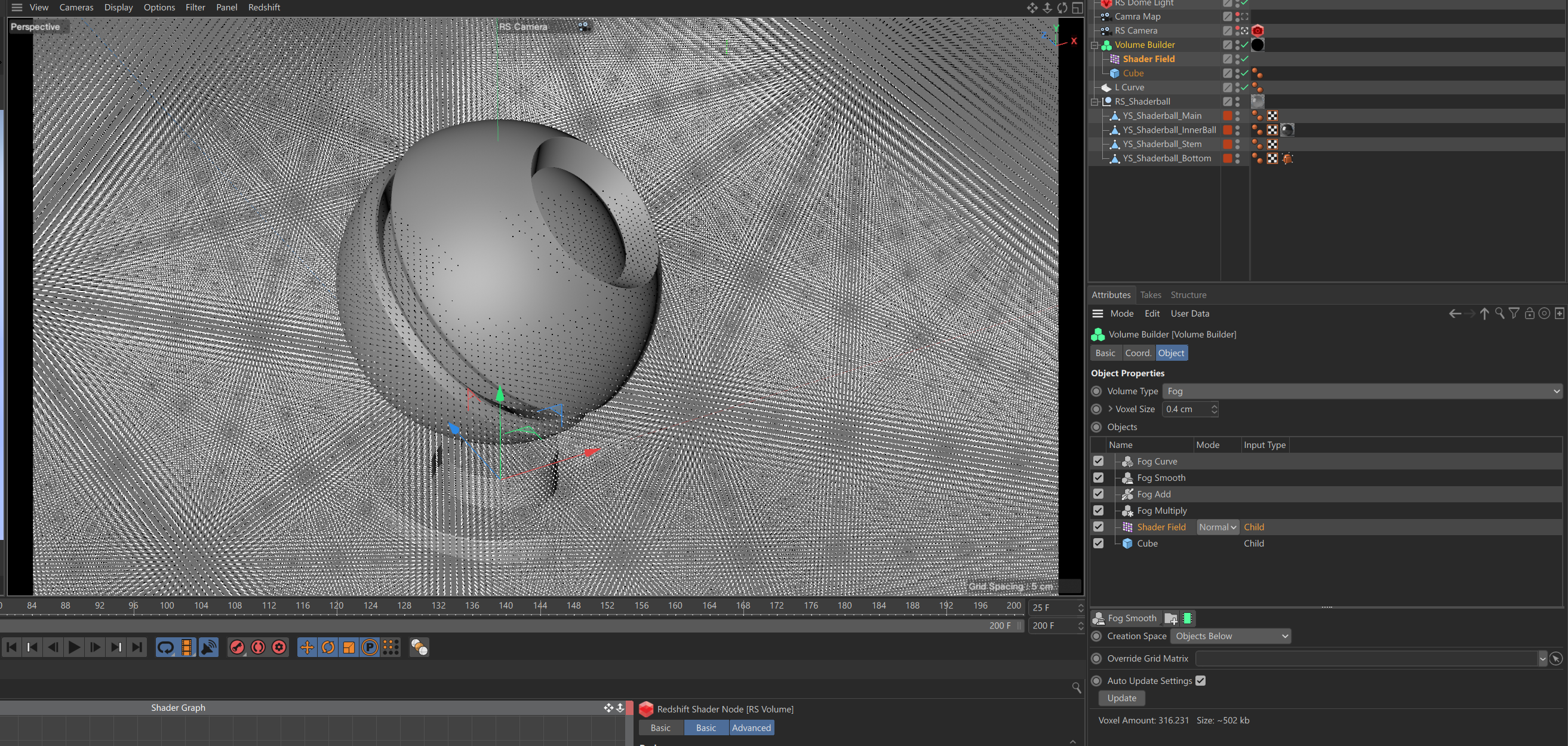

如何制作雾：通过Volume Builder的Fog来制作。
添加一个立方体作为Volume Builder的子集，覆盖场景。将模式设置为Fog，调节Voxel Size，数值不宜太低。
添加Shader Field，将Creation Space设置为Objects Blow。添加噪波，并根据场景调节噪波参数；
添加Fog Multiply，将 Multiply设置为0，通过线性域来调节上层Fog的消失。
添加Fog Add，将 Add设置为2，通过线性域来调节下层Fog的加强。
添加Fog Smooth，对Fog进行平滑，调节强度；
添加Fog Curve曲线对雾进行调节即可。

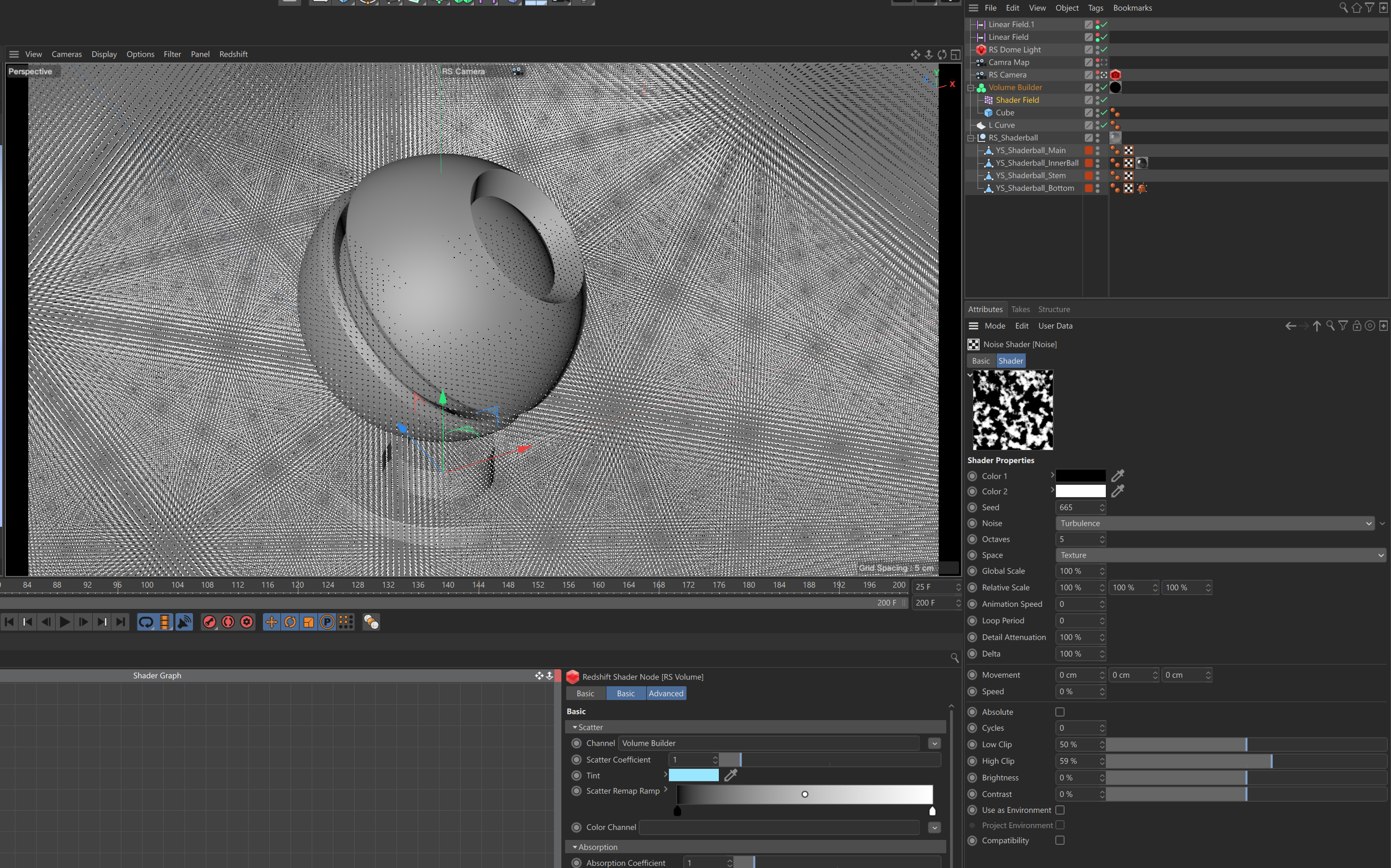

进入渲染阶段，添加RS Volume材质，添加通道Volume Builder。
使用Tint对Fog进行着色。

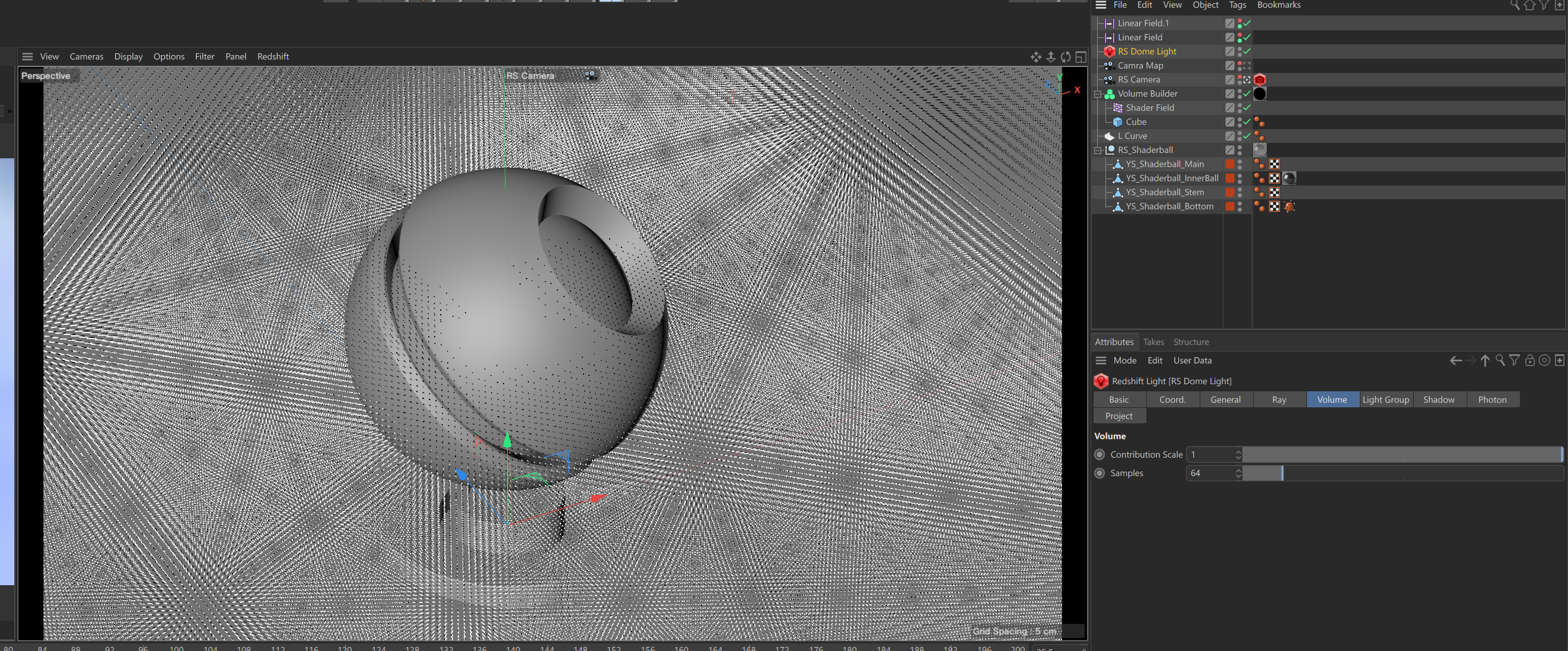

注意：需要在灯光中开启Volume，将数值给到0以上

📢 15_RS 灯光制造类似丁达尔效果

📢 16_RS 渲染输出后如何在AE中进行ACES调整？

RS渲染设置
输出EXR格式，设置如图所示

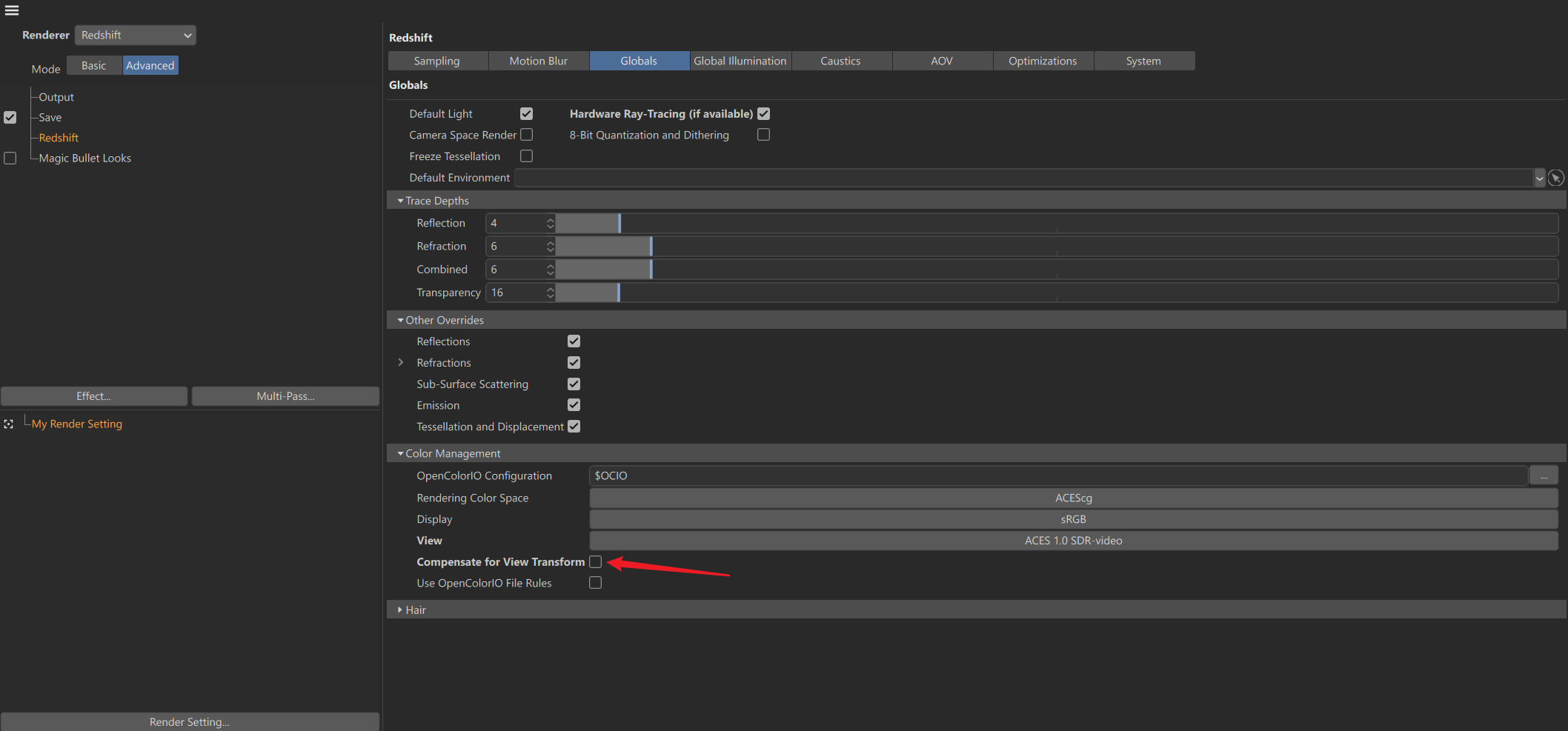

取消勾选compensate for view transform（或者不取消勾选，省略这一步，渲染输出后，导入AE不用进行ACES校色）

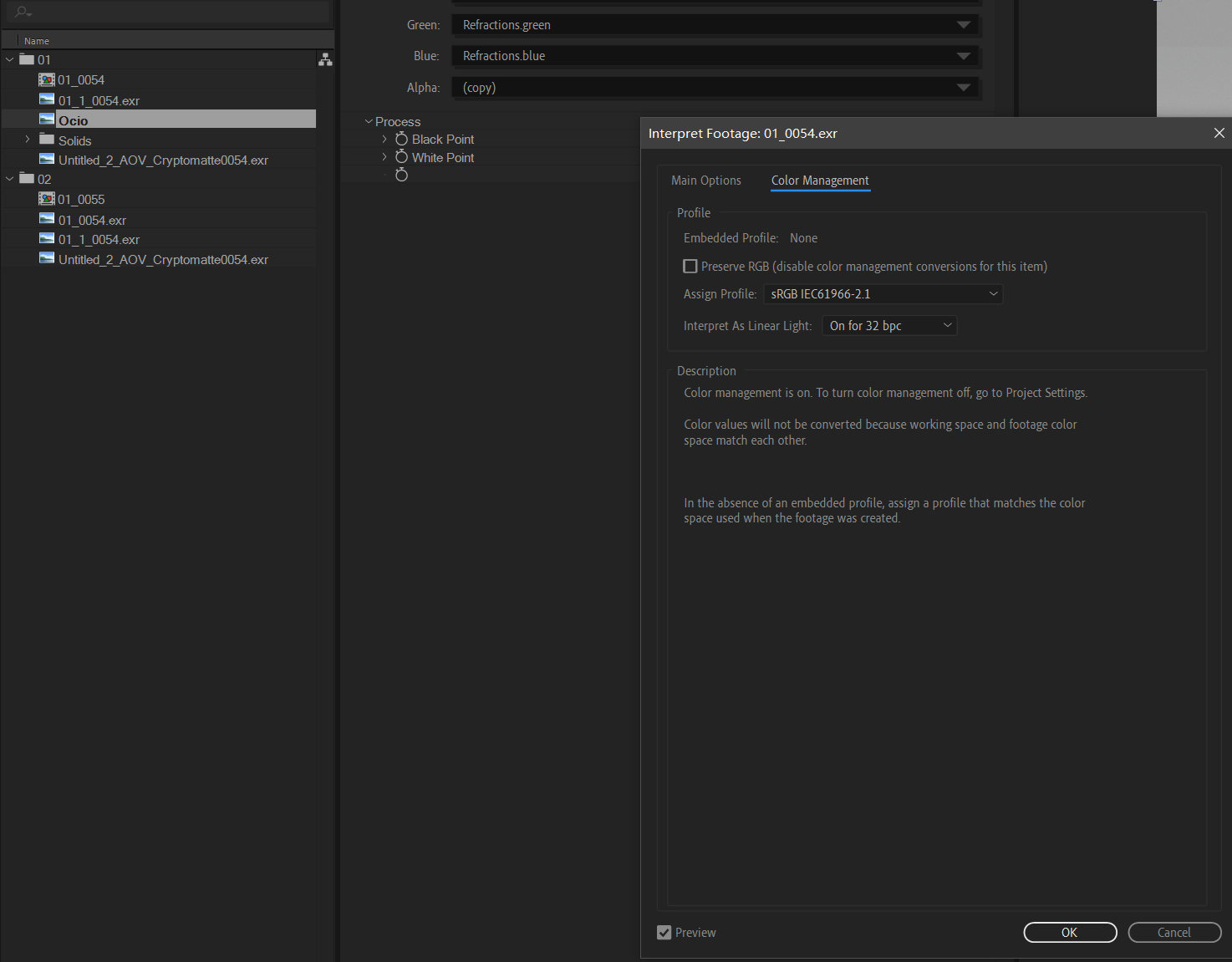

输出后导入AE，解释素材，设置如下；将色彩空间设置为32位模式，在菜单栏View中勾选Use display Color management。

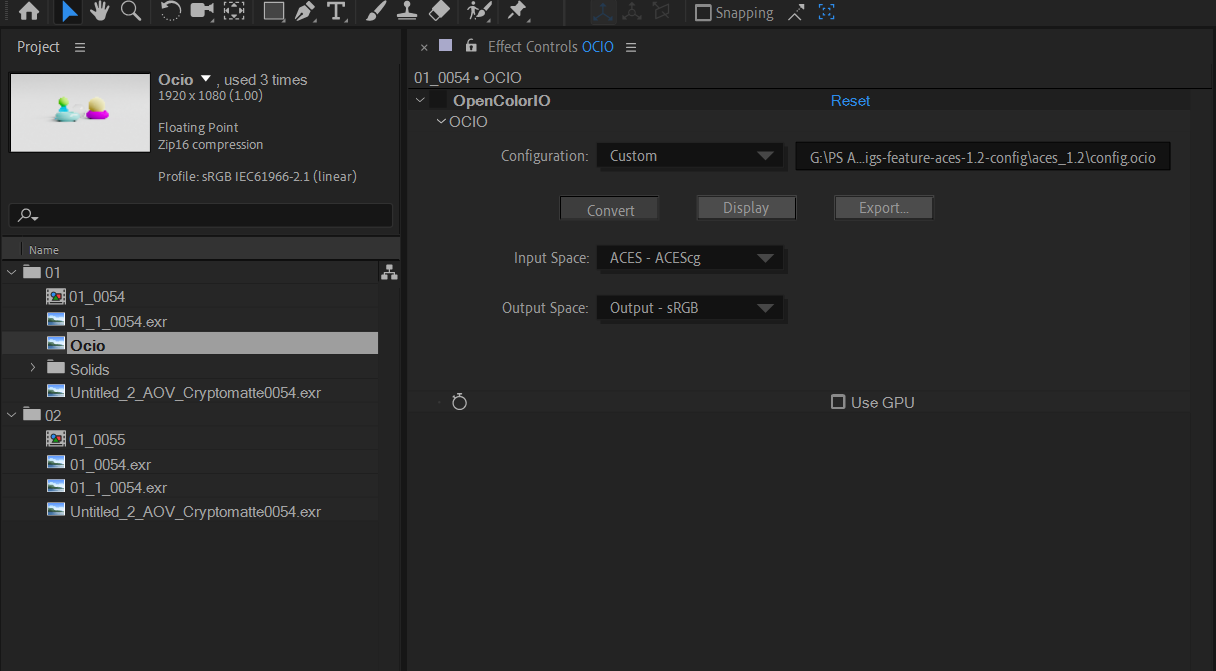

进入合成，添加OCIO效果，添加OCIO文件，将输入输出模式设置为如下图所示。
再添加颜色转换效果，设置如下即可完成ACES校色调整。
