—opencv-python的模板匹配算法Template Matching

（一）需求分析

如今2021年，祖国发展进入了新征程，科技技术的发展，更是不可同日而语，自动化人工智能越来越普及，钢铁侠的贾维斯仍旧高科技，办公自动化，也是一个进步吧；扯远了，，，，。近日在使用quicker软件的时候，有一个动作叫按键精灵（之前也有一个软件叫这个），目的都一样，可以录制鼠标按键的过程，不足之处在于太依赖快捷键，并且鼠标的位置是绝对位置，也就是说只能录制一些位置固定的重复动作，并达不到灵活的录制效果，于是心生一个想法，利用python的图像识别

  • 按键模拟实现这样灵活的动作效果。虽然pyautogui有一个函数也可以匹配图片，但是效果不理想，所以才提出的这个方案。

pyautogui.locateOnScreen(‘folder.png’)
在当前屏幕匹配folder.png文件。
总之 ：一句话，python的图像识别 + 按键模拟实现自动化办公

（二）pyautogui的使用

1.pyautogui简介

PyAutoGUI具有以下功能：

  • 移动鼠标，然后单击或在其他应用程序的窗口中键入。
  • 向应用程序发送击键（例如，填写表格）。
  • 截取屏幕截图，并给出图像（例如，按钮或复选框的图像），然后在屏幕上找到它。
  • 找到应用程序的窗口，然后移动，调整大小，最大化，最小化或关闭它（当前仅Windows）
  • 在GUI自动化脚本运行时，显示消息框供用户交互
  • 总结 ：就是模拟键盘鼠标的操作

官方教程 ： https://pyautogui.readthedocs.io/en/latest/

网络教程 ：
https://blog.csdn.net/weixin_43430036/article/details/84650938（推荐，讲得比较详细）

（三）opencv-python的模板匹配算法Template Matching

1.模板算法简绍

官网教程 ： tutroals.readthedocs.io/en/latest/py_tutorials/py_imgproc/py_template_matching/py_template_matching.html#>

网络教程 ： https://www.jianshu.com/p/5f4bb5c78184

具体用途 ： 从一张大的背景图中，找到一张你想要的小图；

例子1：例如从足球比赛场（背景大图）中找到梅西（待找小图）：

提高pyautogui识图率的优化方案 - 图1
提高pyautogui识图率的优化方案 - 图2
例子2：从一个电路版（背景大图）中找到主控芯片（待找小图）

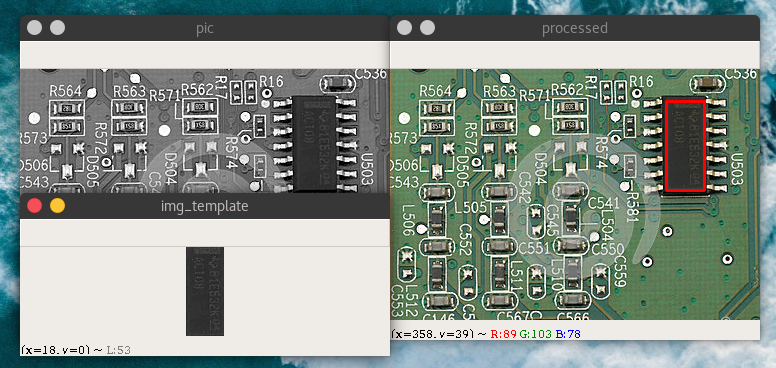

提高pyautogui识图率的优化方案 - 图3

2.算法性能测试

结论 ： 尽量选择干扰小的背景，匹配的图尽量的丰富，优先考虑使用cv2.TM_CCOEFF_NORMED算法。
注意：这个测试并非专业测试，结果仅仅对于桌面图标的识别的简单测试，只能参考

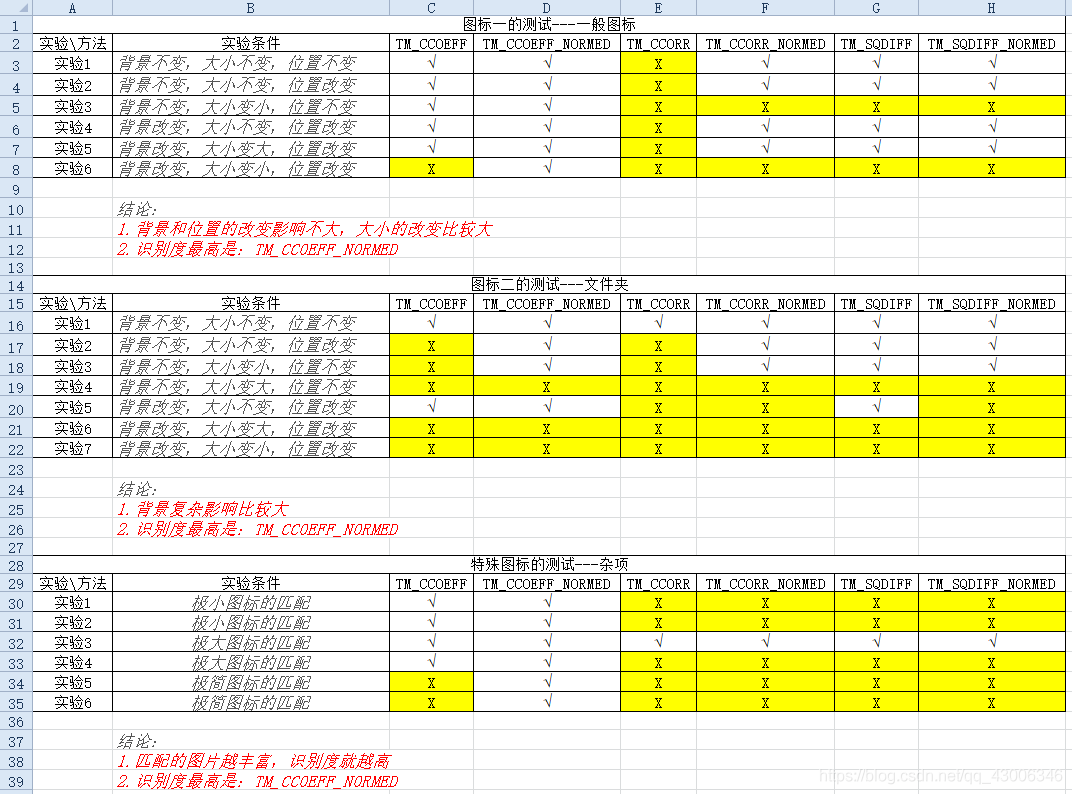

提高pyautogui识图率的优化方案 - 图4

3.测试代码

  1. # 导入模块 cv2匹配算法 plt 显示图片
  2. import cv2
  3. from matplotlib import pyplot as plt
  5. # 读入图片 big1.png是背景大图; small.png是需要寻找的小图（格式.jpg .png都行）
  6. img = cv2.imread("big1.png",0) # 0 读入灰度图
  7. img3 = cv2.imread("big1.png",1) # 1 读入彩色图
  8. img2 = img.copy()
  9. template = cv2.imread("small.png",0)
  10. w, h = template.shape[::-1]
  13. # 6种算法的列表
  14. methods = ['cv2.TM_CCOEFF', 'cv2.TM_CCOEFF_NORMED', 'cv2.TM_CCORR',
  15.             'cv2.TM_CCORR_NORMED', 'cv2.TM_SQDIFF', 'cv2.TM_SQDIFF_NORMED']
  17. # 依次使用算法匹配
  18. for meth in methods:
  19.     img = img2.copy()
  20.     method = eval(meth)
  22.     # 应用模板算法，返回一系列指标
  23.     res = cv2.matchTemplate(img,template,method)
  24.     min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res) # 从res中挑选最优指标
  26.     # 注意 TM_SQDIFF 或者 TM_SQDIFF_NORMED 算法使用最小值为最优
  27.     if method in [cv2.TM_SQDIFF, cv2.TM_SQDIFF_NORMED]:
  28.         top_left = min_loc
  29.     else:
  30.         top_left = max_loc
  31.     bottom_right = (top_left[0] + w, top_left[1] + h)
  33.     # 显示图片
  34.     cv2.rectangle(img3,top_left, bottom_right, (0,0,255), 2) # 画出矩形框
  35.     plt.axis('off') # 关闭坐标
  36.     img3 = cv2.cvtColor(img3, cv2.COLOR_BGR2RGB) # 颜色转换
  37.     plt.subplot(121),plt.imshow(res,cmap = 'gray')
  38.     plt.title('Matching Result'), plt.xticks([]), plt.yticks([])
  39.     plt.subplot(122),plt.imshow(img3)
  40.     plt.title('Detected Point'), plt.xticks([]), plt.yticks([])
  41.     plt.suptitle(meth)
  42.     plt.show()

（四）图片识别的自动化办公

（1）环境安装

python版本：python3.6

第三方库：

  1. pip install opencv-python==4.5.1.48
  2. pip install pillow==8.2.0
  3. pip install pyautogui==0.9.52
  4. pip install win32gui==221.6
  5. pip install pywin32==300

注意：pip 安装库慢，可以设置安装源，在命令行输入（永久设置）

  1. pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple

pyautogui安装失败的，可以参考：http://www.bubuko.com/infodetail-2982758.html

（2）思路：

通过cv2的Template Matching算法，匹配到小图在大图的位置，使用pyautogui模拟按钮操作。

（3）代码

启动顺序：事先把需要操作的图标截好图，最为小图，大图不需要准备，大图利用自动全屏截图。

具体的代码请看注释，注意的功能函数就是imgAutoCick（）,其他的都是调用这个函数操作。

  1. #  导入所需要的库 cv2:匹配图片 pyautogui:控制鼠标 os 操作文件 win32gui win32con 窗体操作
  2. import cv2
  3. import pyautogui
  4. import win32gui, win32con
  5. import os
  7. def imgAutoCick(tempFile, whatDo, debug=False):
  8.     '''
  9.         temFile :需要匹配的小图
  10.         whatDo  :需要的操作
  11.                 pyautogui.moveTo(w/2, h/2)# 基本移动
  12.                 pyautogui.click()  # 左键单击
  13.                 pyautogui.doubleClick()  # 左键双击
  14.                 pyautogui.rightClick() # 右键单击
  15.                 pyautogui.middleClick() # 中键单击
  16.                 pyautogui.tripleClick() # 鼠标当前位置3击
  17.                 pyautogui.scroll(10) # 滚轮往上滚10， 注意方向， 负值往下滑
  18.         更多详情：https://blog.csdn.net/weixin_43430036/article/details/84650938
  19.         debug   :是否开启显示调试窗口
  20.     '''
  21.     # 读取屏幕，并保存到本地
  22.     pyautogui.screenshot('big.png')
  24.     # 读入背景图片
  25.     gray = cv2.imread("big.png",0)
  26.     # 读入需要查找的图片
  27.     img_template = cv2.imread(tempFile,0)
  29.     # 得到图片的高和宽
  30.     w, h = img_template.shape[::-1]
  32.     # 模板匹配操作
  33.     res = cv2.matchTemplate(gray,img_template,cv2.TM_SQDIFF)
  35.     # 得到最大和最小值得位置
  36.     min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)
  38.     top = min_loc[0]
  39.     left = min_loc[1]
  40.     x = [top, left, w, h]
  42.     top_left = min_loc #左上角的位置
  43.     bottom_right = (top_left[0] + w, top_left[1] + h) #右下角的位
  45.     # 先移动再操作， 进行点击动作，可以修改为其他动作
  46.     pyautogui.moveTo(top+h/2, left+w/2)
  47.     whatDo(x)
  49.     if debug:
  50.         # 读取原图
  51.         img = cv2.imread("big.png",1)
  52.         # 在原图上画矩形
  53.         cv2.rectangle(img,top_left, bottom_right, (0,0,255), 2)
  54.         # 调试显示
  55.         img = cv2.resize(img, (0, 0), fx=0.5, fy=0.5, interpolation=cv2.INTER_NEAREST)
  56.         cv2.imshow("processed",img)
  57.         cv2.waitKey(0)
  58.         # 销毁所有窗口
  59.         cv2.destroyAllWindows()
  60.     os.remove("big.png")
  62. def simple_example_baidu():
  63.     '''这是一个例子---百度搜索图片 需要先准备好图片，截图就可以'''
  64.     # 调用函数-- 打开浏览器
  65.     time.sleep(1)
  66.     imgAutoCick("baidu_tu/test2.png", pyautogui.click)
  67.     # 点击搜索框 百度搜图片
  68.     time.sleep(2)
  69.     imgAutoCick("baidu_tu/test3.png", pyautogui.click)
  70.     # 输入内容
  71.     time.sleep(1)
  72.     pyautogui.typewrite("meinv1") #键盘输入
  73.     # 点击搜索按钮
  74.     time.sleep(1)
  75.     imgAutoCick("baidu_tu/test4.png", pyautogui.click)
  76.     # 点击图片按钮
  77.     time.sleep(1)
  78.     imgAutoCick("baidu_tu/test5.png", pyautogui.click)
  79.     # 将鼠标移动到中间
  80.     m, n = pyautogui.size()
  81.     pyautogui.moveTo(x=m/2, y=n/2)
  82.     # 将鼠标滚动
  83.     for i in range(100):
  84.         time.sleep(0.5)
  85.         pyautogui.scroll(-120) # 滚轮往上滚10
  87. if __name__=="__main__":
  88.     # 将代码窗口最小化
  89.     Minimize = win32gui.GetForegroundWindow()
  90.     win32gui.ShowWindow(Minimize, win32con.SW_MINIMIZE)
  91.     #simple_example_baidu()
  92.     #pyautogui.alert(text='下面即将打开开始菜单', title='提示')
  93.     pyautogui.PAUSE = 1
  94.     pyautogui.press('winleft')
  95.     pyautogui.PAUSE = 1
  96.     imgAutoCick("baidu_tu/step1.png", pyautogui.click,True)

（五）不足之处：

1.存在一个大问题，就是背景图改变之后，背景里的小图和需要匹配的小图，两者的尺寸不一致，导致框出来的位置不准确。但是取了中间点也就问题不是很多，再出问题的画，下次再解决。
2.pyautogui中文输入问题
