UML(Unified Model Language,UML)是用来设计软件蓝图的可视化建模语言,1997 年被国际对象管理组织(OMG)采纳为面向对象的建模语言的国际标准它的特点是简单、统一、图形化、能表达软件设计中的动态与静态信息

本文主要介绍关于IDEA类图和类与接口之间的关系

类、接口和类图

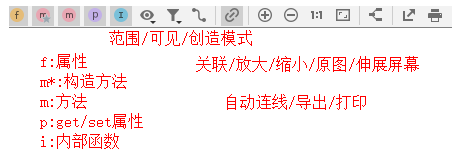

ctrl+shit+alt+u 打开uml页面

  • idea_umlstatus.png
  • 访问修饰符：
    1. idea_public.png: public
    2. idea_protected.png: protected
    3. idea_default.png: default
    4. idea_private.png: private
  • final修饰符：idea_final.png
  • static修饰符：idea_static.png
  • abstract修饰符
    1. 抽象类 ：idea_absclass.png
    2. 抽象方法 ：idea_absmethod.png

1. 类

含有一定方法/属性的集合体

2. 接口

需要类实现的一些方法/属性的结构体


3. 类图

描述类、接口之间的静态结构和关系


类之间的关系

在软件系统中,类不是孤立存在的,类与类之间存在各种关系根据类与类之间的耦合度从弱到强排列,UML 中的类图有以下几种关系：依赖关系、关联关系、聚合关系、组合关系、泛化关系和实现关系,其中泛化和实现的耦合度最高

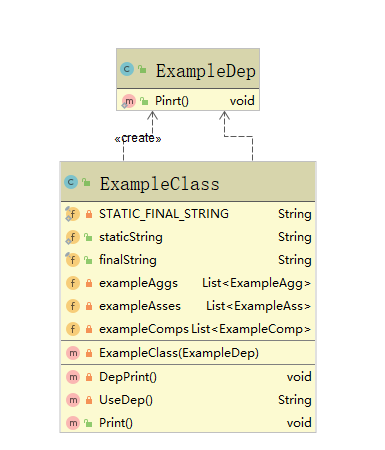

1. 依赖关系

虚线箭头

依赖(Dependency)关系是一种使用关系(调用),耦合度最低

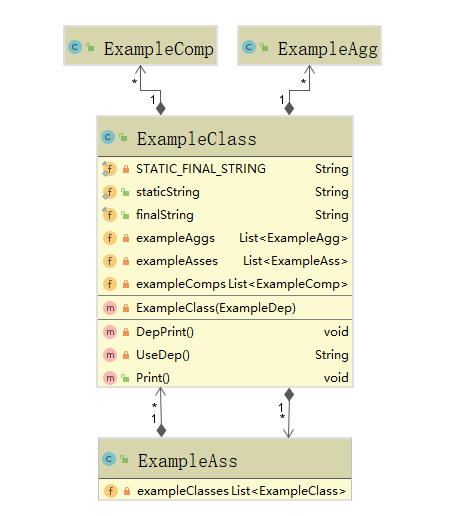

2. 关联/聚合/组合关系

黑色实线菱形箭头

关联(Association)关系是对象之间的一种引用关系,可以相互关联,例如我和我的朋友

聚合(Aggregation)是关联关系的一种,是强关联关系,是整体和部分之间的关系,例如公司和员工

组合(Composition)是关联关系的一种,强烈的聚合关系,是整体和部分之间的关系,且不可分割,例如身体和四肢

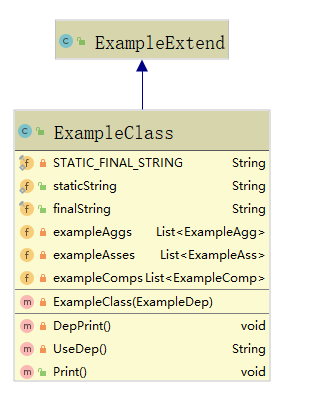

5.泛化关系

黑色实线箭头

泛化(Generalization)关系是对象之间耦合度最大的一种关系,表示继承关系


6.实现关系

绿色虚线箭头

实现(Realization)关系是接口与实现类之间的关系
