一、Nginx工作原理
    二、Nginx进程模型
    三、Nginx处理HTTP请求流程

    Nginx 工作原理

    Nginx由内核和模块组成，Nginx本身做的工作实际很少，当它接到一个HTTP请求时，它仅仅是通过查找配置文件将此次请求映射到一个location block。

    此location中所配置的各个指令则会启动不同的模块去完成工作，因此模块可以看做Nginx真正的劳动工作者。

    通常一个location中的指令会涉及一个handler模块和多个filter模块（当然，多个location可以复用同一个模块）。

    handler模块负责处理请求，完成响应内容的生成，而filter模块对响应内容进行处理。

    用户根据自己的需要开发的模块都属于第三方模块，正是有了这么多模块的支撑，Nginx的功能才会如此强大。

    Nginx的模块从结构上分为核心模块、基础模块和第三方模块：

    • 核心模块：HTTP模块、EVENT模块和MAIL模块

    • 基础模块：HTTP Access模块、HTTP FastCGI模块、HTTP Proxy模块和HTTP Rewrite模块

    • 第三方模块：HTTP Upstream Request Hash模块、Notice模块和HTTP Access Key模块。

    Nginx的模块从功能上分为如下三类：

    • Handlers（处理器模块）。此类模块直接处理请求，并进行输出内容和修改headers信息等操作。Handlers处理器模块一般只能有一个。

    • Filters （过滤器模块）。此类模块主要对其他处理器模块输出的内容进行修改操作，最后由Nginx输出。

    • Proxies （代理类模块）。此类模块是Nginx的HTTP Upstream之类的模块，这些模块主要与后端一些服务比如FastCGI等进行交互，实现服务代理和负载均衡等功能。

    下面用一张图来展示一下：
    Nginx进程模型

    Nginx默认采用多进程工作方式，Nginx启动后，会运行一个master进程和多个worker进程。

    master进程充当整个进程组与用户的交互接口，同时对进程进行监护，管理。

    worker进程来实现重启服务、平滑升级、更换日志文件、配置文件实时生效等功能。

    worker用来处理基本的网络事件，worker之间是平等的，他们共同竞争来处理来自客户端的请求。

    nginx的进程模型如图所示：
    在创建master进程时，先建立需要监听的socket（listenfd）

    然后从master进程中fork()出多个worker进程，如此一来每个worker进程都可以监听用户请求的socket。

    一般来说，当一个连接进来后，所有worker都会收到通知，但是只有一个进程可以接受这个连接请求，其它的都失败，这是所谓的惊群现象。

    nginx提供了一个accept_mutex（互斥锁），有了这把锁之后，同一时刻，就只会有一个进程在accpet连接，这样就不会有惊群问题了。

    先打开accept_mutex选项，只有获得了accept_mutex的进程才会去添加accept事件。

    nginx使用一个叫ngx_accept_disabled的变量来控制是否去竞争accept_mutex锁。

    ngx_accept_disabled = nginx单进程的所有连接总数 / 8 -空闲连接数量.

    当ngx_accept_disabled大于0时，不会去尝试获取accept_mutex锁

    ngx_accept_disable越大，让出的机会就越多，其它进程获取锁的机会也就越大。不去accept，每个worker进程的连接数就控制下来了，其它进程的连接池就会得到利用，这样，nginx就控制了多进程间连接的平衡。

    每个worker进程都有一个独立的连接池，连接池的大小是worker_connections。

    这里的连接池里面保存的其实不是真实的连接，它只是一个worker_connections大小的一个ngx_connection_t结构的数组。

    并且nginx会通过一个链表free_connections来保存所有的空闲ngx_connection_t.

    每次获取一个连接时，就从空闲连接链表中获取一个，用完后，再放回空闲连接链表里面。

    一个nginx能建立的最大连接数，应该是worker_connections * worker_processes。

    当然，这里说的是最大连接数，对于HTTP请求本地资源来说，能够支持的最大并发数量是worker_connections * worker_processes，

    而如果是HTTP作为反向代理来说，最大并发数量应该是worker_connections * worker_processes / 2。

    因为作为反向代理服务器，每个并发会建立与客户端的连接和与后端服务的连接，会占用两个连接。

    Nginx处理HTTP请求流程

    http请求是典型的请求-响应类型的的网络协议。http是文件协议，所以我们在分析请求行与请求头，以及输出响应行与响应头，往往是一行一行的进行处理。

    通常在一个连接建立好后，读取一行数据，分析出请求行中包含的method、uri、http_version信息。

    然后再一行一行处理请求头，并根据请求method与请求头的信息来决定是否有请求体以及请求体的长度，然后再去读取请求体。

    得到请求后，我们处理请求产生需要输出的数据，然后再生成响应行、响应头以及响应体。

    在将响应发送给客户端之后，一个完整的请求就处理完了。

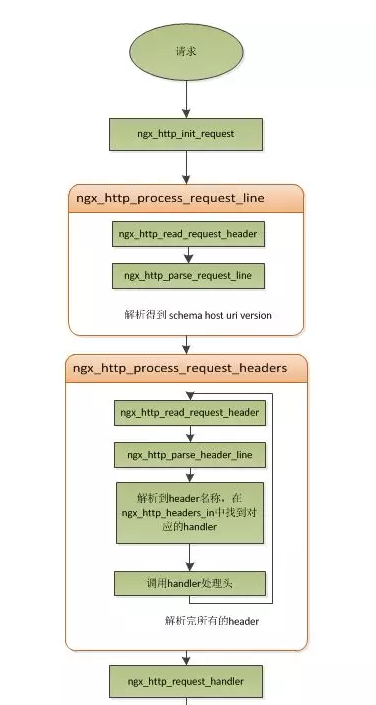

    整个处理流程图如下：
