8.1负载均衡结构图

Nginx是一个典型的七层SLB

8.2负载均衡按照地域分类

8.2.1全局负载均衡GSLB


8.2.2局部负载均衡SLB（用的最多）


8.3负载均衡按层分类

8.3.1四层负载均衡

layer4：在传输层已经可以支持到TCP/IP的控制了，只需要对客户端的请求进行TCP/IP的包转发，就可以实现复制均衡，
优势：性能非常快，只需要对底层进行应用处理，而不需进行复杂的逻辑，进行包转发就行了。

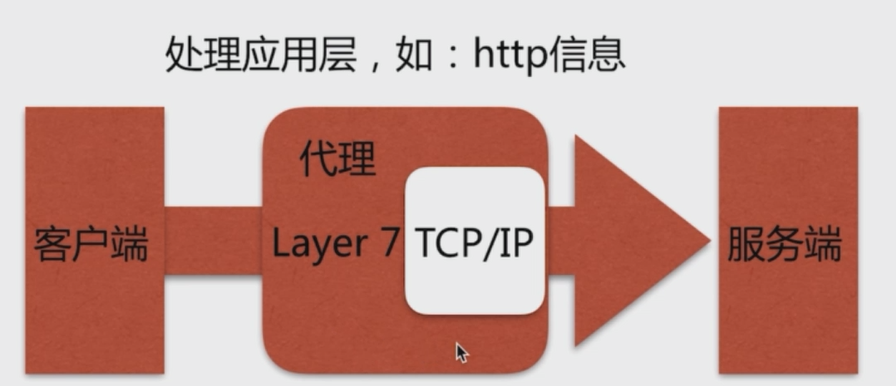

8.3.2七层负载均衡

在应用层进行处理，可以完成很多应用层的处理，比如HTTP应用层负载均衡，实现HTTP的改写，头信息的改写，安全应用规则的控制，以及转发

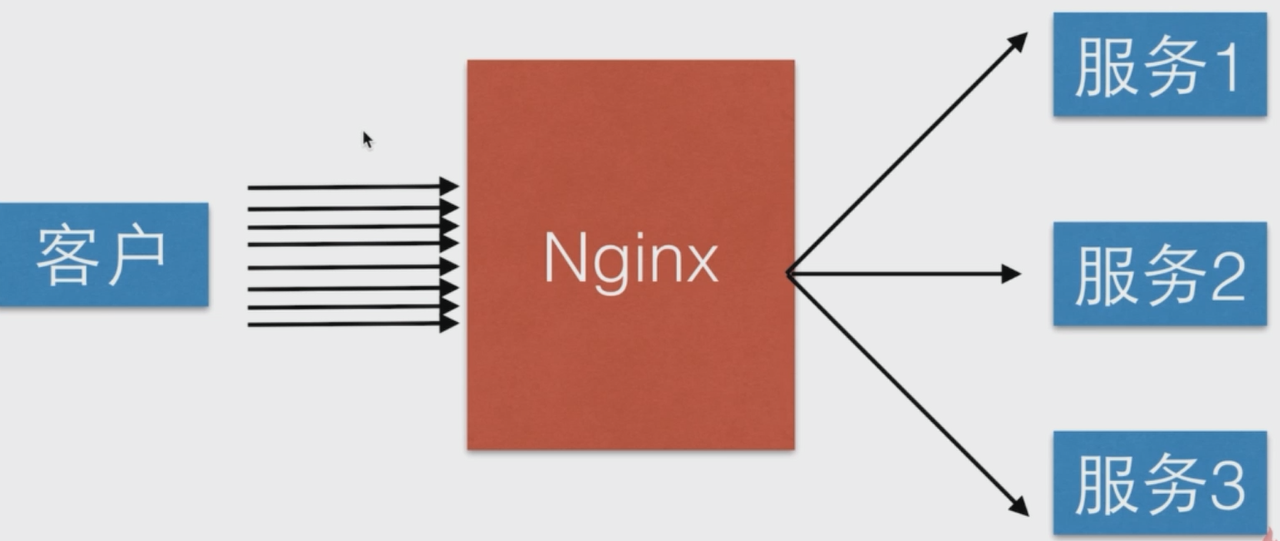

8.4Nginx负载均衡实现原理
将所有的客户端的请求代理，然后转发到对应后端的服务器上，不是转发到一台，而是转发到一组虚拟的服务池（upstream server）,服务池通过轮询不断的分发到服务器上面，

8.5配置语法

Syntax: upstream name{….}
Default:-
Context:http
注：配置到server层以外
8.6实例
第一台服务器中建立三个文件，分别是code1,code2,code3，里面是三个静态文件，在conf.d文件下分别创建server1.conf server2.conf server3.conf，分别监听8001,8002,8003的端口，然后分别访问自己的静态文件

  1. upstream zbc{#名字自定义
  2.     server 116.62.103.228:8001;
  3.   server 116.62.103.228:8002;
  4.   server 116.62.103.228:8003;
  5. }
  7. server{
  8.         listen 80;
  9.     server_name: www.text.com
  10.     location / {
  11.       proxy_pass httP://zbc;
  12.     includ proxy_params;#之前的通用配置
  13.   }
  14. }

然后访问http://www.text.com，不断刷新就可以看到是三个不同页面了
iptables -I INPUT -p tcp —dport 8002 -j DROP //将访问8002端口的链接drop掉

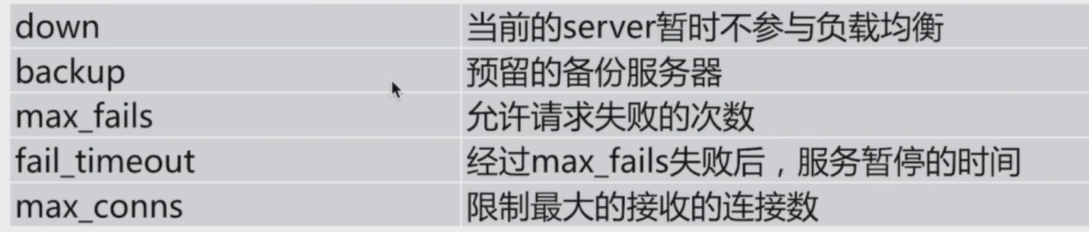

8.6 upstream举例

  1. upstream backend{#backen1.example.com //支持域名和ip访问
  2. server backend1.example.com weigh=5; #weigh 加入权重，权重越大，几率越高
  3. server backend2.example.com:8080;
  4. server unix:/tmp/backend3;
  6. server backup1.example.com:8080 backup; #backup 表示这是一个备份结点
  7. server backup2.example.com:8080 backup;
  8. }

image.pngimage.png8.7Nginx 调度算法
