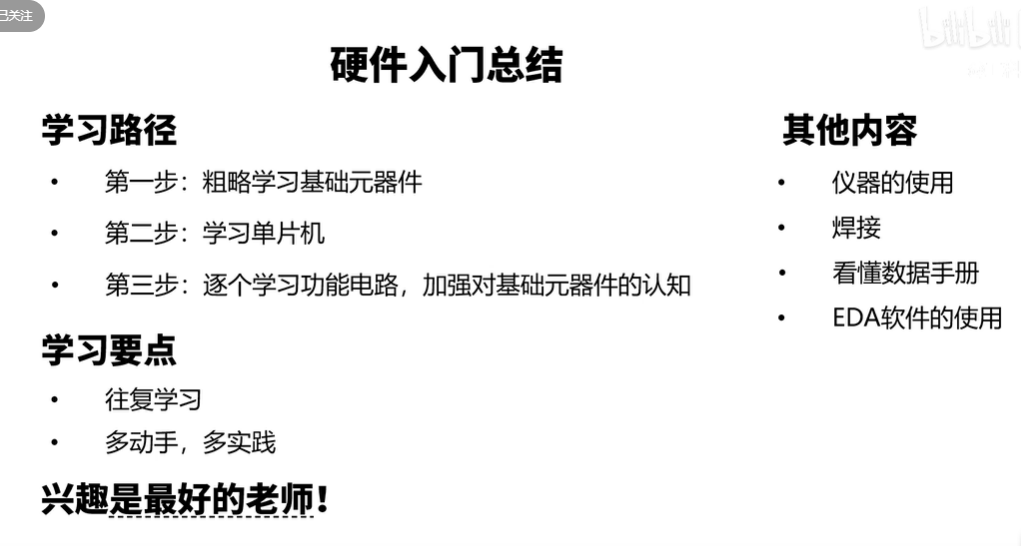

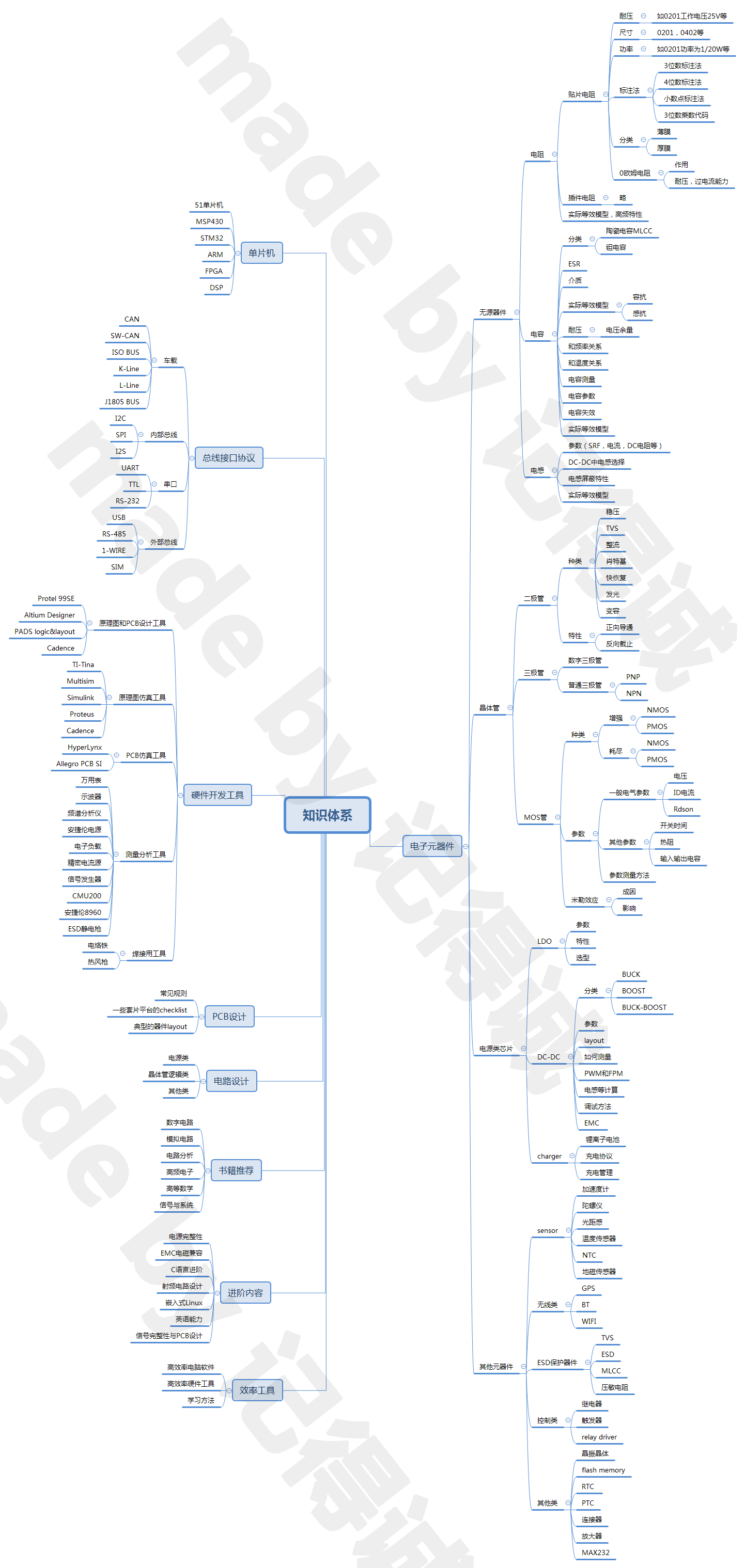

一、硬件学习之路


  1. 数模电的基础知识
  2. 学习基础元器件
  3. 郭天祥单片机
  4. 学习功能电路
  5. 朱有鹏嵌入式

芯片封装.pdf

二、硬件产品设计(开发)流程

1. 项目立项

  • 根据客户需求,进行项目立项和项目可行性分析
  • 制定项目任务书,包括硬件和软件清单

    2. 技术设计

  • 确定技术细节,完善并细分项目任务书

  • 硬件设计
    • 原理图和PCB设计,设计后进行检查并归档
  • 软件设计,
    • 输出软件V1.0版本

      三、笔记

      3.1 电子元器件

      了解其特性、原理、学会选型

1. 电阻

上拉电阻与下拉电阻的选择

从抗扰角度,信号端口优先选上拉电阻,在待机状态下,源端输入常为高阻态,如果没有上拉电阻或下拉电阻,输入导线呈现天线效应,一旦管脚受到辐射干扰,管脚输入状态极易发生变化。所以,肯定要加电阻。 加了上拉电阻后,在平常状态下,输入表现为高电平,辐射干扰进来后,上拉电阻会将输入端钳位在高电平,如果辐射干扰强,超过了Vcc的电平,导线上的高电平干扰会通过上拉电阻泻放到Vcc上,只会发生High——Higher的变化,不会产生误触发。

2. 电容

  • 电容特性:隔直流通交流。

    同时,无极性电容在交流电路中存在一定的阻抗(容抗),此特性可在交流电中用于降压。

  • 选型

    • 铝电解电容 低频滤波
    • 钽电容 中低频滤波
    • 陶瓷电容 高频滤波

      3.电感

  • 电感与磁珠的联系与区别

    1. 电感是储能元件,磁珠是能量转换(消耗)器件
    2. 电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策
    3. 磁珠主要用于抑制电磁辐射干扰,而电感这方面主要侧重于抑制传导性干扰,两者可用于处理EMC、EMI问题。

4. 二极管

  • 特性:单向导电性(正向导通,反向截止)

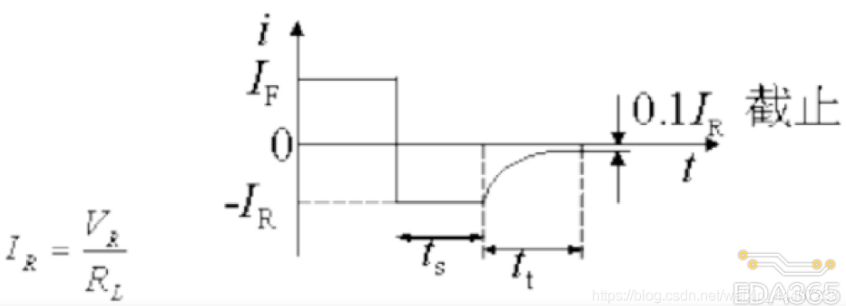

    理想状态下,当二极管两端,加很大的反向电压,二极管将立刻截止,电路中只有很小的反向电流。 实际情况,二极管不会立即截止,而是先由正向的IF变到一个很大的反向电流:IR = VR / RL ,这个电流维持一段时间ts后才开始逐渐下降,再经过tt 后,下降到一个很小的数值0.1 IR 此时,二极管才进入到反向截止状态。


  • 肖特基二极管

    特点:

    1. 反向恢复时间非常短,ns级别
    2. 正向导通压降非常低: 0.3 - 0.5 V左右
    3. 漏电流较大、反向击穿电压比较低

5. 三极管

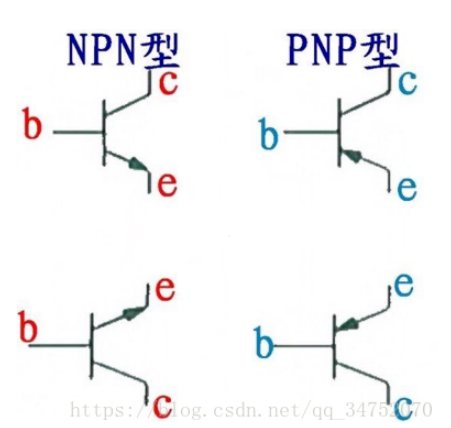

  • 类型:NPN与PNP型, 电流控制型

NPN管放大区

  • 集电极电压>基极电压>发射极电压(Vc > Vb > Ve)

截止区

  • 发射极和集电极都要反偏(Vb < Vc ,Vb < Ve)

饱和区

  • 发射极和集电极都要正偏(Vce < Vbe)

数字电路主要使用饱和和截止两种状态,当作开关使用

IGBT(绝缘栅双极型晶体管)

  • 一个有MOS Gate的BJT晶体管(MOSFET和BJT的组合体)

    3.2 通信协议

    通用异步收发传输器(UART)

  • 将来自控制设备的并行数据转换为串行数据,以串行方式将其发送到接收端的UART,然后由接收端的UART将串行数据转换为并行数据,两个UART直接通信

    协议层:起始位 数据位 校验位 停止位

  • 整个数据包从发送端UART串行发送到接收端UART

  • 接收端UA解析接收的数据,丢弃数据包中的起始位、奇偶校验位和停止位
  • 接收UART将串行数据转换成并行数据,并将其传输到接收端的数据总线
