FateServing在线推理部署文档 - 《FateServing、FateBoard相关知识文档》

1. 下载源码并打包
2. 将打包文件部署到服务器
3. fate-flow配置

1. 下载源码并打包

1.1 下载源码

在Github下载源码: 下载地址
Gitee下载源码: 下载地址注: 不清楚gitee会不会被同步维护目前来看是作为一个镜像的仓库
建议使用"git clone"，速度更快

1.2 下载插件

由于fate-serving项目使用了grpc，所以需要下载相应的插件来编译 “ *.proto “ 文件生成java文件

我们打开IDEA，选择文件=>设置=>插件=>marketpalce

搜索 protobuf support ，并进行下载，随后重启IDEA

1.3 打包源码

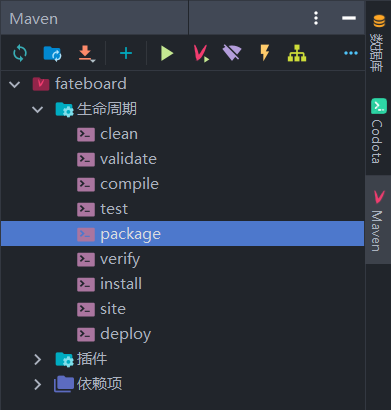

选择IDEA右侧工具栏的 maven ，选择根项目生命周期中的 package 进行打包

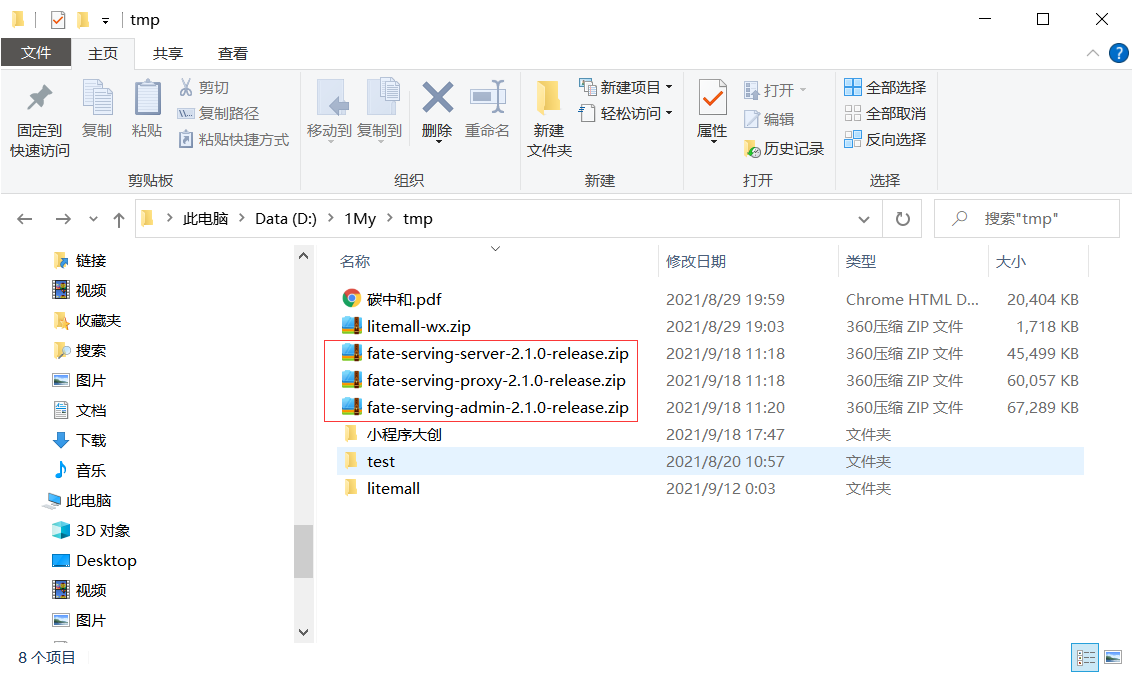

打包结束后，分别在以下几个子模块的 target 目录下找到
fate-serving-${model}-${version}-release.zip文件

fate-serving-server
fate-serving-proxy
fate-serving-server

把他们复制到一个临时文件夹内

2. 将打包文件部署到服务器

2.1 环境搭建

jdk
zookeeper

zookeeper
我们这里使用docker来安装zookeeper
如果没有docker需要先安装docker
输入以下命令

docker pull zookeeper:3.5
docker run --name zookeeper -d -p 2181:2181 --restart=always zookeeper:3.5 /bin/bash

java

# 查看列表
yum -y list java*
# 选择版本下载
yum install java-11-openjdk.i686

#将jdk的安装路径加入到JAVA_HOME
vi /etc/profile

在该文件最下方加入

JAVA_HOME=/usr/lib/jvm/jre-1.6.0-openjdk.x86_64
PATH=$PATH:$JAVA_HOME/bin
CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar
export JAVA_HOME CLASSPATH PATH

使环境生效

. /etc/profile

2.2 创建目录结构

这里以两台服务器为例

1.117.25.66 (host端)
1.117.27.171 (gest端)

分别打开host端与guest端服务器
如果你没有下载 unzip，zip 工具还需要提前下载

yum install unzip -y
yum install zip -y

分别在两台服务器上输入以下命令

mkdir /data/projects/fate-serving/server -p
mkdir /data/projects/fate-serving/proxy -p
mkdir /data/projects/fate-serving/admin -p

将之前打包好的三个zip文件分别发送到两台服务器上
输入以下命令

unzip fate-serving-server-2.1.0-release.zip -d /data/projects/fate-serving/server
unzip fate-serving-proxy-2.1.0-release.zip -d /data/projects/fate-serving/proxy
unzip fate-serving-admin-2.1.0-release.zip -d /data/projects/fate-serving/admin

2.3 编写配置文件

如果没有特别说明表示host与guest配置相同

server

serving-server.properties
进入 /data/projects/fate-serving 目录下的 server/conf 目录
编写server模块配置文件

cd /data/projects/fate-serving/server/conf
vim serving-server.properties

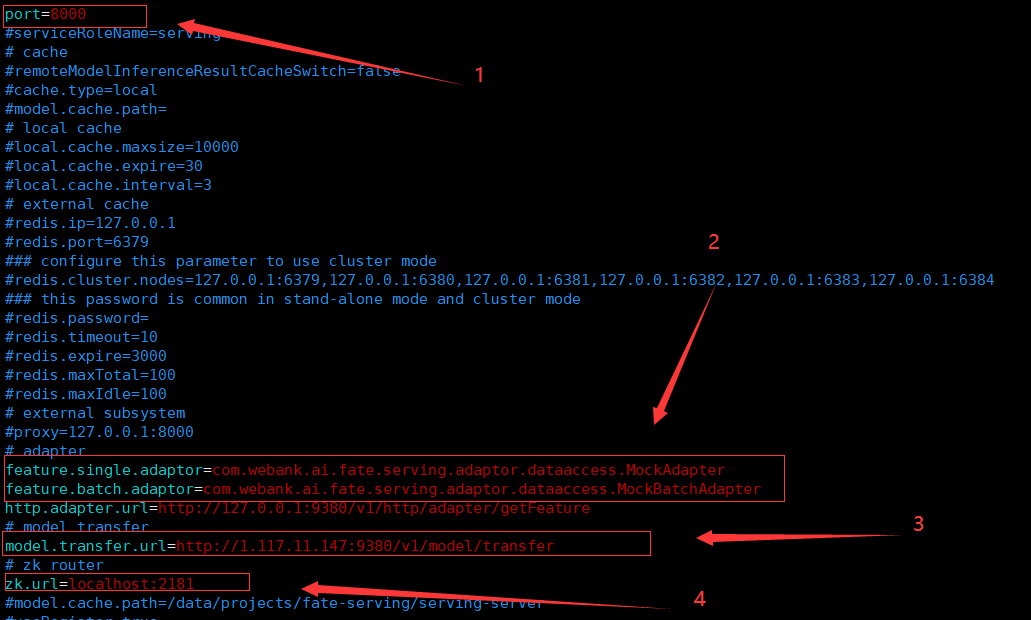

    ![image.png](https://cdn.nlark.com/yuque/0/2021/png/21812468/1632124163750-a614ad5c-0b69-4846-b1be-3e6bf3570593.png#height=396&id=ube5d61e4&margin=%5Bobject%20Object%5D&name=image.png&originHeight=620&originWidth=1031&originalType=binary&ratio=1&size=70198&status=done&style=none&width=658.5)

1: server向外暴露的端口
2: 此处的adaptor为默认adaptor，以后需要根据你自己的模型编写相应的类
3: fate-flow地址，分别为12.地址
4: zookeeper地址 ```bash feature.single.adaptor=com.webank.ai.fate.serving.adaptor.dataaccess.MockAdapter feature.batch.adaptor=com.webank.ai.fate.serving.adaptor.dataaccess.MockBatchAdapter

model.transfer.url=http://1.117.11.147:9380/v1/model/transfer

zk.url=localhost:2181

<a name="IXBpN"></a>
####
<a name="Uxg0c"></a>
#### proxy
**application.properties**<br />进入 `/data/projects/fate-serving` 目录下的 `server/conf` 目录<br />编写server模块配置文件

cd /data/projects/fate-serving/proxy/conf vim application.properties

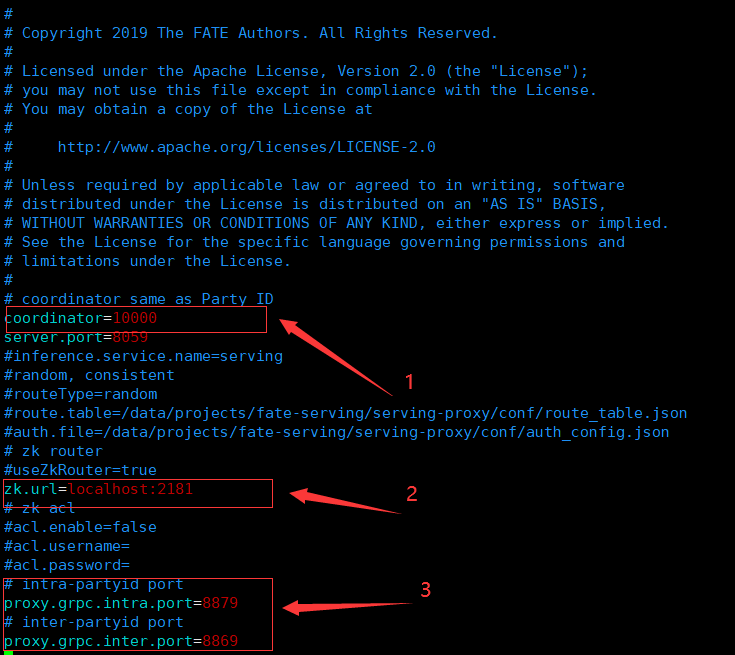

![image.png](https://cdn.nlark.com/yuque/0/2021/png/21812468/1632123042100-73fe3de6-100e-4207-9334-a73ab47d6a9d.png#height=512&id=u1a24b587&margin=%5Bobject%20Object%5D&name=image.png&originHeight=655&originWidth=735&originalType=binary&ratio=1&size=64120&status=done&style=none&width=574.5)
   - 1:  **host端配置10000，guest端配置9999**
   - 2：zookeeper地址
   - 3： 需要将此处的注释打开，代表proxy模块向外暴露的端口号
```bash
zk.url=localhost:2181
proxy.grpc.intra.port=8879
proxy.grpc.inter.port=8869

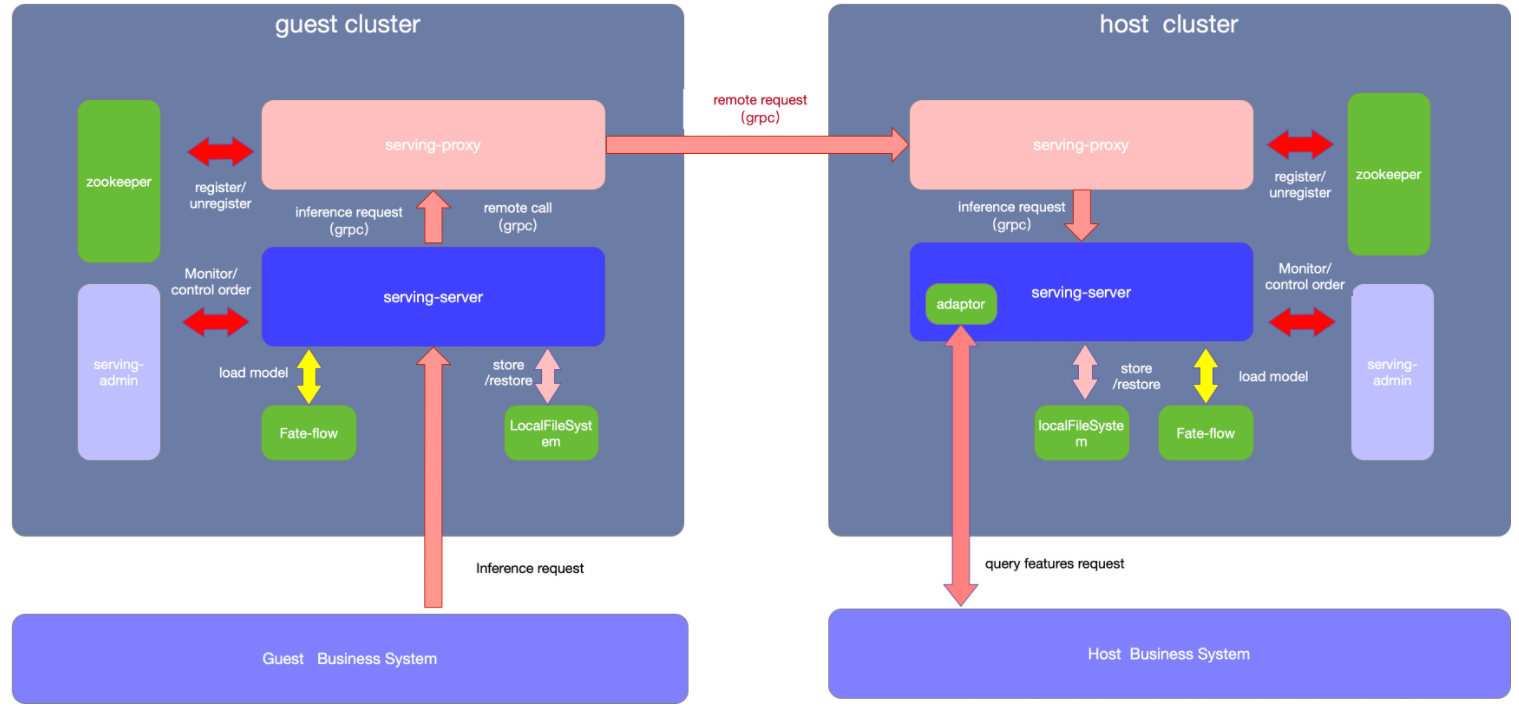

    <br />**route_table.json **<br />之后还需要路由转发表，这张表配置了proxy在接收到请求后将请求向哪里转发<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/21812468/1632123382096-5a6367ca-d84e-4a16-8db3-fe32384c6a98.png#height=356&id=ua99a0e54&margin=%5Bobject%20Object%5D&name=image.png&originHeight=712&originWidth=1519&originalType=binary&ratio=1&size=181271&status=done&style=none&width=759.5)<br />根据架构图可以知道<br />**guest端的proxy向host端的proxy转发**<br />**host端的proxy向host端的sever转发**

所以guest端与host端分别如下配置

cd /data/projects/fate-serving/proxy/conf
vim route_table.json

        <br />**host**

{
  "route_table": {
    "default": {
      "default": [
        {
          "ip": "1.117.25.66",            //    host端 serving-server
          "port": 8000,                            //    host端 serving-server port
          "useSSL": false
        }
      ]
    },
    "10000": {
      "serving": [
        {
          "ip": "1.117.25.66",
          "port": 8000,
          "useSSL": false
        }
      ]
    }
  },
  "permission": {
    "default_allow": true
  }
}

guest
由于guest端只向外发起请求，所以只需要配置dafault

{
  "route_table": {
    "default": {
      "default": [
        {
          "ip": "1.117.25.66",            //    host端 serving-proxy
          "port": 8869,                            //    host端 serving-proxy port
          "useSSL": false
        }
      ]
    }
  },
  "permission": {
    "default_allow": true
  }
}

admin

application.properties

cd /data/projects/fate-serving/admin/conf
vim application.properties

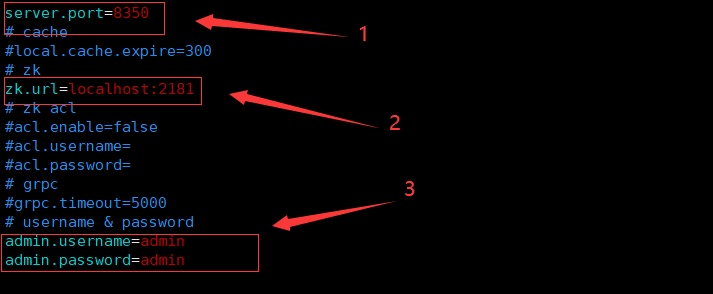

    ![image.png](https://cdn.nlark.com/yuque/0/2021/png/21812468/1632124619887-a51c6231-cf61-4b55-8771-4529dd602f07.png#height=270&id=u433970cb&margin=%5Bobject%20Object%5D&name=image.png&originHeight=294&originWidth=713&originalType=binary&ratio=1&size=20916&status=done&style=none&width=654.5)

1：可视化面板访问端口
2： zookeeper地址
3：可视化面板账号密码

2.4 启动与测试

启动

cd /data/projects/fate-serving/server
./service.sh start
cd /data/projects/fate-serving/proxy
./service.sh start
cd /data/projects/fate-serving/admin
./service.sh start

测试
在浏览器输入 x.x.x.x:8350 访问可视化面板

3. fate-flow配置

在对应的fate服务器上还需要更改fate-flow的配置，用于获取模型
打开fate-flow的配置文件（docker部署的fate和本地部署的位置不同，需要自行寻找）

1：将此处改为 true ，开启后fate-flow默认先去zookeeper中寻找，找不到才会在路由表寻找
2：此处需要配置zookeeper集群的地址，如果是本机也需要具体的ip
3: 此处需要配置serving的地址

注意：上文配置中的zookeeper的地址是fate-serving三个服务公用的zookeeper，不需要单独创建新的zookeeper服务
